Комплекс гидравлический для подъёма поворотной платформы экскаваторов КГПЭ4-210

Предназначен для подъема и удержания поворотной платформы карьерных экскаваторов «ИЗ Картекс им. П.Г. Коробкова» ЭКГ-8, 10, 12, ЭКГ-15, 18, 20, экскаваторов «Хитачи» моделей ЕХ3600, ЕХ5600

Задать вопрос

Получить КП

Описание

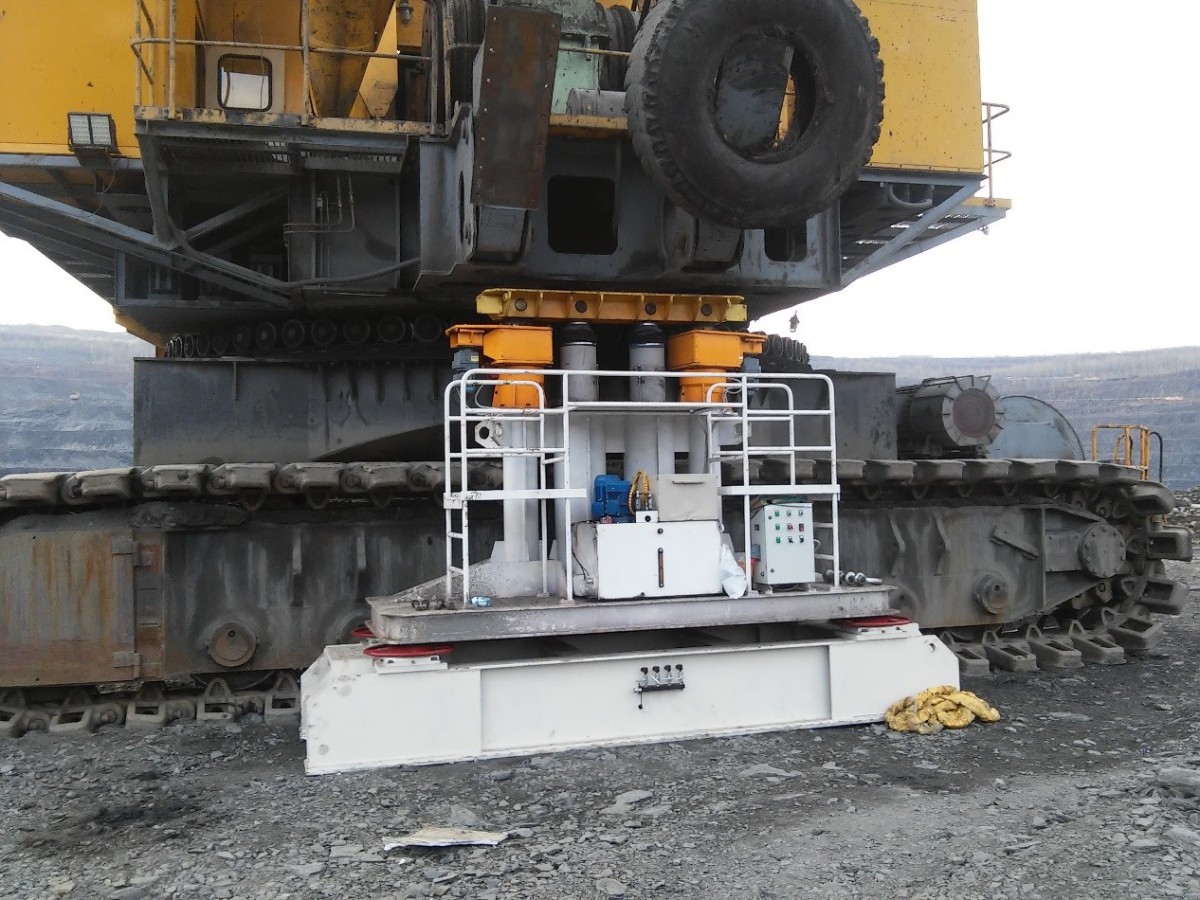

Комплекс предназначен для подъема и удержания поворотной платформы карьерных экскаваторов «ИЗ Картекс им. П.Г. Коробкова» ЭКГ-8, 10, 12, ЭКГ-15, 18, 20, экскаваторов «Хитачи» моделей ЕХ3600, ЕХ5600 при проведении планового и экстренного ремонта в полевых условиях в добывающих отраслях промышленности. Подъем поворотной платформы экскаватора осуществляется с помощью гидравлических стоек, две задние стойки и балку - устанавливают под заднюю часть платформы, одну переднюю - с двумя подъемными гидроцилиндрами на ней, двумя захватами и балкой устанавливают под переднюю часть платформы. Все стойки оборудованы гидрозамками и страхующими винтовыми опорами.
Изделие выполнено в климатическом исполнении УХЛ категории размещения 1 по ГОСТ15150.

Основные технические характеристики

Параметры	Значения
	КГПЭ4-210
Номинальное усилие подъема, тс	840
Количество гидравлических стоек	3
Номин. грузоподъемность одной стойки, тс	Передняя: 420	Задняя: 2х210
Ход поршня гидроцилиндров стоек (max), мм	1600
Ход поршня домкратов доборной платформы (max), мм	400
Давление в гидросистеме номинальное, МПа	50
Высота подъема без доборных платформ, max, мм	4200
Высота подъема с доборными платформами, max, мм	5400
Габаритные размеры стойки в транспортном положении, ДхШхВ, мм	Передняя: 5000х1500х2600	Задняя: 2000х2150х2600
Масса одной стойки, кг, не более	10 175	6 470х2
Диапазон температуры окружающей среды, ºС,	От минус 40 до плюс 40
Макс. расчетное сопротивление материала рабочей площадки нагрузке от установки, кгс/см2	30

Читать полное описание
