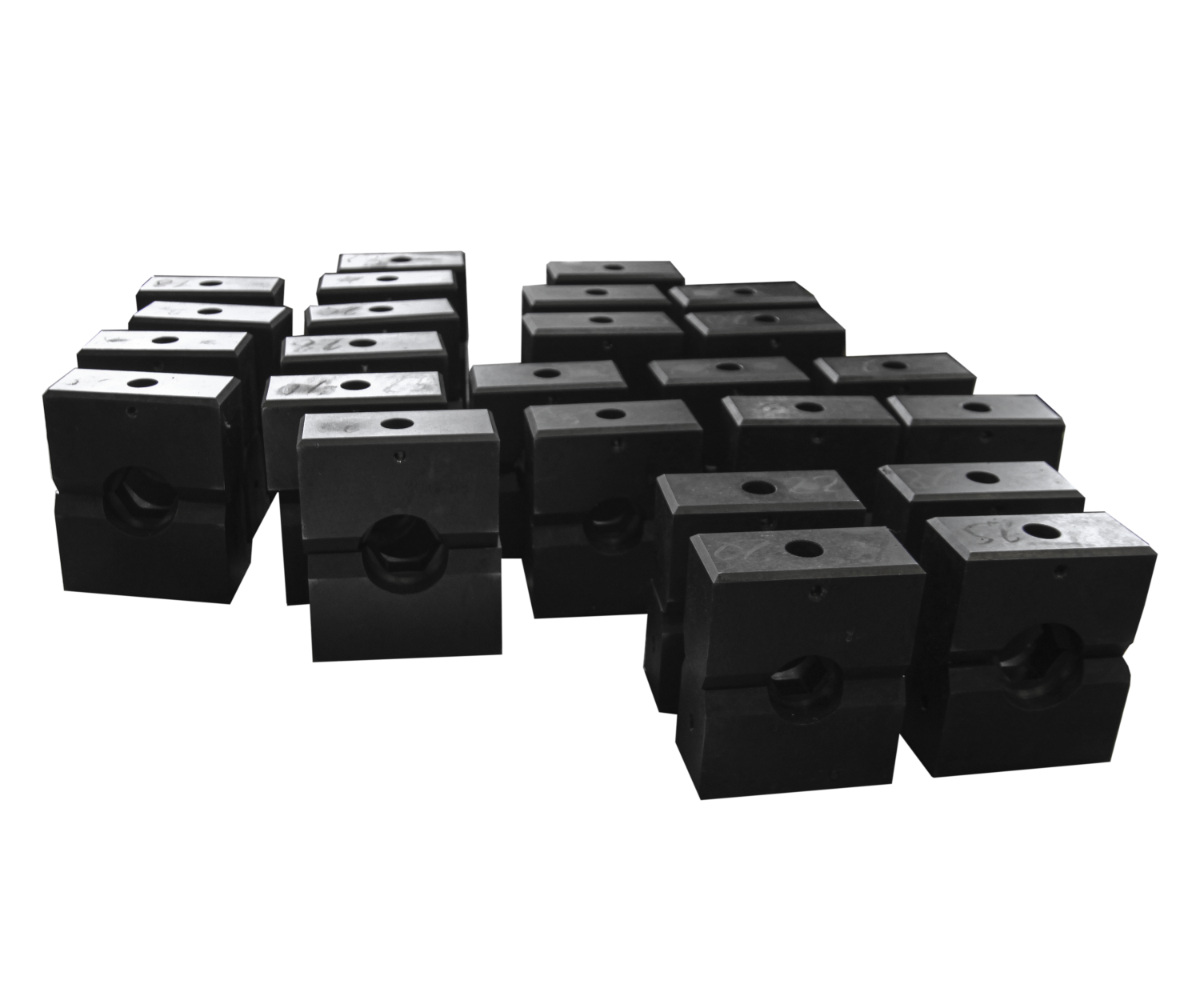

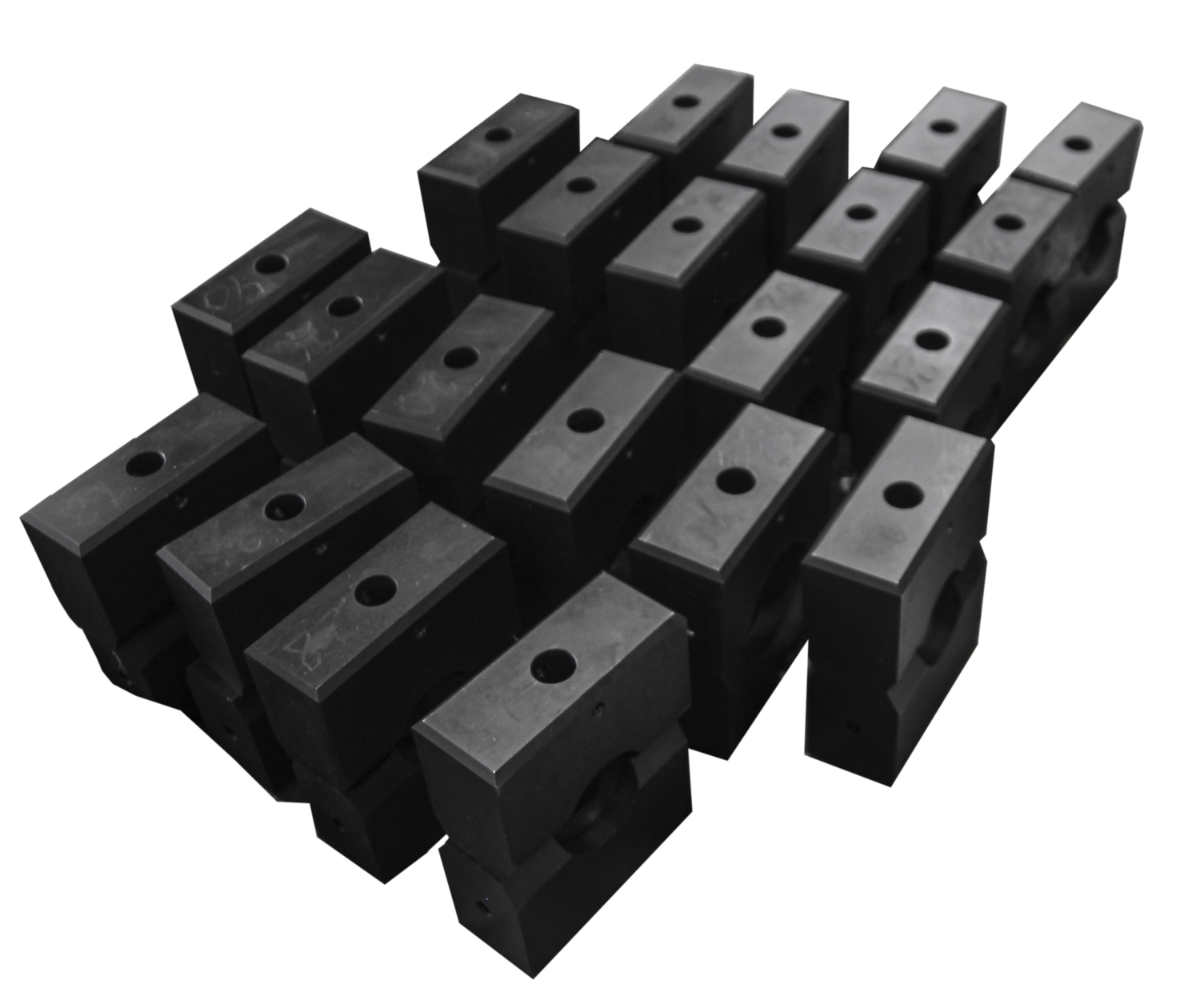

Матрицы прессов предназначены для опрессовки обжимных втулок стандарта EN 13411-3 (DIN 3093) из алюминиевого сплава.

Задать вопрос

Получить КП

Описание

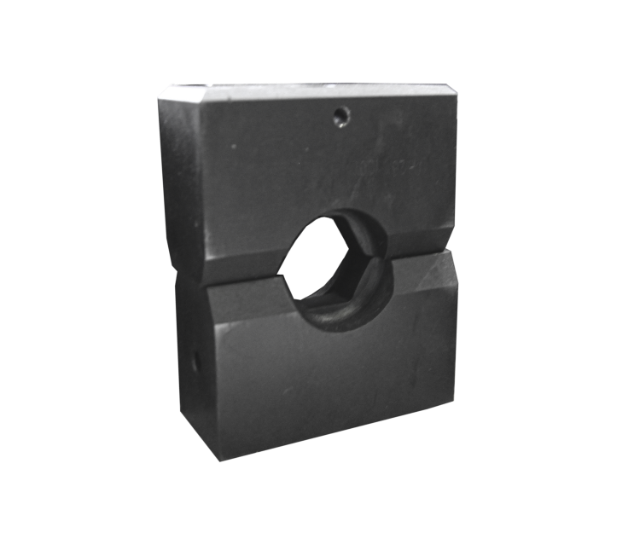

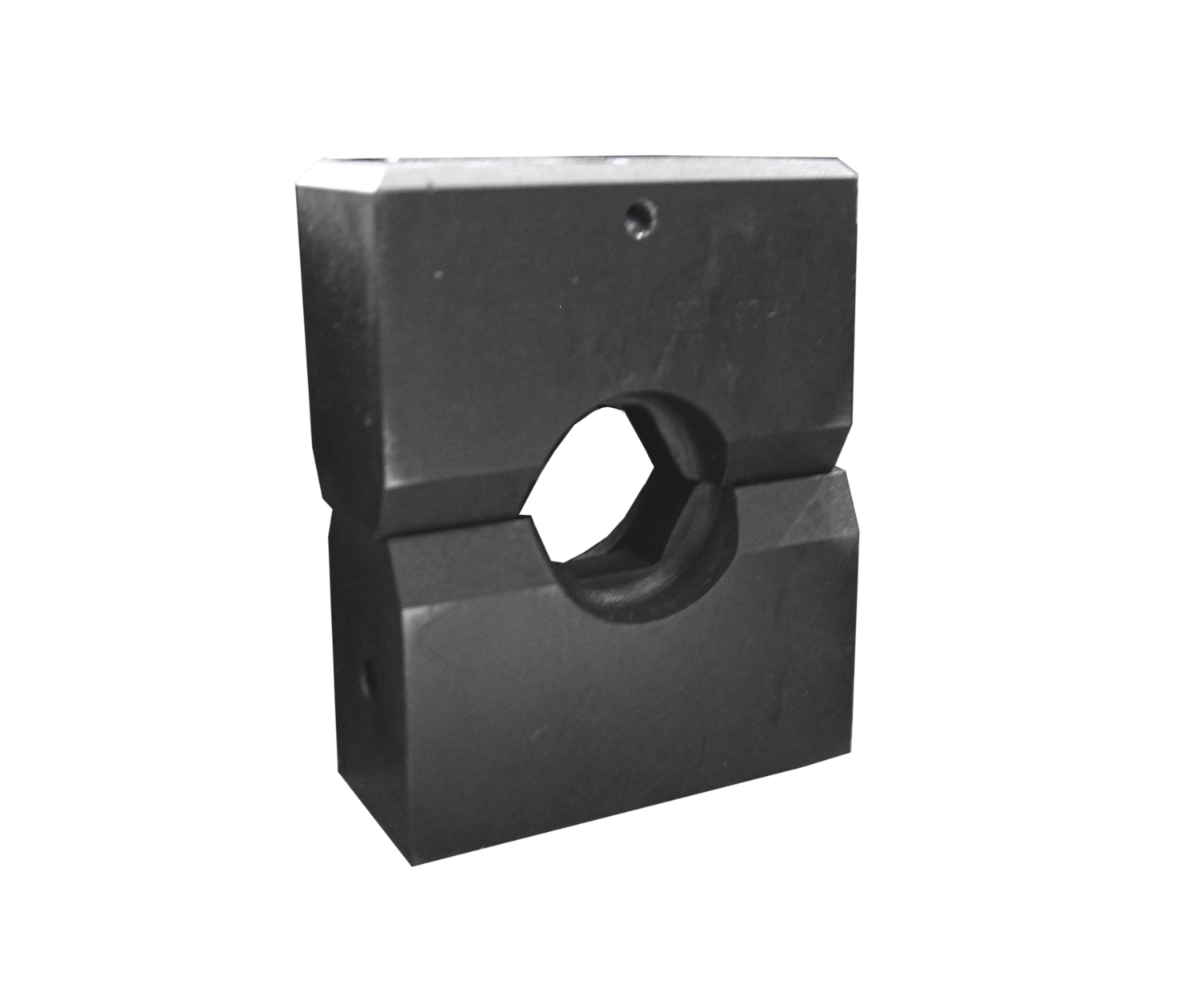

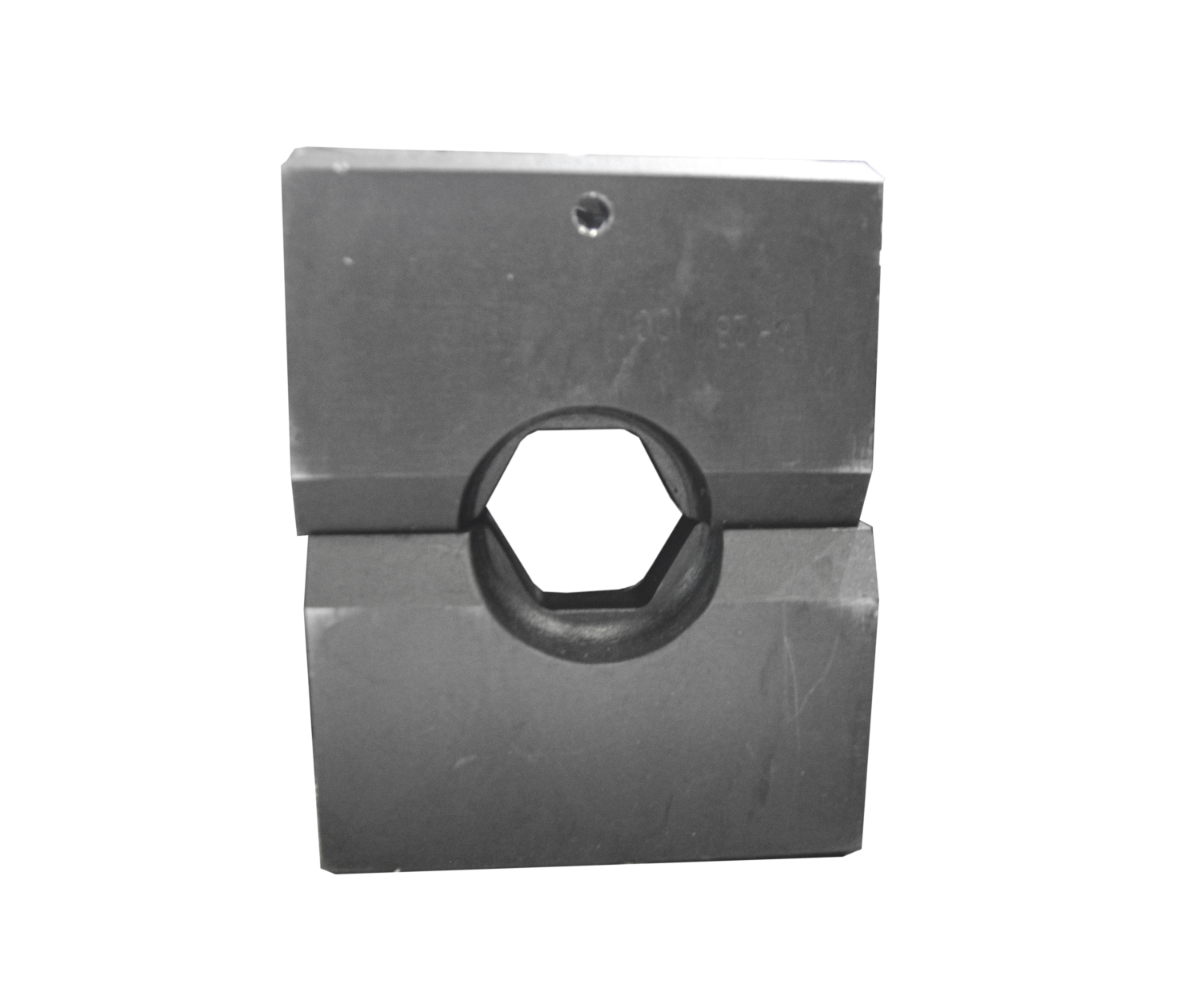

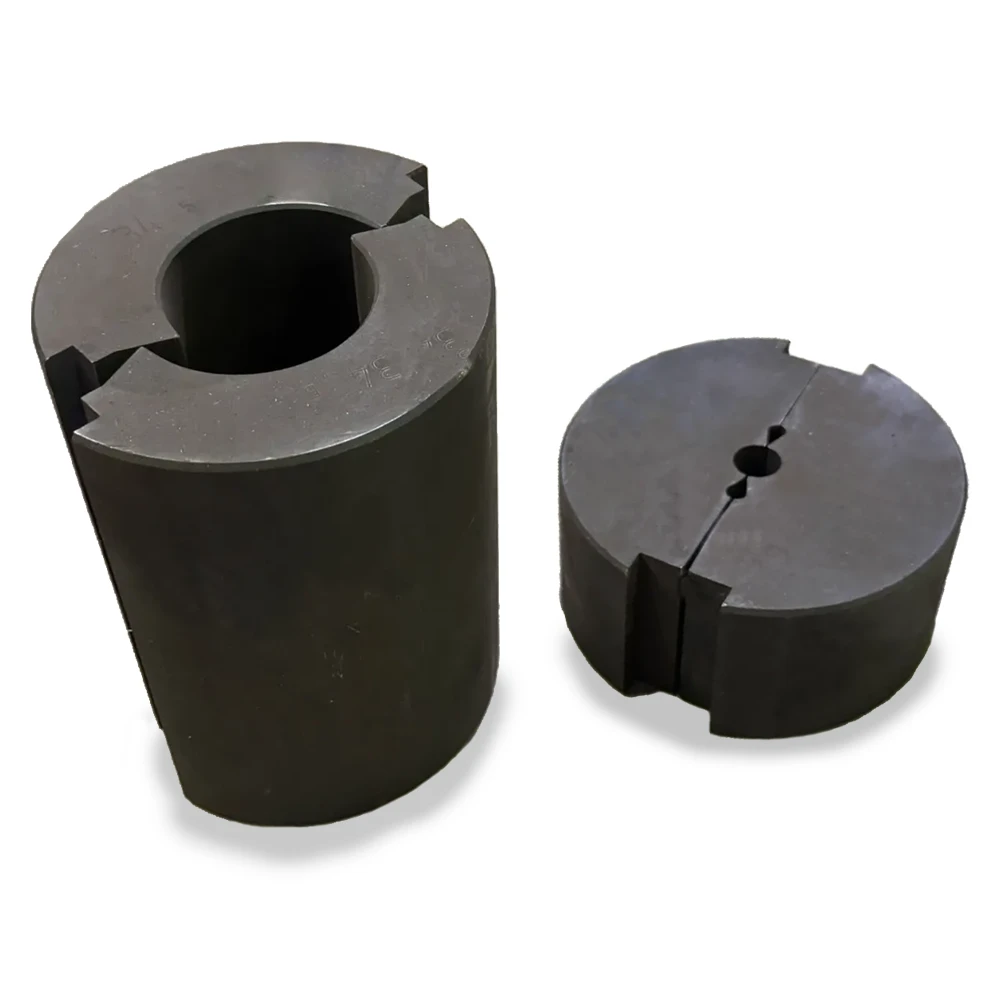

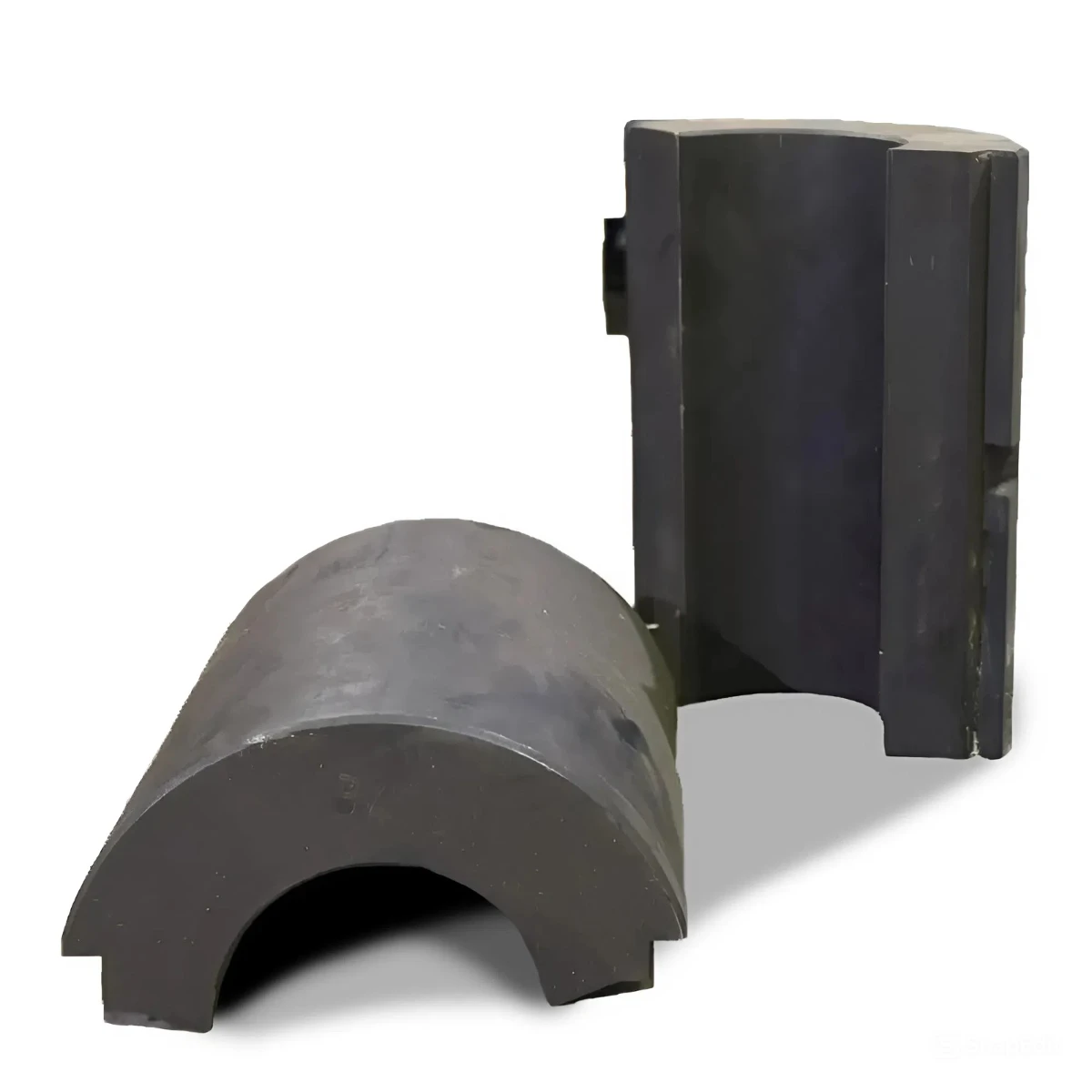

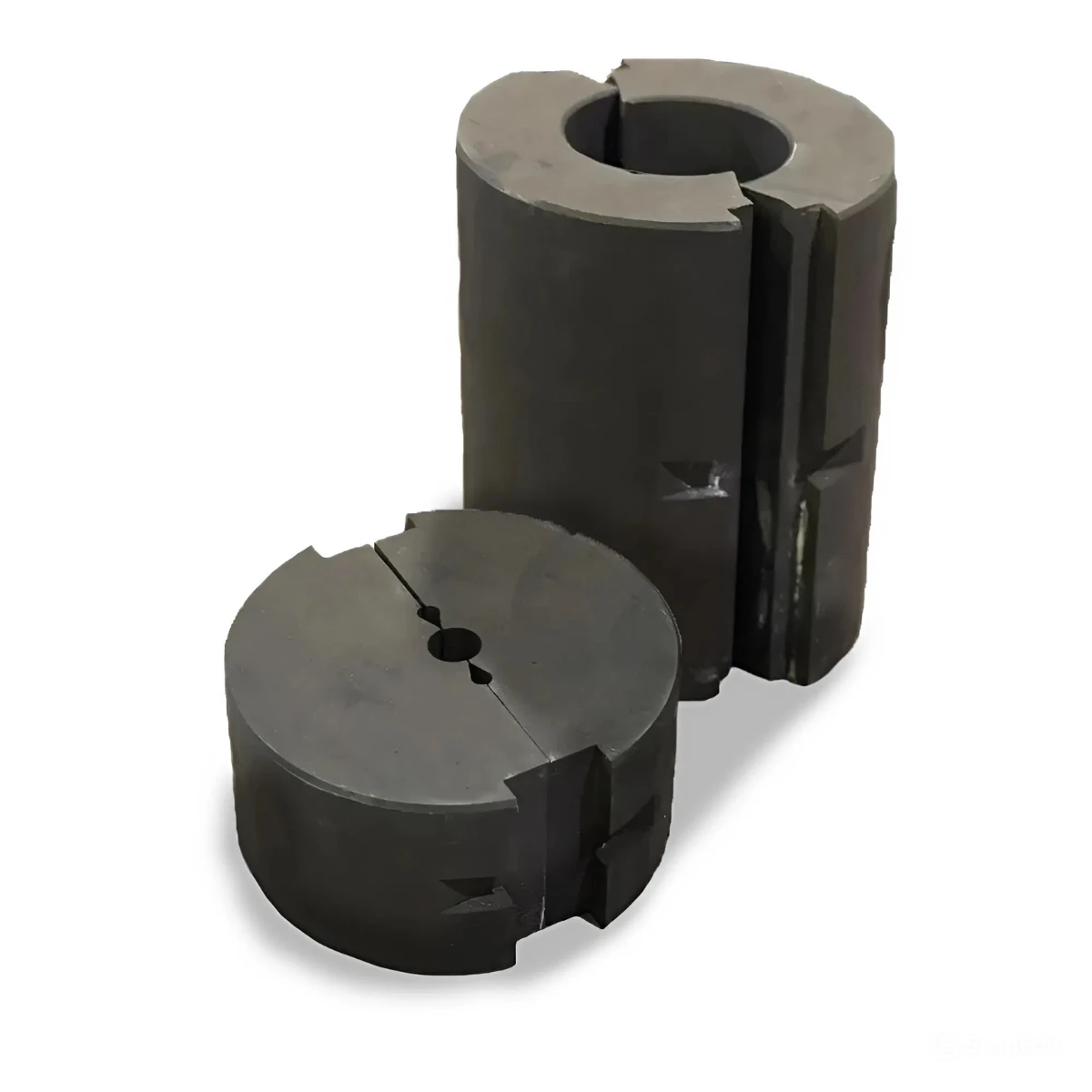

Матрицы для гидравлических прессов серий «Стандарт» и «ADV-K» предназначены для опрессовки обжимных втулок стандарта EN 13411-3 (DIN 3093) из алюминиевого сплава.

Изготовлены из высокопрочной инструментальной стали высокой твёрдости с точностью в соответствии с требованиями международных стандартов, безопасны и удобны в эксплуатации.

Заданное необходимое усилие пресса и широкая матрица позволяют выполнять опрессовку алюминиевых обжимных втулок за один цикл без переустановки.

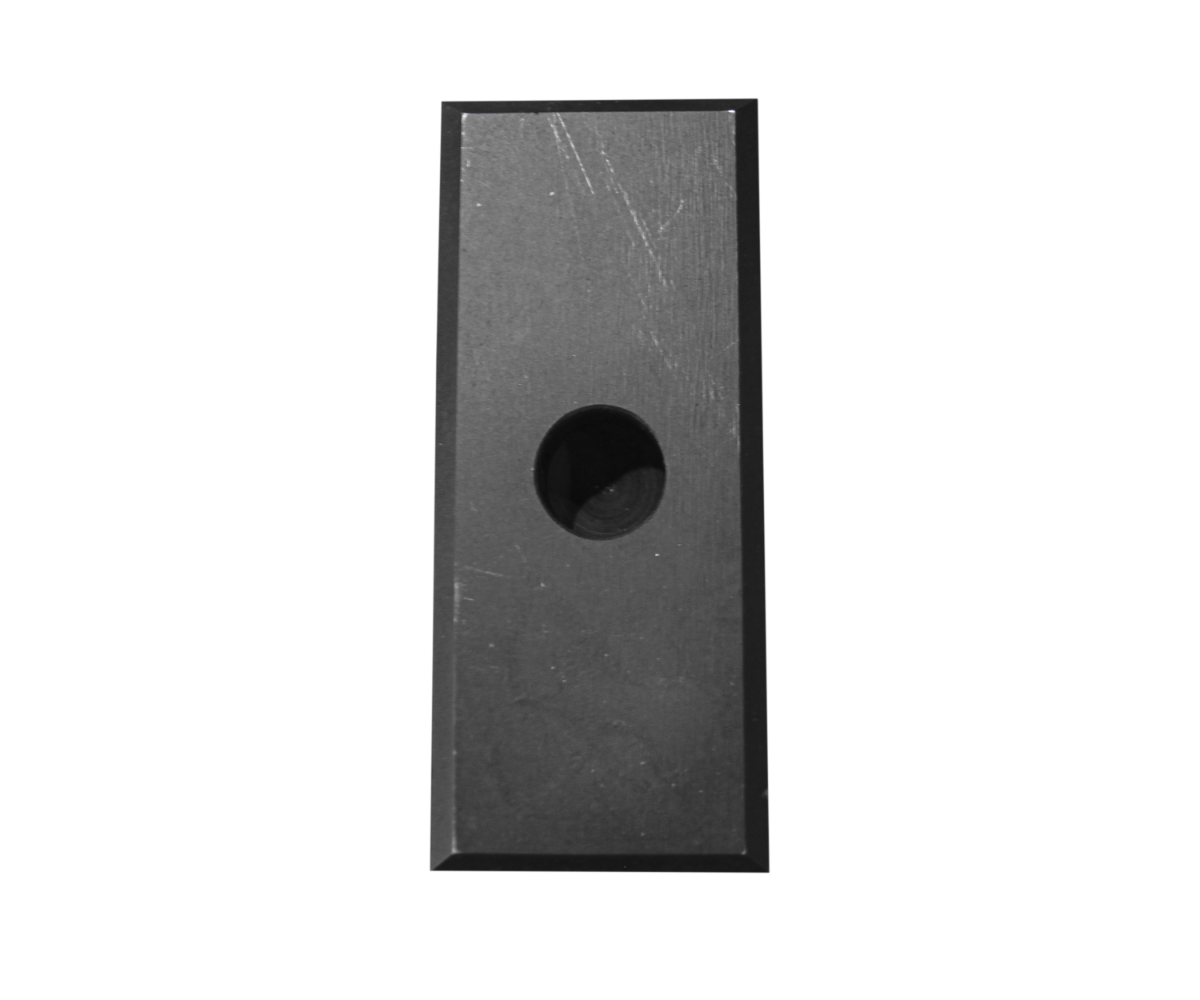

Сменные матрицы для алюминиевых обжимных втулок оснащены режущими отсекателями, которые одновременно с опрессовкой выполняют обрезание облоя, что позволяет исключить дополнительные технологические операции.

Конструкция матриц для прессов серий «СТАНДАРТ» и «ADV-K» для изготовления стропов обеспечивает высокое качество опрессовки, эффективное и безопасное применение матриц, исключая отклонение втулки с петлёй каната от вертикали.

Для заделки концов стальных канатных стропов обжимными втулками необходимо применять матрицы и втулки соответствующего типоразмера в соответствии с характеристиками каната.

Маркировка матриц для прессов серий «СТАНДАРТ» и «ADV-K»:

C-DIN-ХХ-100 для прессов ППК-С100, ППК-С100Г;
C-DINХХ-600 для прессов ППК-С400М, ППК-С400МБ, ППК-С600В, ППК-С600ВБ;
C-DIN-ХХ-ADVХХХХК для прессов ADV-К.

*Коэффициент наполнения каната[F],- отношение между суммарной «металлической» площадью сечения каната и площадью, ограниченной измеренным диаметром каната, tensile grade of wire 140-180 кгс/мм².

Код втулки	Диаметр каната, мм		Диаметр внутренний матриц, мм	Усилие опрессовки для AL втулок, тип ВТ
	Канат с органическим сердечником	Канат с стальным сердечником
	[F=0.36-0.5]*	[F=0.36-0.5j*
	Мин-макс	Мин-макс
2.5	2.1-2.6	1.7-2.1	5	от 40 тс
3	2.7-3.1	2.2-2.6	6
3.5	3.2-3.6	2.7-3.1	7
4	3.7-4.1	3.2-3.6	8
4.5	4.2-4.6	3.7-4.2	9
5	4.7-5.1	4.3-5.1	10
6	5.2-6.1	5.2-5.7	12
6.5	6.2-6.6	5.8-6.3	13
7	6.7-7.2	6.4-6.8	14
8	7.3-8.2	6.9-7.3	16
9	8.3-9.2	7.4-8.3	18	от 80 тс
10	9.3-10.2	8.4-9.3	20
11	10.3-11.2	9.4-10.3	22
12	11.3-12.2	10.4-11.3	24
13	12.3-13.2	11.4-12.3	26	от 150 тс
14	13.3-14.2	12.4-13.4	28
16	14.3-16.2	13.5-15.4	32
18	16.3-18.2	15.5-17.4	36	от 300 тс
20	18.3-20.2	17.5-19.4	40
22	20.3-22.3	19.5-21.4	44
24	22.4-20.2	21.5-23.4	48
26	24.4-26.3	23.5-25.4	52
28	26.4-28.3	25.5-27.4	56	от 600 тс (от 300 тс при многостадийной опрессовке)
* 30	28.4-30.3	27.5-29.4	60
32	30.4-32.3	29.5-31.4	64
* 34	32.4-34.3	31.5-33.4	68	от 600 тс
36	34.4-36.3	33.5-35.4	72	от 600 тс
* 38	36.4 38.3	35.5-37.5	76	от 1000 тс (от 600 тс при многостадийной опрессовке)
40	38.4-40.3	37.6-39.5	80
* 42	40.4-42.5	39.6-41.5	84
44	42.6-44.5	41.6-43.5	88	от 1000 тс
* 46	44.6-46.5	43.6-45.1	92
48	46.3-50.4	44.1-46.2	96
52	50.5-54.6	46.3-50.4	104	от 1250 тс (от 1000 тс при многостадийной опрессовке)
56	54.7-58.8	50.5-54.6	112	от 1250 тс (от 1000 тс при многостадийной опрессовке)
60	58.9-63.0	54.7-58.8	120	от 1500 тс (от 1250 тс при многостадийной опрессовке)
