Гидронагружатели для испытания кранов мостового типа

Гидронагружатели предназначены для статических испытаний мостовых кранов большой грузоподъемности, других устройств энергетических и гидротехнических сооружений.

Гидронагружатели, закрепленные через анкерную тягу в полу, позволяют создать необходимую тарированную нагрузку на металлоконструкцию крана без применения громоздкого и дорогостоящего контрольного груза. Гидронагружатель можно эксплуатировать на открытом воздухе.

Гидронагружатели «ИрГидроМаш» серии НГК

Позволяют производить статические испытания кранов мостового типа (при заторможенной крюковой подвеске крана), Испытания проводятся с использованием заглубленного якоря по ГОСТ Р 54767- 2011 «Краны грузоподъемные. Правила и методы испытаний».

Параметры усилий нагружения, величин рабочего хода и основных размеров проушин гидронагружателей соответствуют ТУ24.00.13.032-87.

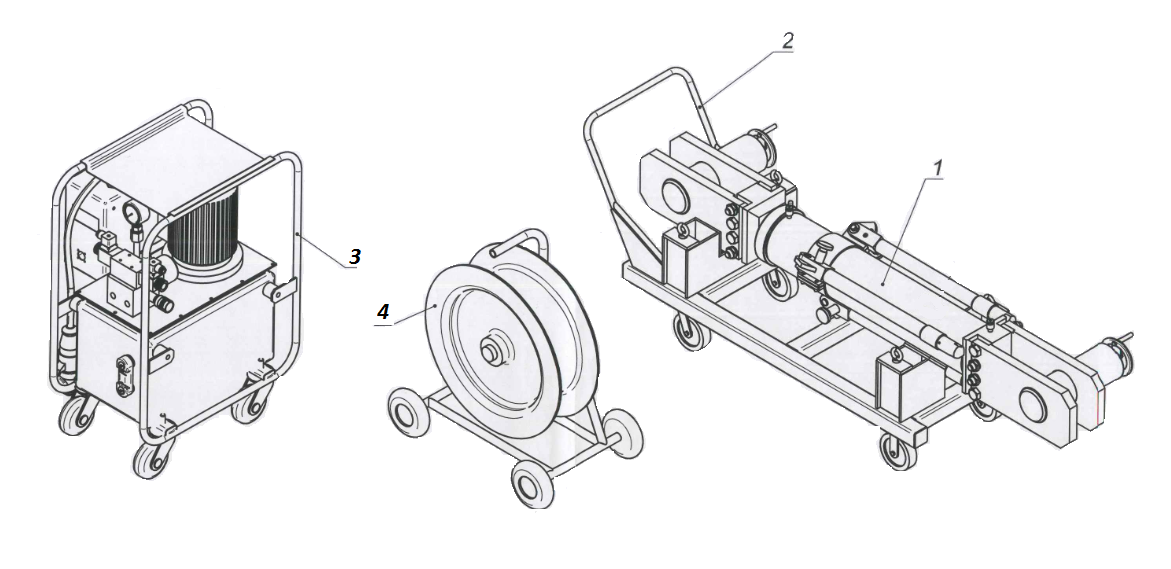

Гидронагружатели «ИрГидроМаш» серии НГК, базовый комплект поставки

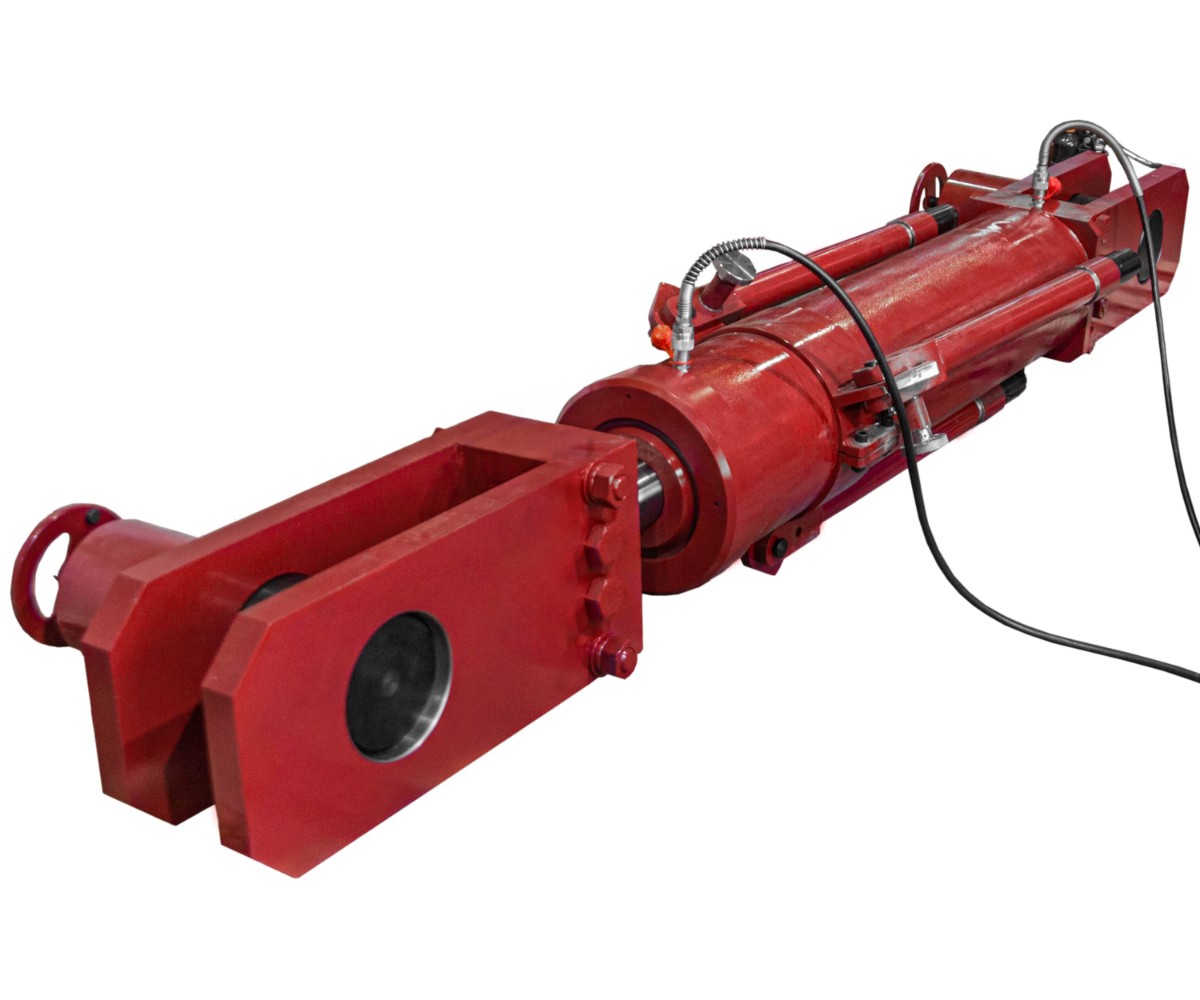

1. Гидронагружатель.

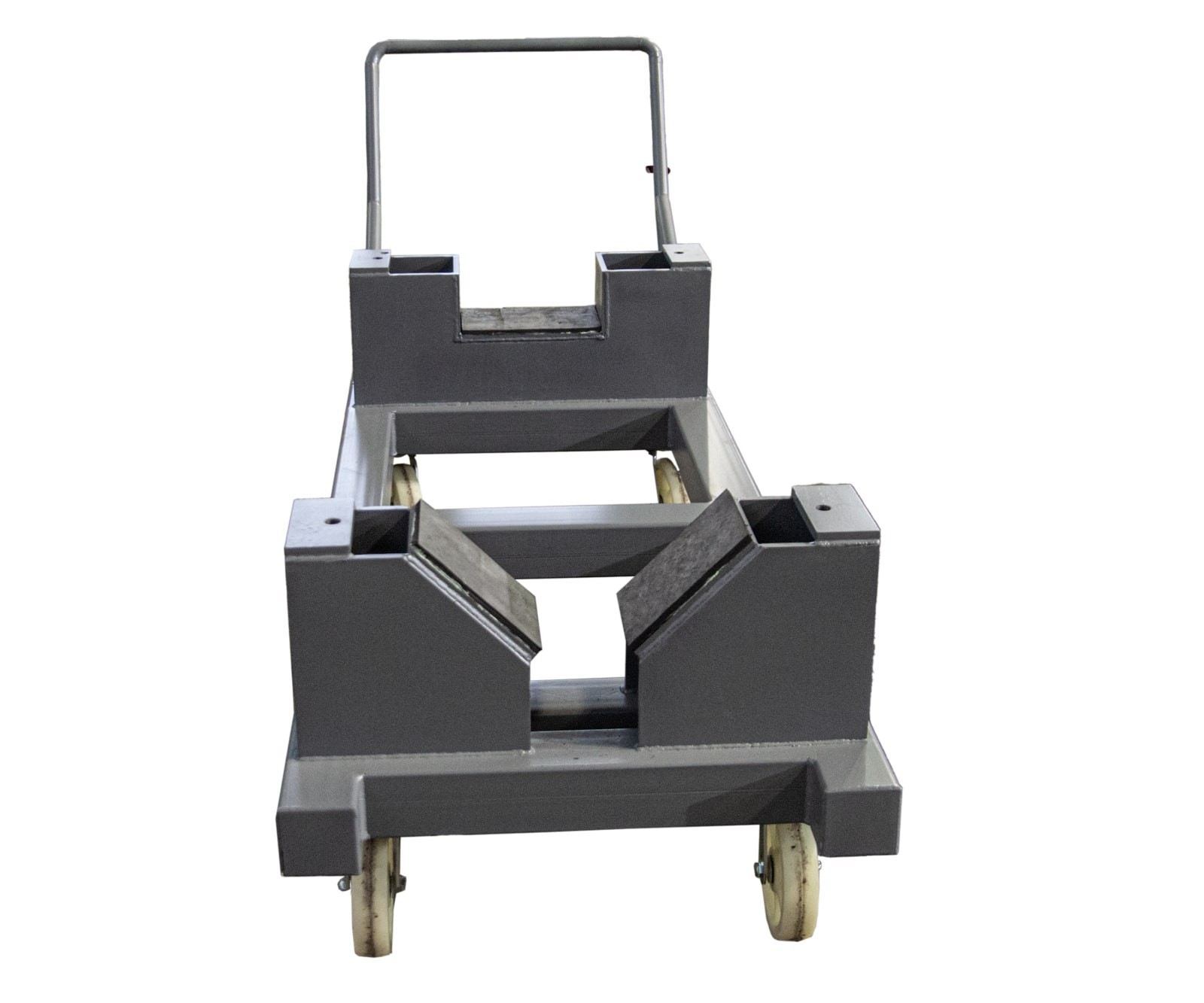

2. Тележка для перемещения и хранения гидронагружателя.

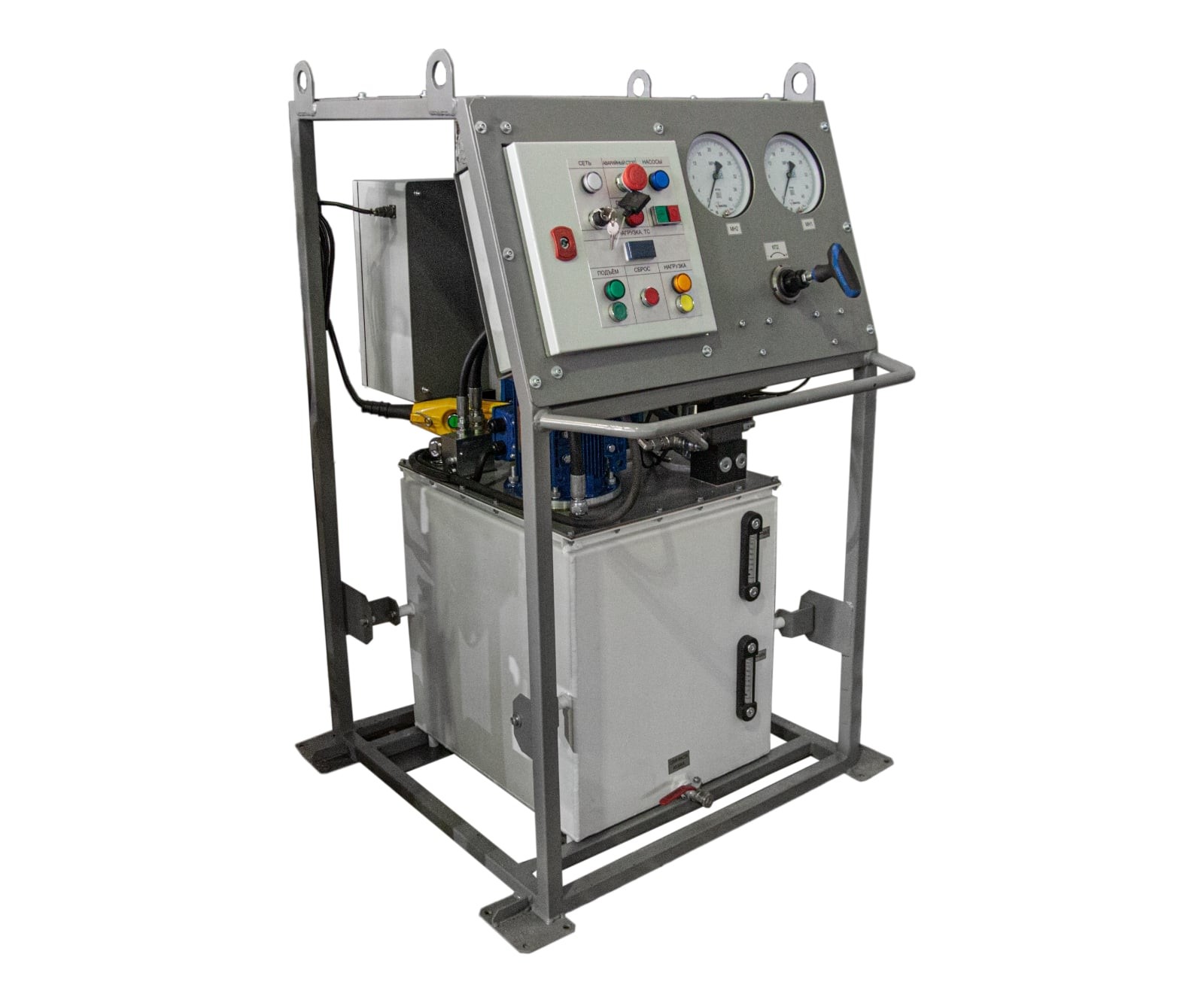

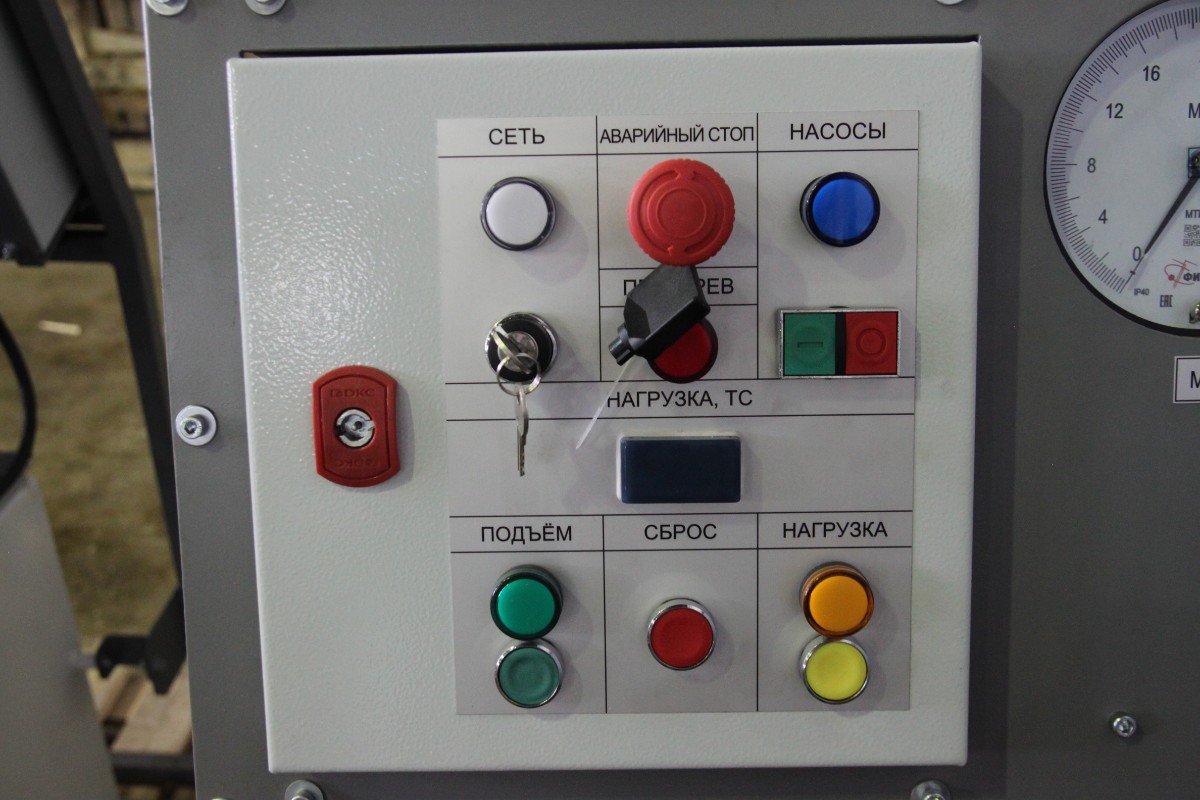

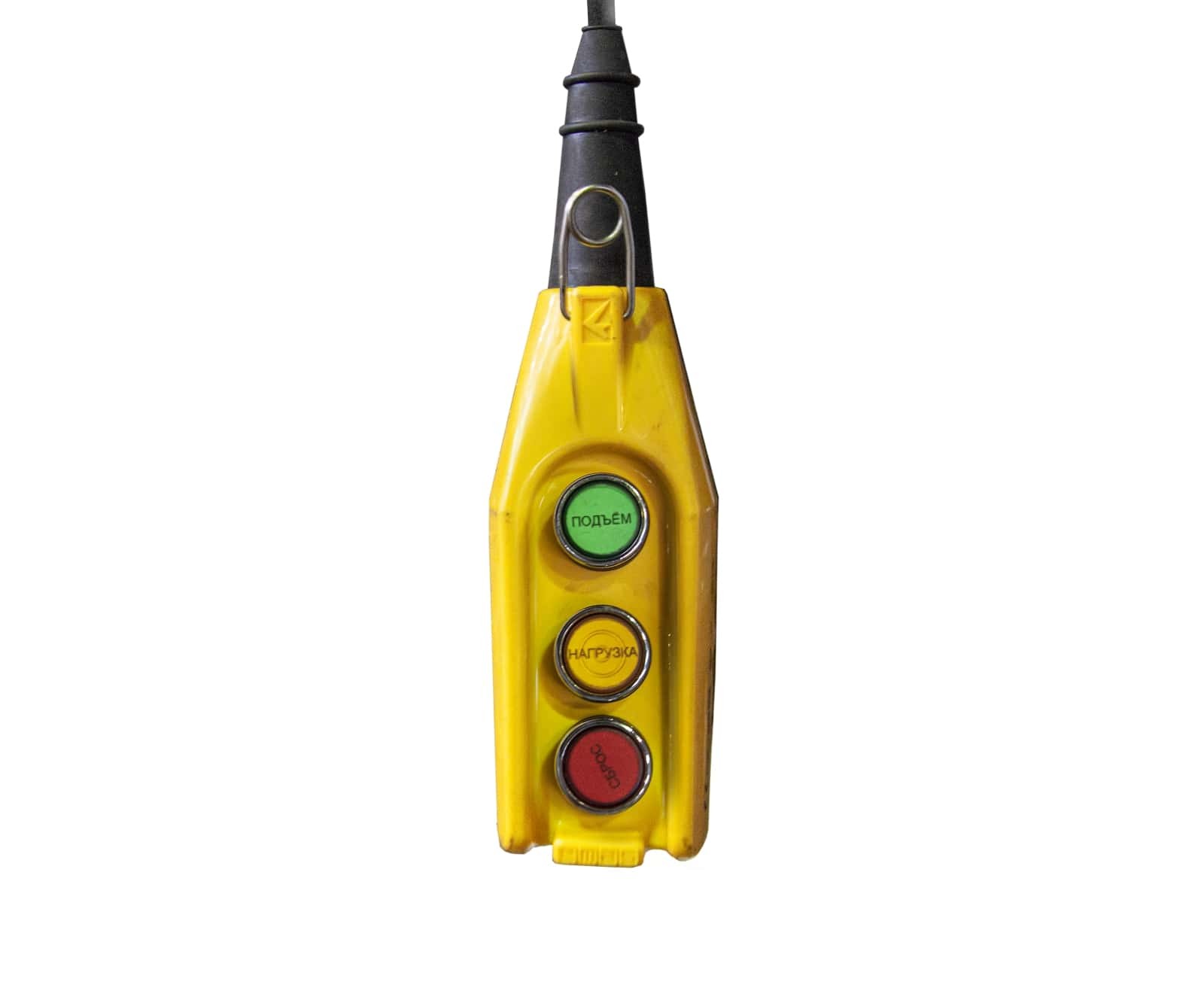

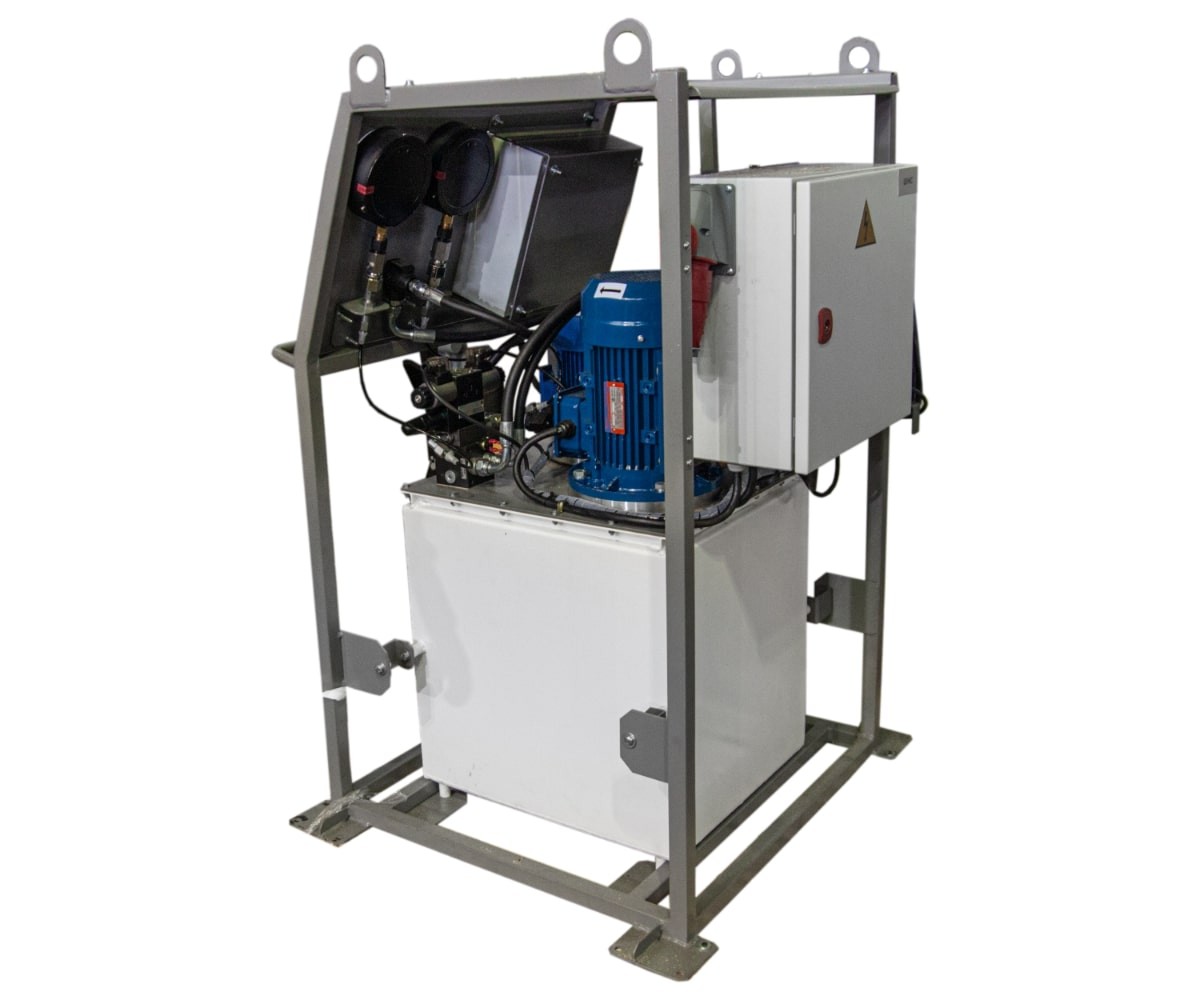

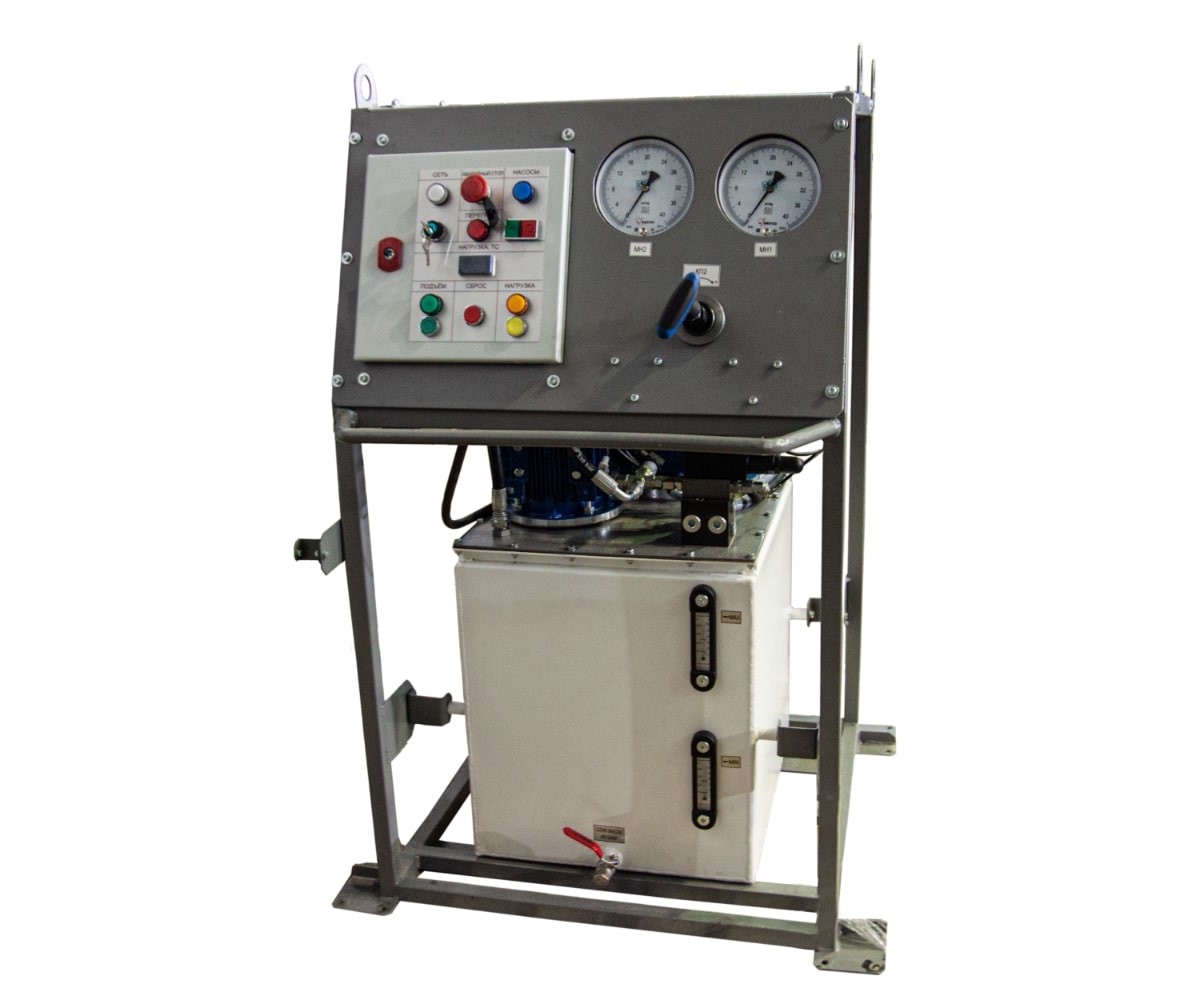

3. Насосная станция с электроприводом, двухступенчатая, на колесах, с выносным пультом ДУ.

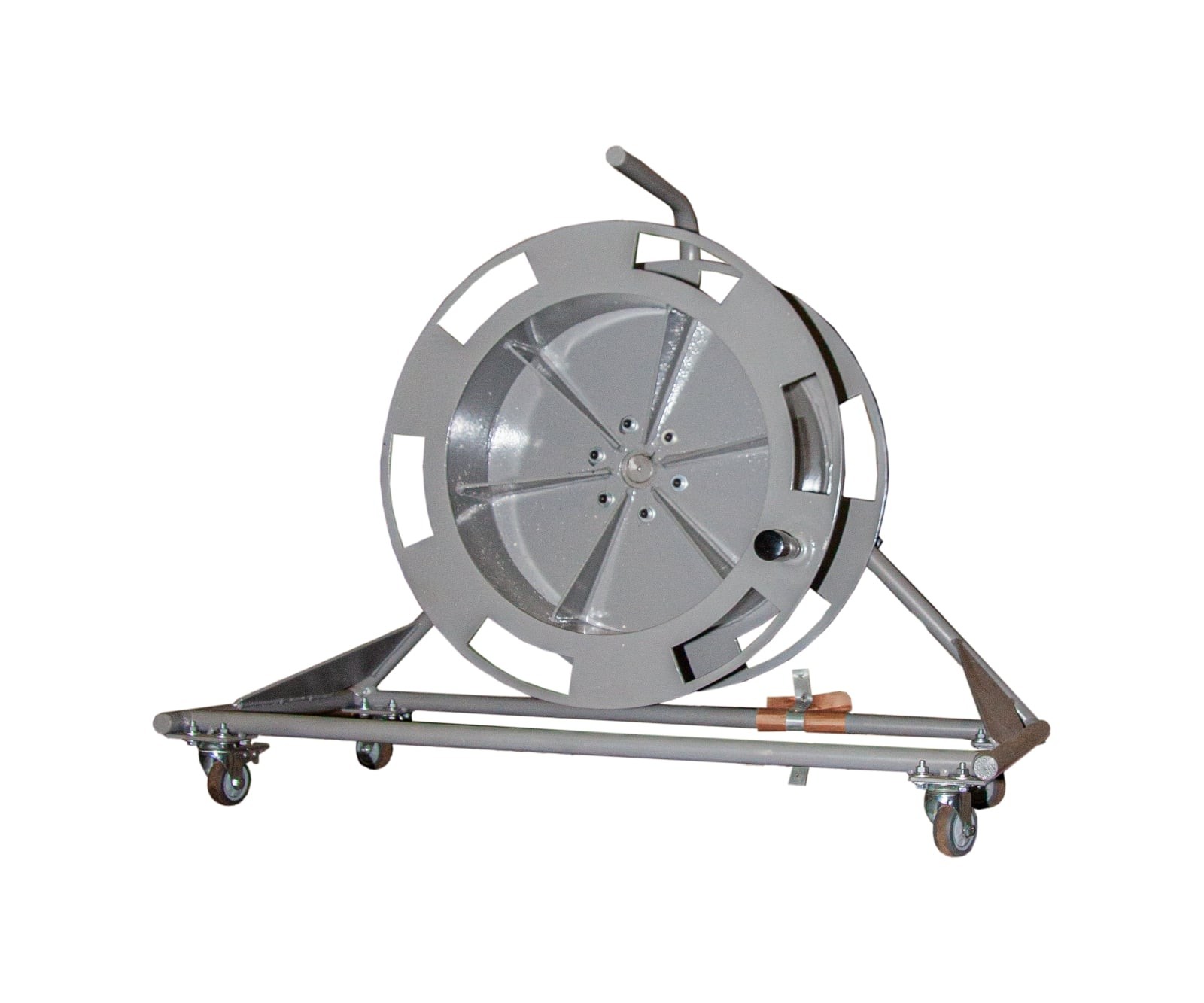

4. Катушка КК-700 на колесах с двумя РВД длиной по 7 м. для подключения гидронагружателя к насосной станции.
5. ЗИП.

*) для НГК-12,5С в комплекте,- домкрат тянущий, балка силовая, тележка, манометр с адаптером, рукав РВДИ4000К (1 шт), ручной насос НРГ-7010, звено, скоба такелажная.

**) для НГК-225, дополнительно,- контейнер, площадка для обслуживания, переходное звено.

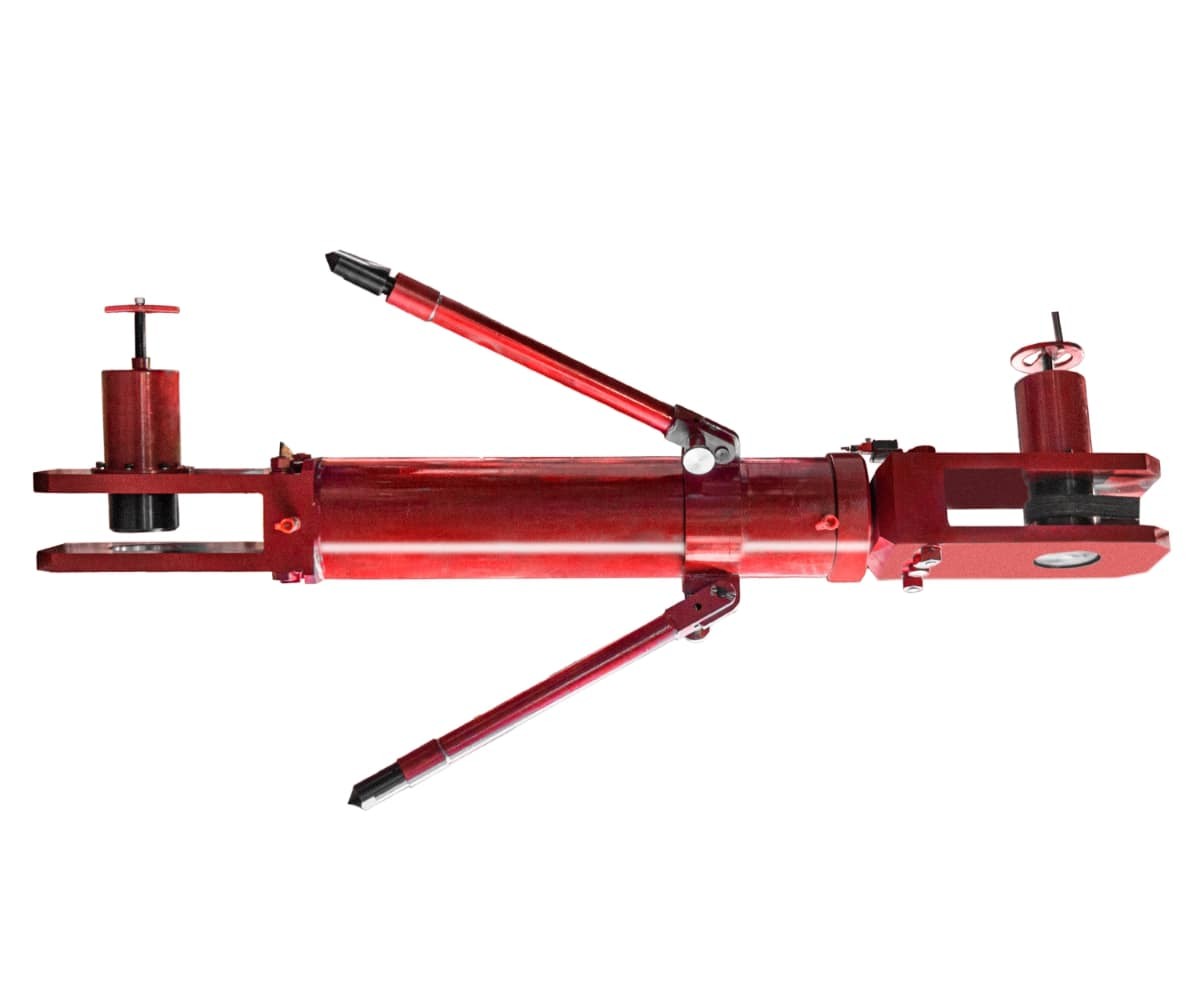

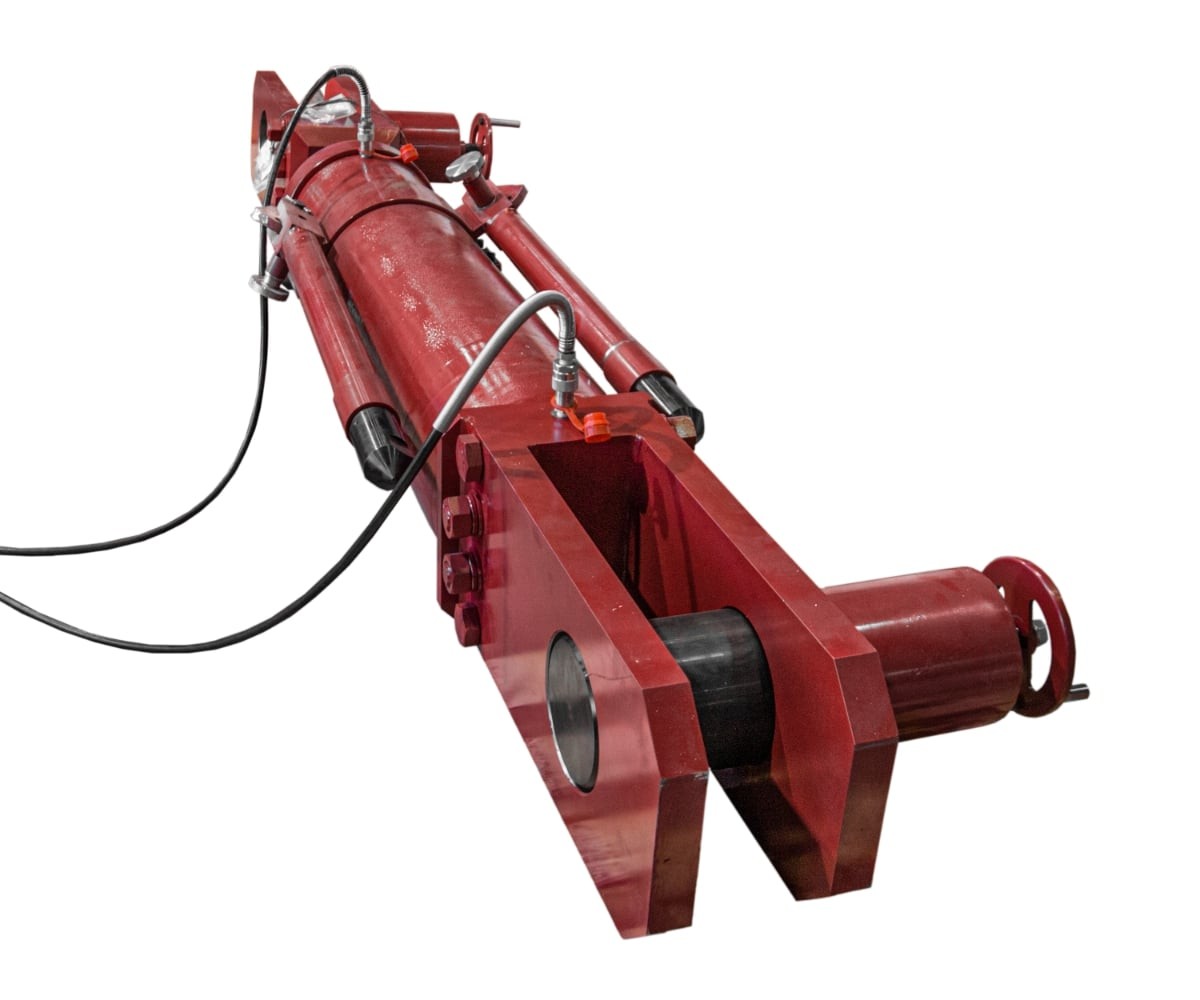

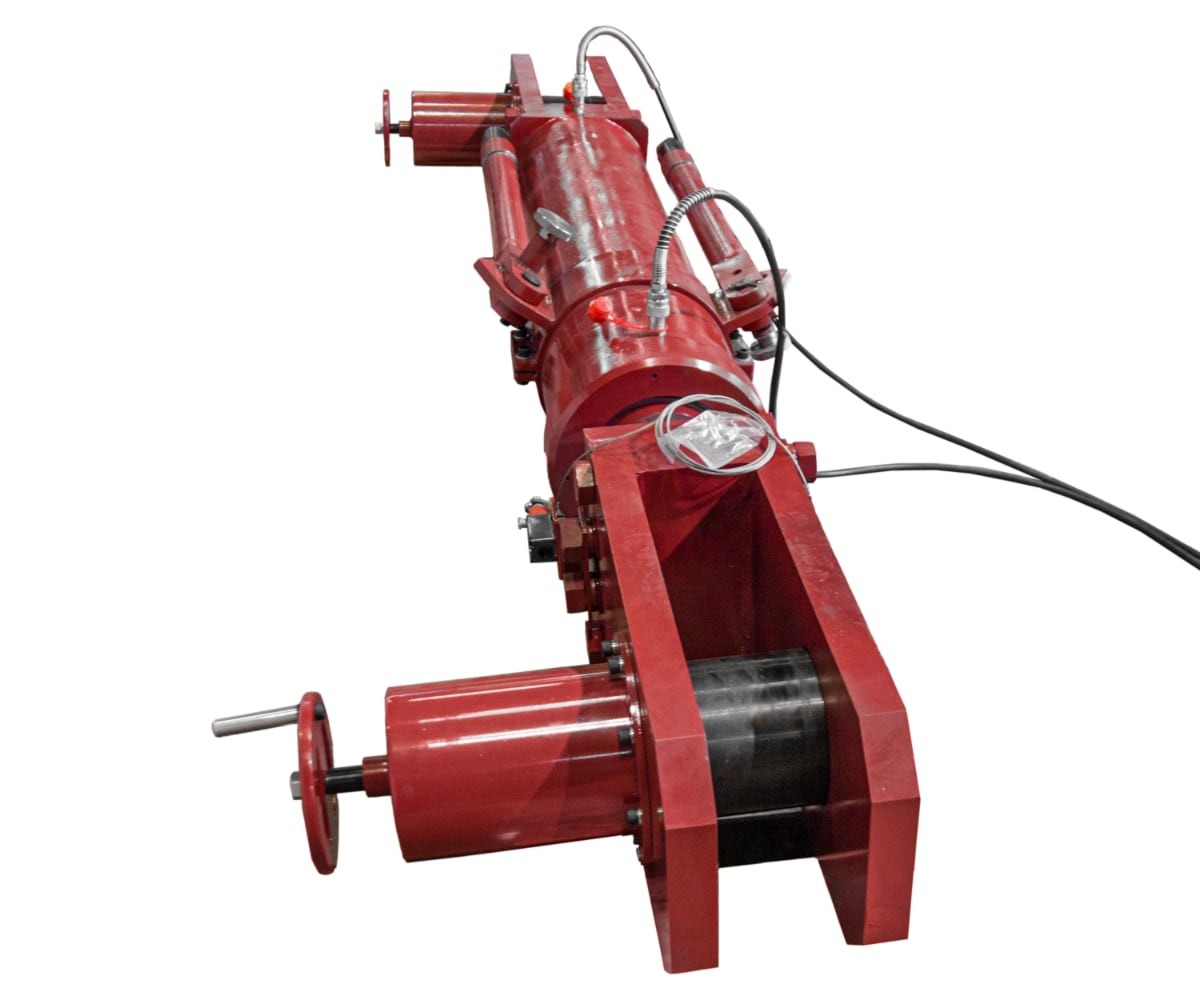

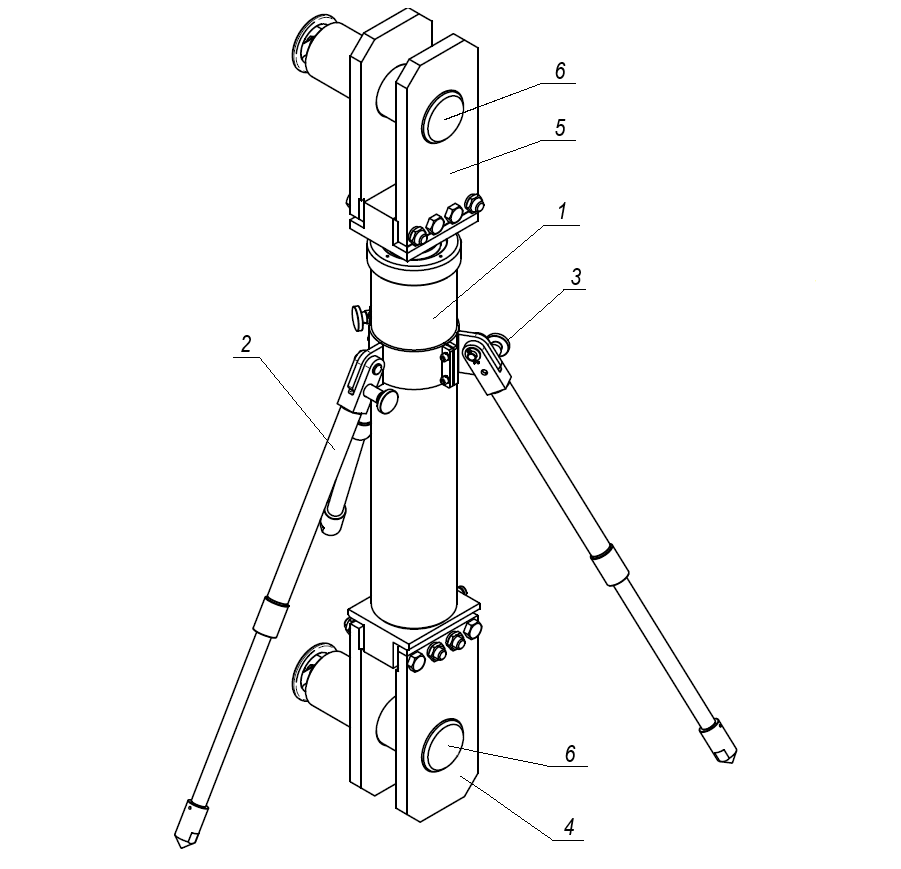

Основными составными частями исполнительного устройства гидронагружателя являются:

1 –  цилиндр силовой тянущий;

2 –  выдвижная-откидная нога, в количестве трех штук, предназначена для установки цилиндра в вертикальное положение.

3 –  фиксатор ноги

4 –  вилка корпуса цилиндра для крепления анкерной тяги в полу

5 –  вилка штока для крепления переходного звена к крану

6 –  палец фиксации Ø120 мм в сборе.

Значение требуемой нагрузки при статических испытаниях мостовых кранов определяют по показаниям высокоточного манометра на насосной станции и таблице соответствия: давление-нагрузка.
