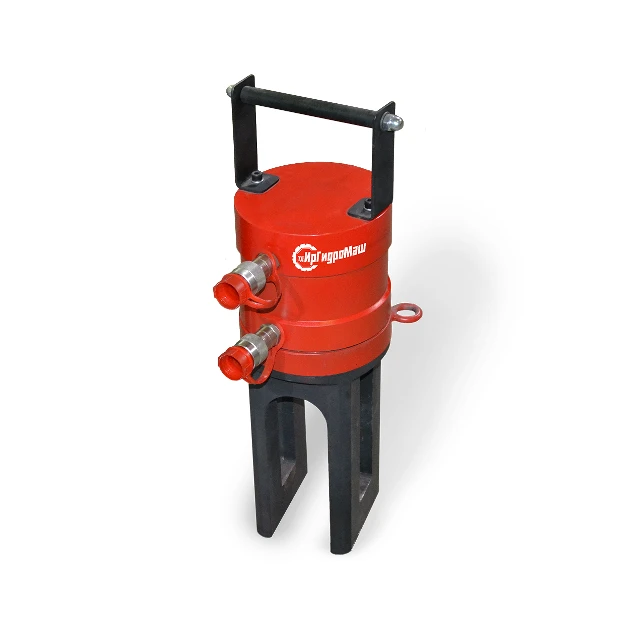

Система для механического соединения арматуры встык методом опрессовки муфтой ПП-А100, ПП-А80
Муфтовые механические обжимные соединения, обеспечивая стык с прочностью на растяжение превышающей фактическое усилие временного сопротивления соединяемого проката.
Задать вопрос
Получить КП
Описание
Описание
Принадлежности
Документация
Видео

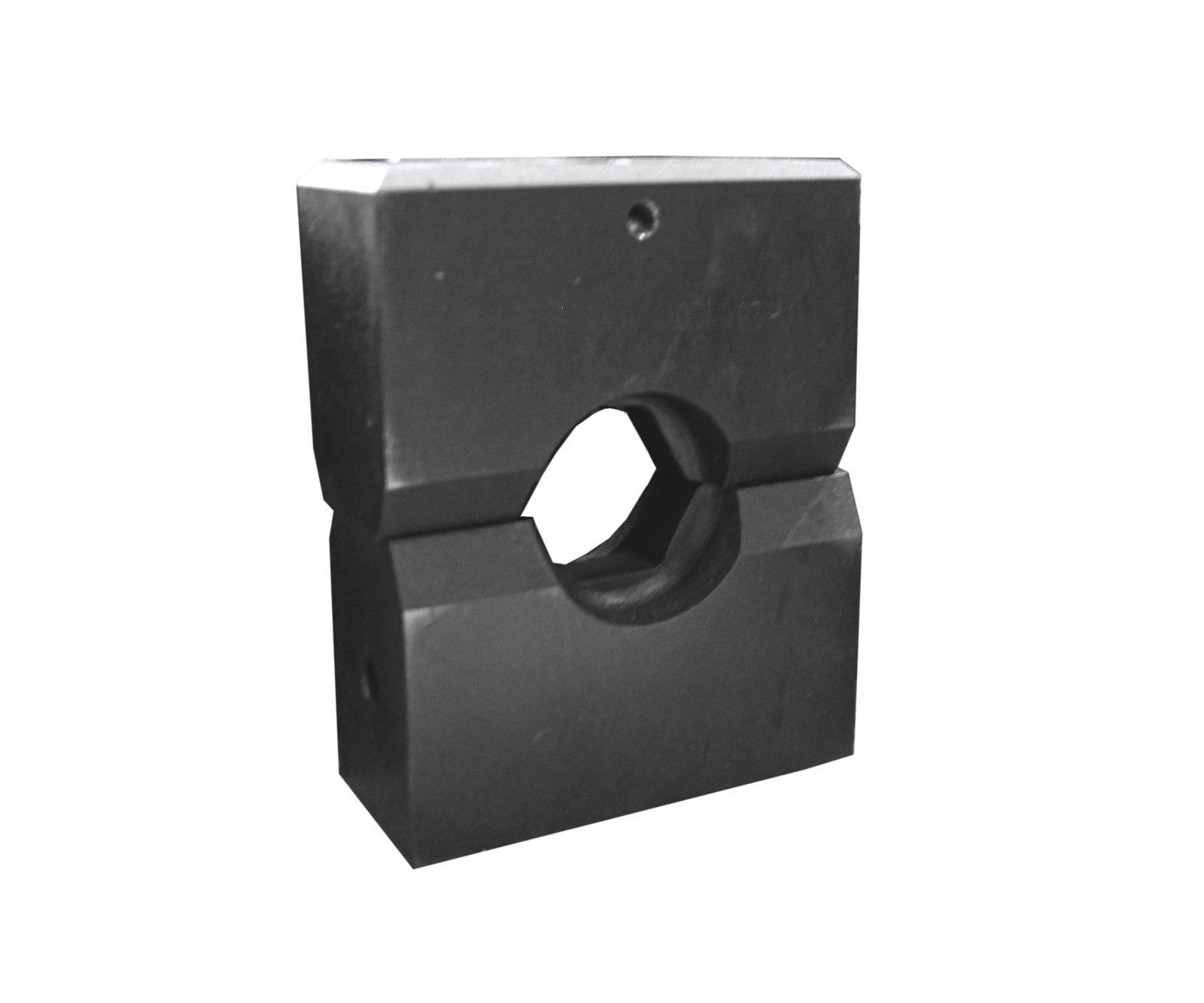

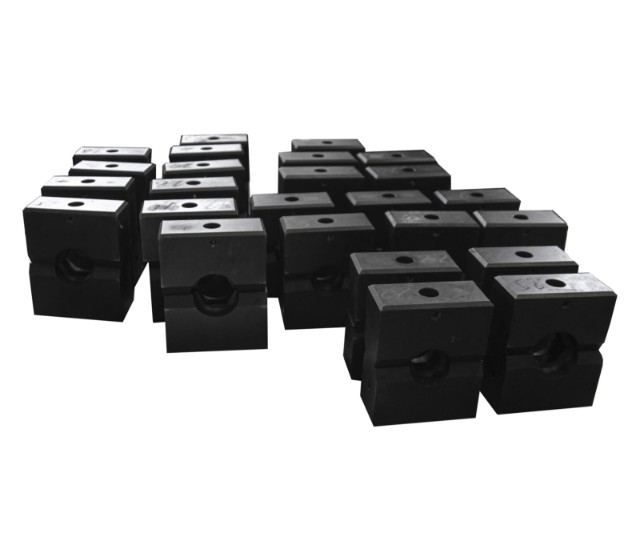

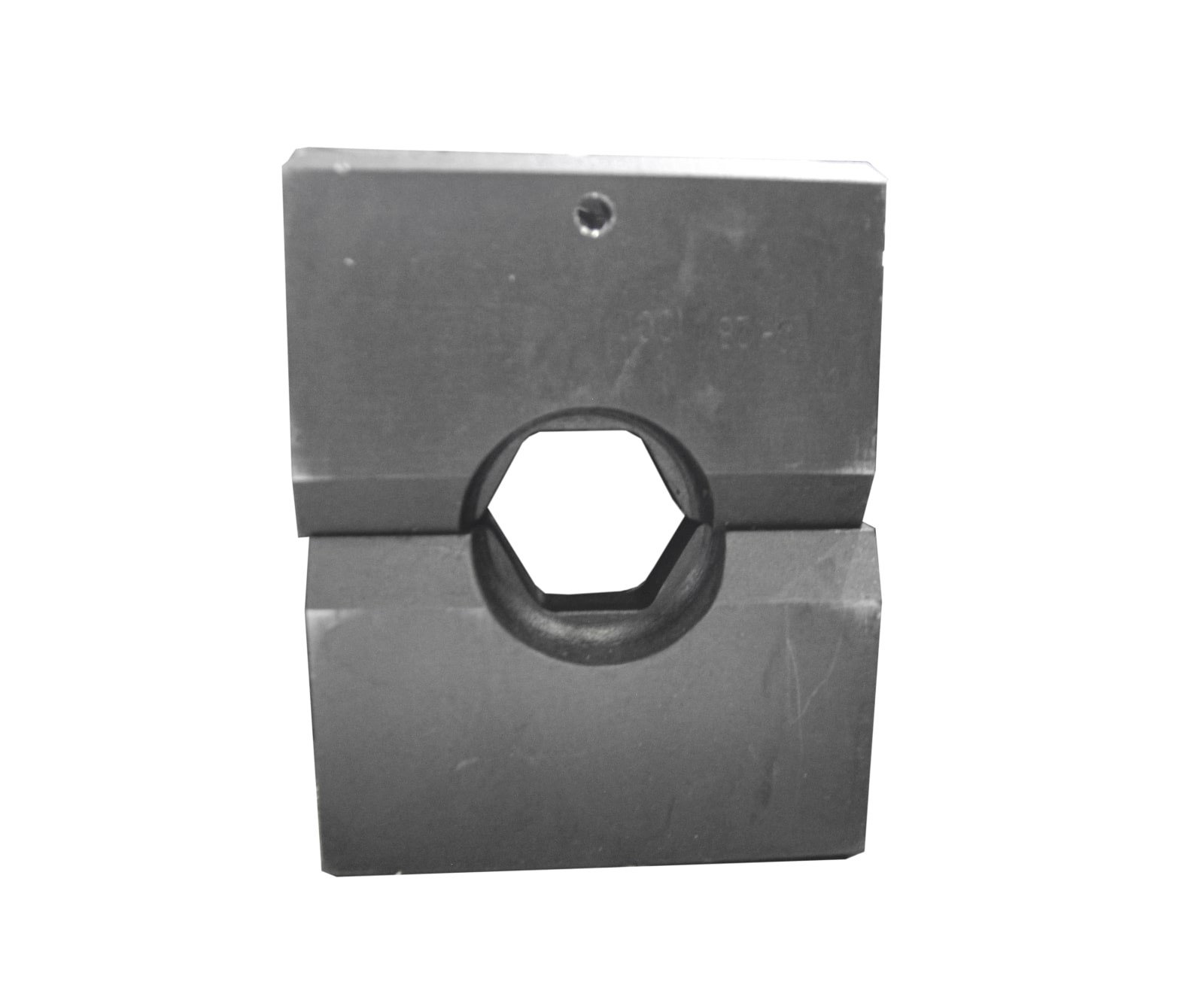

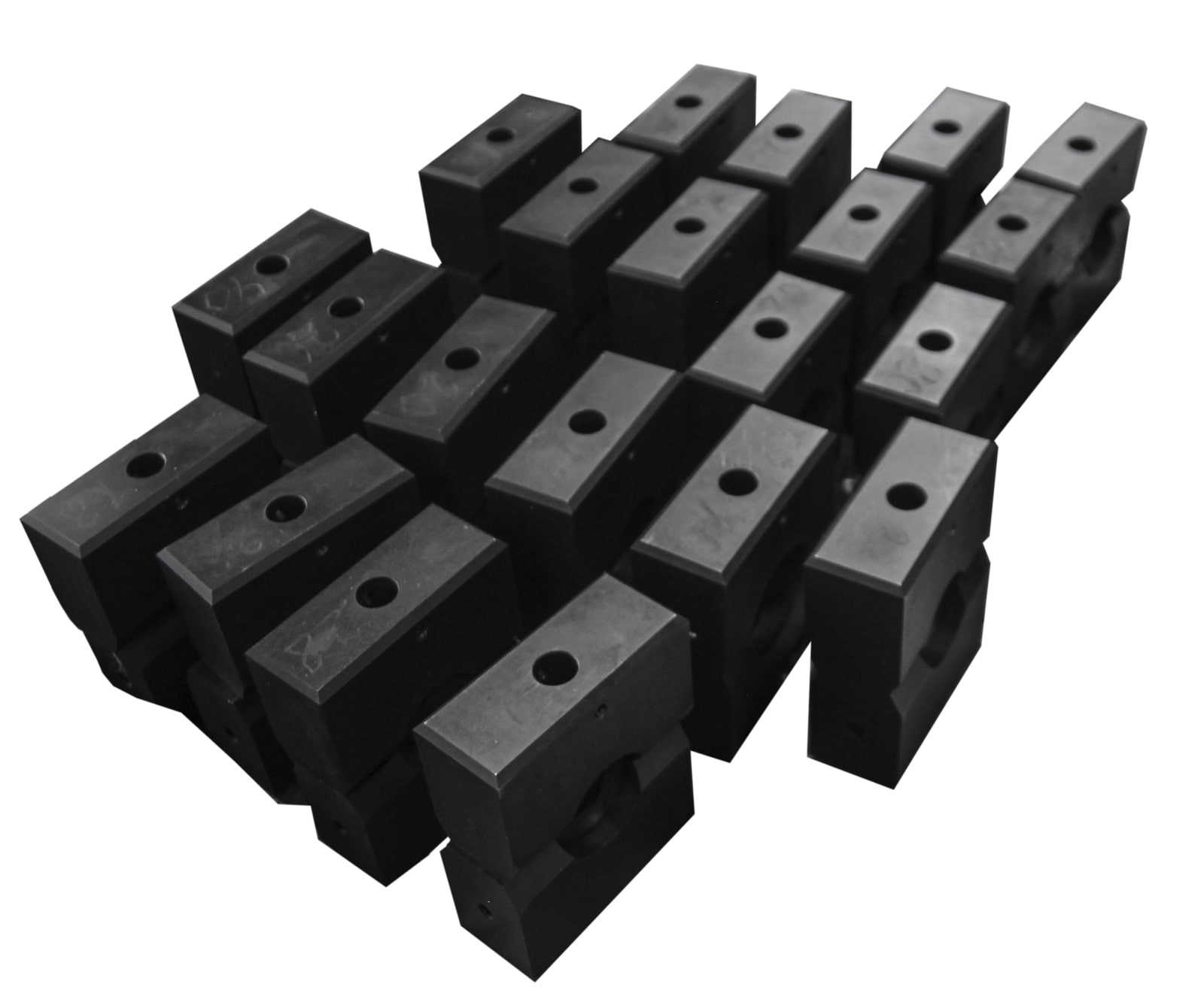

Съёмные матрицы для ПП-А80СК
Применение муфтовых обжимных соединений арматуры, согласно опыту российских и зарубежных производителей, позволяет увеличить производительность труда в 10–15 раз по сравнению со сварными соединениями и значительно сократить себестоимость работ.
Система для механического соединения арматуры встык методом опрессовки муфтой с усилием 80 и 100 тс используется как при изготовлении армокаркасов на месте монтажа, так и в заводских условиях.
Данная система предлагает различные варианты исполнения, что обеспечивает оптимальное соотношение эксплуатационных характеристик и цены, что делает её эффективным решением для соединения арматуры в строительных проектах.
Муфтовое соединение арматуры – Анализ мирового опыта механического соединения стержневой арматуры встык опрессовкой муфты (Repair Splicing System)
Система для механического соединения арматуры встык методом опрессовки муфтой
ПП-А100МК, ПП-А100МКЭ, ПП-А100МКУ,

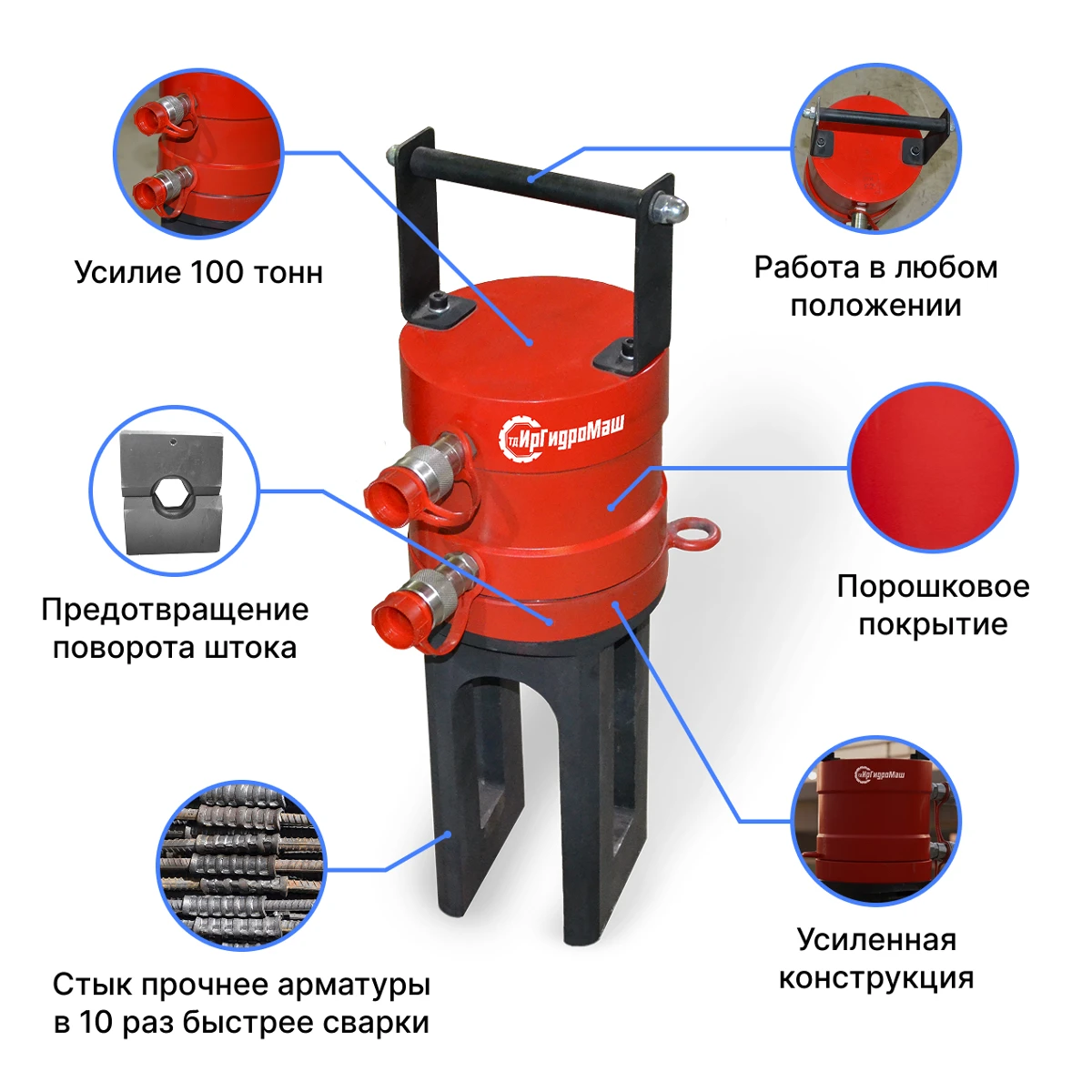

Надежный пресс для работы в тяжелых условиях, с повышенным ресурсом и улучшенной конструкцией. Ключевые преимущества: новые уплотнения из фторпласта с присадками для долговечности, удобный узел крепления верхней матрицы для быстрой замены, предотвращение поворота штока при длительной эксплуатации, усиленные щеки в вилке и радиусы в окнах для снижения напряжений, а также корпус в стойком лакокрасочном покрытии красного цвета. Идеален для интенсивного использования в строительстве.
Технические характеристики идентичны моделям ПП-А100СК, ПП-А100СКЭ, ПП-А100СКУ.
Артикул

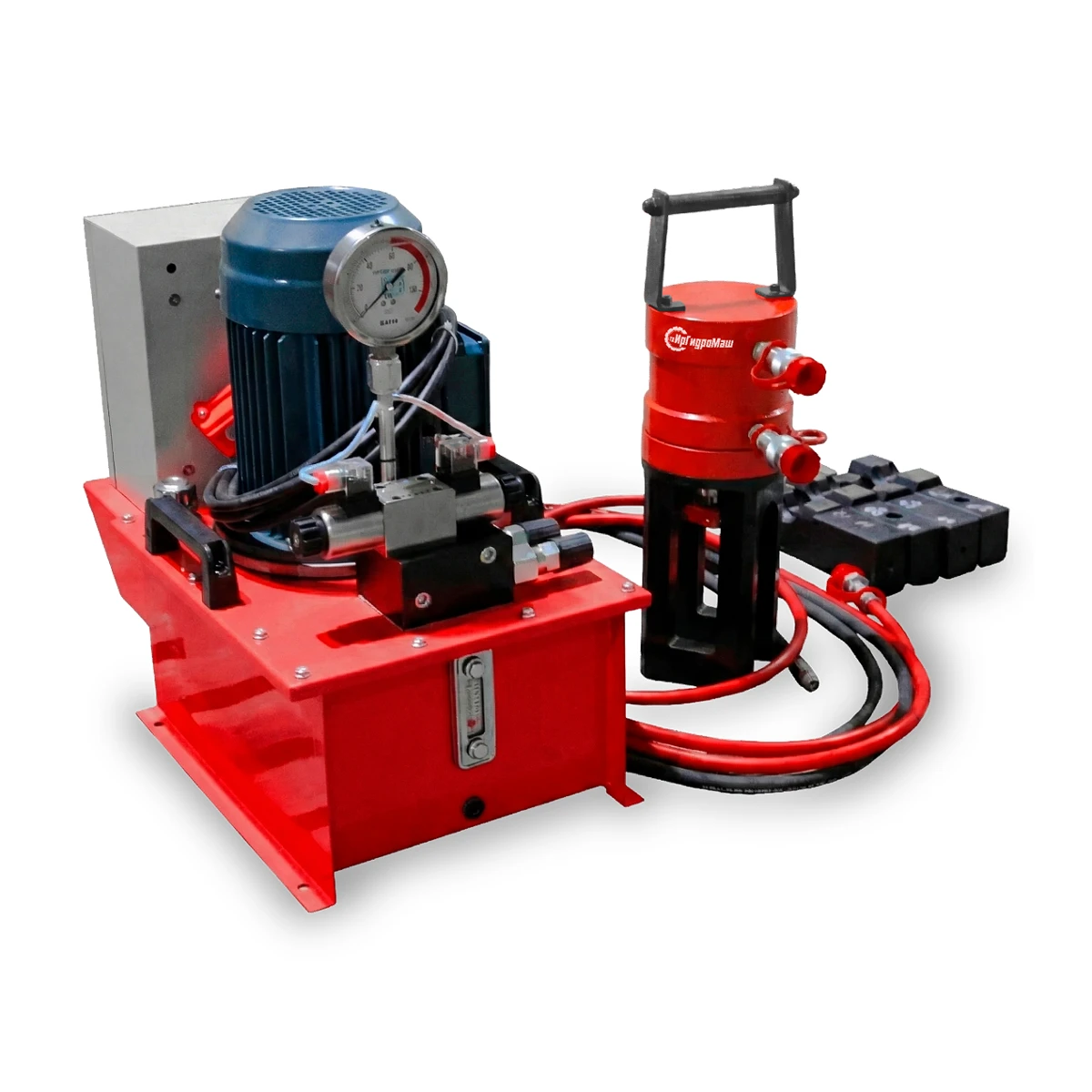

Состав изделия «Система для механического соединения арматуры встык методом опрессовки муфтой»
ПП-А80СК

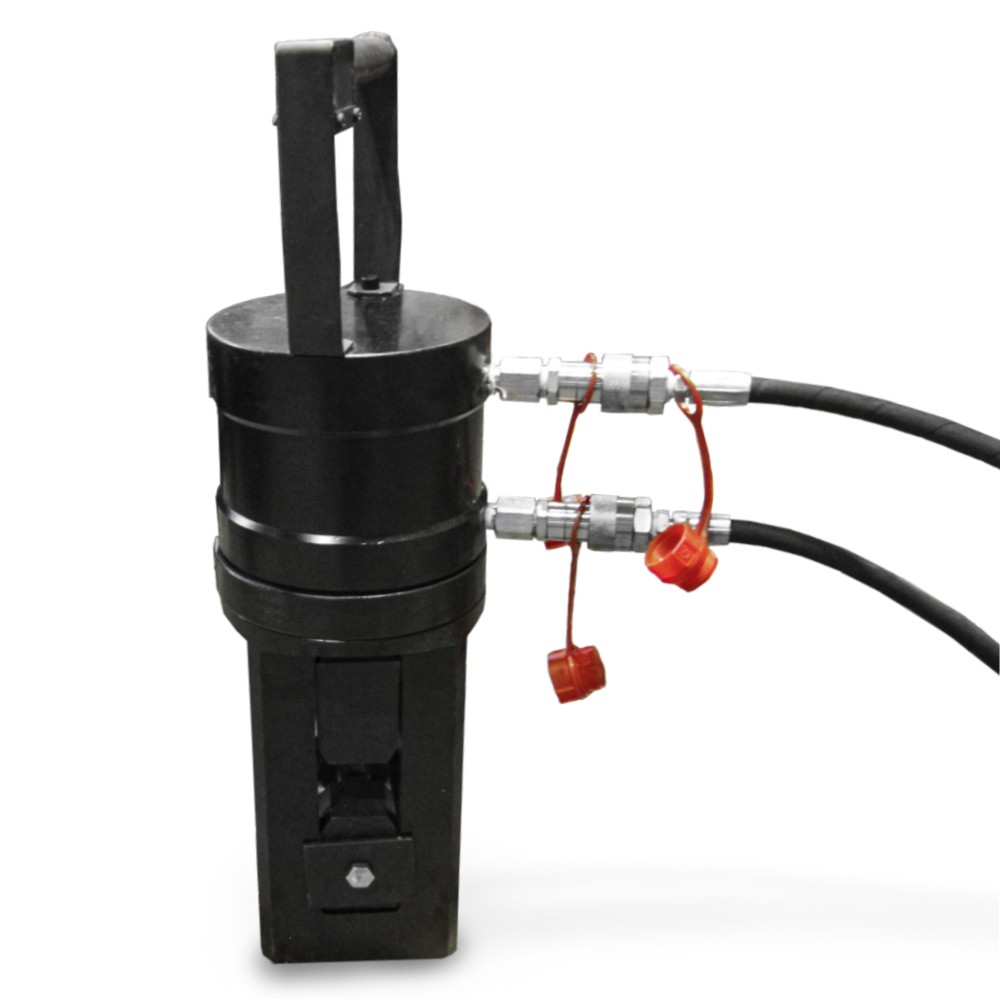

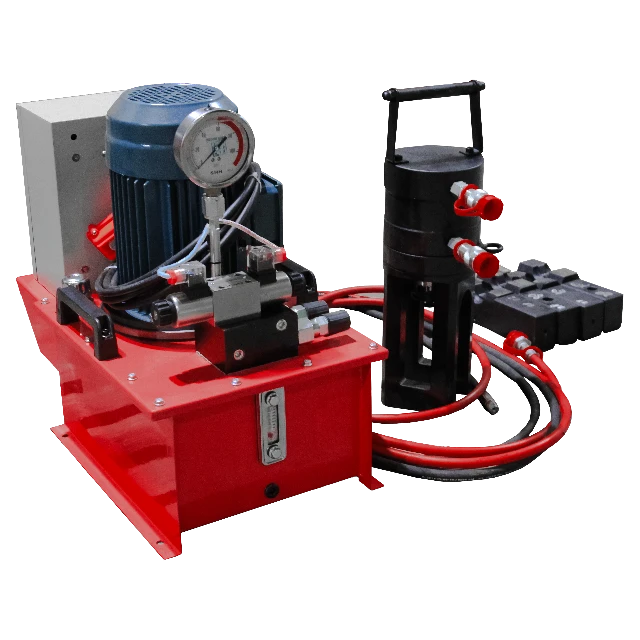

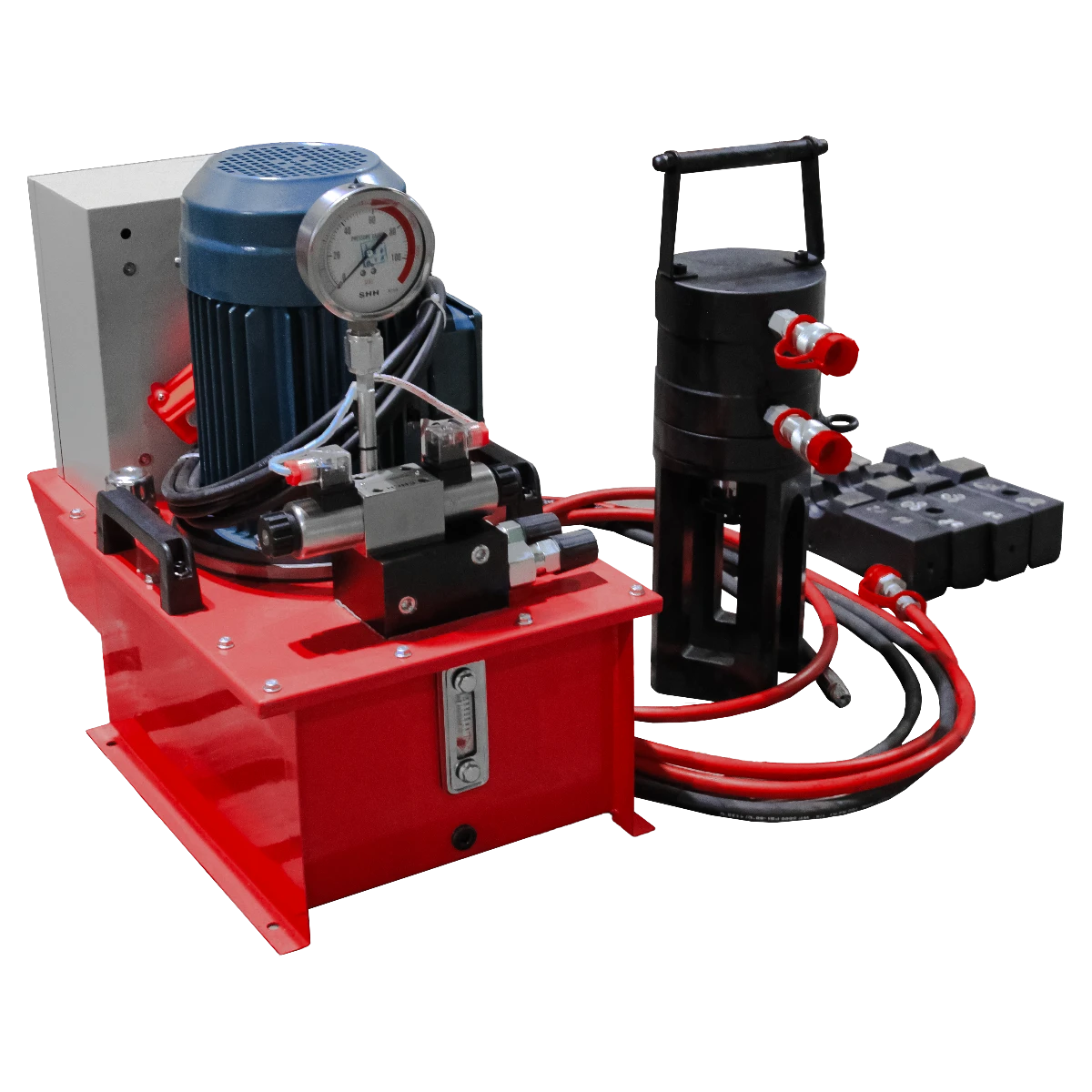

Пресс арматурный ПП-А80С без матриц; насосная станция с электроприводом с ручным упр.; комплект РВД L=5м. Усилие 80 тс, номин. давление 70 МПа, диаметр профиля прутков 18-32 мм. Управление прессом гидрораспределителем с ручным управлением на насосной станции.
ПП-А80СКЭ
Пресс арматурный ПП-А80СУ (управление с пульта на рукоятке пресса) в комплекте с кабелем управления L= 6 м с разъемами; без матриц; насосная станция с электропр. с 4-х-лин. 3-х-позиц. гидрораспределителем без реле давления, комплект РВД L=5м. Усилие 80 тс, номин.давление 70 МПа, диаметр профиля прутков 18-32 мм.
ПП-А80СКУ
Пресс арматурный ПП-А80СУ (управление с пульта на рукоятке пресса) в комплекте с кабелем управления L= 6 м с разъемами; без матриц; насосная станция с электроприводом с 4-х-лин. 3-х-позиц. гидрораспределителем, с реле давления; комплект РВД L=5м. Усилие 80 тс, номин. давление 70 МПа, диаметр профиля прутков 18-32 мм.
ПП-А100СК

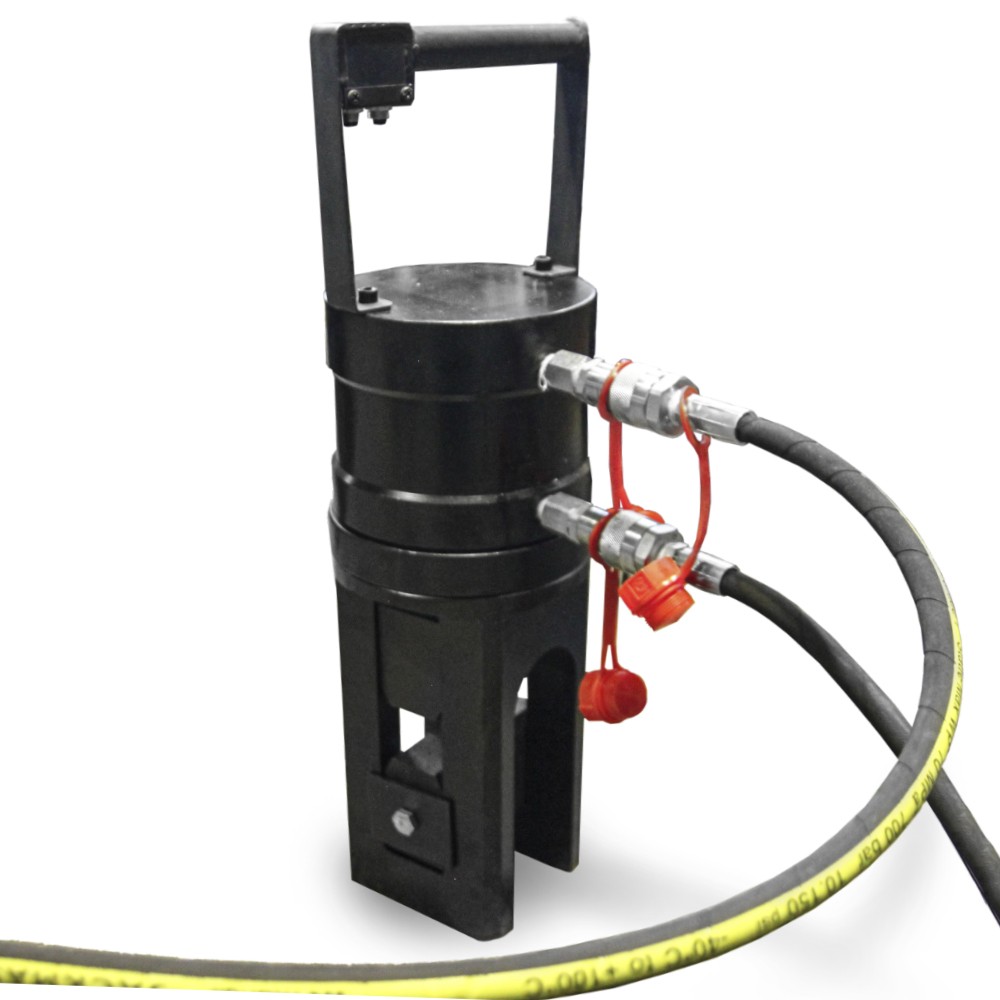

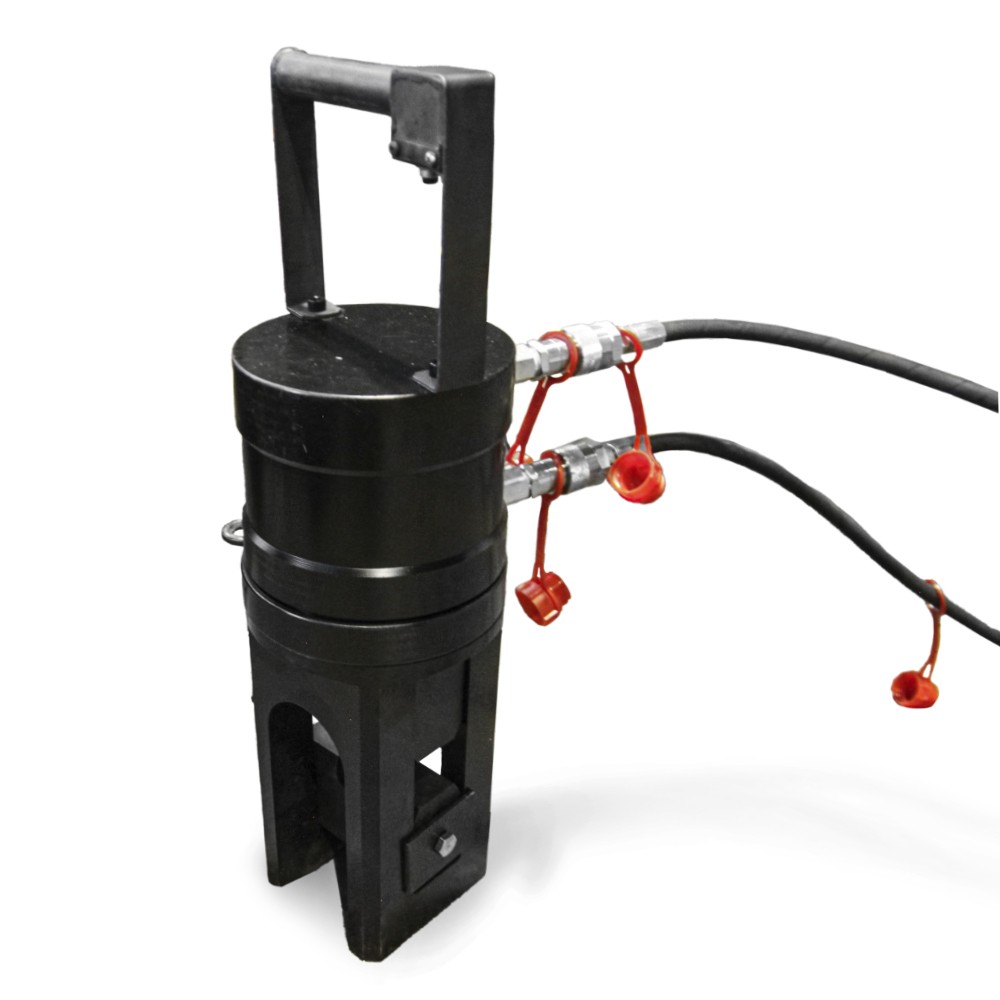

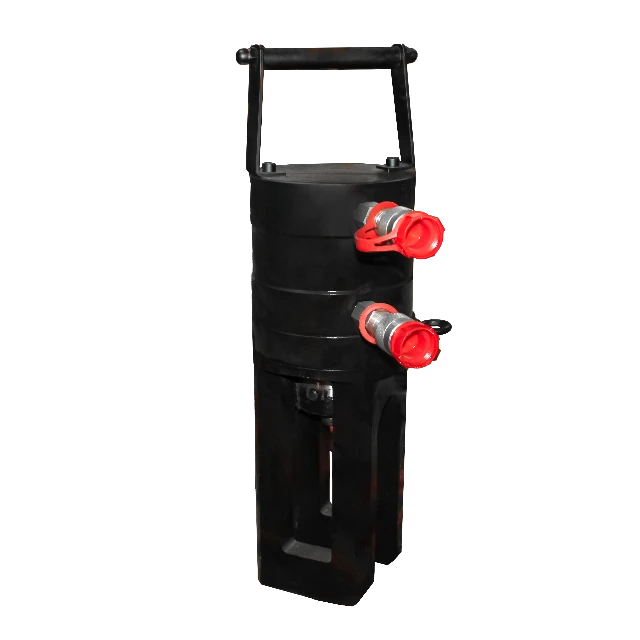

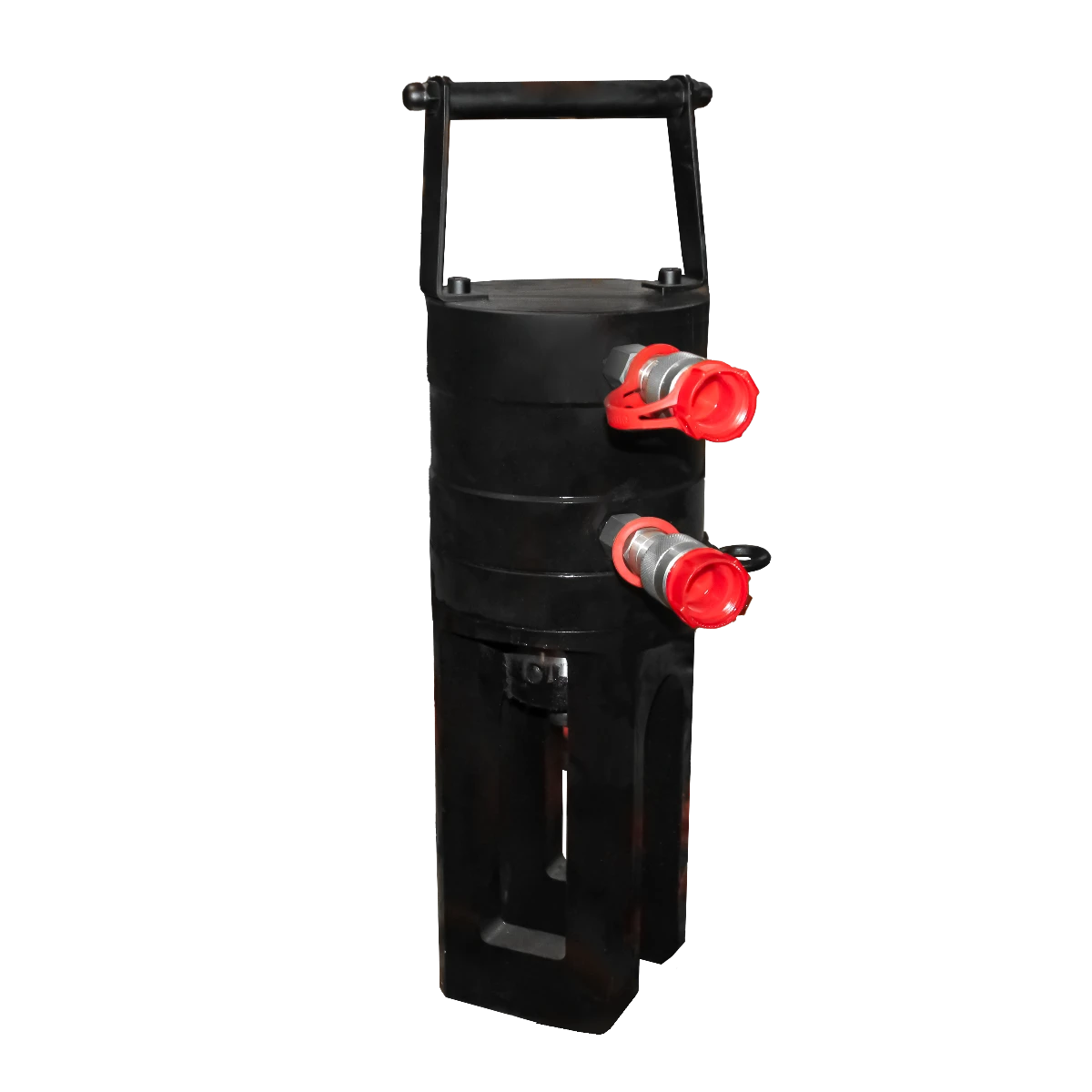

Пресс арматурный ПП-А100С без матриц; насосная станция с электроприводом с ручным упр.; комплект РВД, L=5м. Усилие 100 тс, номин. давление 70 МПа, диаметр профиля прутков 18-40 мм. Управление прессом гидрораспределителем с ручным управлением на насосной станции.
ПП-А100СКЭ
Пресс арматурный ПП-А100СУ (управление с пульта на рукоятке пресса)в комплекте с кабелем управления L= 6 м с разъемами; без матриц; насосная станция с электропр. с 4-х-лин. 3-х-позиц. гидрораспределителем без реле давления, комплект РВД L=5м. Усилие 100 тс, номин. давление 70 МПа, диаметр профиля прутков 18-40 мм.
ПП-А100СКУ
Пресс арматурный ПП-А100СУ (управление с пульта на рукоятке пресса)в комплекте с кабелем управления L= 6 м с разъемами; без матриц; насосная станция с электроприводом с 4-х-лин. 3-х-позиц. гидрораспределителем, с реле давления; комплект РВД L=5м. Усилие 100 тс, номин. давление 70 МПа, диаметр профиля прутков 18-40 мм

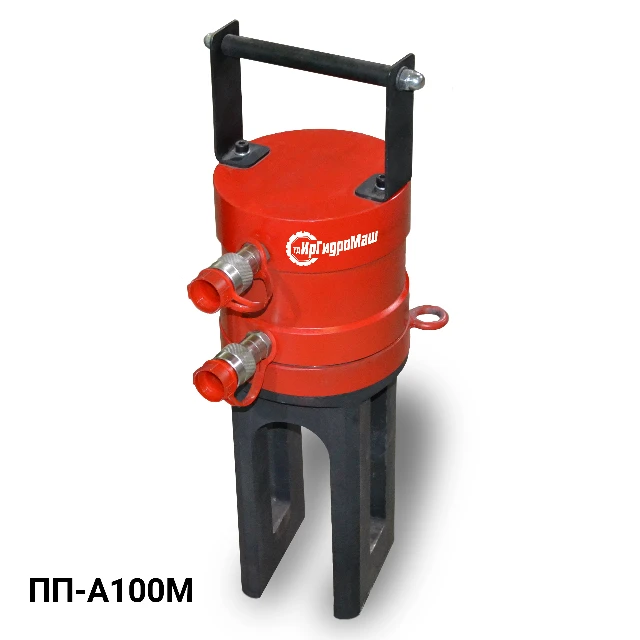

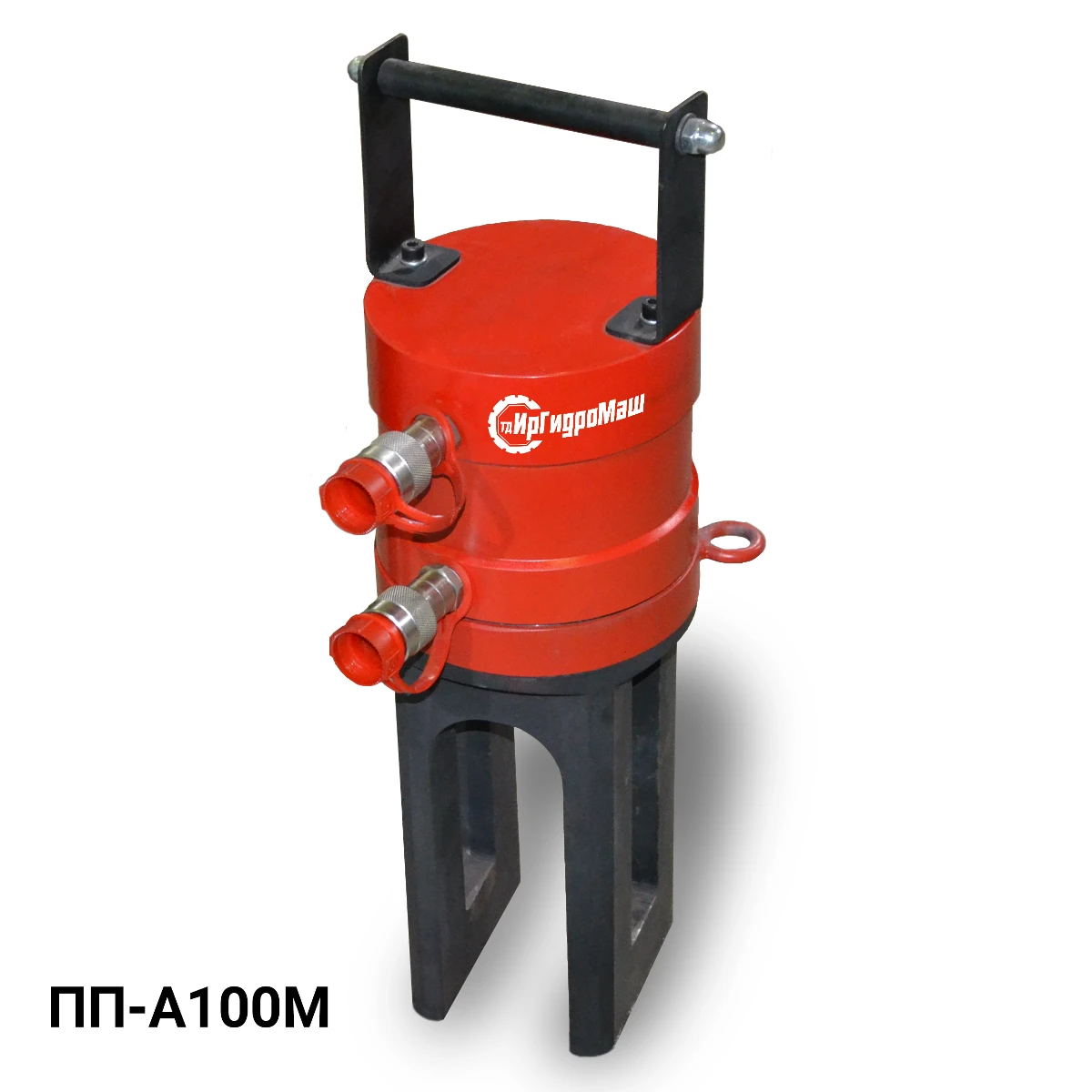

ПП-А100МК, ПП-А100МКЭ, ПП-А100МКУ
Пресс для работы в тяжелых условиях, с повышенным ресурсом и улучшенной конструкцией. Технические характеристики идентичны моделям: ПП-А100СК, ПП-А100СКЭ, ПП-А100СКУ Ключевые преимущества: новые уплотнения из фторпласта с присадками для долговечности, удобный узел крепления верхней матрицы для быстрой замены, предотвращение поворота штока при длительной эксплуатации, усиленные щеки в вилке и радиусы в окнах для снижения напряжений, а также корпус в стойком лакокрасочном покрытии красного цвета. Идеален для интенсивного использования в строительстве.
для привода прессов ПП-А80С, ПП-А100С: НЭР-2,0И20Т1С, станция насосная с электроприводом, 4-х-линейный 3-х-позиционный гидрораспределитель с ручным управлением, номин. давление 70МПа, номин. подача 2 л/мин, бак 20 л, 380 В для прессов ПП-А80(100)С;
для привода прессов ПП-А80СУ, ПП-А100СУ,- НЭЭ-2,0Н10Т1-РД-ПП-80: станция насоснаяс электроприводом, номинальное давление 70 МПа, подача 2,0 л/мин, 4х-линейный 3х поз. электромагнитный распределитель с открытым центром, гидросхема № 14, бак 10 л, 380 В, реле давления.
Варианты исполнения изделия «Система для механического соединения арматуры встык методом опрессовки муфтой»:

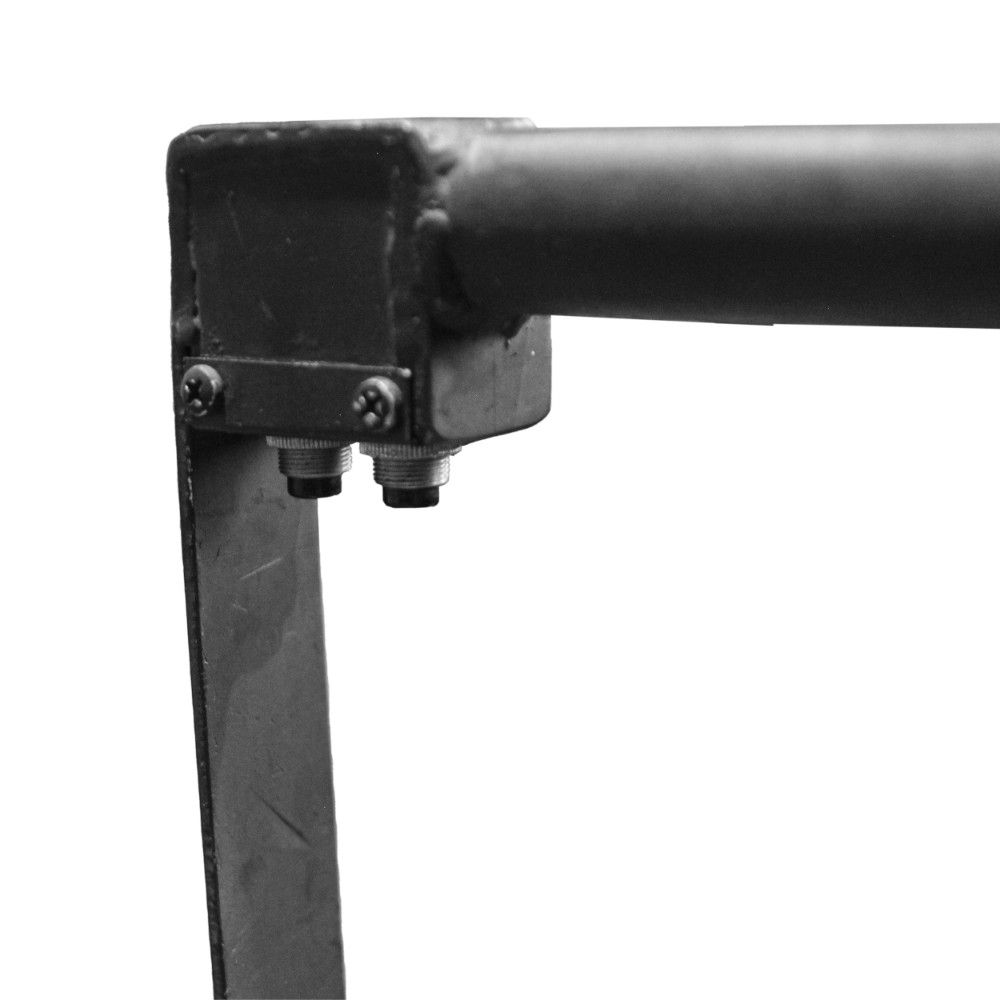

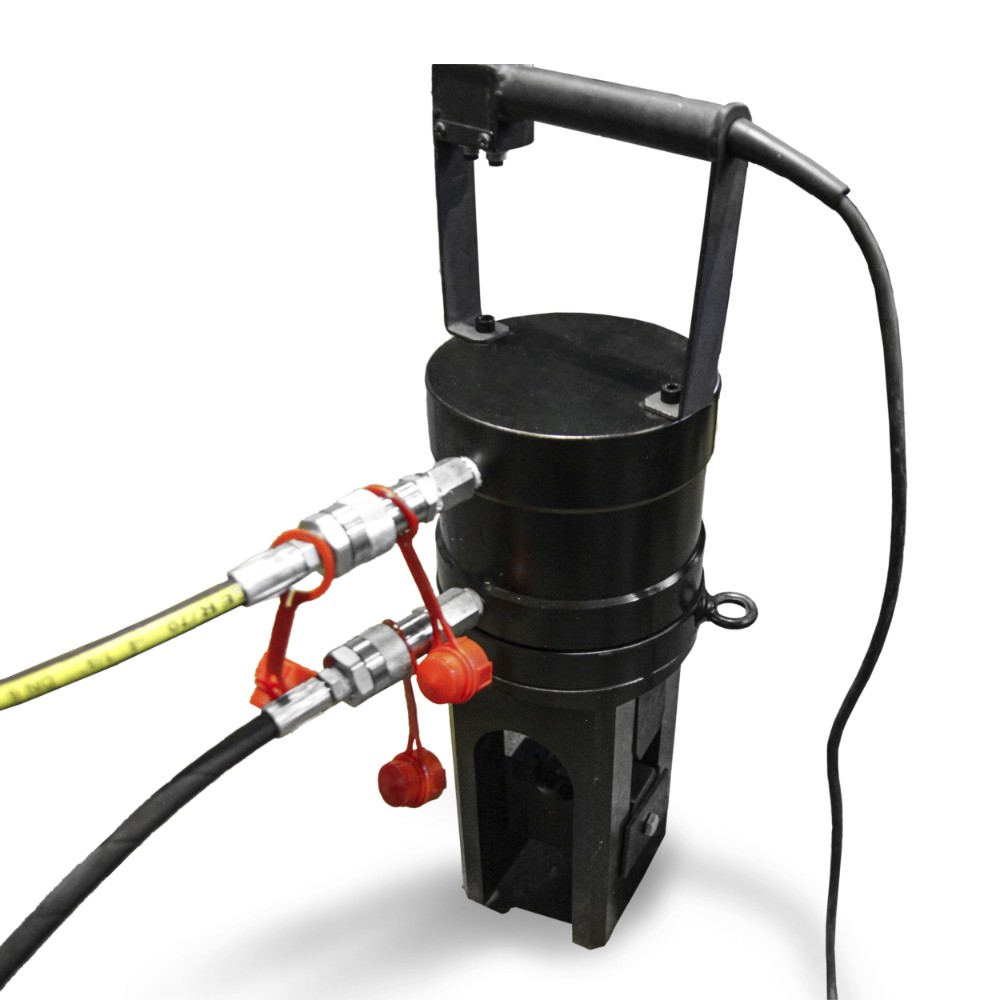

Системы ПП-А80СКУ, ПП-А100СКУ обеспечивают полуавтоматический цикл соединения арматуры встык опрессовкой муфты. Удобное управление опрессовкой с встроенного в пресс, на рукоятке, кнопочного пульта.
Обеспечение полуавтоматического цикла работы позволило увеличить производительность и исключить необходимость визуального контроля за давлением, усилием обжатия.
Опрессовка осуществляется включением и удержанием кнопки на ручке пресса при давлении 70 ± 0,1 МПа, с выдержкой (посредством установки на реле давления) 3…4 сек., далее происходит автоматический сброс давления гидравлической жидкости и подача в полость возврата.
Гидрораспределитель с открытым центром (на насосной станции) при нейтральном положении золотников позволяет жидкости из полости нагнетания по каналу в корпусе перетекать в сливную полость, что обеспечивает экономичный режим работы насосной станции в паузах между обжатиями.
Сертификация
Отчет «Анализ стабильности производства и качества механических опрессованных соединений арматурной стали классов А500С и А400 (А-III) диаметром 18-40 мм». Сертификация на соответствие техническим условиям ТУ 4842-026-77625325-2009 (НИИЖБ филиал ФГУП НИЦ «Строительство»).
Протокол испытаний на выносливость при растяжении соединений арматуры периодического профиля, опрессованных с гарантией выносливости (ОАО «ЦНИИС», «ЦНИИС-ТеСТ»).
Декларация о соответствии: Прессы гидравлические, модели ПП-А, соответствуют требованиям ТР ТС 010/2011; ТС 020/2011 «О безопасности машин и оборудования», Рег. номер ЕАЭС №RU Д-RU.РА01.В.73247/21 от 24.03.2021г.
