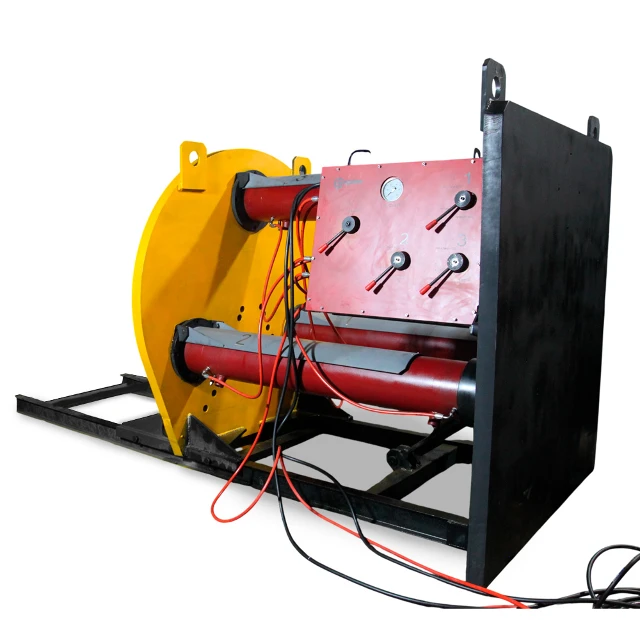

Установка обеспечивает продавливание труб диаметром от 1420 до 2020 мм на расстояние до 90 м с усилием 800 тс.
Установки серии УПБТ «Горизонт» предназначены для прокладки методом продавливания стальных и железобетонных труб в грунтах 1-3 категории при строительстве трубопроводов различного назначения, а также устройства футляров для прокладки инженерных коммуникаций. Оборудование находит широкое применение при прокладке водо-, нефте-, газопроводов и других инженерных коммуникаций под автомобильными и железными дорогами, в условиях плотной городской застройки и т.п.
Применение установокпродавливания труб обеспечивает прокладку коммуникаций без рытья траншей и разрушения инженерных сооружений находящихся на поверхности.
Высокое рабочее давление (70 МПа), используемое в гидросистеме установок УПБТ «Горизонт» позволяет обеспечить высокие удельные показатели и наилучшее сочетание силовых и массогабаритных параметров.
Надежность оборудования обеспечивается высокой степенью конструктивной проработки и применением высококачественных материалов и комплектующих изделий.
В конструкции установок используются гидравлические насосы и распределительная гидроаппаратура производства известной на мировом рынке фирмы «Bieri» (Швейцария).
Установки УБПТ «Горизонт» комплектуются маслостанциями с приводом от электродвигателя или двигателя внутреннего сгорания (для УПБТ-1000 используются насосные установки НДЭ30/16-150/40А960-П-Х-РУ). .
Кроме того, по желанию заказчика установка может комплектоваться многопоточной насосной станцией, обеспечивающей возможность подключения к ней гидравлического оборудования и инструмента (отбойный молоток, гайковерт, шлифовальная машина, шламовая помпа, электросварочный генератор и т.п.).
В зависимости от условий применения и максимального диаметра продавливаемых труб, установки серии УПБТ «Горизонт» разделяются на классы: легкий, средний, тяжелый, сверхтяжелый.
Для продавливания труб установками «Горизонт» применять горячекатаные бесшовные, сварные прямо-шовные и спирально-шовные стальные трубы, железобетонные коллекторы.
Для применения в твёрдых породах использовать трубы максимального диаметра.
Не выполнять прокладку труб в плывунных грунтах.
Применять установку только при заглублении продавливаемой трубы не менее чем на 0,5 м ниже уровня промерзания грунта.
На дно котлована должна быть уложена армированная железобетонная подушка толщиной не менее 20 см, с горизонтальной поверхностью.
Опорная стенка котлована должна быть выложена армированным железобетоном толщиной не менее 20 см, выполнена вертикально и перпендикулярно донной подушке.
При устройстве тоннелей с укладкой железобетонных колец в качестве головной части установки для продавливания труб применяется проходческий щит УУТ-1200.

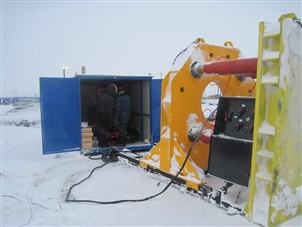

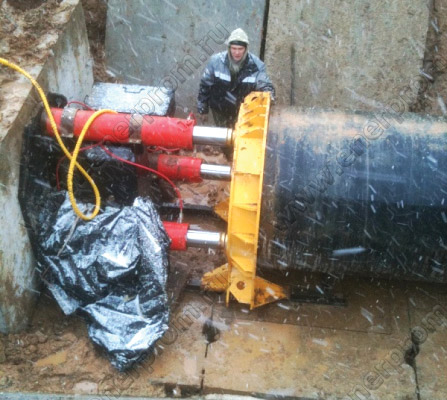

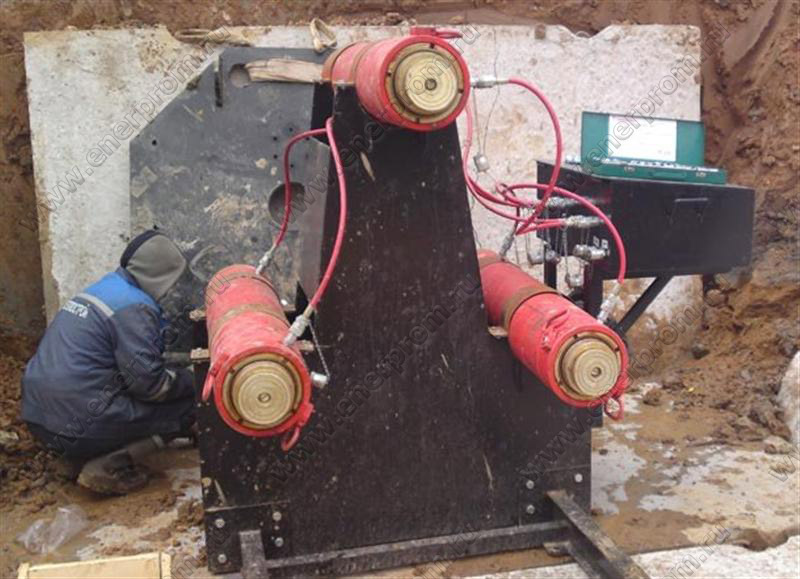

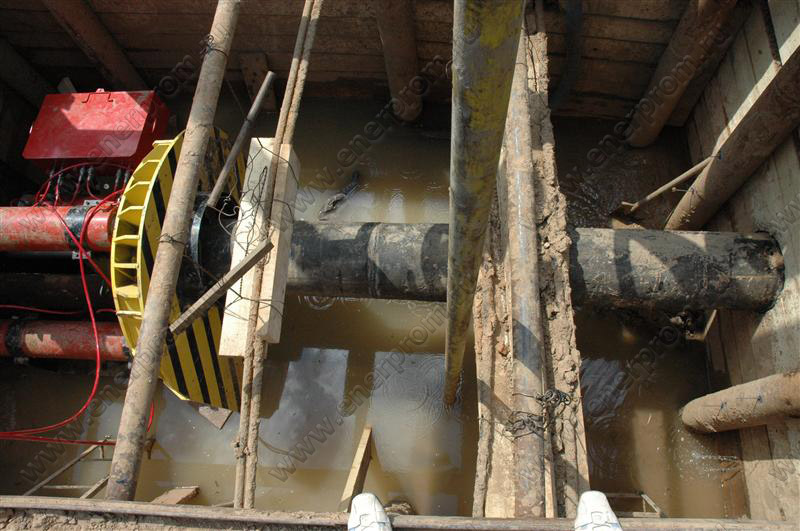

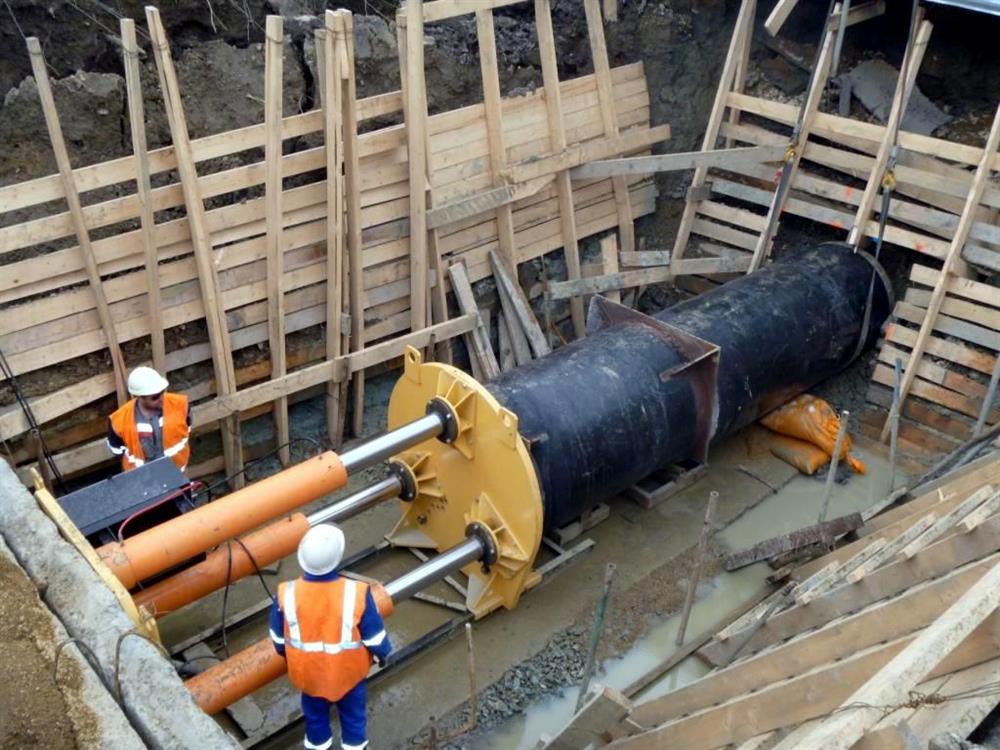

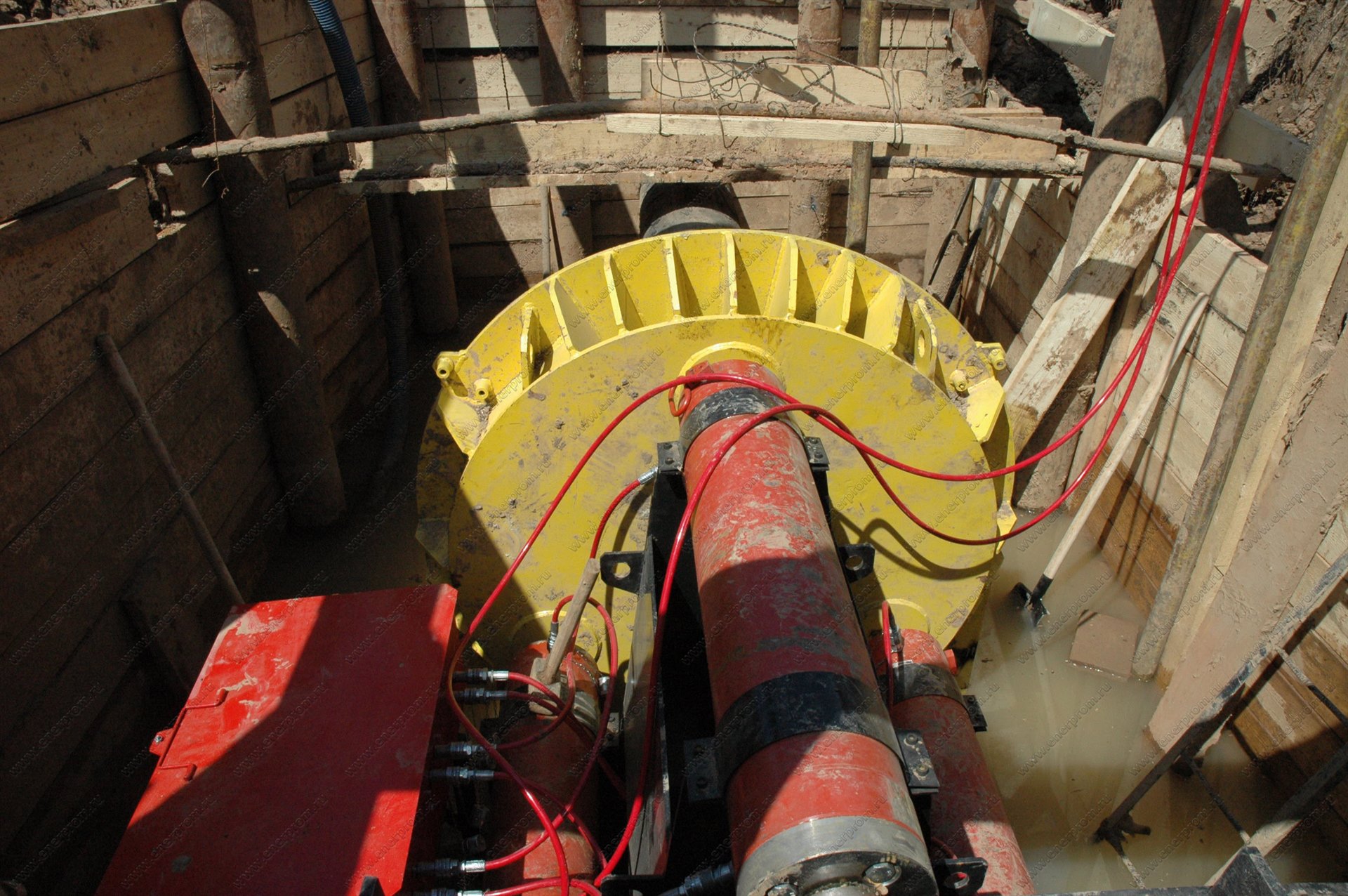

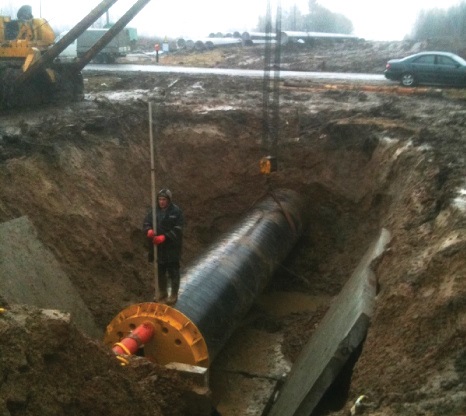

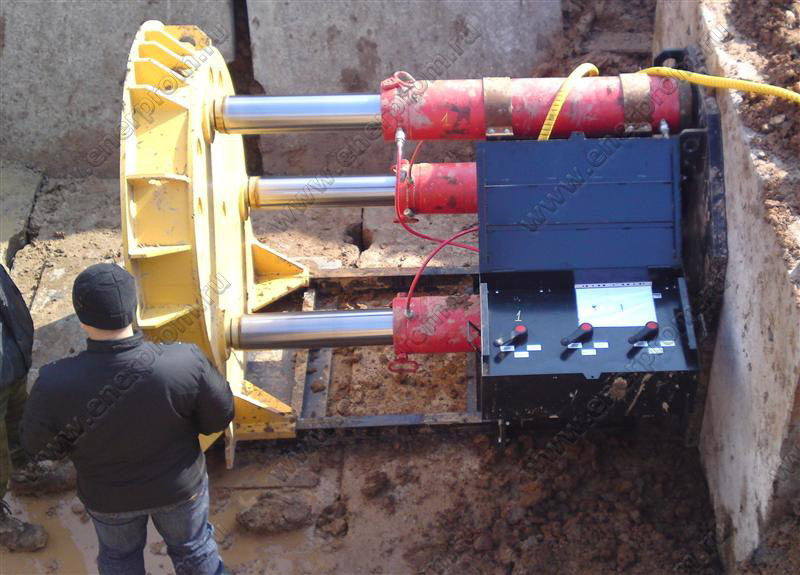

УПБТ «Горизонт» в работе

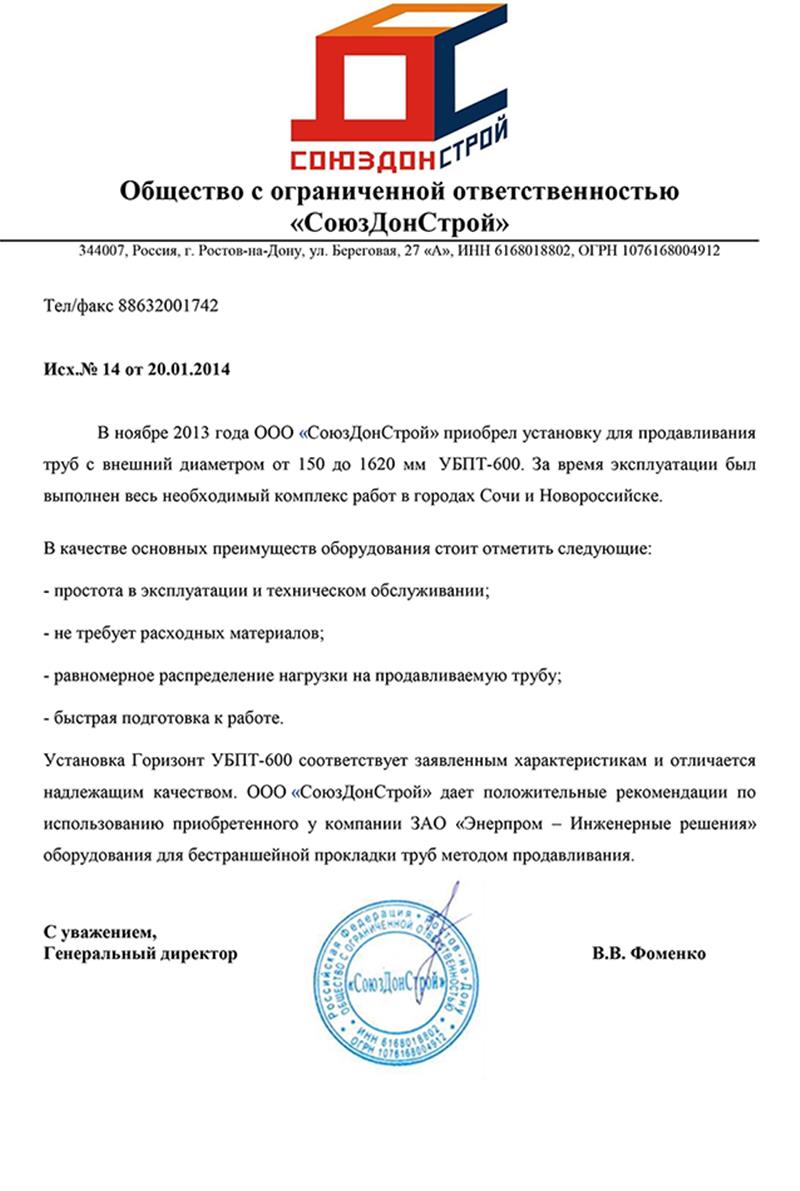

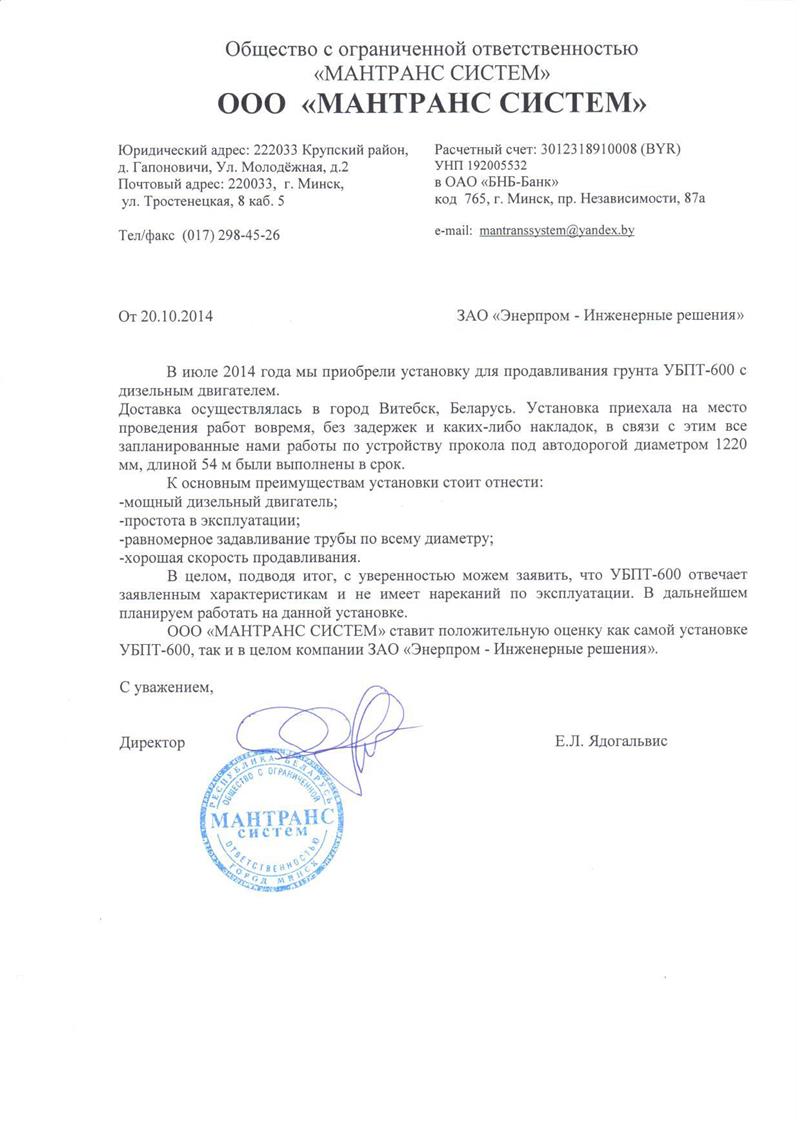

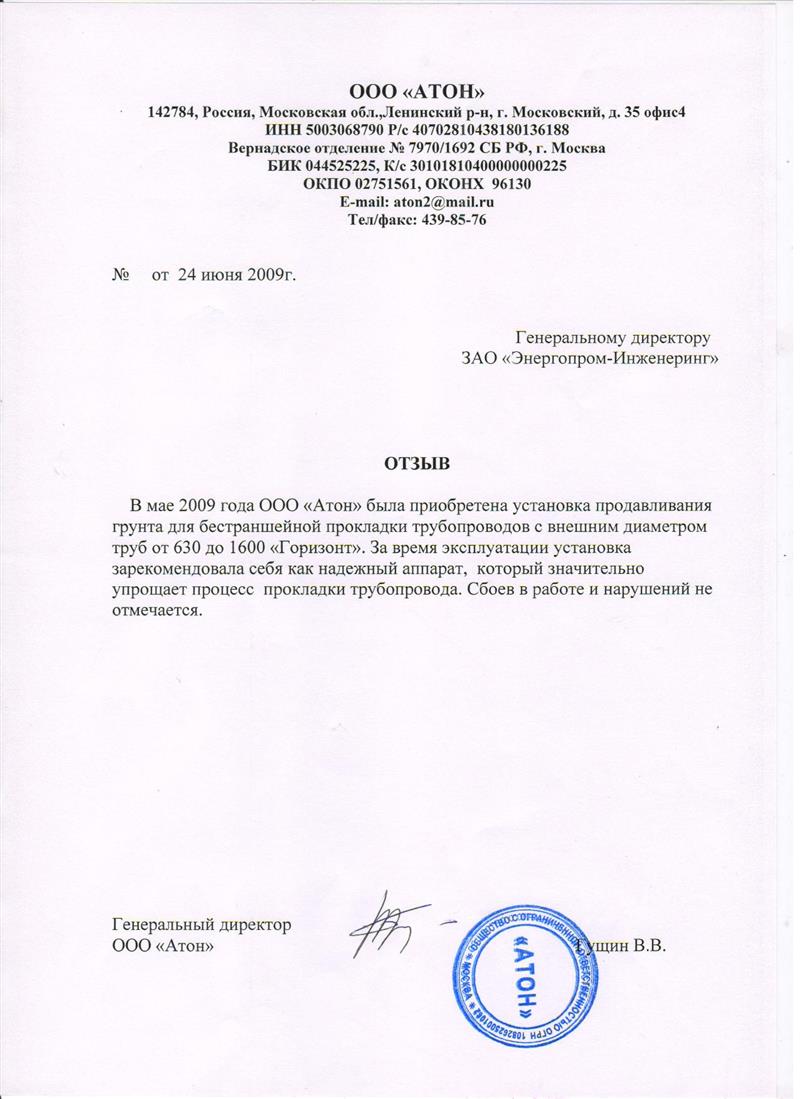

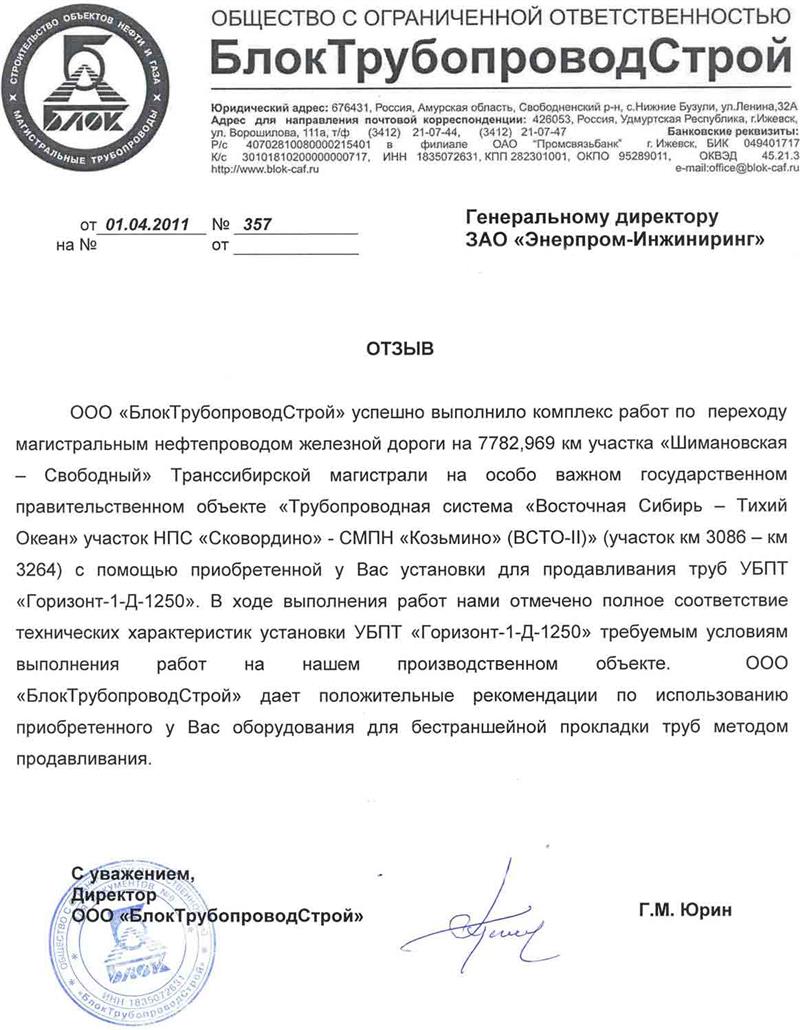

Отзывы клиентов
