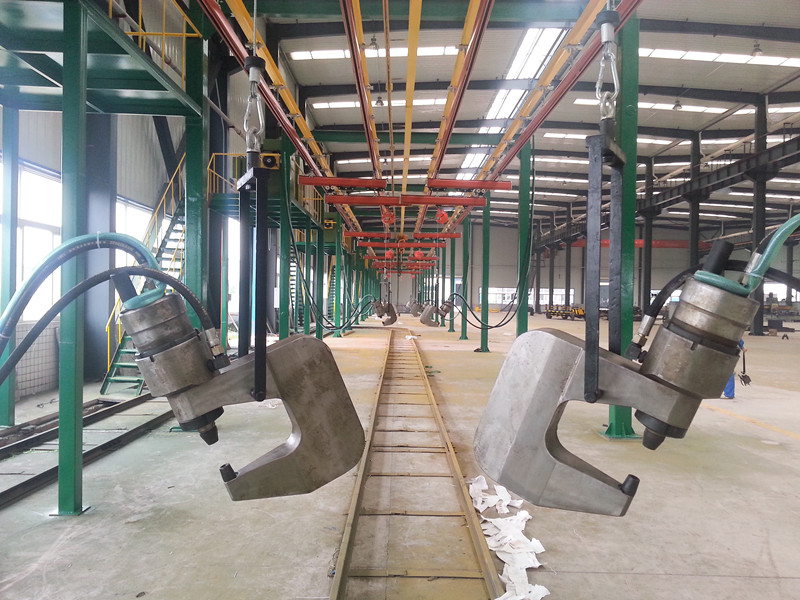

Гидроскобы клепальные подвесные

Предназначены для применения в составе гидравлических клепальных агрегатов серии К7АВ.

Гидроскоба состоит из скобы, гидроцилиндра с гидравлическим возвратом поршня, подвижного пуансона, неподвижной матрицы, кнопок управления на рукоятке.

Задать вопрос

Получить КП

Описание

Подвесные гидроскобы предназначены для применения в составе гидравлических клепальных агрегатов серии К7АВ.

Гидроскоба состоит из:

скобы;
гидроцилиндра с гидравлическим возвратом поршня;
подвижного пуансона;
неподвижной матрицы;
кнопок управления на рукоятке.

Подвесная гидроскоба удобна в управлении и эксплуатации.

Технические характеристики подвесной гидроскобы

Артикул клепального агрегата	К7АВ -30		К7АВ -40	К7АВ -50	К7АВ -63
Артикул гидроскобы	К7/20/H/SП	К7/30/H/SП	К7/40/H/SП	К7/50/H/SП	К7/63/H/SП
Номинальное усилие, тс	20	30	40	50	63
Ширина зева,S, мм	80	80	90	120	150
Макс. диаметр заклепки, мм:
холодная клепка,	10	13	14	16	16
горячая клепка	16	20	22	24	27

*) «H» – глубина зева до оси; «S» – ширина зева, мм, «П» – подвесная, «7» – номинальное давление, 7,5/7, МПа

Артикул клепального агрегата, К7АВ -30				Артикул клепального агрегата, К7АВ -30
№п.п	Артикул гидроскобы	Глубина зева до оси, H, /ширина зева, S, мм	Масса, кг	№п.п	Артикул гидроскобы	Глубина зева до оси, H, мм	Масса, кг
1	К7/20/80/80П	80/80	28	1	К7/30/80/80П	80/80	34
2	К7/20/100/80П	100/80	32	2	К7/30/100/80П	100/80	38
3	К7/20/120/80П	120/80	35	3	К7/30/120/80П	120/80	45
4	К7/20/140/80П	140/80	38	4	К7/30/140/80П	140/80	51
5	К7/20/160/80П	160/80	42	5	К7/30/160/80П	160/80	56
6	К7/20/180/80П	180/80	45	6	К7/30/180/80П	180/80	60
7	К7/20/200/80П	200/80	50	7	К7/30/200/80П	200/80	67
8	К7/20/220/80П	220/80	54	8	К7/30/220/80П	220/80	72
9	К7/20/240/80П	240/80	59	9	К7/30/240/80П	240/80	79
10	К7/20/260/80П	260/80	64	10	К7/30/260/80П	260/80	85
				11	К7/30/280/80П	280/80	90
				12	К7/30/300/80П	300/80	99
Артикул клепального агрегата, К7АВ -40				Артикул клепального агрегата, К7АВ -50
1	К7/40/110/90П	110/90	53	1	К7/50/120/120П	120/120	77
2	К7/40/140/90П	140/90	60	2	К7/50/160/120П	160/120	92
3	К7/40/170/90П	170/90	68	3	К7/50/200/120П	200/120	108
4	К7/40/200/90П	200/90	75	4	К7/50/240/120П	240/120	122
5	К7/40/230/90П	230/90	87	5	К7/50/280/120П	280/120	137
6	К7/40/260/90П	260/90	95	6	К7/50/320/120П	320/120	155
7	К7/40/290/90П	290/90	104
8	К7/40/320/90П	320/90	115
Артикул клепального агрегата, К7АВ -63
1	К7/63/180/150П	180/150	143
2	К7/63/220/150П	220/150	163
3	К7/63/260/150П	260/150	194

Читать полное описание

Заказать модель с Вашими параметрами

:

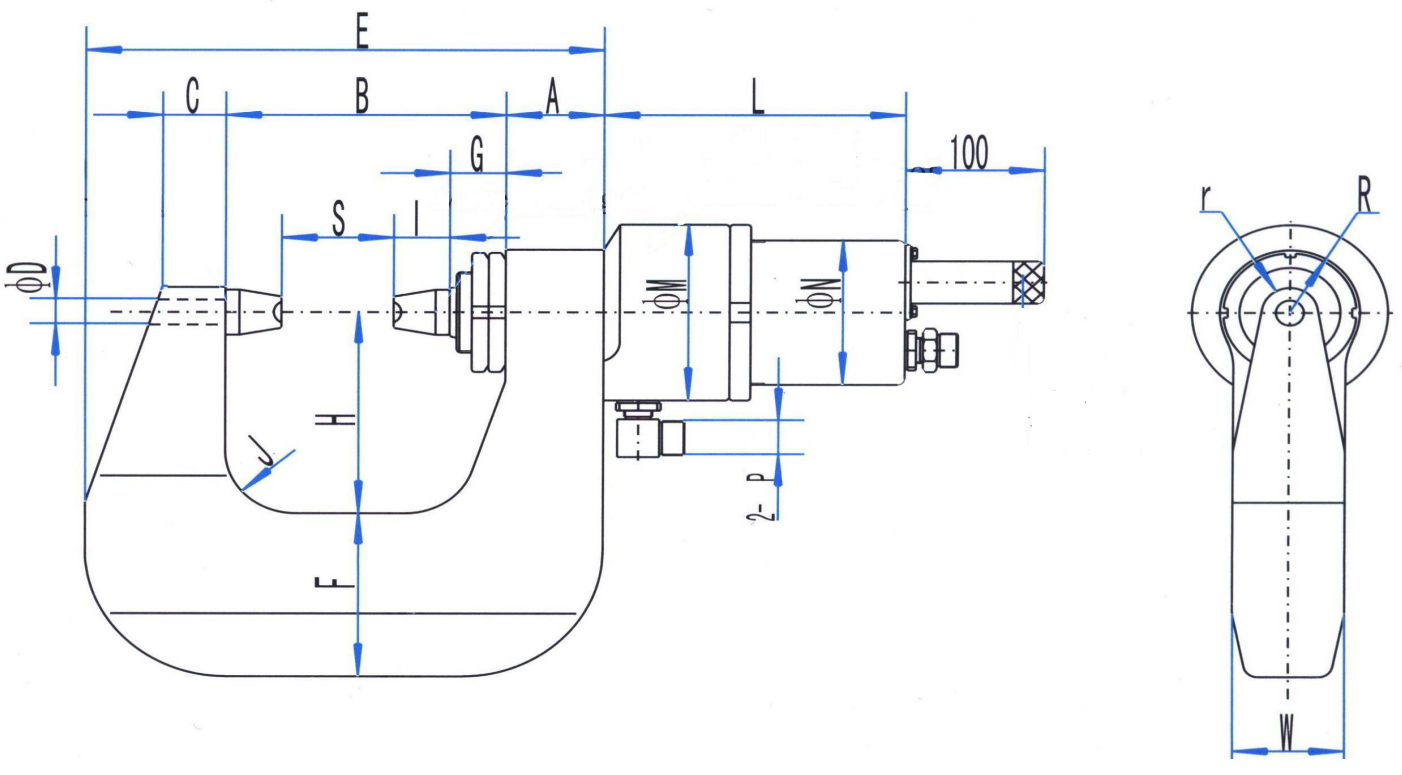

Ном. усилие клепки, тс:
Глубина зева скобы до оси, Н, мм:
А, мм:
B, мм:
C, мм:
Е, мм:
F, мм:
G, мм:
I, мм:
J, мм:
L, мм:
M, мм:
N, мм:
R, мм:
r, мм:
W, мм:
P:
