Выпрессовщик центрального пальца балансирной балки бульдозера Caterpillar D9R

Выпрессовщик ВП100ББК-К предназначен для выпрессовки центрального пальца балансирной балки бульдозера Caterpillar D9R при демонтаже балансирной балки в ходе выполнения ремонтных работ ходовой части. Выпрессовщик, модель ВП100ББК-К, поставляется в комплекте с ручным насосом и соединительно-распределительными компонентами гидросистемы; модель ВП100ББК,-без ручного насоса и компонентов гидросистемы.

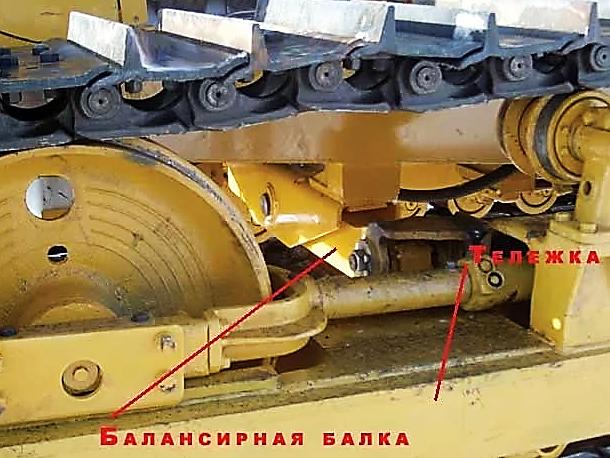

*) Шарнирные балансирные балки на оси качания сохраняют ориентацию рамы опорных катков при работе бульдозера.

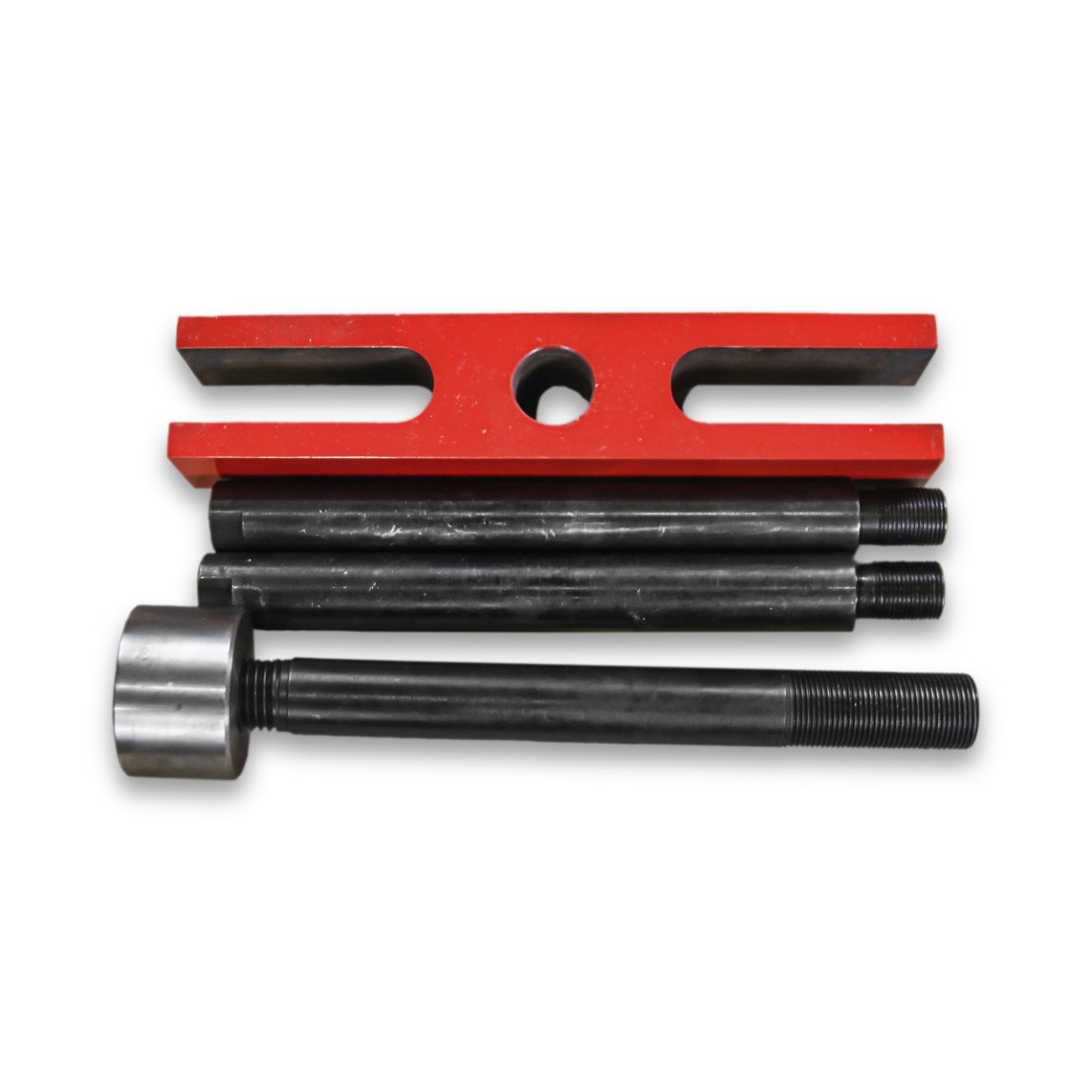

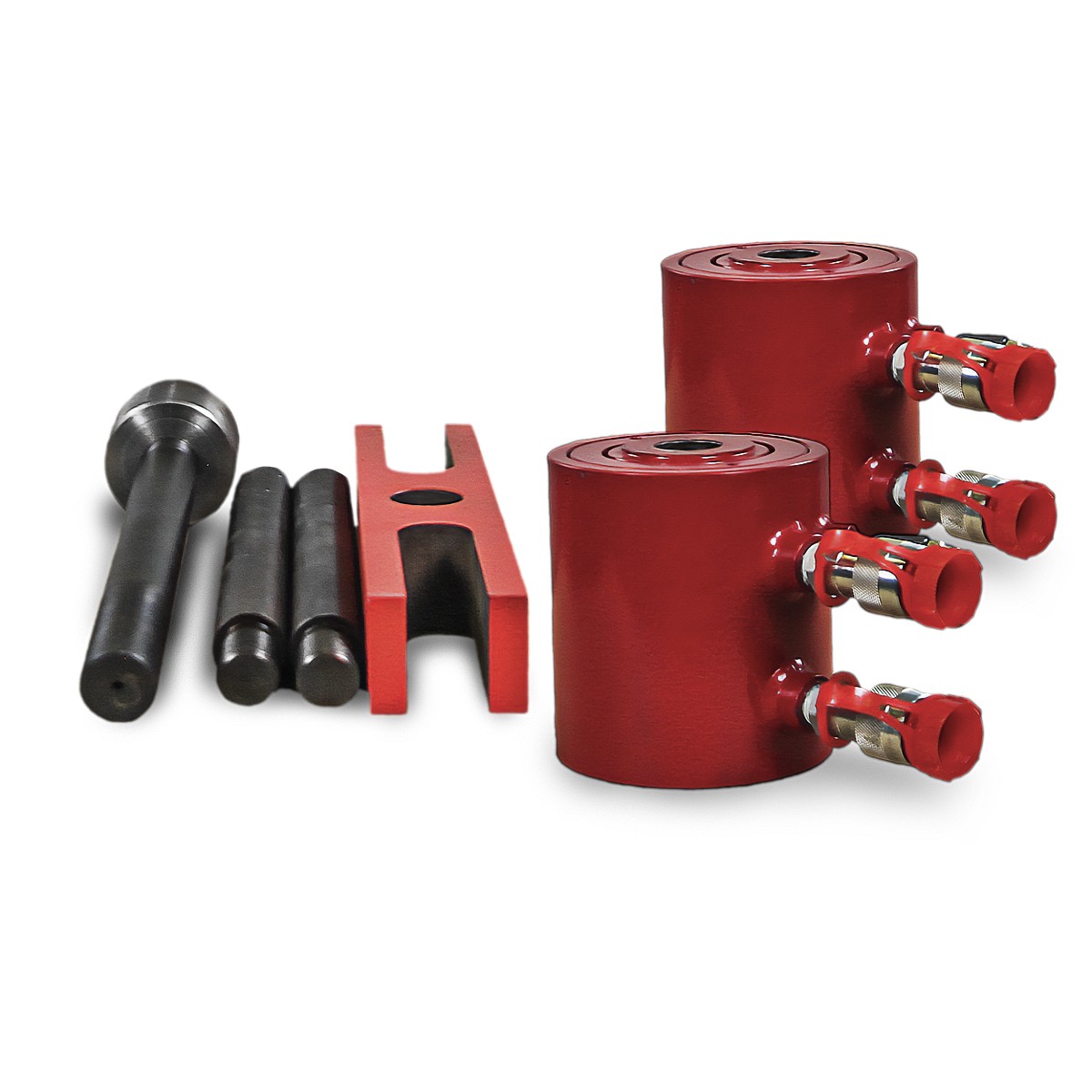

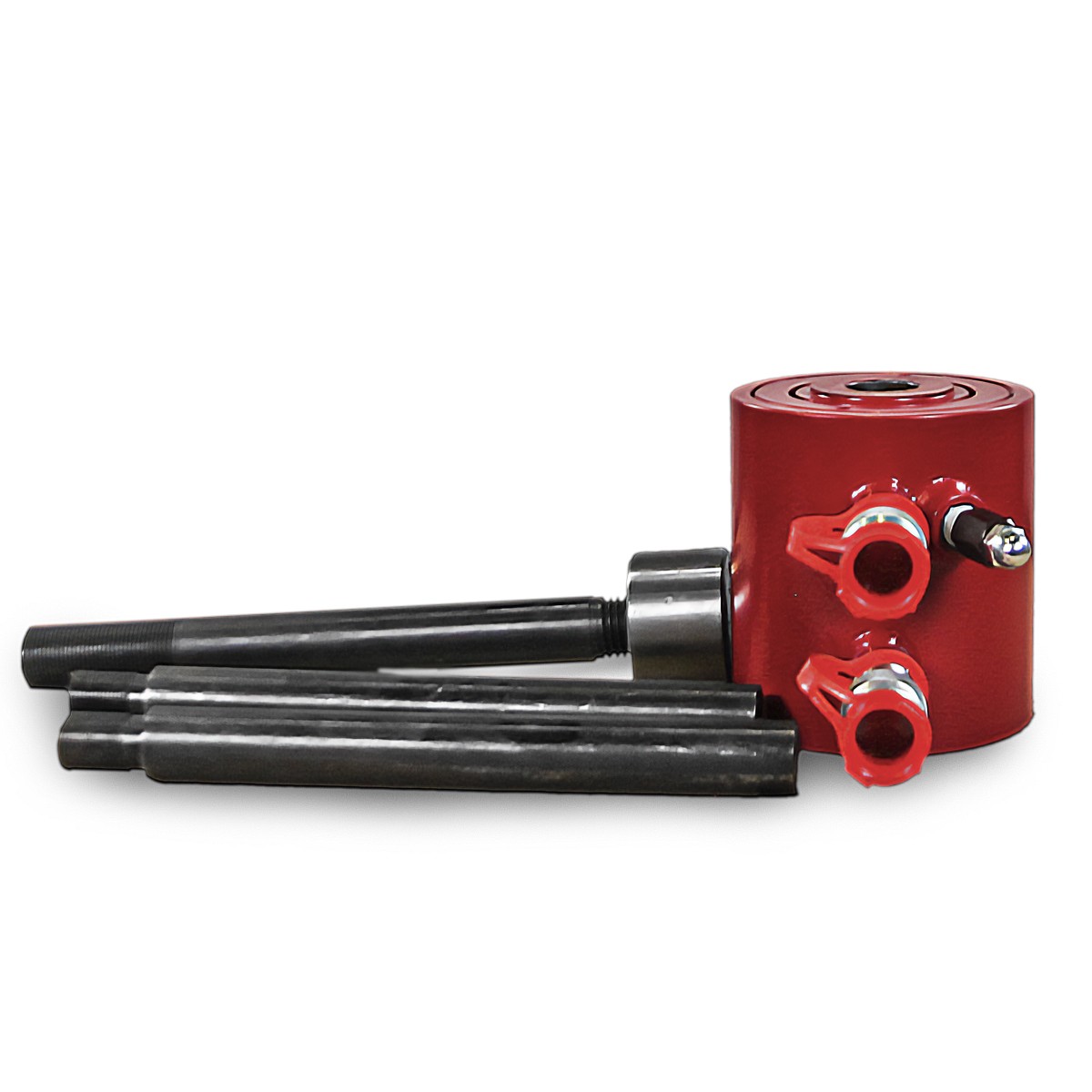

Комплект выпрессовщика гидравлического ВП100ББК:

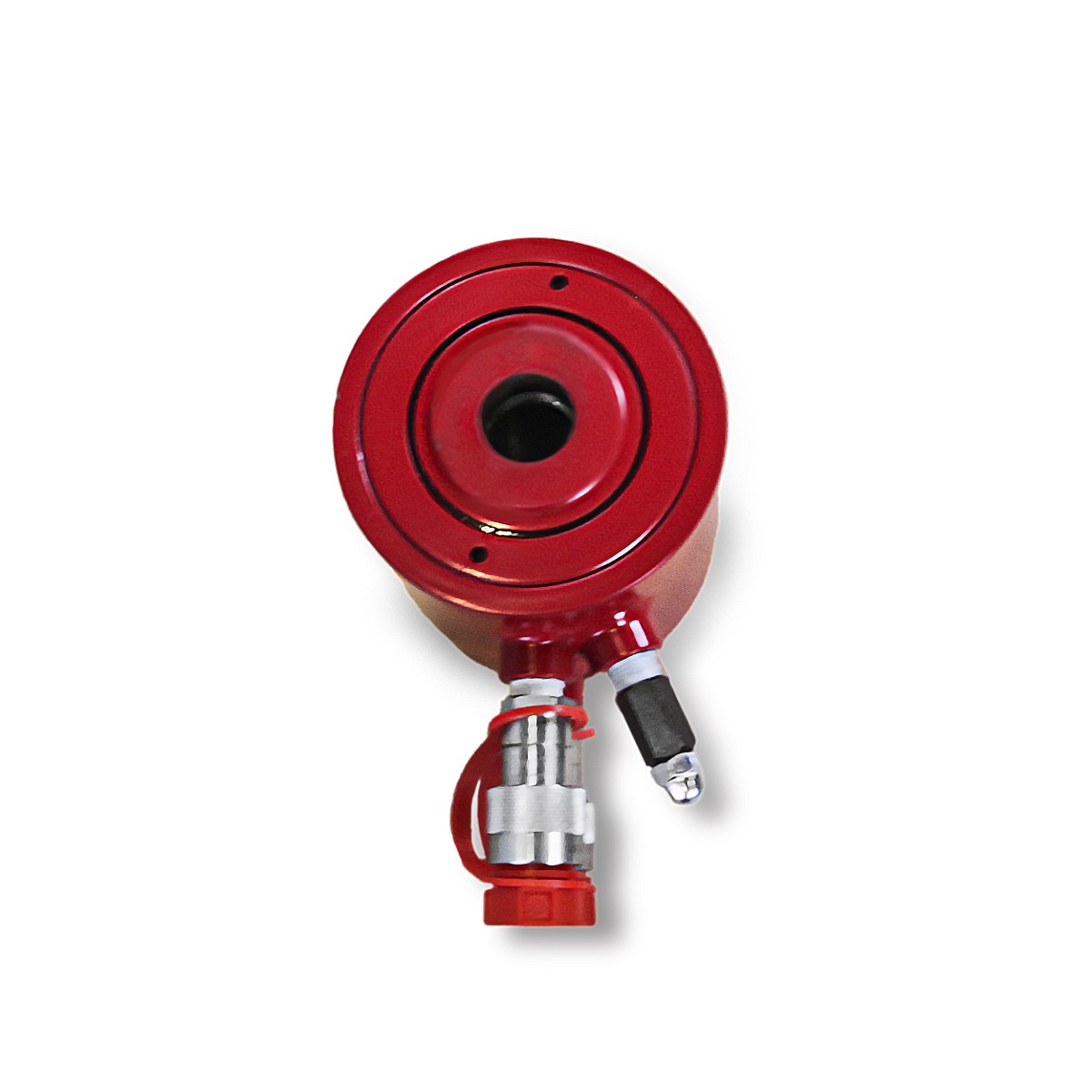

• домкрат с полым штоком ДП50Г50, Ø отверстия в штоке 33 мм (2 шт),
• реакционная балка,
• шпилька тяговая,
• гайка,
• шпильки опорные (2 шт).

Комплект комплекта ВП100ББК-К:

• выпрессовщик ВП100ББК,
• ручной насос НРГ-7020Р, РВДИ1000К, длина 1 м (2 шт), РВДИ3000К, длина 3 м (4 шт),
• кран регулировочный 2-х-ходовой КР-2 (1 шт),
• распределитель линейный РПЛ1-4 (1шт),
• полумуфта БРСД004 (2 шт).

Порядок применения выпрессовщика:

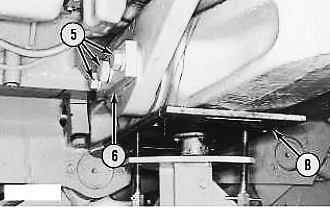

В соответствии с указаниями инструкции компании Caterpillar Inc по ремонту ходовой части бульдозеров D9R освободить балансирную балку от рам опорных катков и обеспечить ее предохранение от падения.

Установить выпрессовщик в рабочее положение:

• открутить болты и снять планку с седла балансирной балки для доступа к центральному пальцу;
• закрутить шпильку тяговую в отверстие центрального пальца (резьба 1 1/4 -12UNF-2A);
• закрутить шпильки опорные в смежные с центральным пальцем отверстия в седле (резьба 1-14UNS-2A);
• установить домкраты ДП50Г50 на шпильки опорные;
• установить реакционную опору на шпильку тяговую и шпильки опорные, закрутить гайку на шпильку тяговую со стороны реакционной опоры до полного прижатия домкратов к седлу;

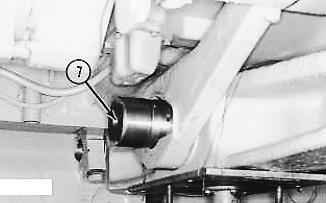

• подать давление в поршневые полости домкратов, наблюдать полное выдвижение штоков на 50 мм и выпрессовку пальца, снять выпрессовщик.
• Удалить палец, удалить балансирную балку следуя инструкции компании Caterpillar Inc.
