Комплекс гидравлический для подъёма поворотной платформы экскаваторов КГПЭ4-160

Комплекс предназначен для подъема и удержания поворотной платформы карьерных экскаваторов карьерных экскаваторов производства ООО «ИЗ-Картекс им. П.Г.Коробкова»:

ЭКГ-8; ЭКГ-10; ЭКГ-12 – без доборных гидравлических платформ;

ЭКГ-15; ЭКГ-18; ЭКГ-20 – с доборными гидравлическими платформами;

при проведении плановых и экстренных ремонтов в полевых условиях в добывающих отраслях промышленности.

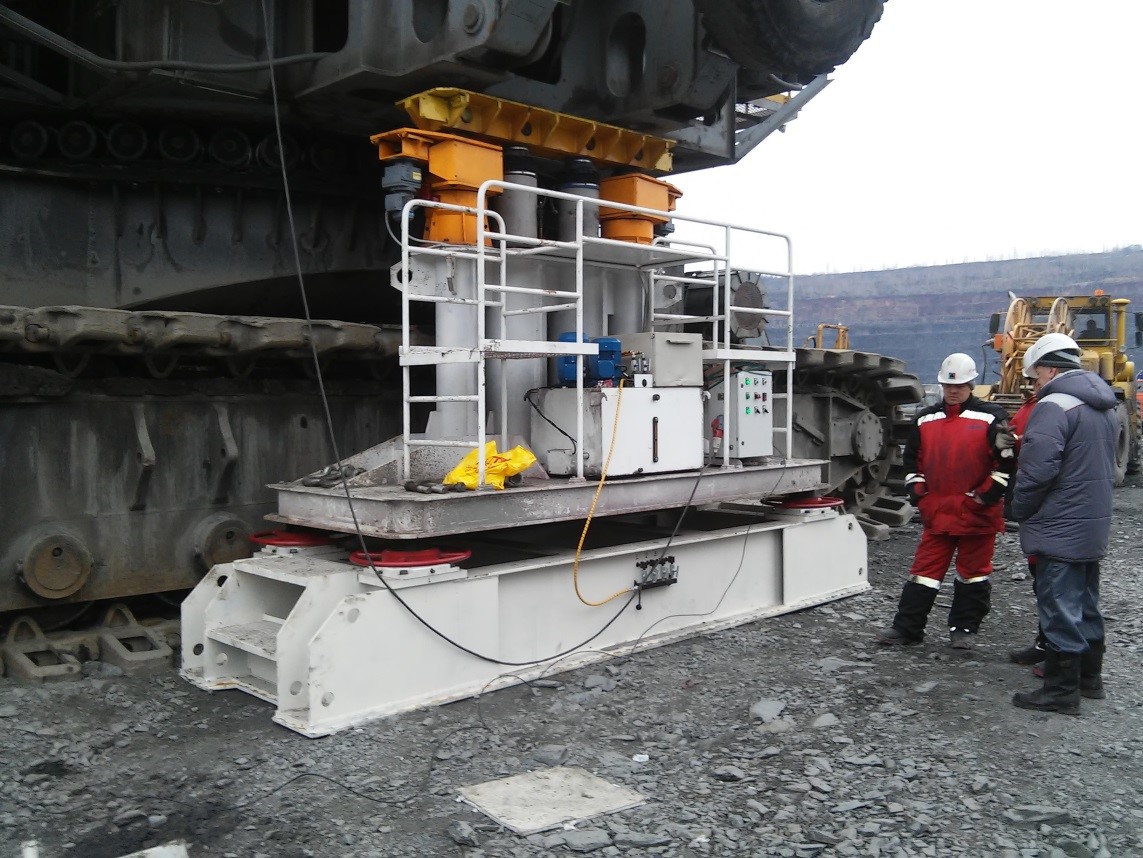

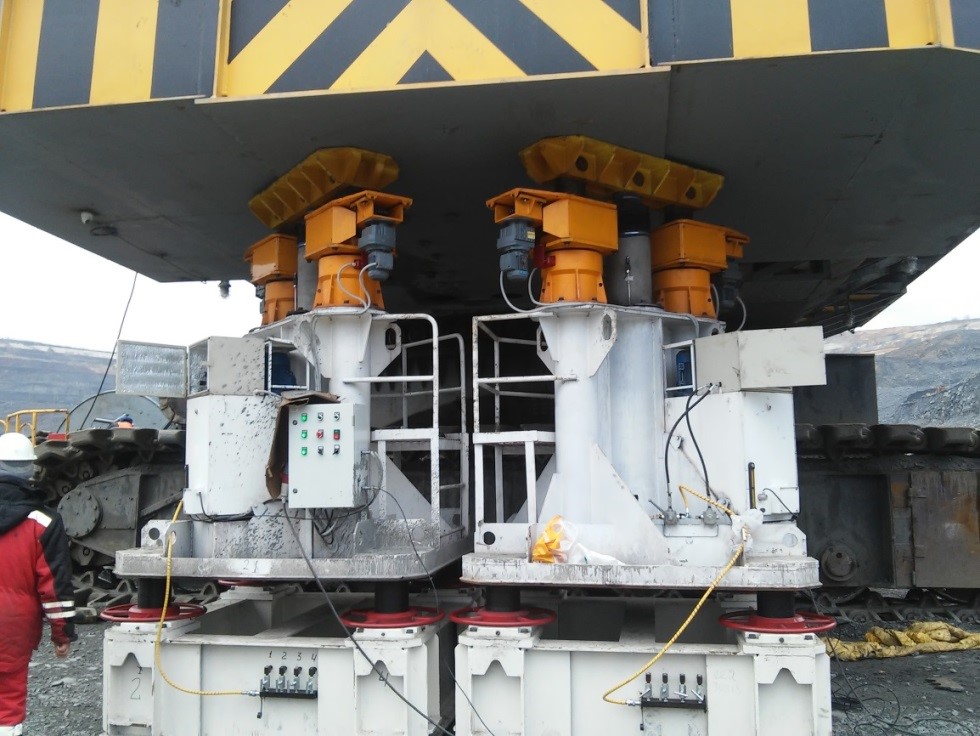

Подъем поворотной платформы экскаватора осуществляется с помощью гидравлических стоек, две задние стойки, устанавливают под заднюю часть платформы, одну переднюю – устанавливают под переднюю часть платформы, стойки оборудованы гидрозамками и страхующими винтовыми опорами.

Доборные платформы оборудованы гидравлическими домкратами, обеспечивающими дополнительную начальную высоту подъема поворотной платформы экскаватора.

Комплекс гидравлический КГПЭ4-160 эксплуатируется на Лебединском ГОКе с 2016г.

Оснащение стоек:

• Металлоконструкция стоек включает платформу доборную, основание, площадку обслуживания, опору (балку) верхнюю.
• Платформа доборная включает 4 домкрата, ном. усилием по 139 тс, ход штока 400 мм.
• Гидроцилиндры (передний – 2 шт., задний- по 1 шт.). Штока гидроцилиндров оснащены защитой от повреждений и сварочных брызг.
• Винтовые опоры с гайкой фиксации. Гайки фиксации снабжены автоматическим электроприводом с возможностью ручного вращения.
• Индивидуальная встроенная насосная станция с системой управления подъемом/опусканием. Гидролинии, соединяющие насосную станцию и гидроцилиндры, выполнены из металлических трубок.
• Датчикики высоты подъема.
• Датчики положения гаек фиксации винтовых опор.
• Система защиты от неуправляемого опускания: гидрозамки на каждом из гидроцилиндров и опорные винты с гайкой фиксации.
• Для запуска комплекса при отрицательных температурах предусмотрен подогрев рабочей жидкости.
• Электропитание стоек 380В с изолированной нейтралью, с защитой кабеля от повреждений прокладкой в металлических трубках.

Электронная система управления комплексом включает: шкафы местного управления подъемом/ опусканием каждой стойки; центральный дистанционный пульт управления подъемом/опусканием всех стоек одновременно.

• КГПЭ4-100 – система подъёма/опускания поворотной платформы экскаваторов производства ООО «ИЗ-Картекс им. П.Г.Коробкова» ЭКГ-8И-У; ЭКГ6,3УС-У; ЭКГ-4У-У;
• КГПЭ4-125 – система подъёма/опускания поворотной платформы экскаваторов производства ООО «ИЗ-Картекс им. П.Г.Коробкова» ЭКГ-8И, ЭКГ-10, ЭКГ-12К;
• КГПЭ4х500 – система подъёма/опускания карьерного экскаватора весом до 1645 тонн. Применен для подъема карьерного экскаватора, модель P&H 4100 XPC (США).
