Гидравлические скобы серии 70 Мпа предназначены для клепки заклепками диаметром до 25 мм, номинальное давление до 70 МПа.
Различные варианты клепальных гидроскоб охватывают практически все виды клепальных работ, выполняемых при ремонте и производстве подвижного состава железных дорог; для сборочных и ремонтных работ в автомобильной промышленности; для общепромышленных целей.

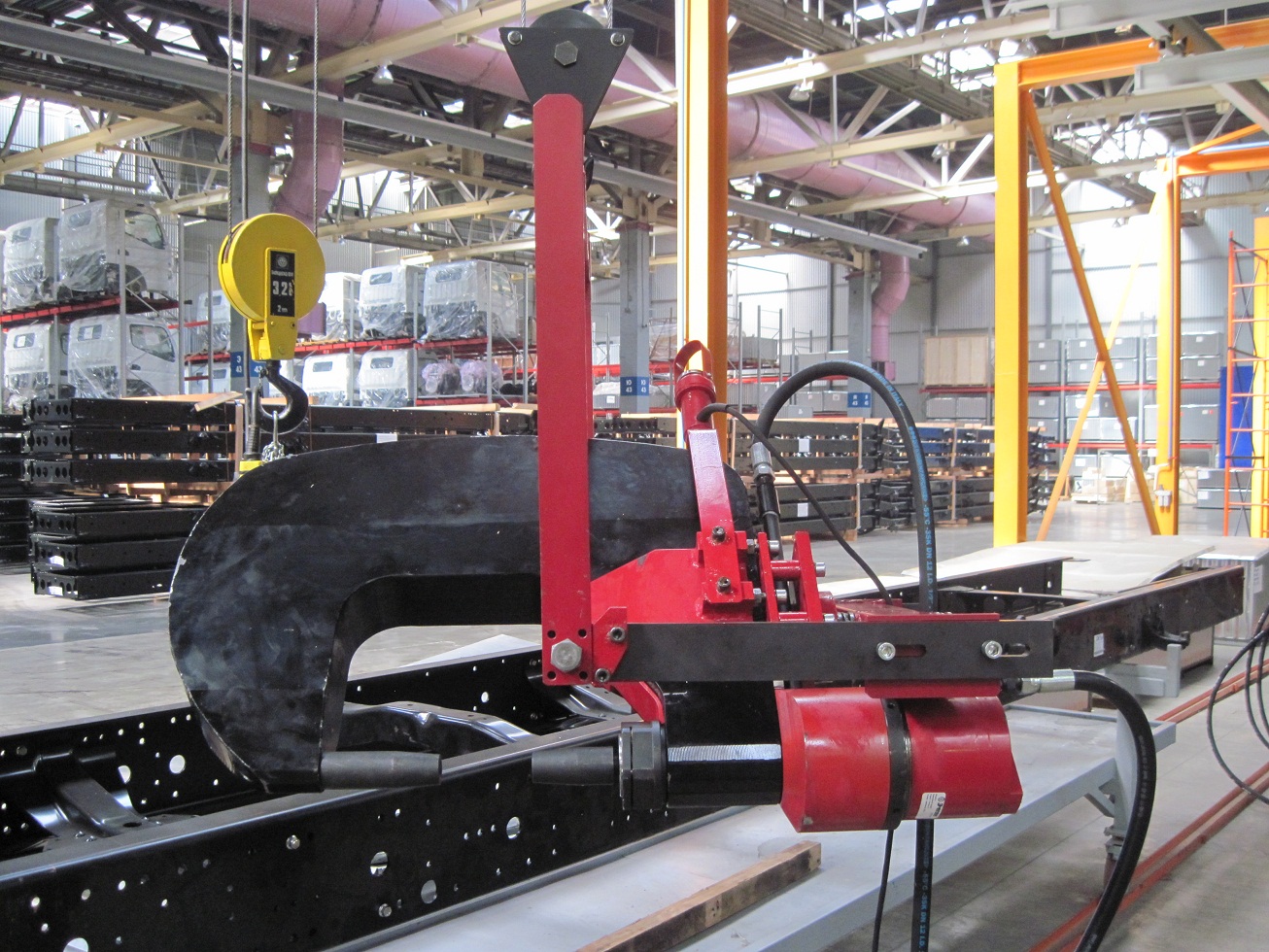

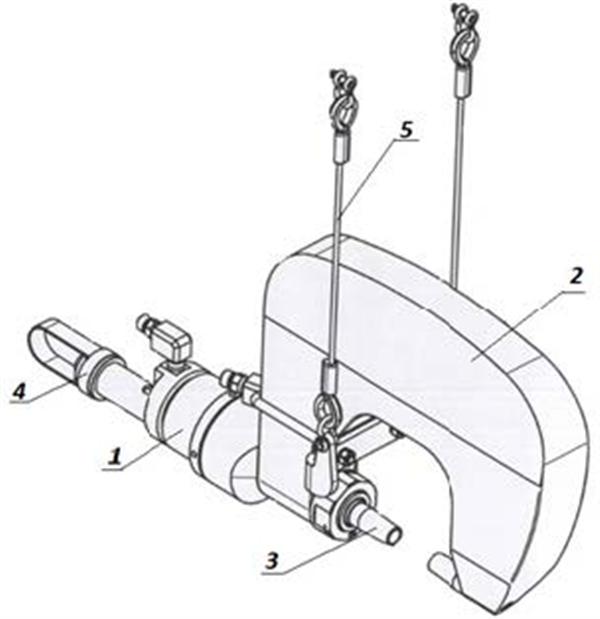

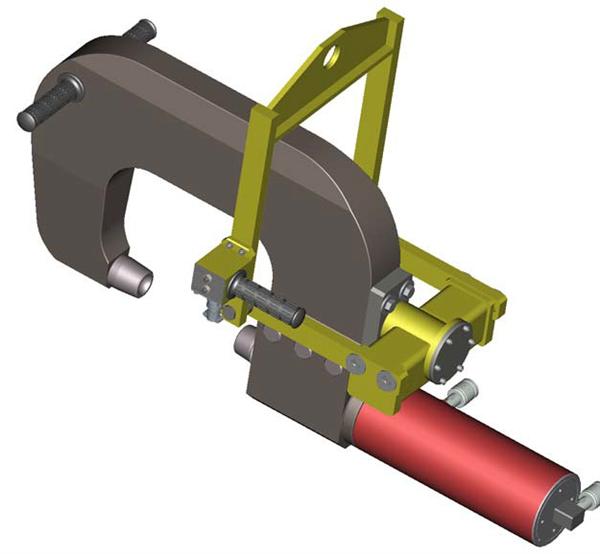

Гидроскоба включает:
скобу;
гидроцилиндр с пружинным или гидравлическим (в артикуле буква «Г») возвратом поршня, на штоке которого установлен пуансон;
матрицы, рукоятки, ручки, кнопочный пост управления на рукоятке с кабельными разъемами (кроме ПП-31010Г, К14/216/130);
рым-болт у тяжелых моделей для подвешивания на пружинном балансире;
полумуфты быстроразъемных соединений.
Ряд гидроскоб с усилием 40 тс оснащен универсальными такелажными скобами.
По заказу, гидравлические скобы комплектуются маслостанцией с электроприводом, на колесной раме, рукавами высокого давления, пружинным балансиром.

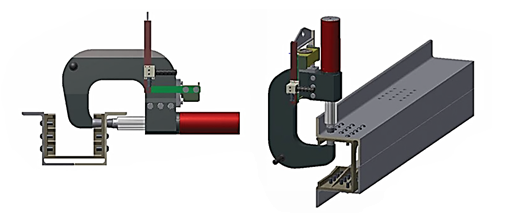

Зев гидравлической скобы образован неподвижной опорой, приваренной к корпусу, со сменной матрицей, и подвижной опорой с сменным пуансоном, установленной на штоке гидроцилиндра; у заклёпки одна головка сформирована, вторую формируют при клёпке.
При заказе гидравлических скоб для клепки указать параметры заклепки: тип головки, длина, диаметр; по умолчанию гидроскобы укомплектованы соответствующим комплектом пуансон-матрица для работы с заклепкой с полукруглой головкой по ГОСТ 10299-80.
Гидравлические скобы предназначены для:
холодной клепки при серийном производстве работ (см. Таблицу 1);
клепки предварительно нагретыми до 1050°С-1100°С заклепками (см. Таблицу 1) по мере остывания гидроцилиндра скобы.

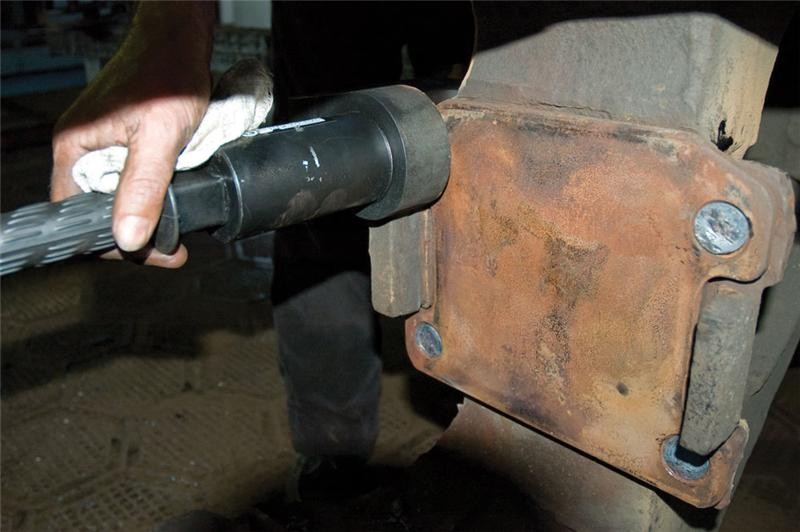

Вариант клепальных гидроскоб, отмеченный в прайс-листе в конце артикула буквой «Р», применяется для ремонтных работ (малосерийном производстве).

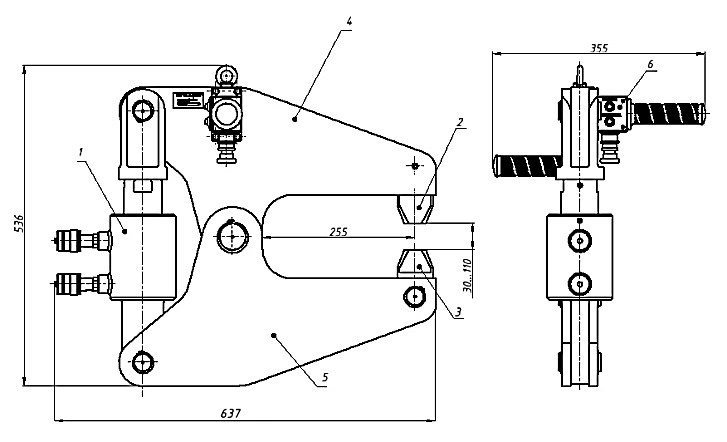

Модели К25/280/125Г, К17/255/110Г челюстного типа с применением гидроцилиндра с гидравлическим возвратом штока. Гидроцилиндр выведен из зоны термического воздействия для обеспечения работы с высокой производительностью без остановки для остывания.

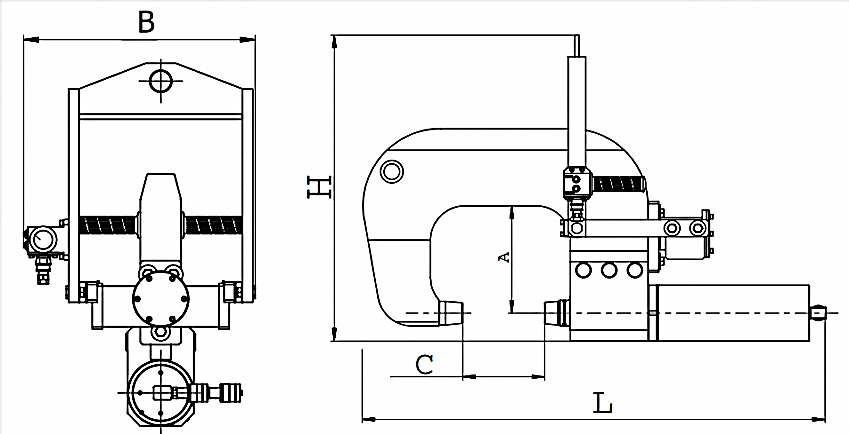

Технические характеристики гидравлических скоб. Таблица.
Рекомендуемый макс. диаметр заклепки, мм; тип клепки
Реком. насосная ст. для серийных работ
глубина до оси, (А)
ширина (С)
холодная, в минуту
горячая, в час
холодная
горячая
ПП-31010Г (К10/95/50Г)
95
50
10/70/250
До 10
До 10
6
12
НЭЭ-5,0Г40Т1КЗ-Кл
К10/50/70
50
78
10/53/95
До 10
До 10
6
12
НЭЭ-2,0А40Т1КЗ-Кл
К14/216/130
216
130
14/70/150
До 6
До 10
8
16
НЭЭ-2,0А40Т1КЗ-Кл
К15/245/68Г
245
68
15/70/380
До 6
До 10
8
16
НЭЭ-5,0Г40Т1КЗ-Кл
К15/145/99
145
99
15/30/380
До 6
До 10
8
16
НЭЭ30-5,0А40Т1КЗ-Кл
К15/250/110
250
110
15/30/380
До 6
До 10
8
16
К17/255/110Г
255
110
17/70/211
До 6
До 10
10
16
НЭЭ-2,0Г40Т1КЗ-Кл
К20/110/95
110
95
20/63/450
До 6
До 10
10
20
НЭЭ-5,0А40Т1КЗ-Кл
Кс20/195/150Г
195
150
20/63/670
До 6
До 10
10
20
НЭЭ-5,0Г40Т1КЗ-Кл
К25/280/125Г
280
125
25/70/754
До 5
До 5
10
22
НЭЭ-5,0Г40Т1КЗ-Кл
К25/91/78
91
78
25/63/230
До 6
До 10
10
20
НЭЭ-5,0А40Т1КЗ-Кл
Кс40/250/190Г
250
190
40/63/1500
До 4
До 15
14
25
НЭЭ-5,0Г40Т1КЗ-Кл
Кс40/190/140Г
190
145
40/63/1100
До 4
До 15
14
25
Кс40/250/140Г
250
150
40/63/1100
До 4
До 15
14
25
Ксп40/160/140Г
160
140
40/63/1100
До 4
До 15
14
25
Кс40\290\190\ 210Г
290
190
40/63/1500
До 4
До 15
14
25
Кс40/210/310Г
210
310
40/63/2500
До 4
До 15
14
25
НЭЭ-5,0Г40Т1КЗ-Кл
в артикуле «Г» – возврат поршня гидравлический;
вариант гидроскоб, в прайс-листе в конце артикула буква «Р»: применение – для ремонтных работ (малосерийном производстве); рекомендуемая насосная станция для холодной клепки – НЭЭ-2,0А(Г)10Т1КЗ-Кл, для гидроскоб с усилием 40 тс – НЭЭ-5,0А(Г)40Т1КЗ-Кл, для горячей клепки – в соответствии с Таблицей 1.
Примечание
При горячей клепке заклепку нагревают до 1050-1100 ºС, заканчивают клепку при температуре 450-500 ºС. Усилие клепки составляет 6,5-8 тс. на 1 см2 сечения стержня заклепки.
При холодной клепке усилие, кгс, ориентировочно, по формуле Р = 250F, где F – площадь сечения заклепки, мм2.
Артикул
Применение при клепке, справочное,
ПП-31010Г (К10/95/50Г)
Гидравлическая скоба для клепки, ном. давл. 70 МПа,10 тс, макс. Ø заклепки, тип клепки: холодная 6 мм, горячая 12 мм, в комплекте пуансон-матрица 10 мм; глубина зева до оси 95 мм, ширина зева 50 мм, гидравл. возврат. Опция: насосная станция, комплект РВД.
К10/50/70
Гидравлическая скоба для клепки фрикционных планок, ном. давл.63МПа, 10,5 тс, макс. Ø заклепки, тип клепки: холодная 6 мм, горячая 12 мм, в комплекте пуансон-матрица 10, 12 мм; глубина зева до оси 50 мм, ширина зева 70мм, пружинный возврат. Опция: насосная станция, комплект РВД.
К10/95/50Г
Гидравлическая скоба для клепки, ном.давл. 70 МПа, 10 тс, макс.Ø заклепки, тип клепки: холодная 6 мм, горячая 12 мм, в комплекте пуансон-матрица 10 мм; глубина зева до оси 95 мм, ширина зева 50 мм, ход поршня 100 мм, гидравл. возврат. Опция: насосная станция, комплект РВД.
К14/216/130
Гидравлическая скоба для клепки, ном.давл.70МПа, 14 тс, макс. Ø заклепки, тип клепки: холодная 8 мм, горячая 16 мм; в комплекте пуансон-матрица 16 мм (комплекты 10, 12 мм по заказу); глубина зева до оси 216 мм, ширина зева 130мм., пружинный возврат. Опция: насосная станция, комплект РВД.
К15/245/68Г
Гидравлическая скоба для клёпки петель крышек люков полувагонов (вагонов), ном. давл. 70 МПа, 15тс, макс. Ø заклепки, тип клепки: холодная 8 мм, горячая 16 мм,в комплекте пуансон-матрица 16 мм; глубина зева до оси 250 мм, ширина зева 68 мм, гидравлический возврат. Опция: насосная станция, комплект РВД.
К15/145/99
Гидравлическая скоба для клёпки державок крышек люков с двух сторон к двутавровой балке, ном. давл. 30 Мпа, 15 тс, макс. Ø заклепки, тип клепки: холодная 8 мм, горячая 16 мм, в комплекте пуансон-матрица 16 мм; глубина зева до оси 145 мм, ширина зева 99 мм,, пружинный возврат. Опция: насосная станция, комплект РВД.
К15/250/110
Гидравлическая скоба для клёпки, ном. давл. 30 Мпа, 15 тс, макс. Ø заклепки, тип клепки: холодная 8 мм, горячая 16 мм, в комплекте пуансон-матрица 16 мм; глубина зева до оси 250 мм, ширина зева 110 мм, пружинный возврат. Опция: насосная станция, комплект РВД.
К17/255/110Г
Клепатор "челюстного типа" для клепки петель крышек люков полувагонов (вагонов), ном. давл.70 МПа, 17 тс, макс.Ø заклепки, тип клепки: холодная 10 мм, горячая 16 мм, в комплекте пуансон-матрица 16 мм; глубина зева до оси 255 мм, ширина зева 110 мм, гидравлический возврат. Опция: насосная станция, комплект РВД.
К20/110/95
Гидравлическая скоба для клепки, ном. давл. 40 Мпа, 20тс, макс. Ø заклепки, тип клепки: холодная 10 мм, горячая 20 мм, в комплекте пуансон-матрица 10 мм (комплект до 20 мм по заказу); глубина зева до оси 110мм, ширина зева 95мм, пружинный возврат. Опция: насосная станция, комплект РВД.
Кс20/195/150Г
Гидравлическая скоба для клепки, ном. давл. 63МПа, 20тс, макс. Ø заклепки, тип клепки: холодная 10 мм, горячая 20 мм, в комплекте пуансон-матрица 10, 12 мм; глубина зева до оси 195 мм, ширина зева 150 мм,, гидравлический возврат. Опция: насосная станция, комплект РВД.
К25/280/125Г
Клепатор "челюстного типа" для клепки передних и задних упорных угольников хребтовой балки, ном. давл.70МПа, 25 тс, макс. Ø заклепки, тип клепки: холодная 10 мм, горячая 22 мм, в комплекте пуансон-матрица 22 мм; глубина зева до оси 280 мм, ширина зева 125 мм, гидравлический возврат. Опция: насосная станция, комплект РВД.
К25/91/78
Гидравлическая скоба для клепки фрикционных планок, ном. давл. 63МПа, 25тс, макс. Ø заклепки, тип клепки: холодная 10 мм, горячая 20 мм, в комплекте пуансон-матрица 18, 20 мм; глубина зева до оси 91 мм, ширина зева 78мм,, пружинный возврат. Опция: насосная станция, комплект РВД.
Кс40/250/190Г
Гидравлическая скоба для клепки переднего и заднего упоров хребтовой балки, кронштейна и петли обвязки, ном. давл.63 МПа, 40тс, макс. Ø заклепки, тип клепки: холодная 14 мм, горячая 25 мм, в комплекте пуансон-матрица 22 мм (комплект 12,16,25 мм по заказу); глубина зева до оси 250 мм, ширина зева 190 мм, гидравлический возврат. Опция: насосная станция, комплект РВД.
Кс40/190/140Г
Гидравлическая скоба для клепки пятника вагонов-хопперов, ном. давл. 63 Мпа, 40тс, макс. Ø заклепки, тип клепки: холодная 14 мм, горячая 25 мм (комплект пуансон-матрица 25 мм по заказу); глубина зева до оси 190мм, ширина зева 145мм, гидравлический возврат. Опция: насосная станция, комплект РВД.
Кс40/250/140Г
Гидравлическая скоба для клепки, ном. давл. 63 Мпа, 40тс, макс. Ø заклепки, тип клепки: холодная 14 мм, горячая 25 мм, в комплекте пуансон-матрица 25 мм; глубина зева до оси 250мм, ширина зева 150мм, гидравлический возврат. Опция: насосная станция, комплект РВД.
Ксп40/160/140Г
Гидравлическая скоба для клепки, ном. давл. 63 Мпа, 40тс, макс. Ø заклепки, тип клепки: холодная 14 мм, горячая 25 мм, в комплекте пуансон-матрица 25 мм; глубина зева до оси 160мм, ширина зева 140мм, гидравлический возврат. Опция: насосная станция, комплект РВД.
Кс40\290\190\210Г
Гидравлическая скоба для клепки, ном. давл. 63 Мпа, 40тс, макс. Ø заклепки, тип клепки: холодная 14 мм, горячая 25 мм, в комплекте пуансон-матрица 22 мм (комплект 12,16,25 мм по заказу);глубина зева до оси 290 мм, ширина зева 190 мм, ширина скобы со стороны матрицы 210 мм, гидравлический возврат. Опция: насосная станция, комплект РВД.
Кс40/210/310Г
Гидравлическая скоба для клепки, ном. давл. 63 МПа, 40тс, макс. Ø заклепки, тип клепки: холодная 14 мм, горячая 25 мм, в комплекте пуансон-матрица, мм, 10,12,14,16; глубина зева до оси 210 мм, ширина зева 310 мм, гидравлический возврат. Опция: насосная станция, комплект РВД

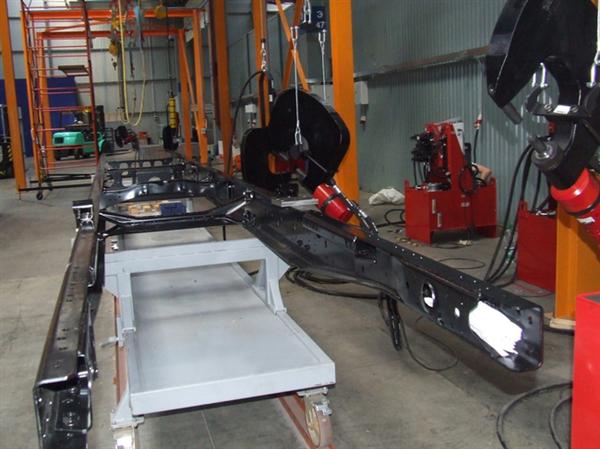

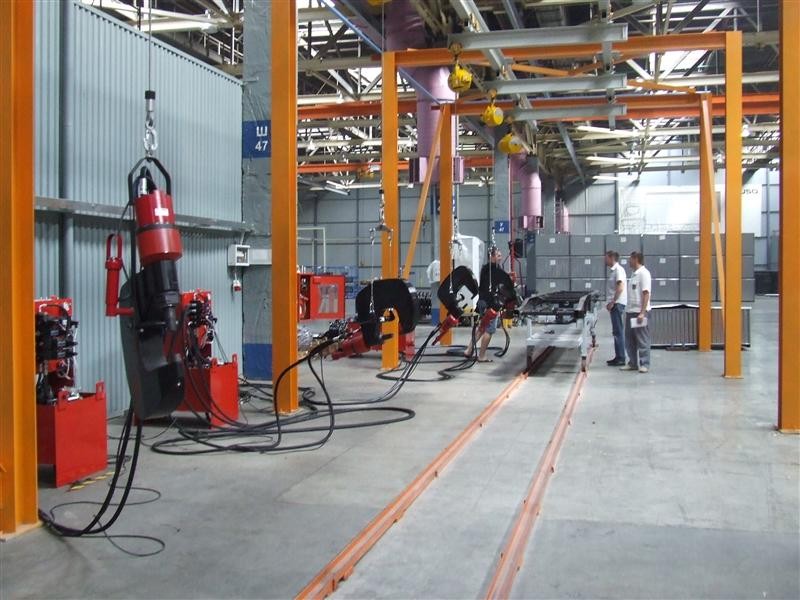

Высокопроизводительные гидравлические клепальные агрегаты серии К7АВ предназначены для применения в производстве грузовых автомобилей, железнодорожных вагонов и локомотивов, общем машиностроении, мостостроении, краностроении, производстве строительных конструкций.
Предназначены для клепки заклепками диаметром до 25 мм, номинальное давление до 70 МПа. Различные варианты гидроскоб охватывают практически все виды клепальных работ, выполняемых при ремонте и производстве подвижного состава железных дорог; для сборочных и ремонтных работ в автомобильной промышленности; для общепромышленных целей.

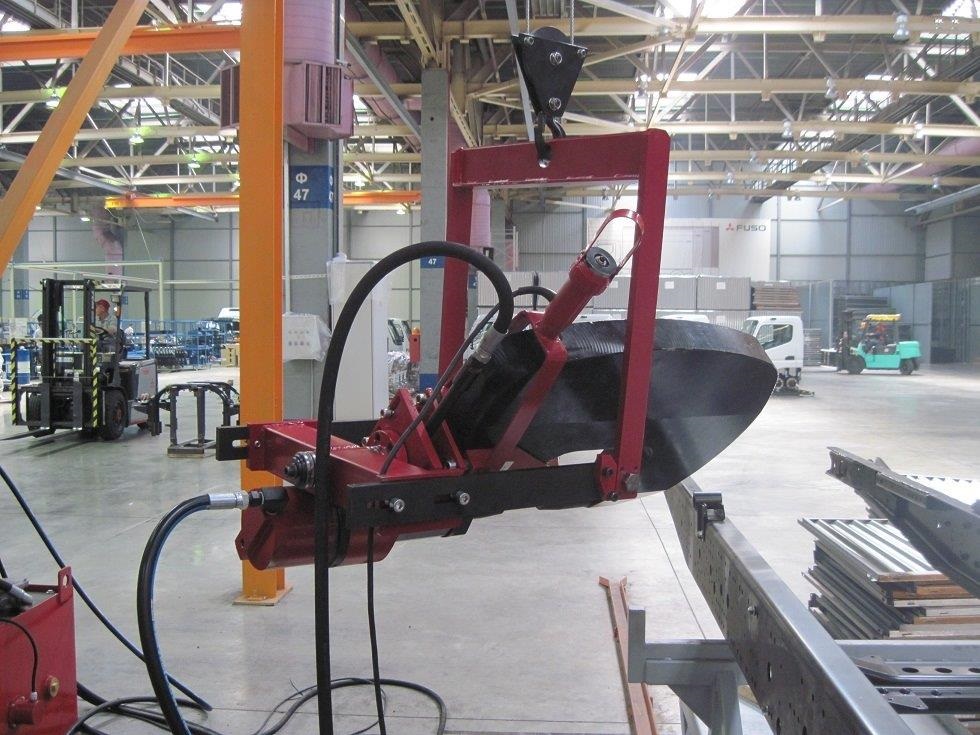

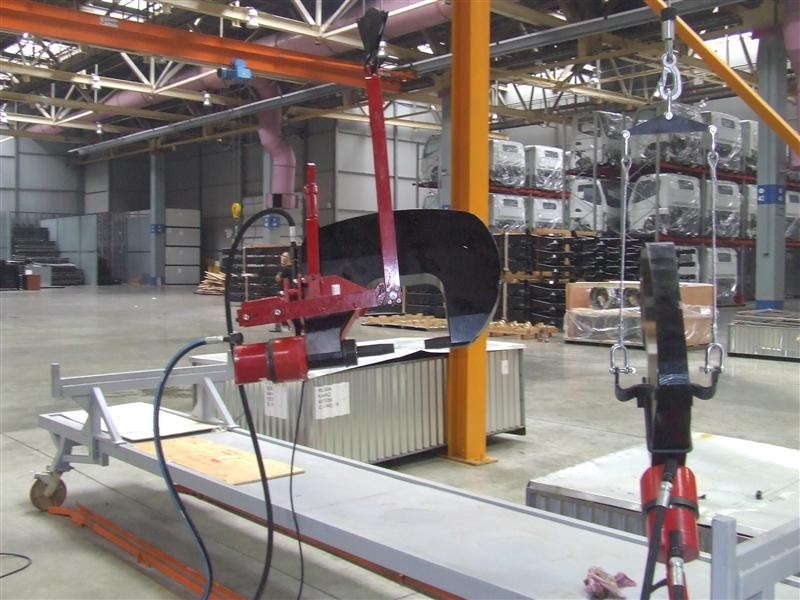

Пружинные балансиры, действуя как противовесы, предназначены для повышения производительности и облегчения труда при работе с ручным инструментом, особенно с тяжёлым, и при работе на поточных линиях.
