Предназначен для подъема и удержания поворотной платформы карьерных экскаваторов

ЭКГ-8; ЭКГ-10; ЭКГ-12 – без доборных гидравлических платформ;

ЭКГ-15; ЭКГ-18; ЭКГ-20 – с доборными гидравлическими платформами.

Задать вопрос

Получить КП

Описание

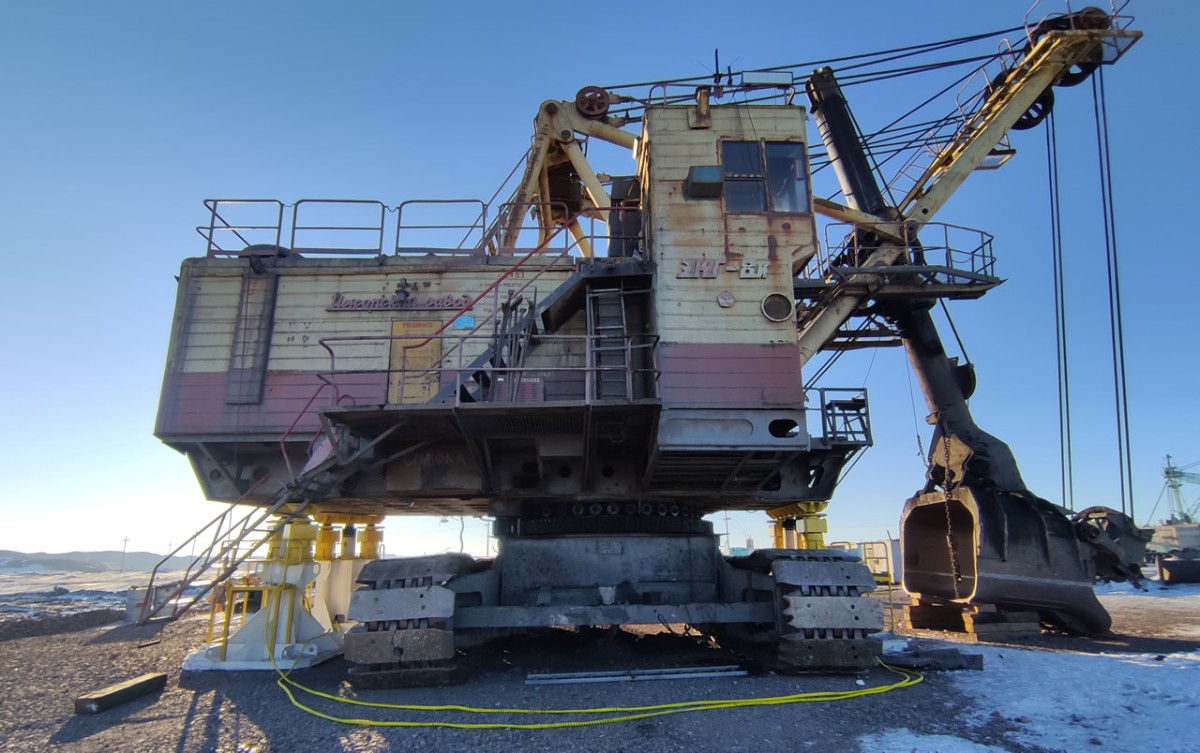

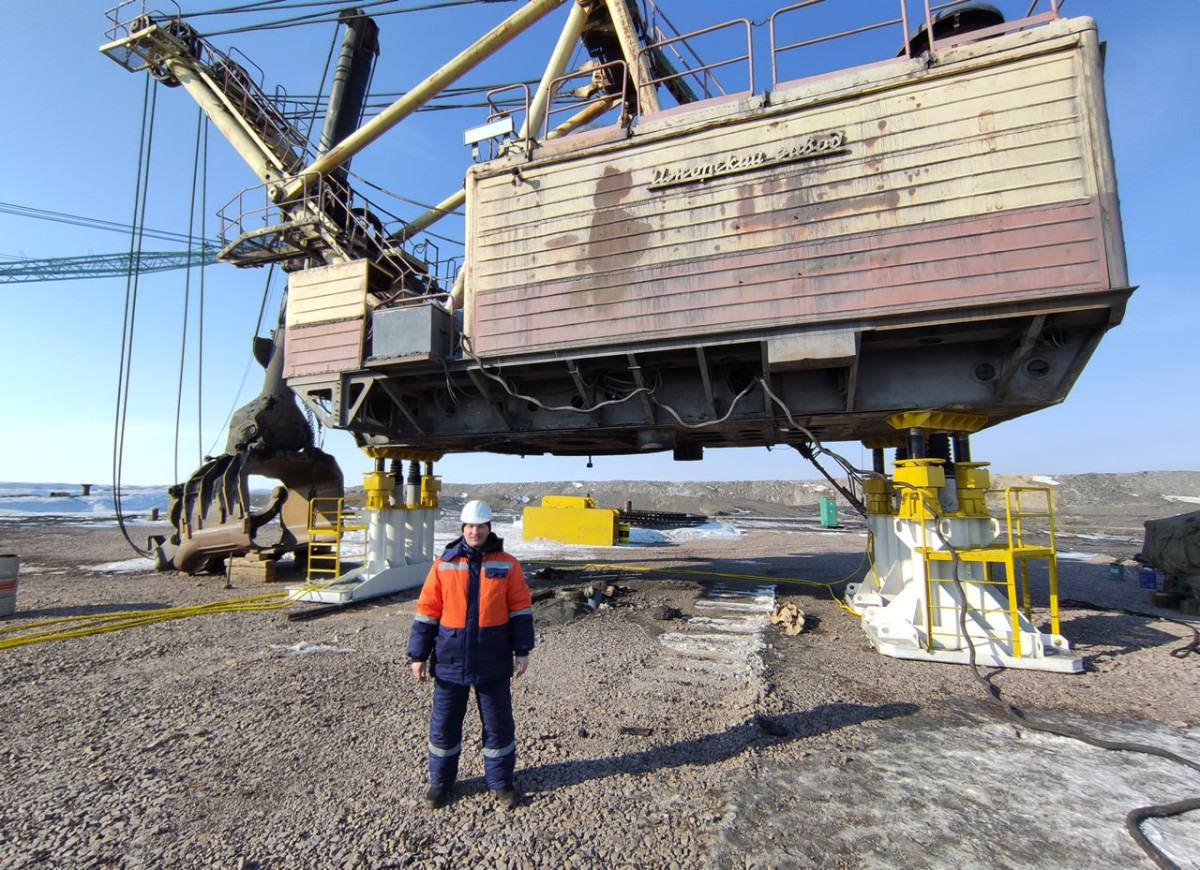

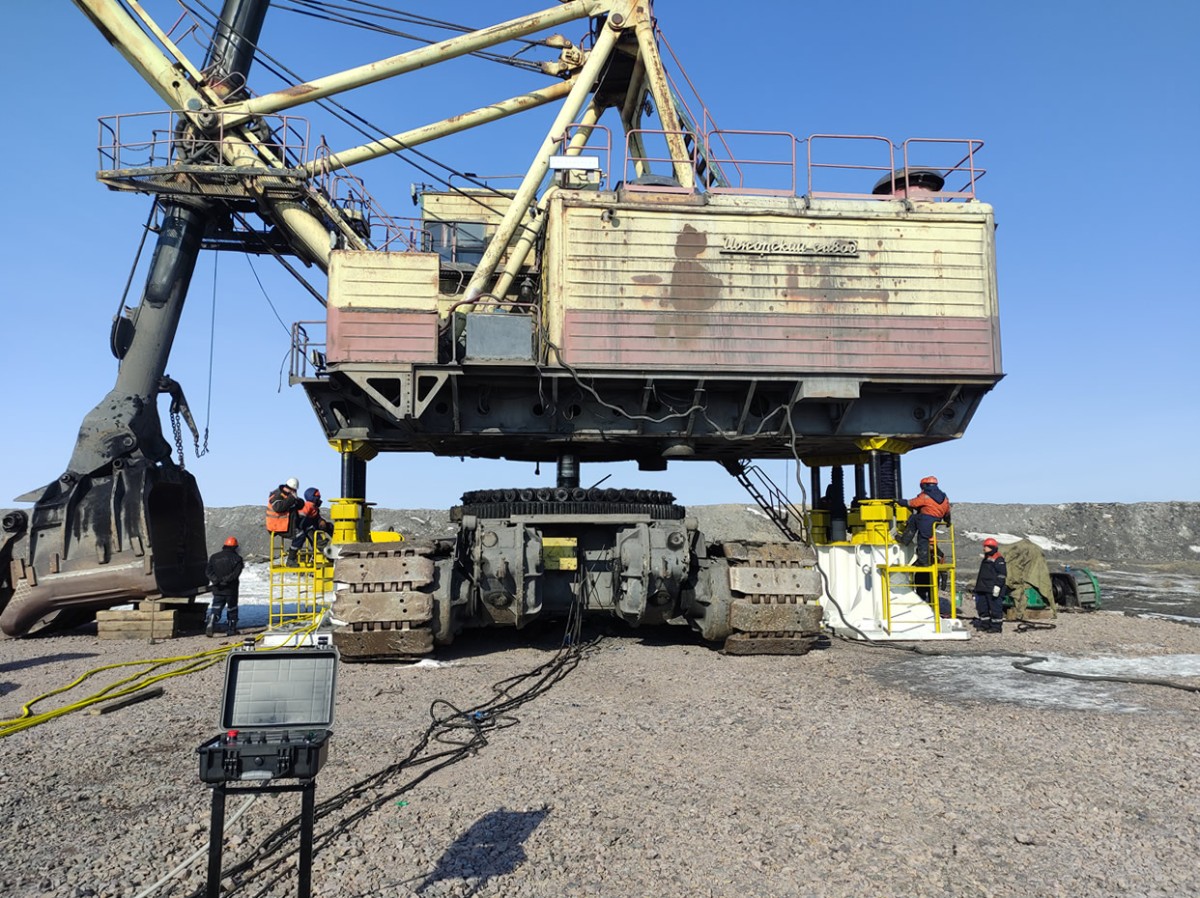

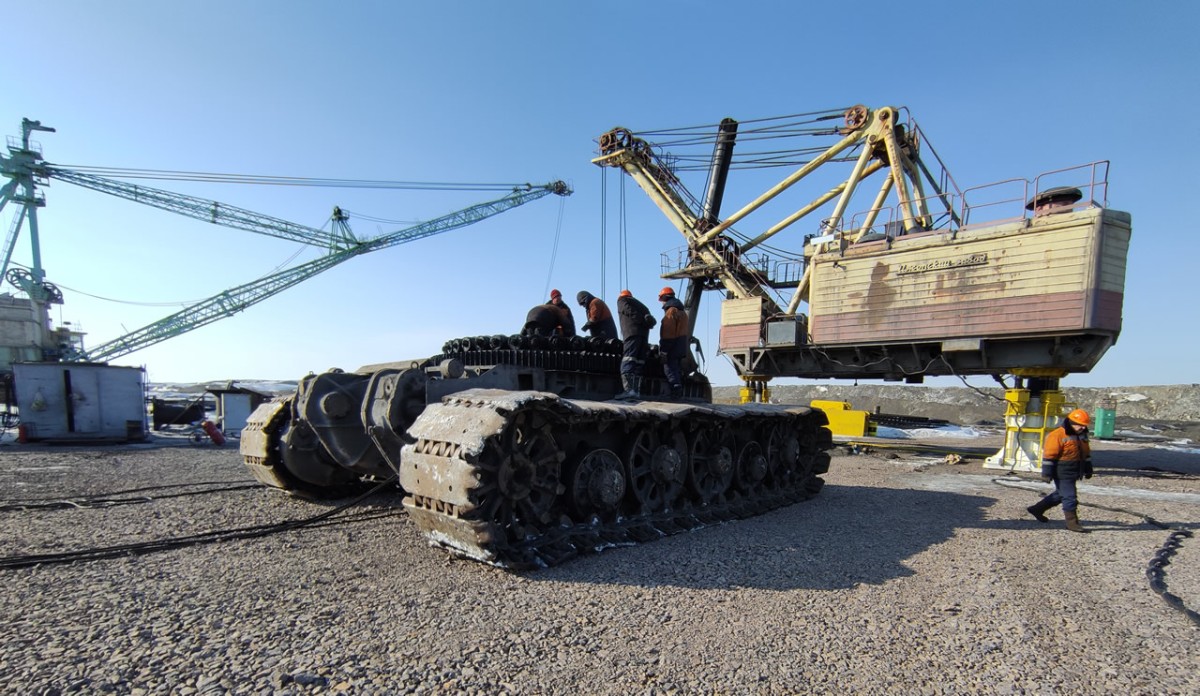

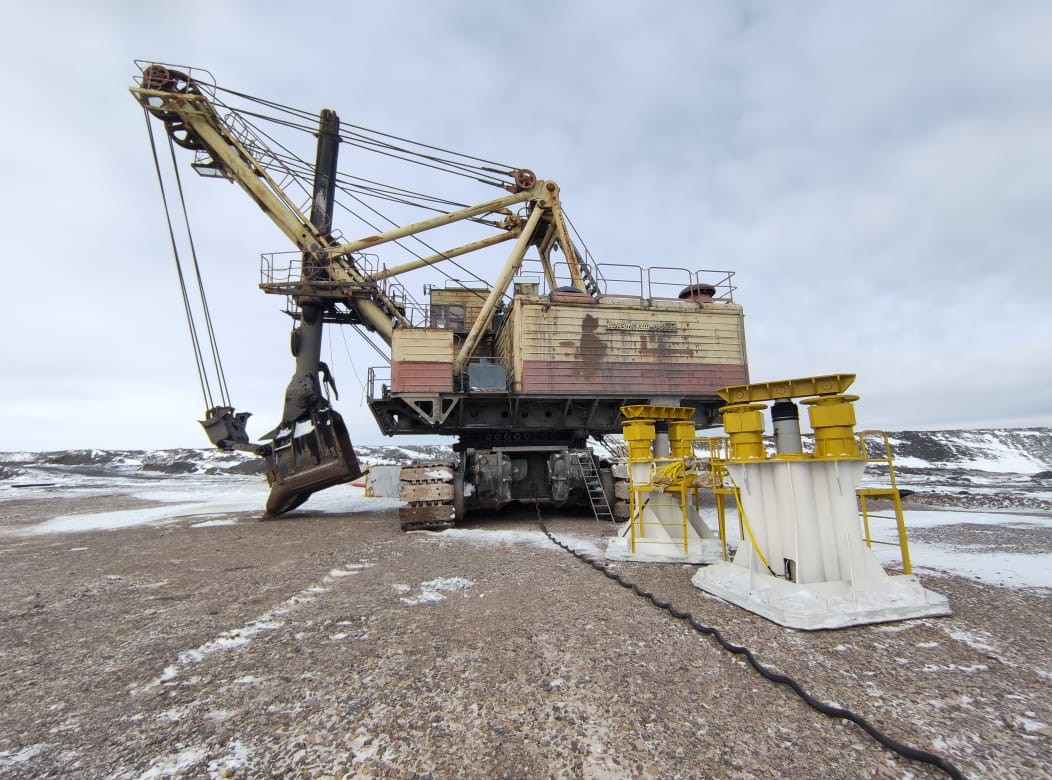

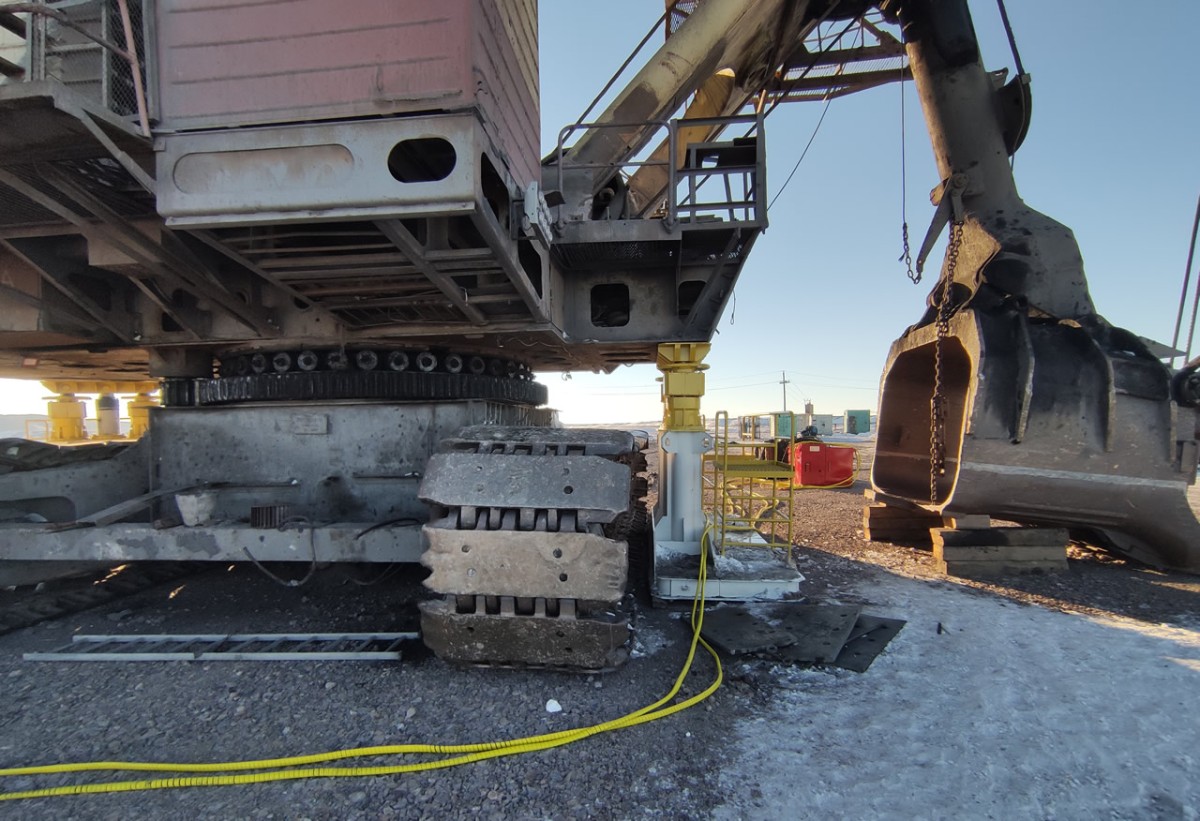

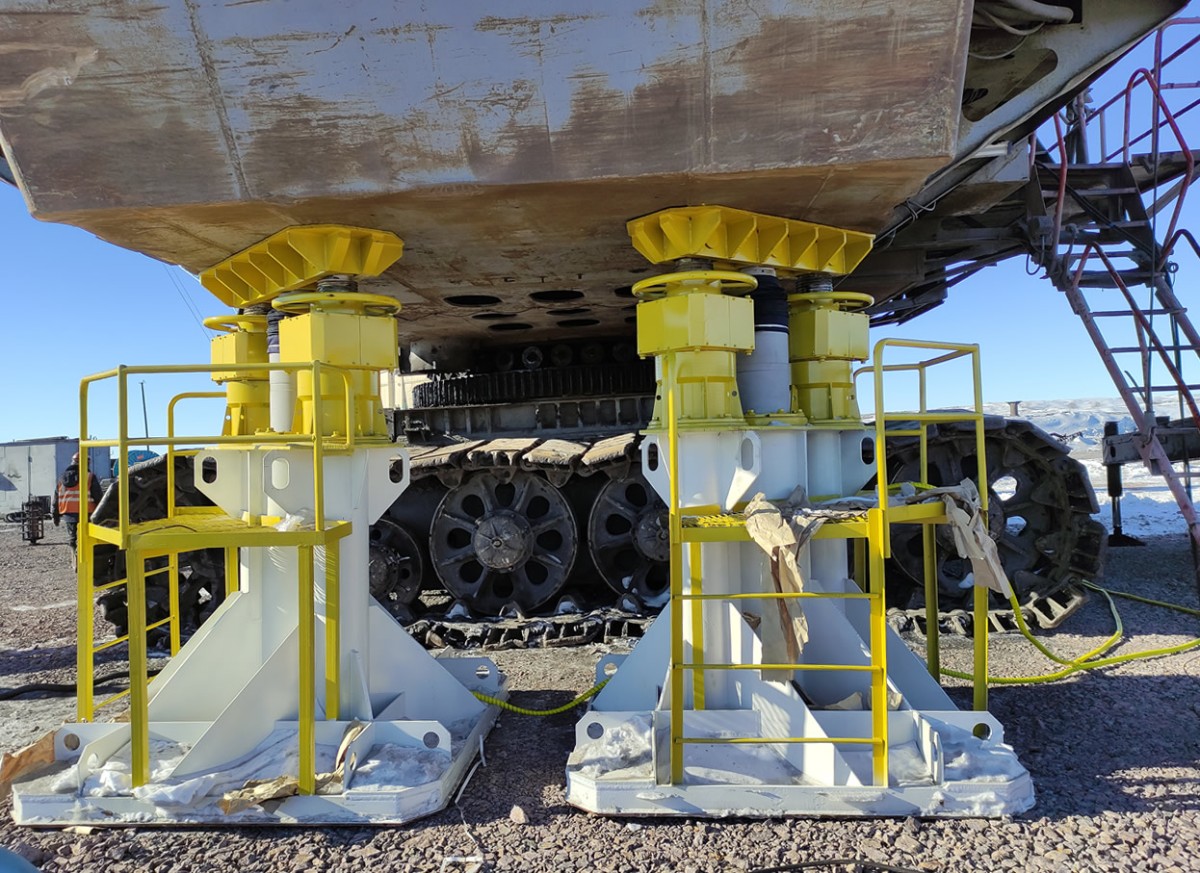

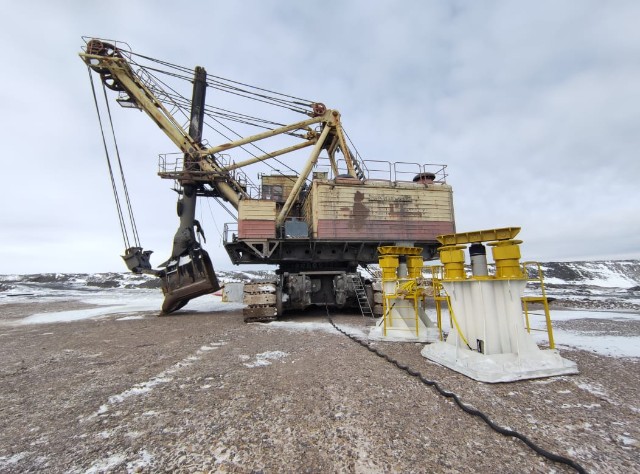

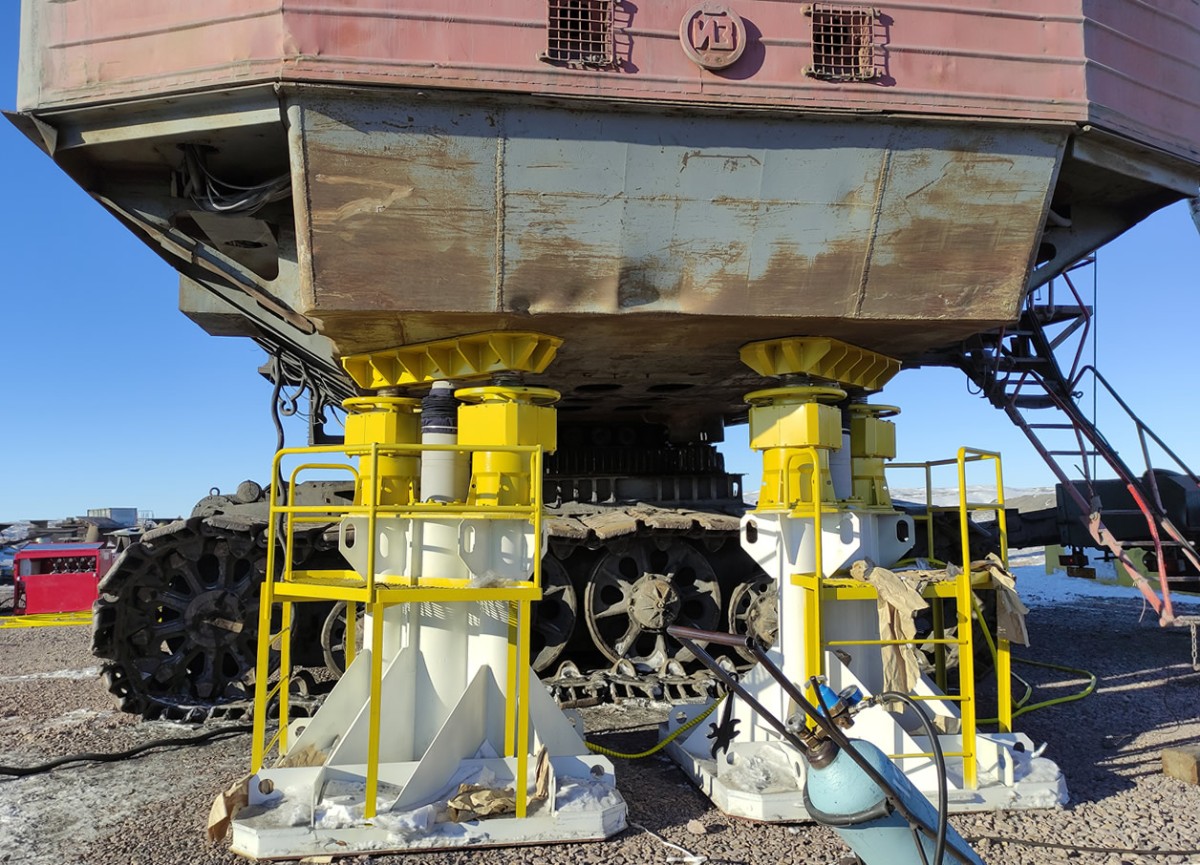

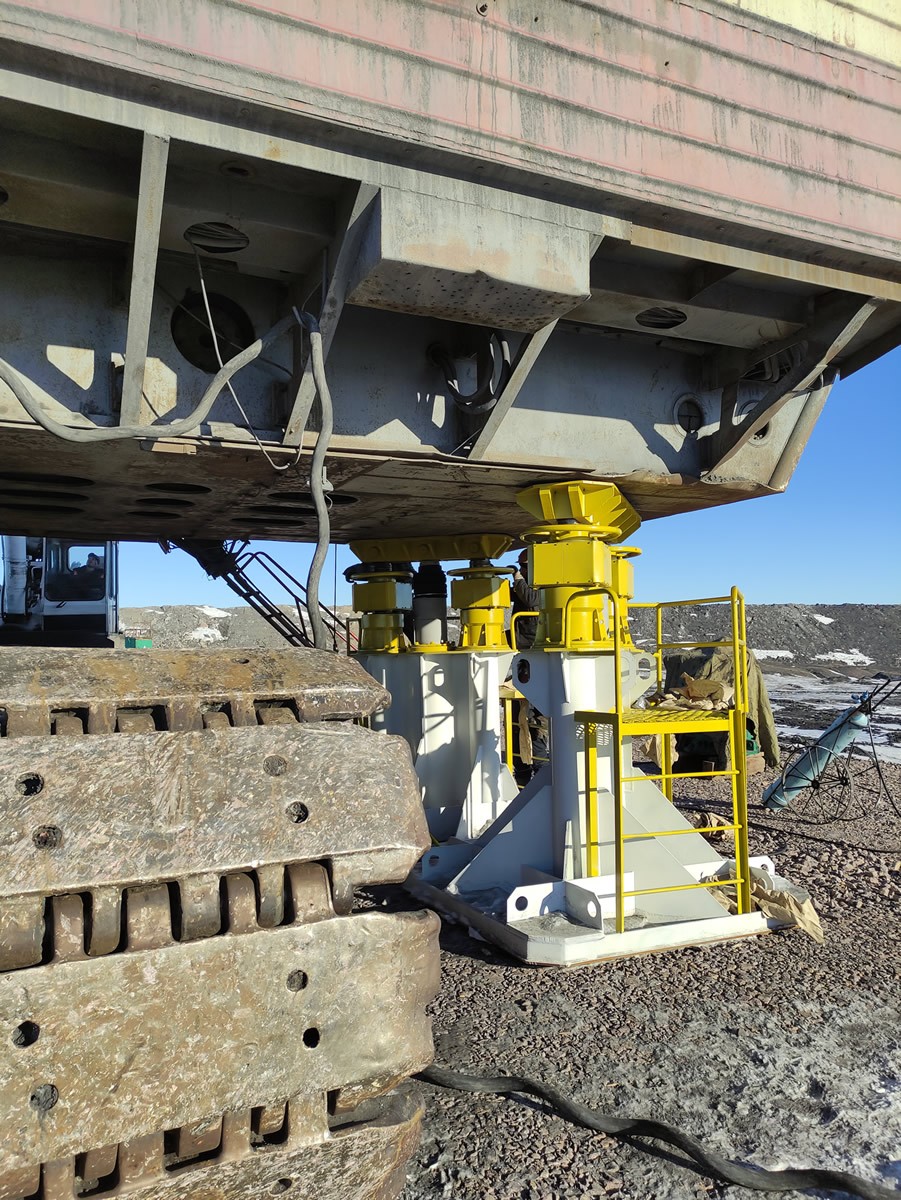

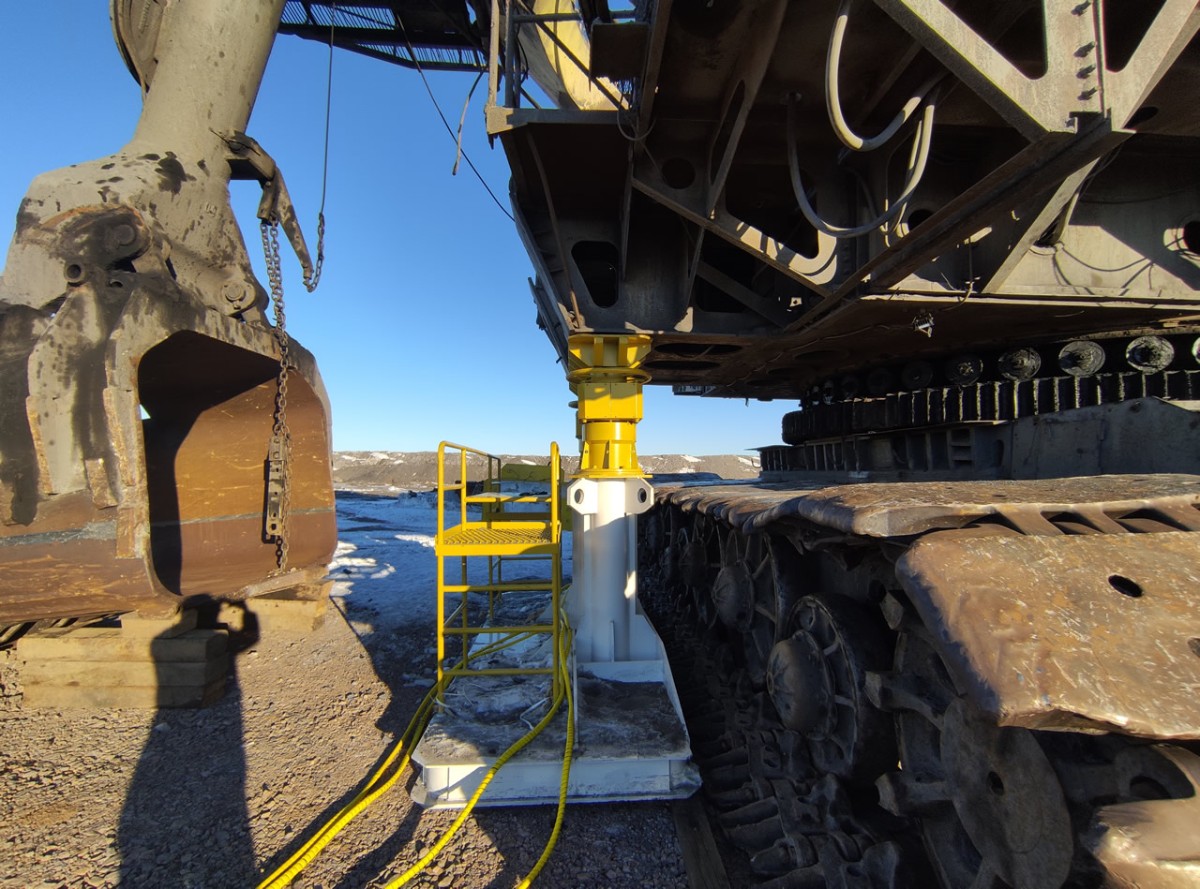

Комплекс предназначен для подъема и удержания поворотной платформы карьерных экскаваторов ЭКГ-8; ЭКГ-10; ЭКГ-12 – без доборных гидравлических платформ (далее доборных платформ); ЭКГ-15; ЭКГ-18; ЭКГ-20 – с доборными гидравлическими платформами) при проведении плановых и экстренных ремонтов в полевых условиях в добывающих отраслях промышленности. Подъем поворотной платформы экскаватора осуществляется с помощью гидравлических стоек (далее стойки), две задние стойки - устанавливают под заднюю часть платформы, одну переднюю устанавливают под переднюю часть платформы, стойки оборудованы гидрозамками и страхующими винтовыми опорами.

Доборные платформы оборудованы гидравлическими домкратами (далее домкратами), обеспечивающими дополнительную начальную высоту подъема поворотной платформы экскаватора.

Изделие выполнено в климатическом исполнении УХЛ категории размещения 1 по ГОСТ15150.

Основные технические характеристики

Параметры	Значения
	КГПЭ4-200
Номинальное усилие подъема, тс	800
Количество гидравлических стоек	3
Номин. грузоподъемность одной стойки, тс	Передняя: 400	Задняя: 2х200
Ход поршня гидроцилиндров стоек (max), мм	1600
Ход поршня домкратов доборной платформы (max), мм	400
Давление в гидросистеме номинальное, МПа	36
Высота подъема без доборных платформ, max, мм	4200
Высота подъема с доборными платформами, max, мм	5400
Габаритные размеры стойки в транспортном положении, ДхШхВ, мм	Передняя: 4000х1500х2600	Задняя: 2000х2000х2600
Масса одной стойки, кг, не более	10 175	6 470х2
Диапазон температуры окружающей среды, ºС,	От минус 40 до плюс 40
Макс. расчетное сопротивление материала рабочей площадки нагрузке от установки, кгс/см2	30

Читать полное описание
