Система стоек домкратных ССД4

Система стоек домкратных ССД4 – предназначенная для управляемого подъема и опускания грузов с высокой степенью точности при высоте подъема до 5768 мм.

В состав системы входят 4 гидравлические домкратные стойки с развиваемым усилием одиночной стойки 15 тс, ходом поршня 1800 мм.

Система стоек выполнена в климатическом исполнении УХЛ1 категории размещения 1 по ГОСТ 15150. Рабочая жидкость – масла всесезонные гидравлические: ВМГЗ ТУ 38.101479, МГЕ-10А ОСТ 38.01281.

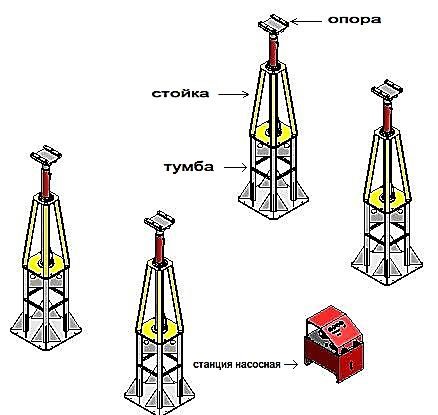

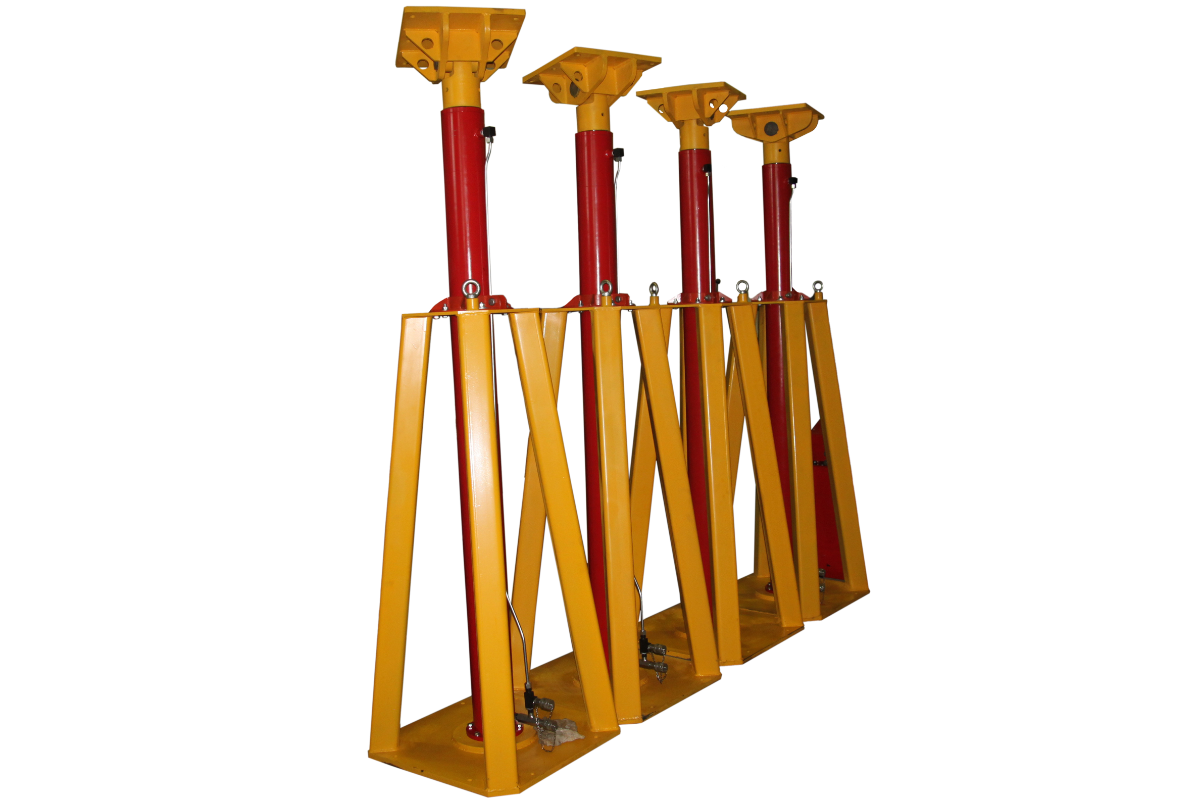

Рис. 1 Система ССД1, рукава высокого давления и балки не показаны

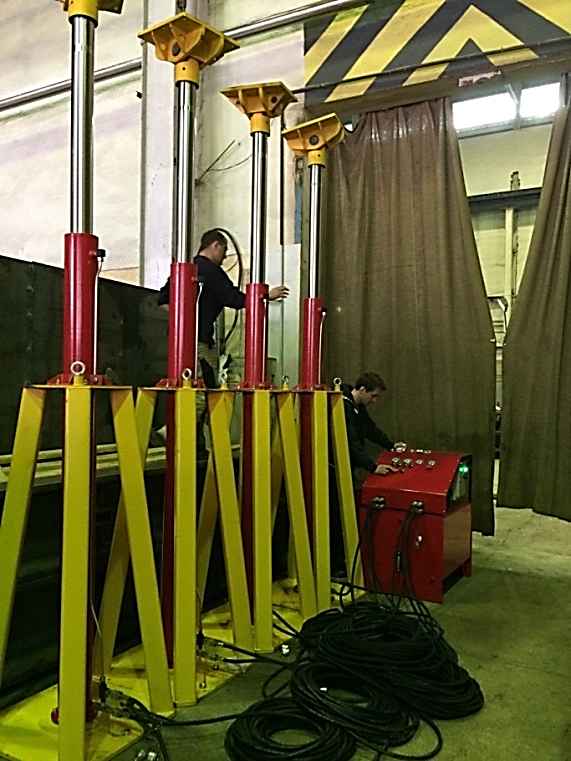

Рис. 2 Стойки домкратные в цехе сборки

Технические характеристики системы ССД4

* измеряется от пола до низа балки.

** скорость подъема/опускания настроена на предприятии – изготовителе при температуре окружающего воздуха плюс 20^оС, при изменении температуры, возможно изменение скорости.

*** при разности подъема/опускания более 15мм произвести остановку и корректировку высоты.

Портальная система перемещения ССД4 состоит из:

• станции насосной, предназначенной для управления работой системы стоек;
• домкратных стоек, соединенных с насосной станцией при помощи рукавов высокого давления;
• тумб, предназначенных для обеспечения необходимой высоты подъёма;
• опор, предназначенных для установки балок.

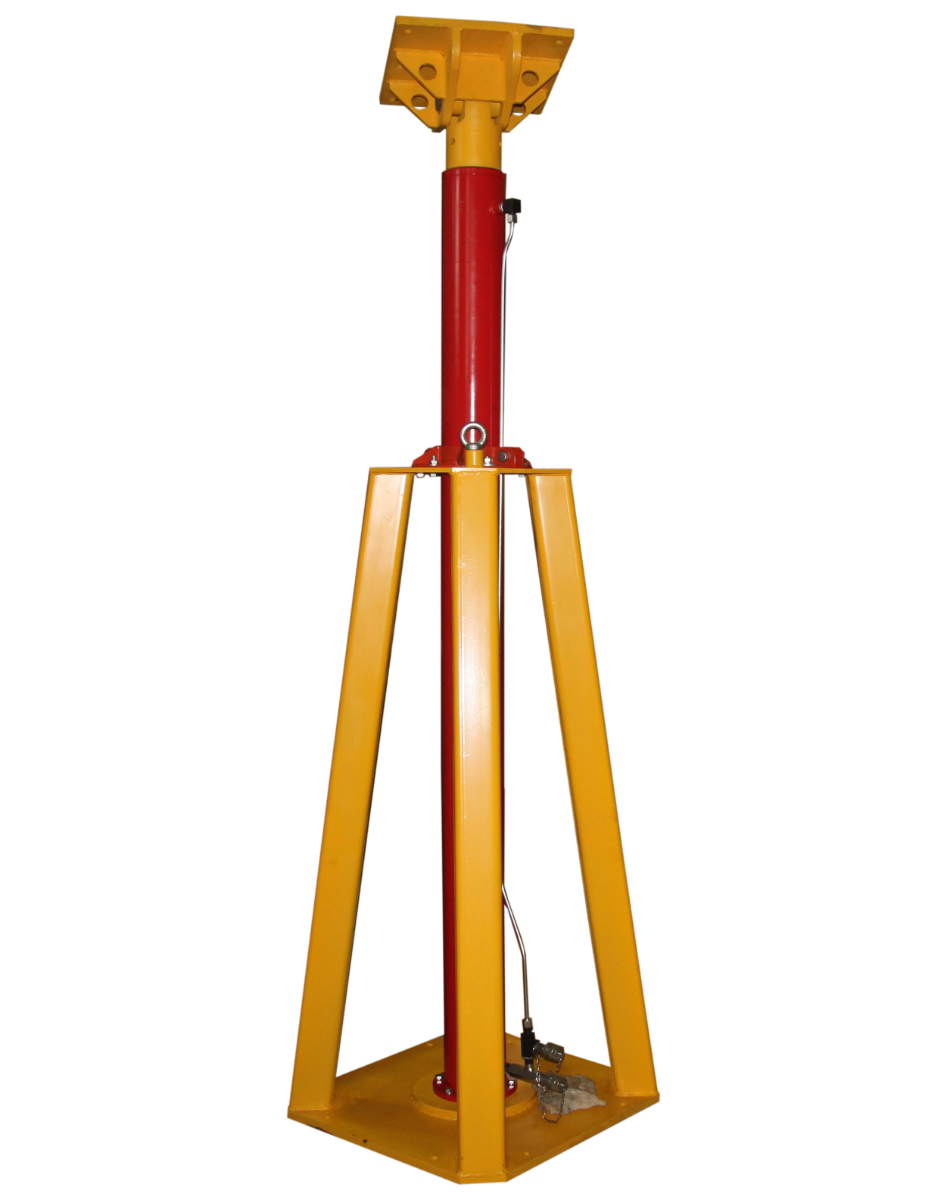

Стойка состоит из рамы и установленного в раме гидроцилиндра с гидрозамком. Для подсоединения к станции насосной служат полумуфты рукавов высокого давления.

Выполнение работ по подъему и опусканию груза

Выставить тумбы согласно плану расстановки (план расстановки определяет заказчик). При установке следить за горизонтальностью плиты тумбы, отклонение 1 мм/м. При необходимости, закрепить тумбу анкерными болтами. На тумбы установить стойки и закрепить их болтами.

Установить балки в горизонтальное положение и закрепить при помощи прижимных пластин опор.

Операции управляемого подъема и опускания груза выполнять с панели управления на насосной станции в соответствии с Руководством по эксплуатации на систему ССД4.

Комплект поставки ССД1, базовый вариант:

• Стойка, собранная с опорой, шт. 4;
• Тумба, шт. 4;
• Станция насосная, шт. 1;
• Рукава высокого давления, длина – по заказу, шт. 8;
• Крепёж, комплект, 1;
• Руководство по эксплуатации, объединенное с паспортом, экз. 1;
• Руководство по эксплуатации станции насосной, объединенное с паспортом, экз. 1.
