Установки для подъема и опускания колесной пары

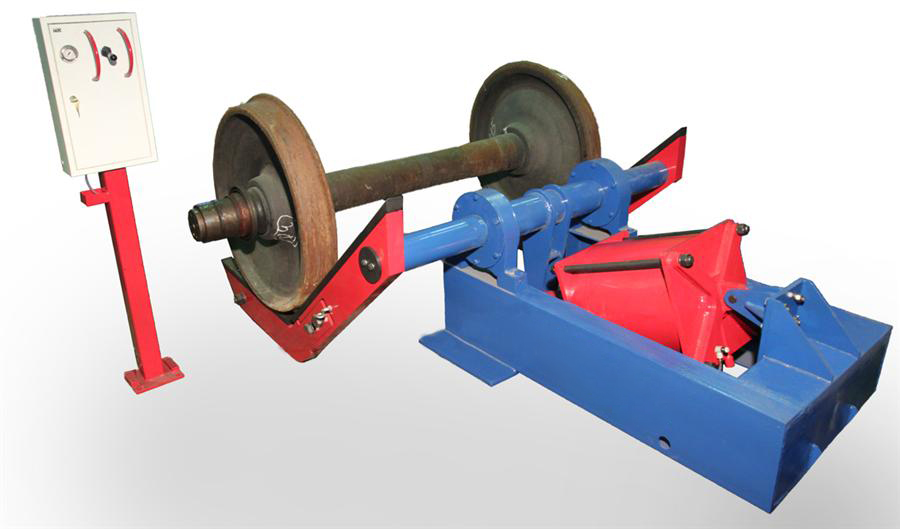

Установка УПКП-01П предназначена для подъема колесных пар железнодорожного транспорта на эстакаду (высотой 580…620мм.).

Составными частями установки УПКП-01П являются: рама, пневмоцилиндр, узел вала, пульт управления, рычаги нижние, рычаги верхние, накладки.

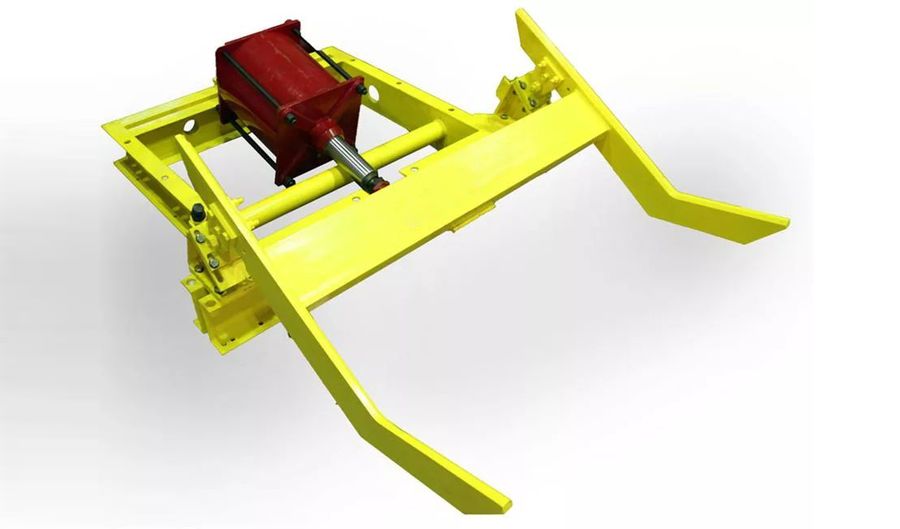

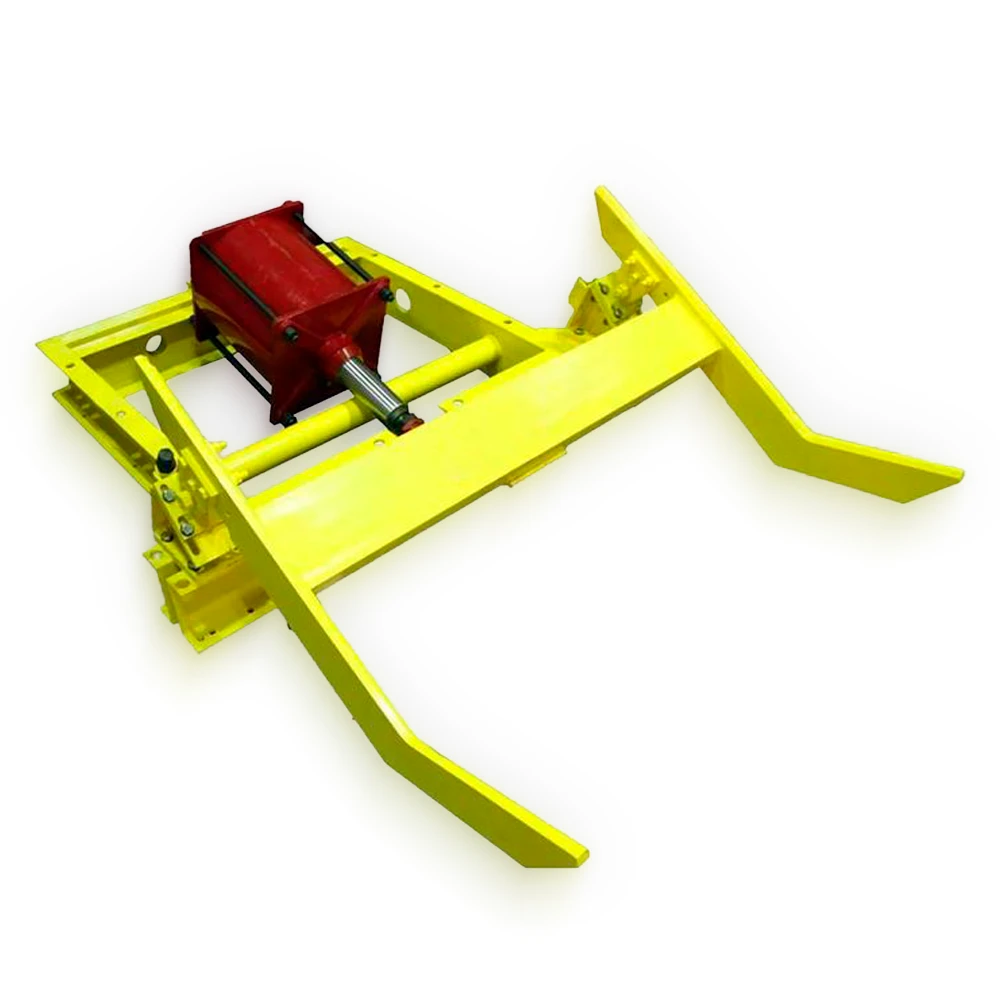

Установка УОКП-01П предназначена для опускания колесных пар железнодорожного транспорта на эстакаду (высотой 580…620мм.).

Составными частями устройства УОКП-01П являются: рама, пневмоцилиндр, пульт управления, рычаг, лапы.

Размеры, нагрузки для проектирования фундамента указаны в Руководстве по эксплуатации. Фундаментные болты и метизы входят в поставку изделия.

Концы рельс путей и эстакады должны быть скошены под углом 45°.

Регулирование по высоте произвести с помощью болтов расположенных на рычагах установки.

Регулирование углового положения рычага произвести с помощью проушины пневмоцилиндра.

Регулирование скорости подъема произвести с помощью дросселей поршневой (скорость основной фазы) и  штоковой полости (скорость фазы демпфирования).

Регулирование скорости опускания произвести с помощью выпускного дросселя  поршневой полости.

При переводе рычага распределителя  в положение “Подъем” на пульте управления под действием давления воздуха происходит выдвижение штока пневмоцилиндра и производится подъем. При переводе рычага распределителя в положение “Опускание” производится обратный ход.
