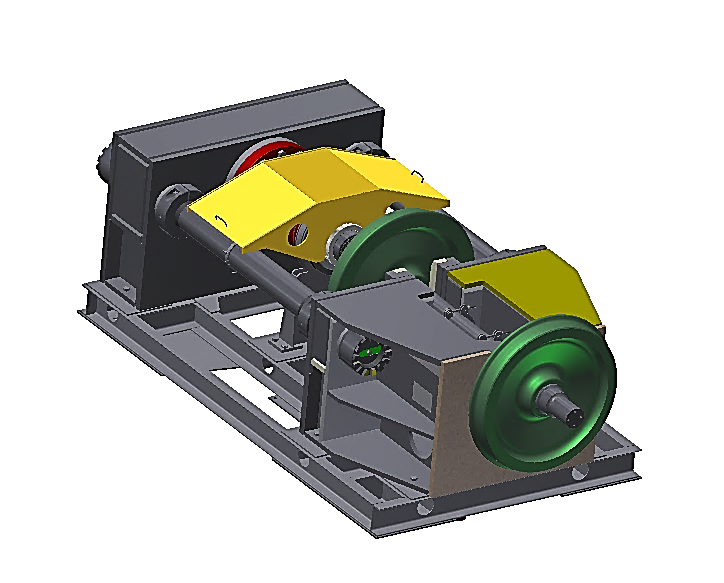

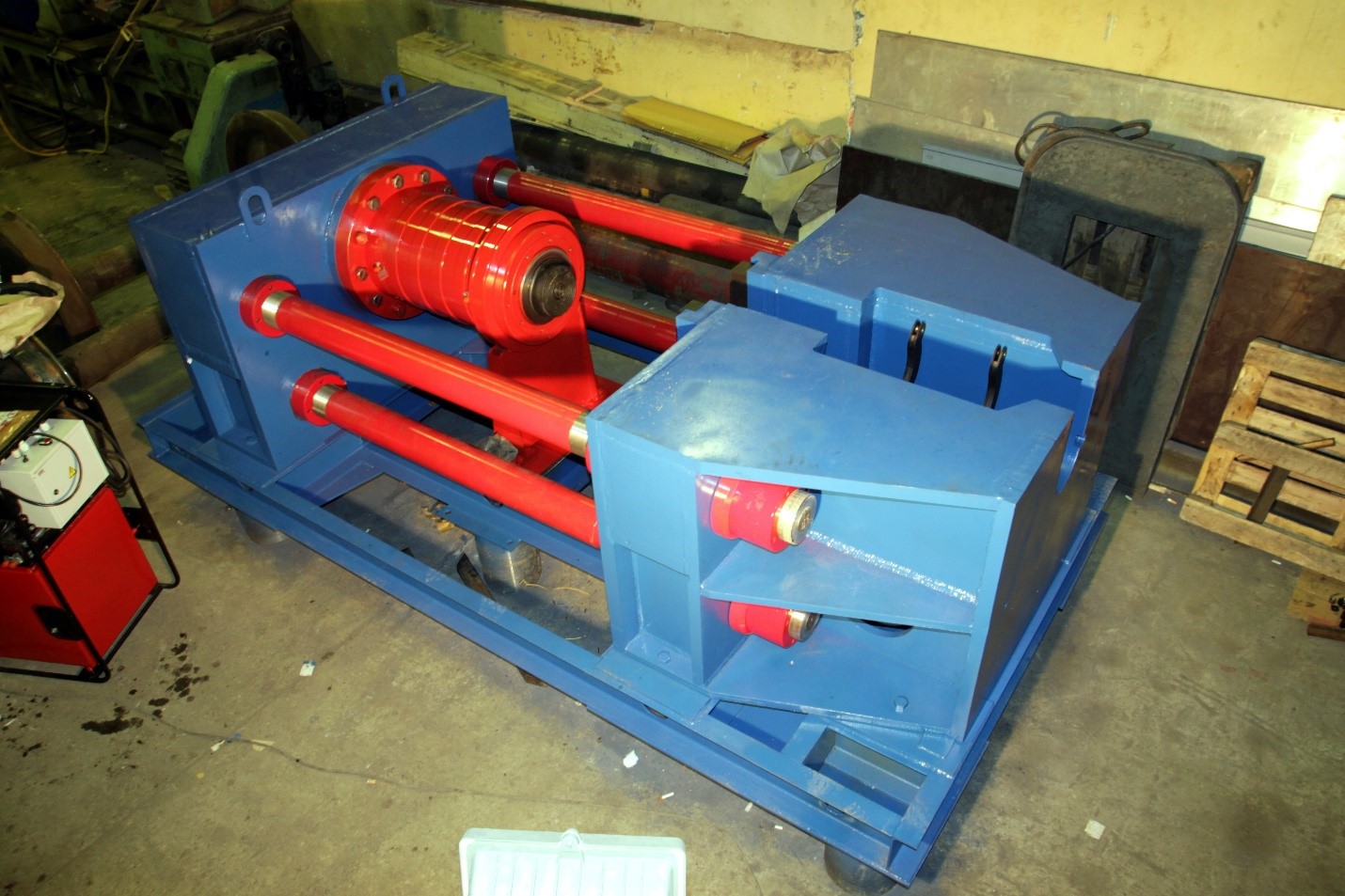

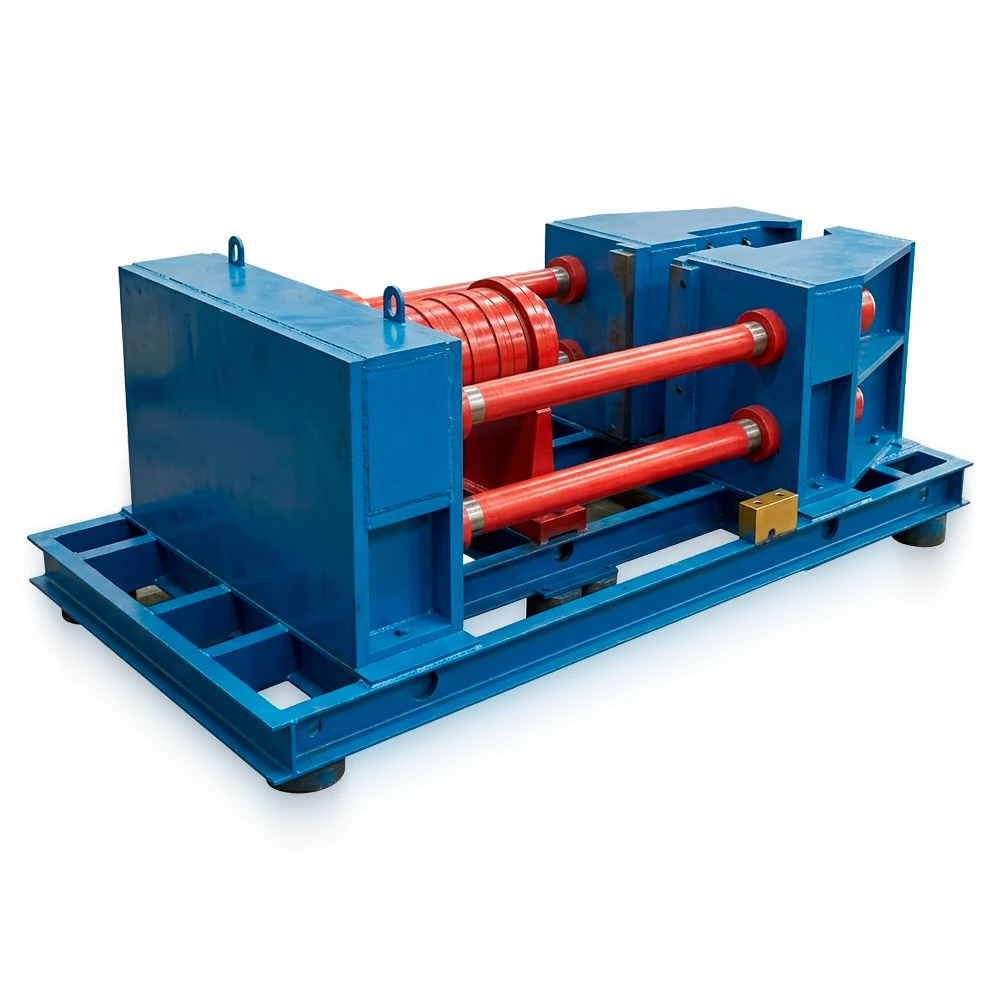

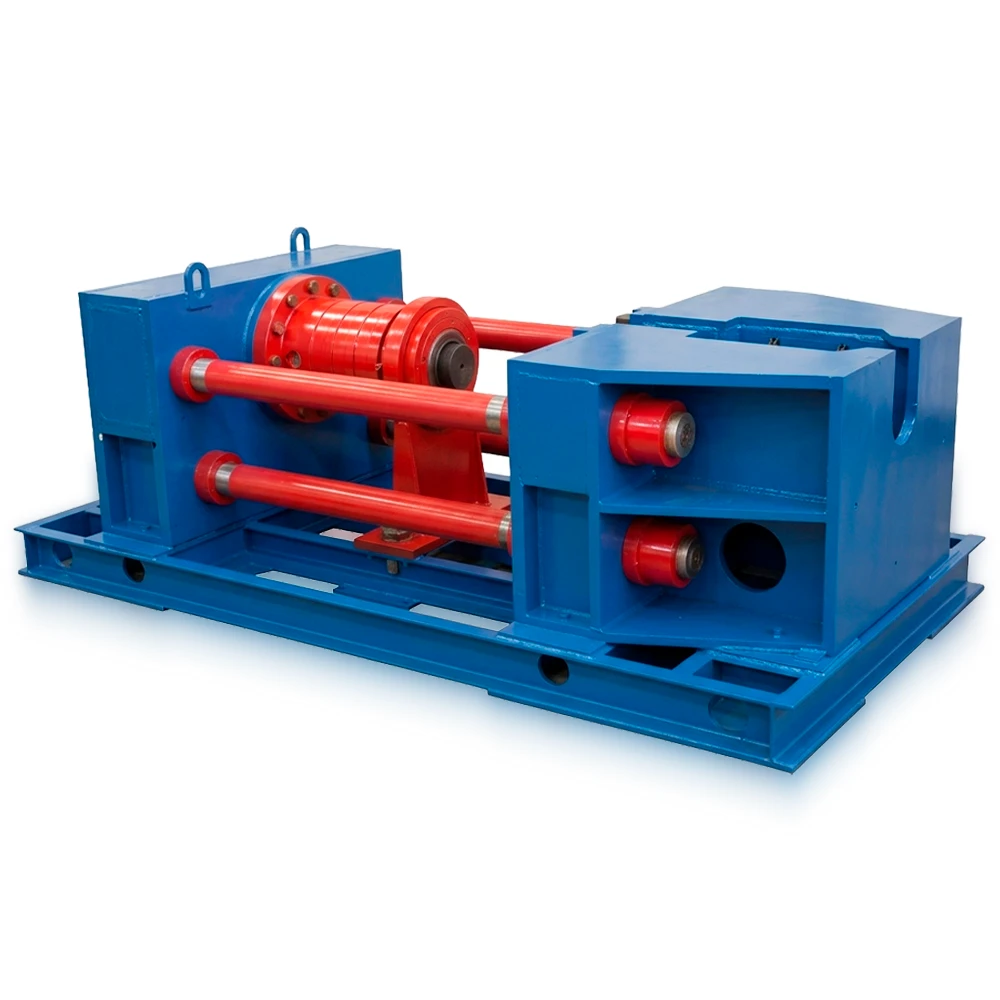

Стенд для распрессовки колес с осей колесных пар СКР-630

Стенд СКР-630 предназначен для распрессовки осей колесных пар РУ1, РУ1Ш, РВ2Ш грузовых железнодорожных вагонов.

Стенд поставляется в комплекте с насосной станцией, траверсой оси колесной пары, устройством подъемно-поворотным, комплектом РВДИ (4 шт).

В комплекте поставки три стакана и три медных вкладыша для каждого типа осей колёсных пар – РУ1, РУ1Ш, РВ2Ш.

Стенд для распрессовки колес с осей колесных пар СКР-630 выполнен в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150-69.

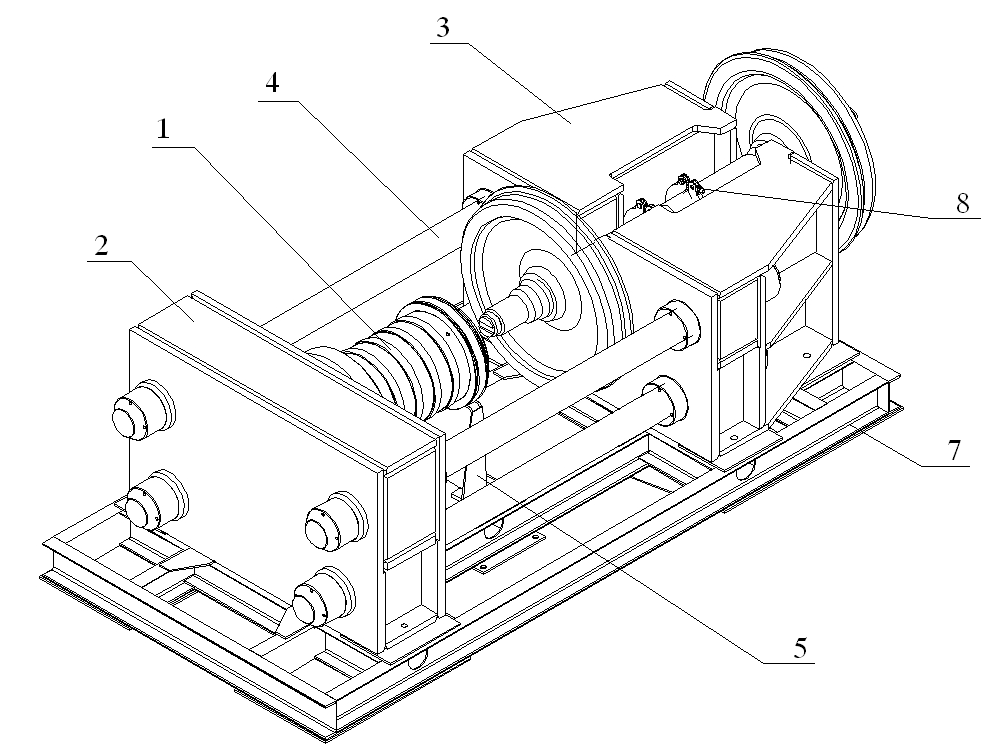

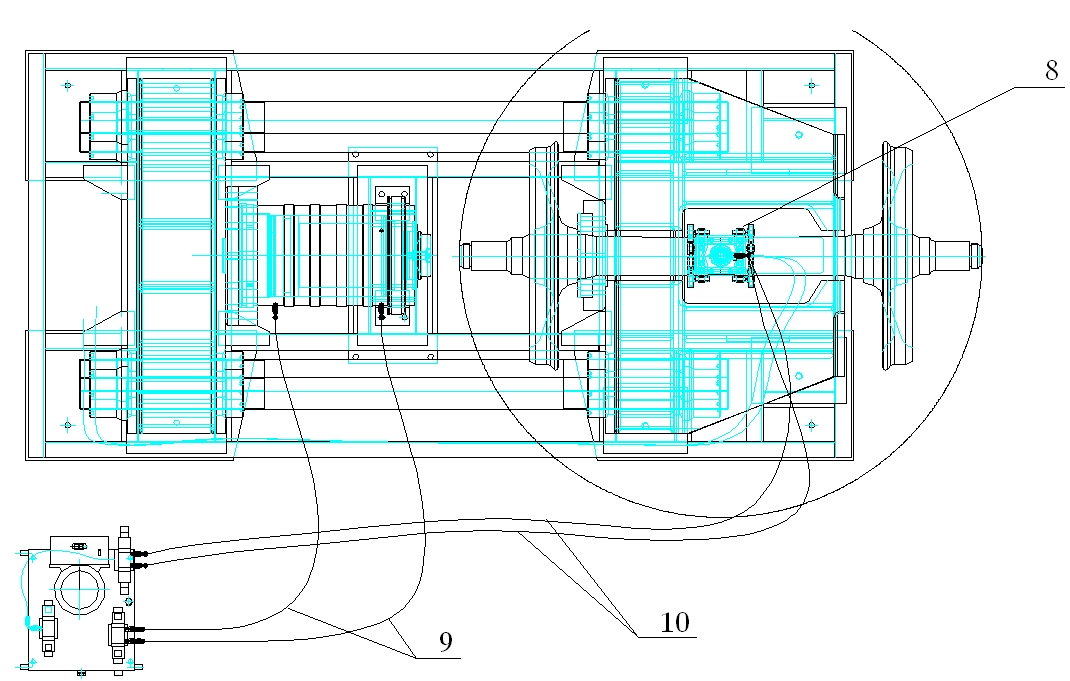

Основные части стенда СКР-630:

• домкрат;
• опора домкрата;
• опора оси колёсной пары;
• шпильки силовые в сборе;
• стойка опорная;
• основание;
• устройство подъемно-поворотное (далее УПП);
• кожух защитный;
• датчик, ограничивающий ход штока домкрата;
• насосная станция;
• рукава высокого давления (РВД) домкрата и УПП.

Устройство подъемно-поворотное (далее УПП) предназначено для механизации работ с осью колесной пары при распрессовке (размещение, подъем, разворот на 180 градусов, опускание, последующий подъем) и включает гидроцилиндр, ложемент с захватами. Для такелажа оси колесной пары при распрессовке (укладка в ложемент УПП перемещение на стапель) предназначена траверса оси колесной пары, подвешиваемая на крюк цехового электротельфера.

Насосная станция с гидравлическим блоком управления и электрооборудованием поставляется в виде отдельного агрегата и может быть установлена в любом удобном месте, обеспечивает гидропитание и управление работой домкрата распрессовки и УПП. Станция насосная 2НЭЭ10/70-25/5И100Т2-ПП-РКП: с электроприводом, двухпортовая, два 4-х-линейных 3-х-позиционных гидрораспределителей с электромагнитным управлением, двухступенчатая, давление на 1/2 ступени 10/70 МПа, подача на 1/2 ступени 25/5 л/мин, бак 100 л, 380 В.

Выпрессовка колеса осуществляется за счёт усилия штока домкрата, возникающего при подаче гидравлической жидкости под давлением в его поршневую полость.

Возврат штока в исходное положение происходит при подаче гидравлической жидкости в штоковую полость гидроцилиндра.

Последовательность действий при распрессовке осей колесных пар:

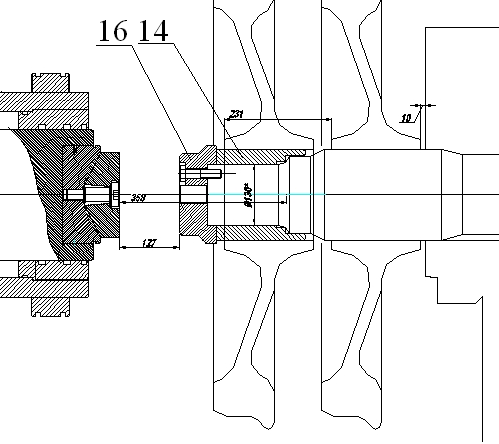

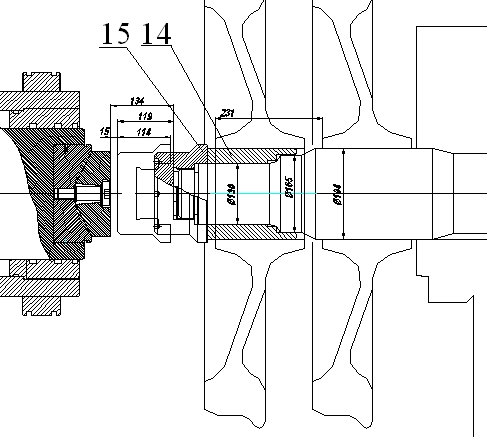

• Закрепить на распрессовываемом конце колесной пары стакан, (см. маркировку в зависимости от типа оси), вложив медный вкладыш.
• Повесить на крюк цехового электротельфера, грузоподъемностью не менее 2т., траверсу оси колесной пары, закрепив ее за верхние проушины.
• Захватить зацепами траверсы ободы колес распрессовываемой колесной пары.
• Зафиксировать зацепы траверсы подвижными ручками.
• Приподнять траверсу и отцентрировать зацепы, перемещая их на роликах по направляющим балки траверсы.
• Уложить колесную пару в полость опоры оси колёсной пары стенда в ложемент УПП, предварительно рассоединив захваты ложемента и примерно совместив центр тяжести колесной пары с продольной осью УПП, которое в момент укладки оси должно находиться в ближнем к домкрату положении.
• Зафиксировать захваты ложемента УПП с помощью откидных болтов.
• Включить насосную станцию.
• Включением кнопок переносного пульта подъема или опускания гидроцилиндра УПП отцентрировать ось колесной пары с осью домкрата.
• Кнопкой с переносного пульта включить рабочий ход домкрата, а после контакта домкрата со стаканом, одетым на ось колесной пары, кратковременными включениями сорвать колесо с посадки, давление при этом не должно превышать 65 МПа.
• После срыва распрессовываемого колеса, непрерывным рабочим ходом домкрата полностью сдвинуть колесо с рабочей посадки на стакан.
• После распрессовки включить кнопки переносного пульта, вернуть шток домкрата в начальное положение.
• С помощью гидроцилиндра УПП поднять колесную пару над опорой оси колёсной пары и аккуратно развернуть ее на 180 градусов в горизонтальной плоскости на штоке гидроцилиндра.
• Опустить колесную пару в полость задней опоры стенда, перемещая при необходимости каретку УПП так, чтобы торец колеса колесной пары упирался в рабочую поверхность упорного сменного вкладыша задней опоры.
• Распрессовать второй конец оси колесной пары.
• Манипуляции с колесной парой при распрессовке можно выполнять и с помощью электротельфера, оснащенного траверсой с захватами.
• После распрессовки обоих колес, траверсой тали перенести колесную пару на стапель. Удерживая распрессованные колеса за обода снять стакан с медным вкладышем.
• Синхронно откатив каретки с колесами к концам траверсы, снять колеса с оси колесной пары.
• После окончания работ сбросить давление в гидросистеме, вернуть шток гидроцилиндра в исходное положение.

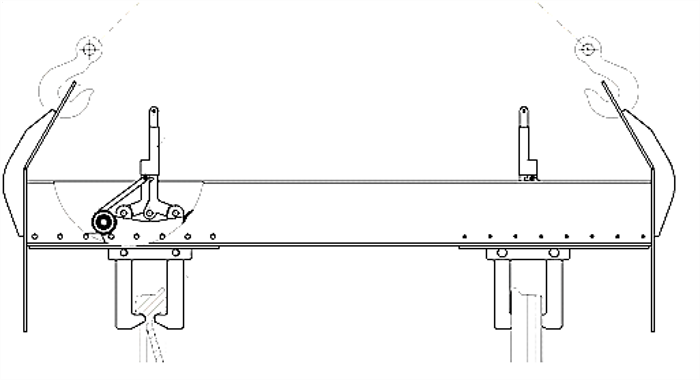

Траверса оси колесной пары
