Установки для монтажа и демонтажа внутренних колец подшипников букс колесных пар РУ-1 и РУ1Ш, УМДВКП

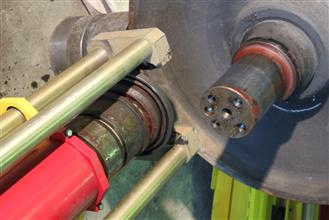

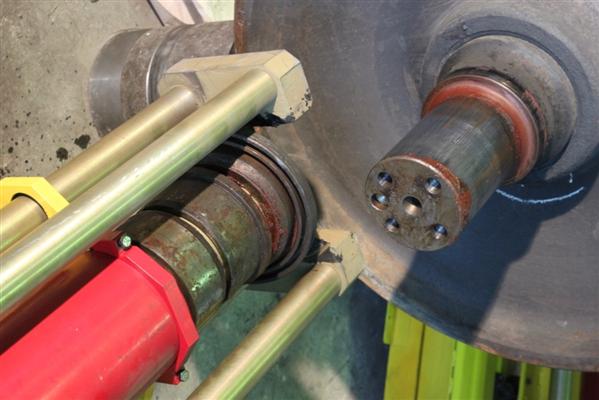

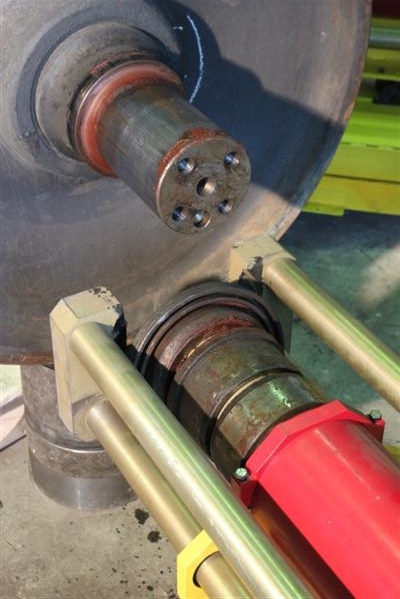

Установка УМДВКП-1 предназначена для монтажа и демонтажа внутренних колец шейки оси колесной пары РУ1 или РУ1Ш-1, а также буксовых узлов оси РВ2Ш:

• с двумя цилиндрическими подшипниками типа 232726 и 42726;
• с подшипниками сдвоенными (ХАРП, СПЗ);
• с подшипниками кассетного типа (SKF, BRENCO, Timken)

в условиях депо с регистрацией усилия при монтаже.

Установка УМДВКП-2 также приспособлена для работы с типом оси РВ2Ш.

Установки сохраняют свои параметры и обеспечивают выполнение работ при эксплуатации в отапливаемом помещении в диапазоне температур окружающего воздуха от 0 ºС до + 40 ºС, влажностью до 80%.

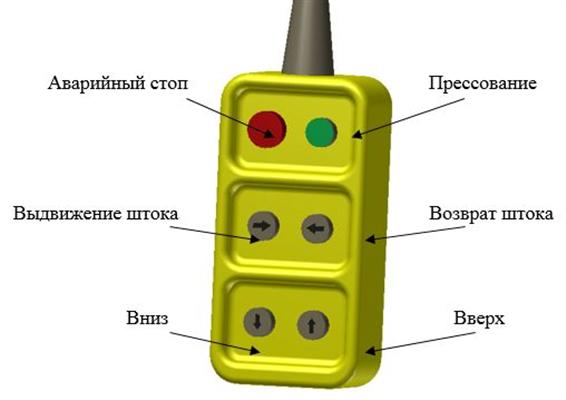

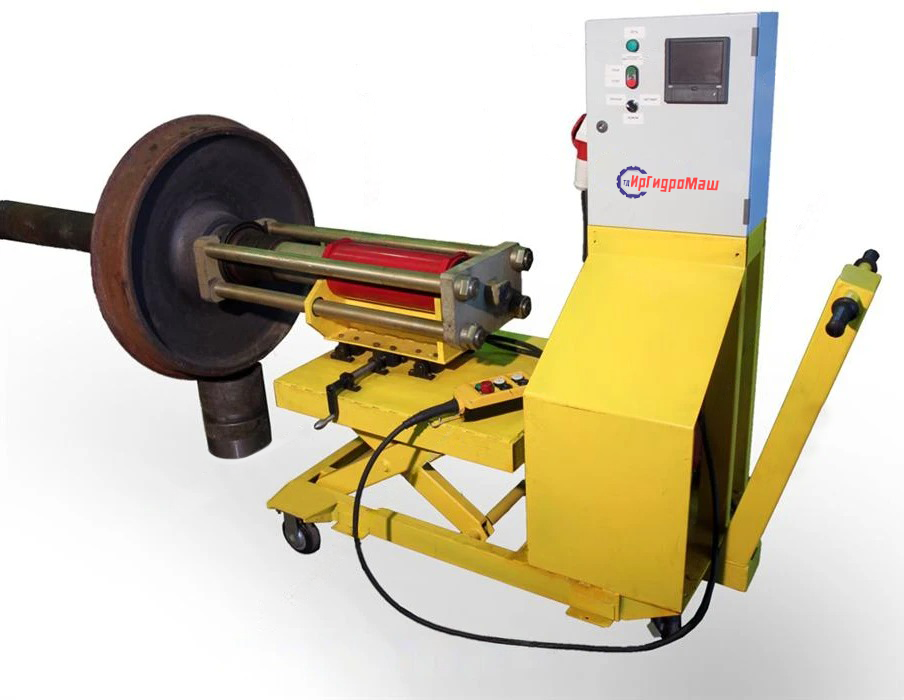

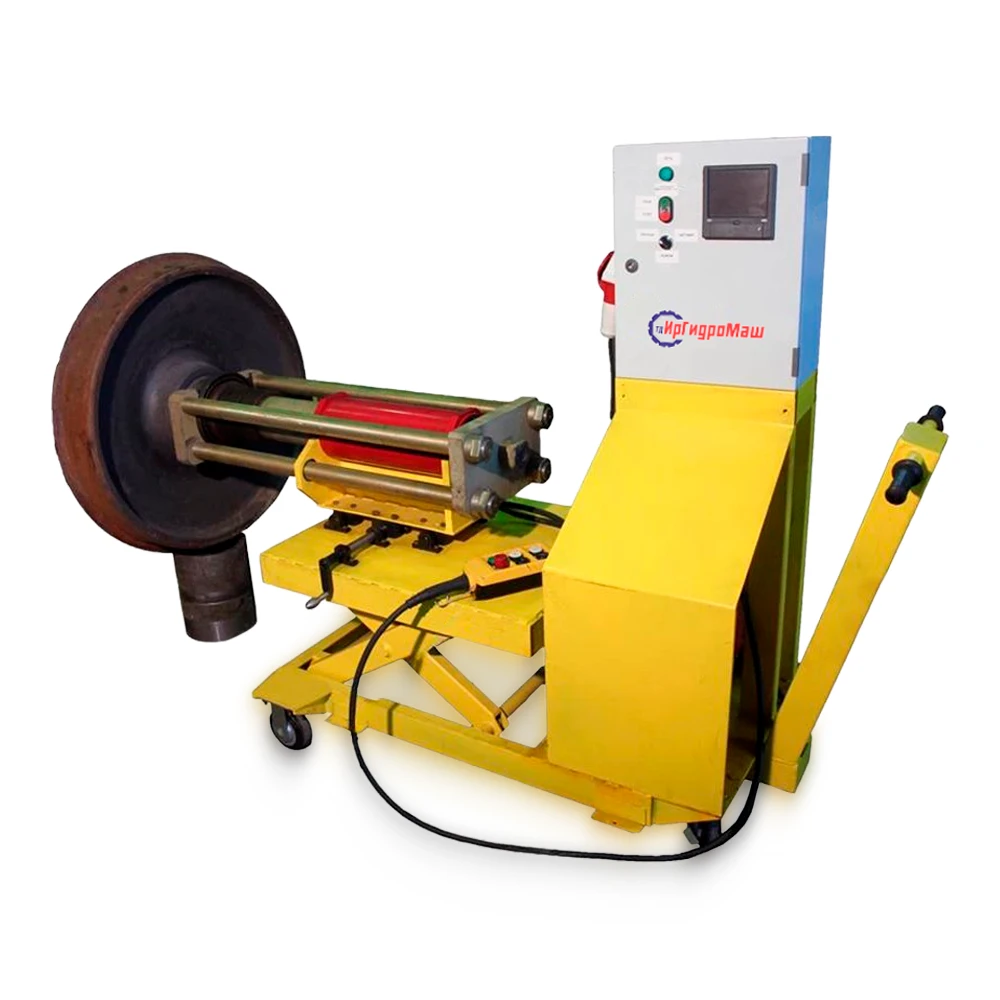

Основными частями установок являются: гидроцилиндр (1), тележка (2), станция насосная (3), щит управления с экранным самописцем (4), механизм поперечного перемещения (5), сменные комплекты приспособлений для распрессовки или запрессовки (6), экранный самописец (7), переносной пульт управления (8).

Площадка тележки поднимается при помощи гидроцилиндра. Тележка перемещается при помощи съёмной ручки. На раме установлена стойка для щита управления.

Автоматический режим работы установки применяется на заключительном этапе процесса монтажа подшипниковых колец.

Для организации логики работы эл.схемы установки, в автоматическом режиме, использованы технологические возможности самописца KD7 (А1).​

​Персонал, обслуживающий установку при работе с самописцем и флэш-картой должен иметь необходимые навыки в работе с персональным компьютером и внимательно изучить все необходимые инструкции и руководства по эксплуатации. Флэш-карта служит для сохранения архива информации (графиков давления при запрессовке) и переноса на компьютер для хранения, обработки и печати данных.

Основные технические характеристики установки УМДВКП-1
