Установка для ремонта букс УРБ20-4

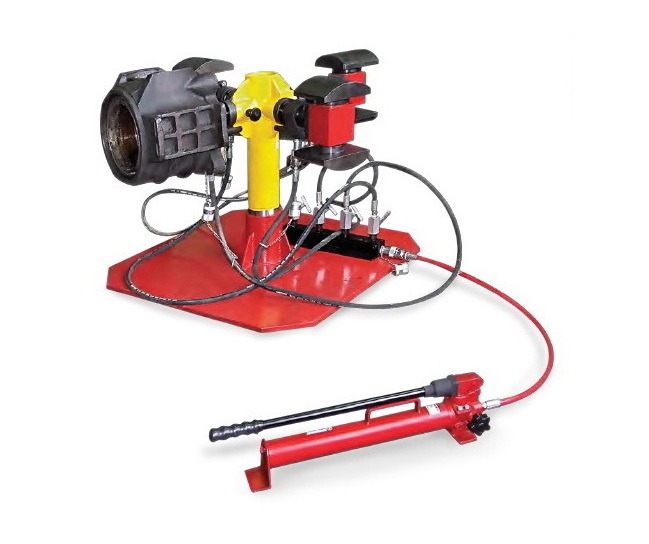

Установка УРБ20-4 предназначена для эксплуатации в составе комплекса для ремонта наплавкой изношенных направляющих и опорных поверхностей корпусов букс тележек подвижного состава железных дорог.

Предварительное усилие, создаваемое универсальной посадочной матрицей с гидроцилиндрами в надетой на неё буксе, позволяет сохранить необходимую геометрию буксового узла при термическом воздействии в процессе наплавки.

Буксовые узлы с нарушенной геометрией правятся той же матрицей при изменении величины и направления усилия.

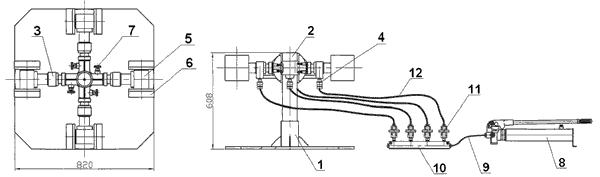

На опоре (1) установлена стойка (2), которая имеет четыре паза.

В пазы стойки установлены четыре штанги (3) с быстроразъемными соединениями (4), по каналам которых гидравлическую жидкость подают к гидроцилиндрам (5), установленным на торцах штанг.

На штоке и дне корпуса гидроцилиндров установлены щеки (6) (универсальные матрицы), которые при выдвижении штока упираются во внутреннюю поверхность буксы и фиксируют ее положение.

На стойке предусмотрены четыре стопора (7), предназначенные для фиксации штанги в четырех положениям при вращении.

Для создания давления в гидросистеме установки применяется ручной гидравлический насос НРГ-7010. Насос соединен через рукав высокого давления (9) с распределителем потока (10), имеющем четыре выхода с регулировочными кранами (11).

Краны позволяют частично или полностью перекрывать потоки жидкости для работы отдельных гидроцилиндров. Краны соединены с гидроцилиндрами рукавами высокого давления (12) с полумуфтами БРС (4).
