Стенд СГР 70-2,0-СМЭ для статического испытания рукавов высокого давления пробным гидравлическим давлением не более 70МПа

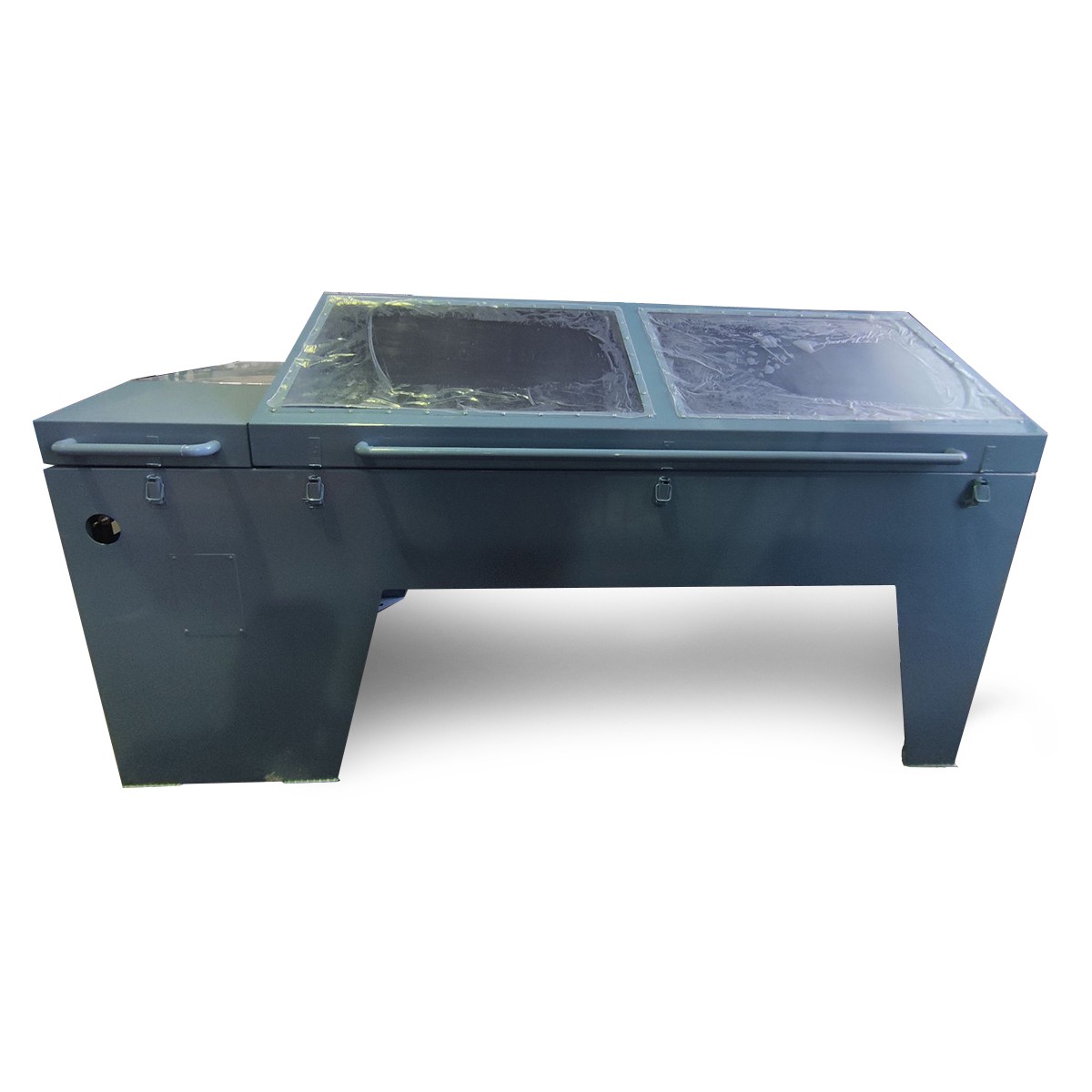

Стенд модели СГР 70-2,0-СМЭ предназначен для статического испытания рукавов высокого давления с установленными фитингами пробным гидравлическим давлением не более 70 МПа.

Производительность испытаний достаточна для применения при мелкосерийном производстве и на предприятиях эксплуатирующих РВД. Предлагаемый стенд найдет эффективное применение в этом сегменте рынка.

Рабочая жидкость для испытания РВД – гидравлическое масло.

Испытательное давление создается установленной на раме стенда насосной станцией с электроприводом. Контроль давления испытания осуществляется по манометру высокого давления М4ВУКсУХЛ1-100 МПа, класс точности 1,0.

Электрическая система управления, режим проведения испытаний ручной. Уровень давления испытания настраивается предохранительным перепускным клапаном в зависимости от необходимой величины, макс. 70 МПа.

Конструкция коллекторов позволяет одновременное испытание до пяти рукавов с прямыми и угловыми фитингами, 0º, 45º, 90º, при расстоянии между отверстиями в коллекторах 50 мм.

Реализовано размещение двух сливных коллекторов для испытания коротких РВД и минимальной длины 1900 мм.

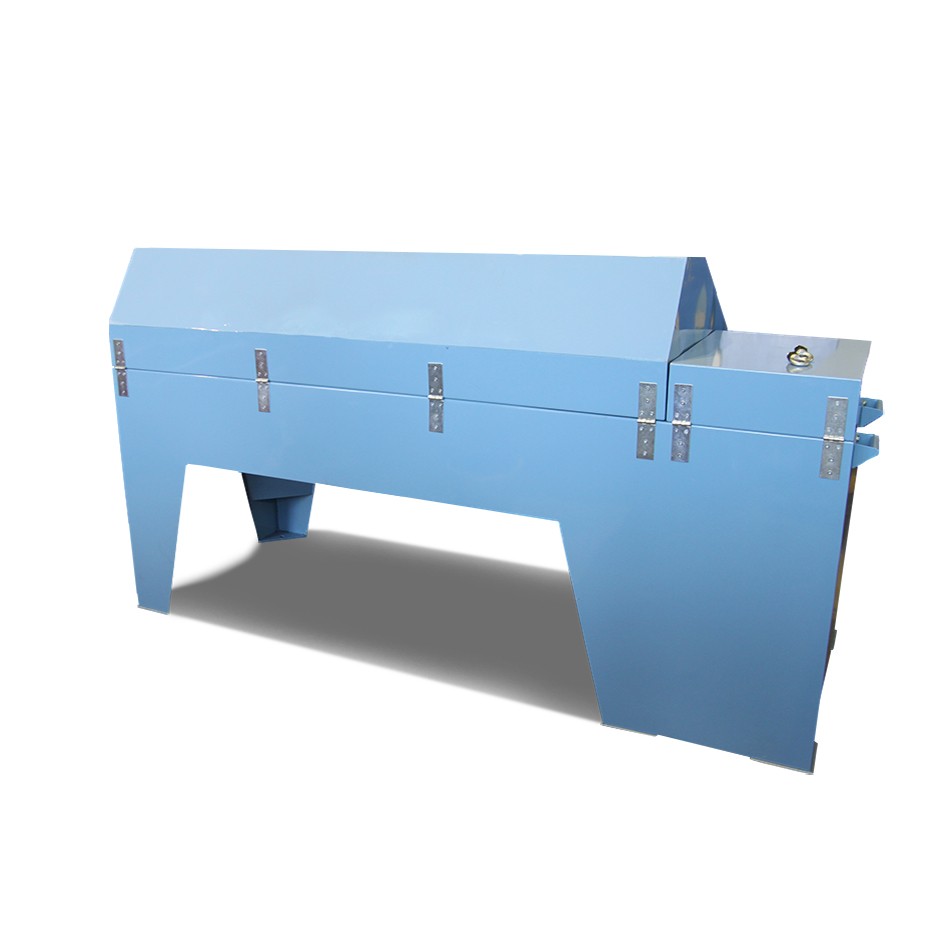

Стенд модели СГР 70-2-С-ВМ-Р предназначен для статического испытания рукавов высокого давления с установленными фитингами пробным гидравлическим давлением не более 70 МПа.

Рабочая жидкость для испытания РВД – вода/гидравлическое масло/эмульсия.

Стенд обладает соответствующим уровнем защиты и безопасности.

Стенд состоит из следующих узлов:

• рама;
• насосная станция;
• пульт управления;

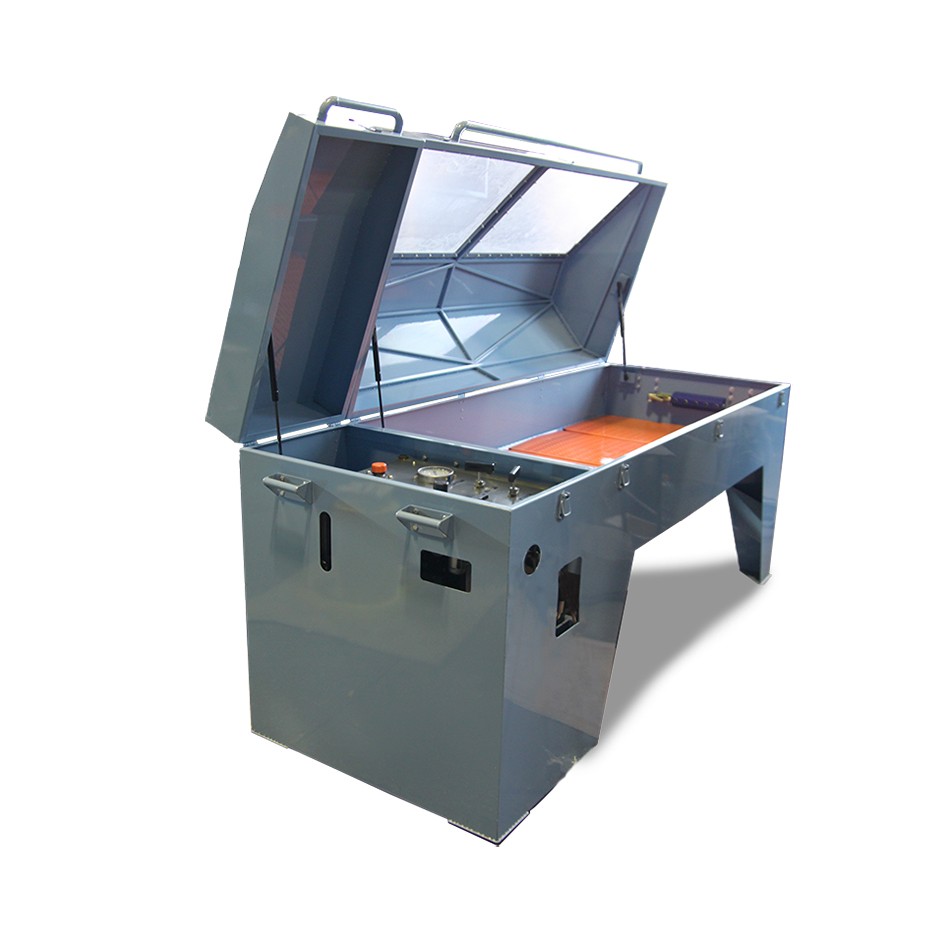

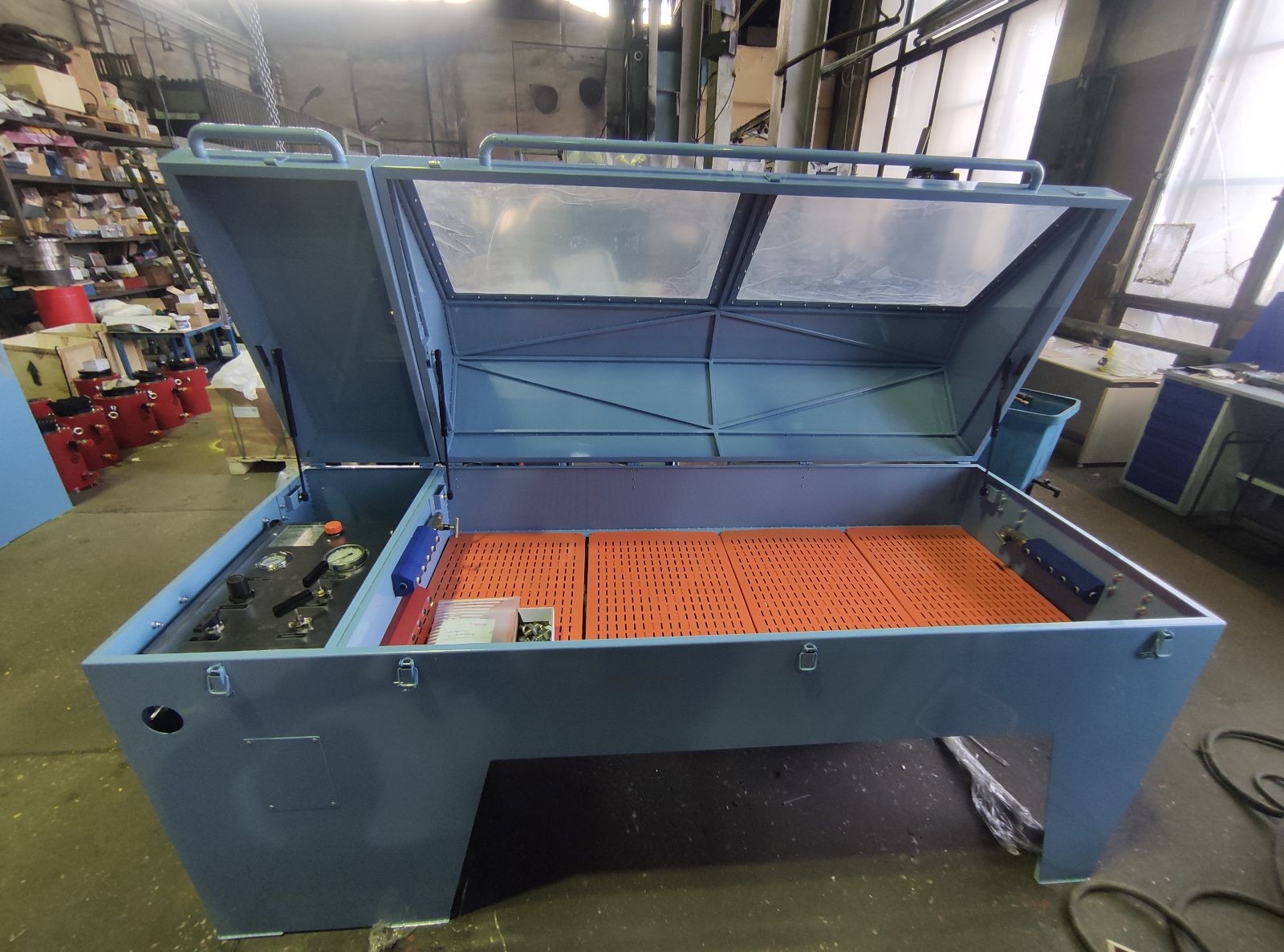

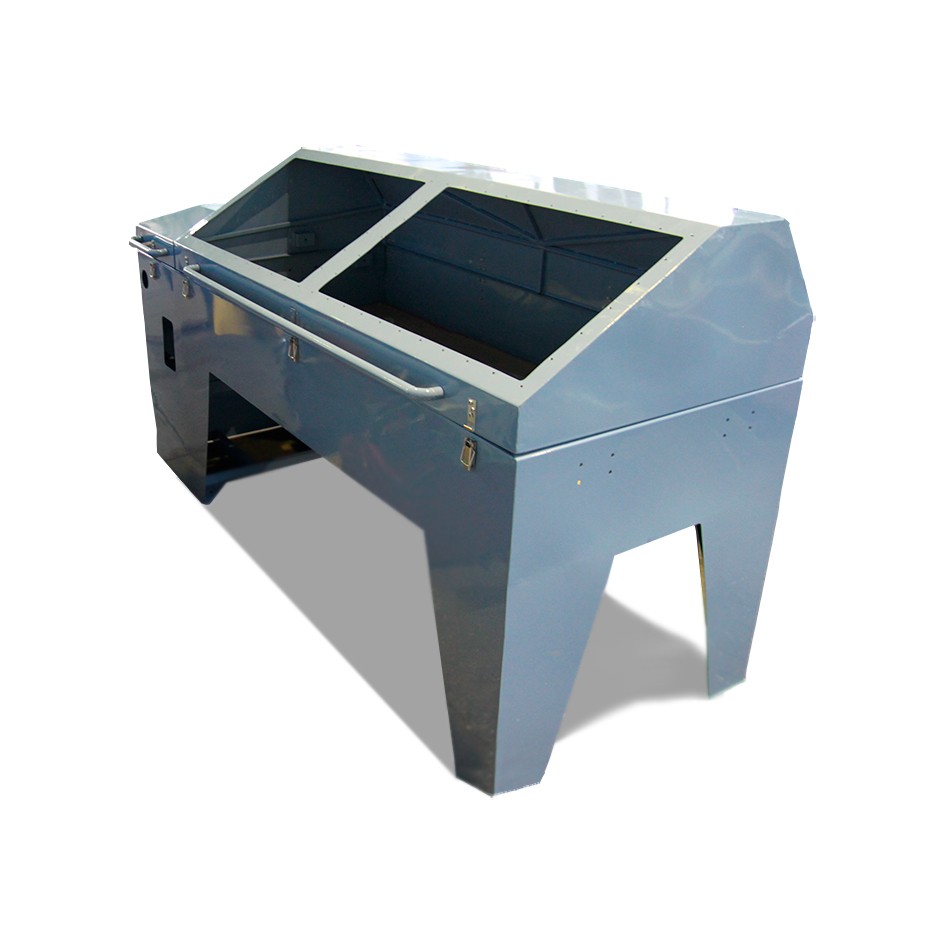

• испытательная камера с фиксируемой защитной крышкой и смотровыми окнами.

В раме установлен поддон для сбора рабочей жидкости (РЖ), сливаемой при развоздушивании испытуемых РВД, и из РВД после испытаний. Поддон закрыт решетками, на которые укладывается РВД при испытании. Собранная РЖ для очистки проходит через всасывающий фильтр,кран шаровый с фильтром и поступает в гидробак насосной станции.

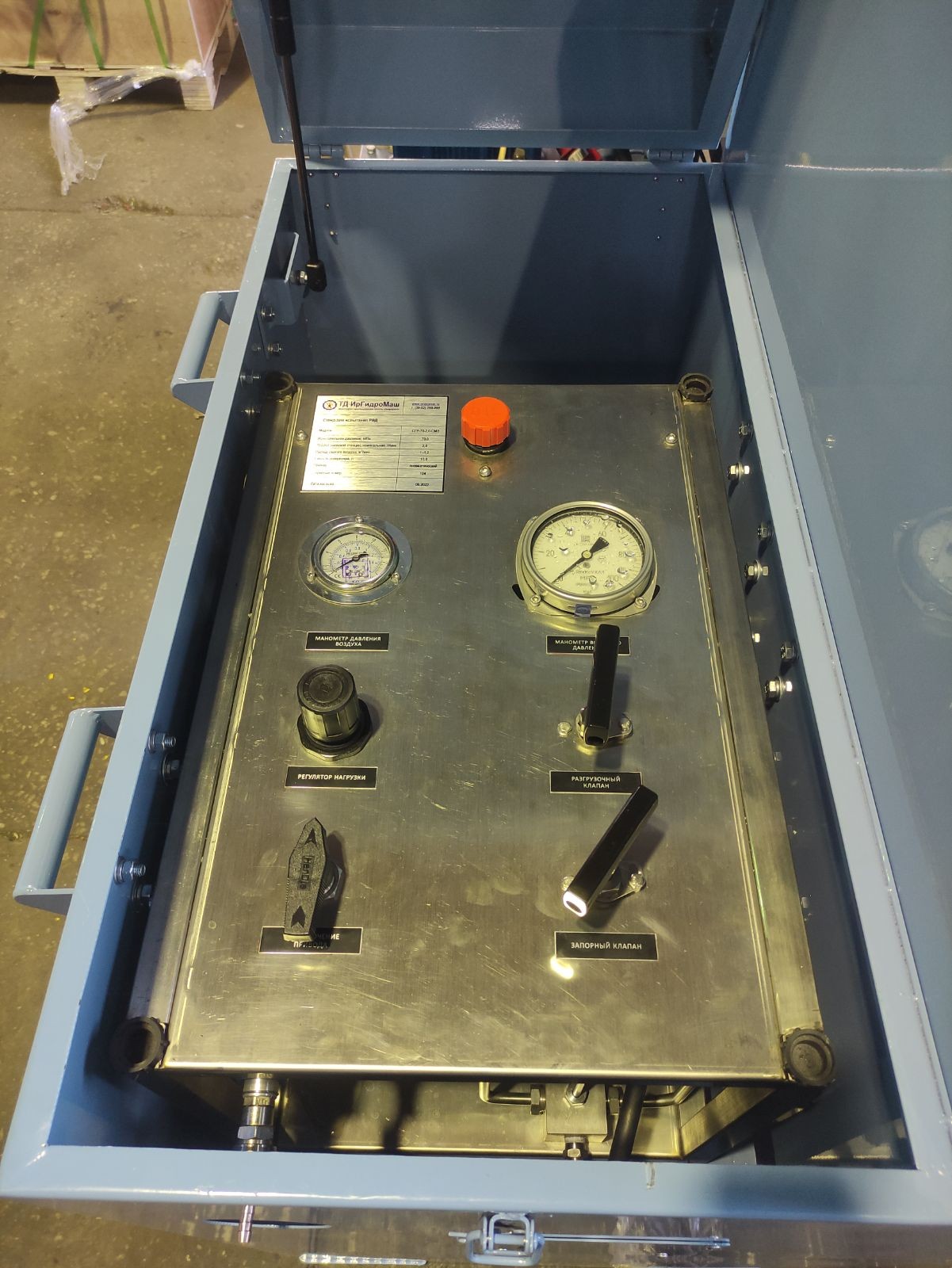

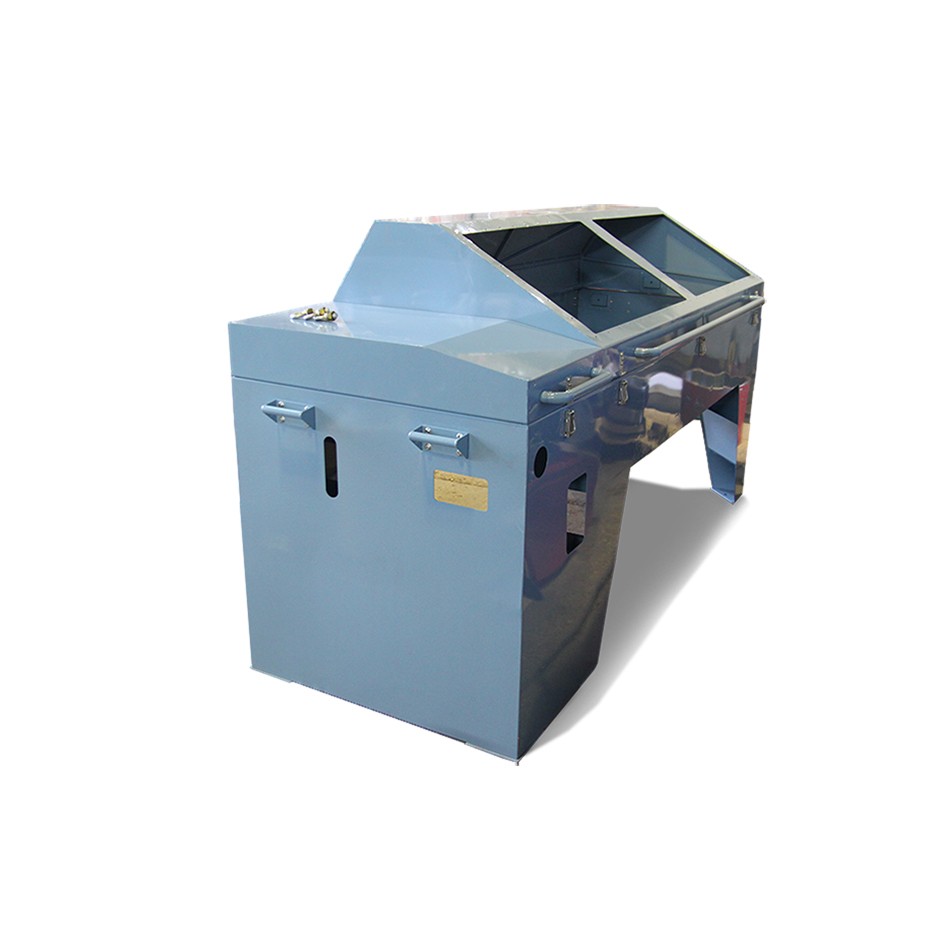

На крышке пульта управления установлены кнопки и индикаторные лампы для управления работой стенда (переключатель вкл/выкл сети, лампа индикации включенной сети, сдвоенная кнопка "Пуск – Стоп" электродвигателя насосной станции, кнопка включения подачи рабочей жидкости в испытуемый РВД, кнопка аварийной остановки). В составе пульта управления манометр М4ВУКсУХЛ1-100МПа индикации давления испытания, клапан настройки давления испытания.

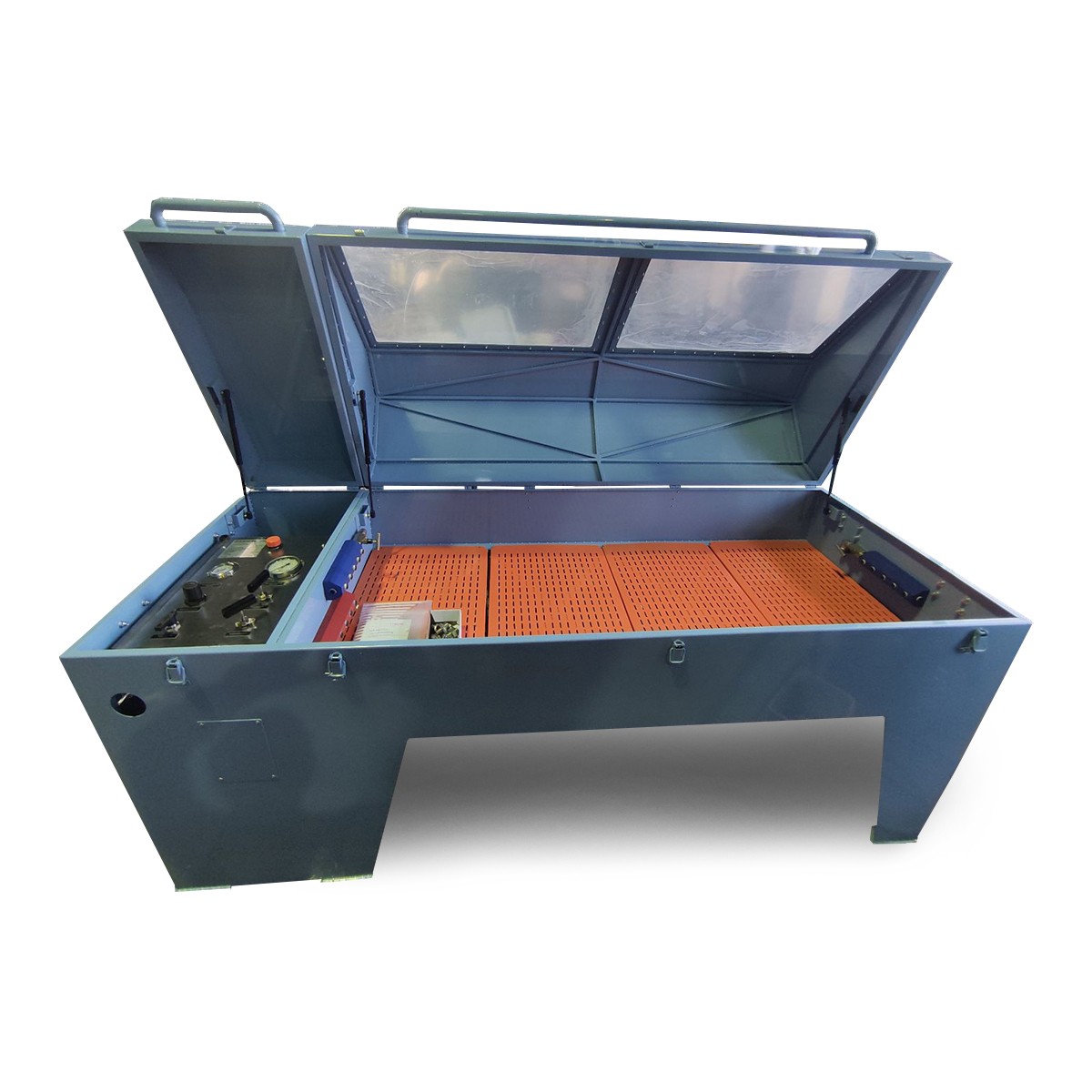

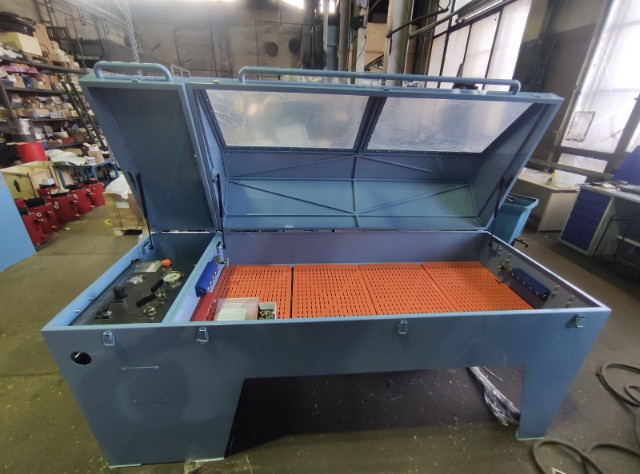

В испытательной камере расположен коллектор напорный и два сливных коллектора: один для коротких рукавов, другой, на противоположной стенке камеры, для рукавов минимальной длины 1900 мм. Количество одновременно испытываемых рукавов по количеству отверстий, размер К3/8, в коллекторах (напорном и сливных) для подключения РВД, максимально пять штук.

РЖ из напорного коллектора поступает в испытуемые РВД, подключенные к напорному и соответствующему сливному коллектору в зависимости от их длины при помощи подходящих штуцеров (в комплект поставки не входят).

Для удаления воздуха из испытуемых РВД служат регулировочные краны, установленные на сливных коллекторах.

Основными элементами системы управления стендом являются:

• шкаф управления;
• кнопки с индикаторными лампами, расположенные на крышке пульта управления и обеспечивающие выполнение следующих функций:
  • включение и выключение электродвигателя;
  • управление электромагнитами гидрораспределителя;
  • автоматическую защиту от перегрузки электродвигателя.

В целях безопасности, питание оперативных электрических цепей станции осуществляется постоянным напряжением 24 В через блок питания.

Стенд выполнен в климатическом исполнении УХЛ категорий размещения 3, 4 по ГОСТ 15150-69.
