Стенд для предварительной вытяжки и испытания заделки концов каната

Cтенд СИГ-С25-16ИСК предназначен для предварительной технологической вытяжки канатов с целью снижения неупругих деформаций, проявляющихся в процессе приработки каната в конструкции, машине, и испытания растяжением заделки концов канатов.

Применение предварительно вытянутого каната позволяет обеспечить работу конструкции, машины, когда требуется точное позиционирование груза, уменьшение хода натяжного устройства, или сохранение жесткой канатной системы.

Стенд СИГ-С25-16ИСК обеспечивает при помощи гидроцилиндра статическую предварительную вытяжку каната до его монтажа и испытание растяжением заделки концов каната на прямом горизонтальном стенде, или с применением приспособления ИС-50/20, устанавливаемого на стенде.

Конструкция применяемых захватных приспособлений натяжных устройств исключает раскручивание каната при вытяжке и испытании. Насосная станция с блоком управления и контроля, теплообменником для охлаждения РЖ, пультом ДУ обеспечивает контроль и управление тяговым усилием посредством цифрового манометра с датчиком давления РЖ и электронного регистратора «Параграф PL20».

Предусмотрено три режима работы стенда: «Наладка», «Разгрузка», «Работа», и два диапазона нагружения, 0-1тс. и 1-25 тс. Оператор выбирает различные виды операций: вытяжка при заданном усилии и длительности, испытание растяжением заделки концов канатов при заданном усилии. Диаграмма вытяжки каната и испытаний заделки его концов выводится на дисплей регистратора, в памяти которого хранятся все диаграммы испытаний.

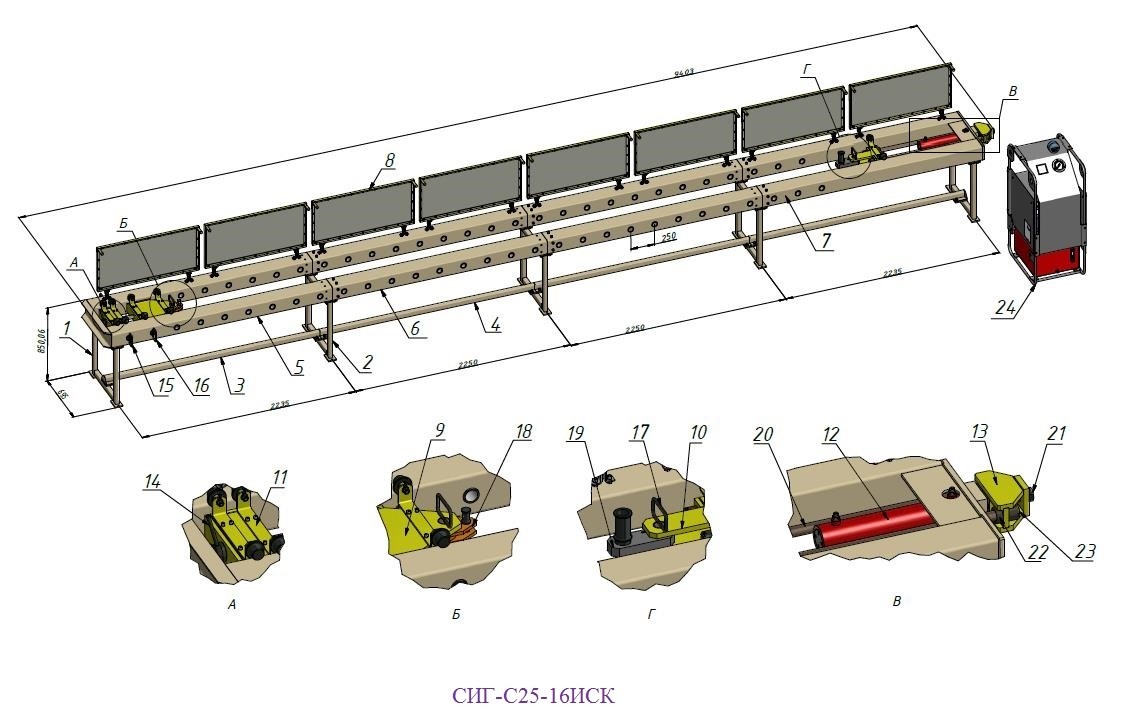

СИГ-С25-16ИСК

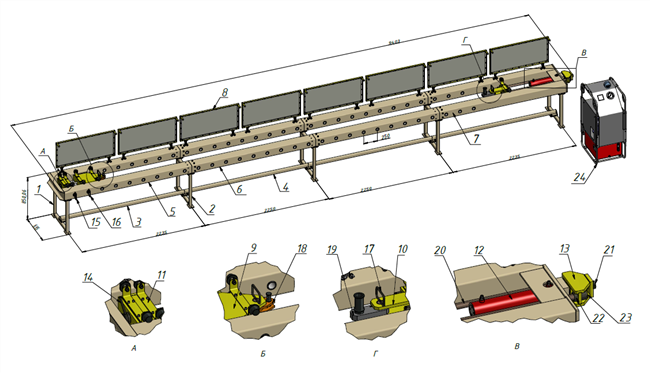

Стенд поставляется в разобранном виде, комплект поставки:

• Стойка наружная (1) – 2 шт;
• Стойка внутренняя (2) – 3 шт;
• Стяжка наружная (3) – 2 шт;
• Стяжка внутренняя (4) – 2 шт;
• Секция концевая (5) – 1 шт;
• Секция концевая (7) –1 шт;
• Секция промежуточная (балка) (6) – 4 шт;
• Неподвижная каретка (9) в сборе с устройством натяжения (11) – 1 шт;
• Закрепляющий палец (17) – 2 шт;
• Фиксирующий палец (16) каретки – 1 шт;
• Фиксирующий палец (15) устройства натяжения – 2 шт;
• Подвижная каретка(10) в сборе со штангами (20) и опорой(13) – 1 шт;
• Гидроцилиндр (12) – 1 шт;
• Болт опоры (21) – 1 шт;
• Щитки ограждения (8) – 8 шт.
• Станция насосная, модель НЭЭ-1,0И40Т1-Х-СИГ в комплекте с РВД.
• Комплект переходников и пальцев для закрепления канатов для вытяжки.
• Комплект переходников и пальцев для закрепления стропов для испытаний.
• Комплект сменных частей для подготовки канатов Ø 2 – 8 мм для вытяжки.
• Комплект сменных частей для подготовки канатов Ø 10 – 28 мм для вытяжки.
• Комплект винтов М10 с шайбами, шт.-32. Комплект винтов М12 с шайбами, шт.-92.
• Приспособление ИС-50/20 для испытания стропов длиной до 16 м (см. в разделе сайта «Оборудование для производства такелажа из стального каната»)

*) По заказу, разрабатываем стенды для предварительной вытяжки канатов и испытания растяжением заделки концов канатов с требуемыми характеристиками и комплектацией.
