Установка продавливания труб УБПТ-1000

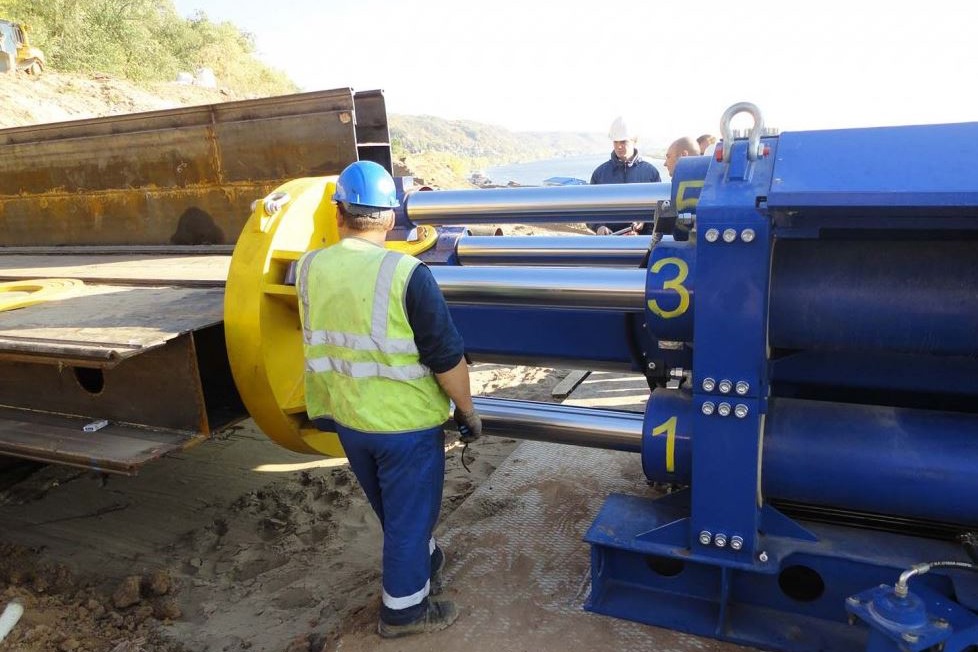

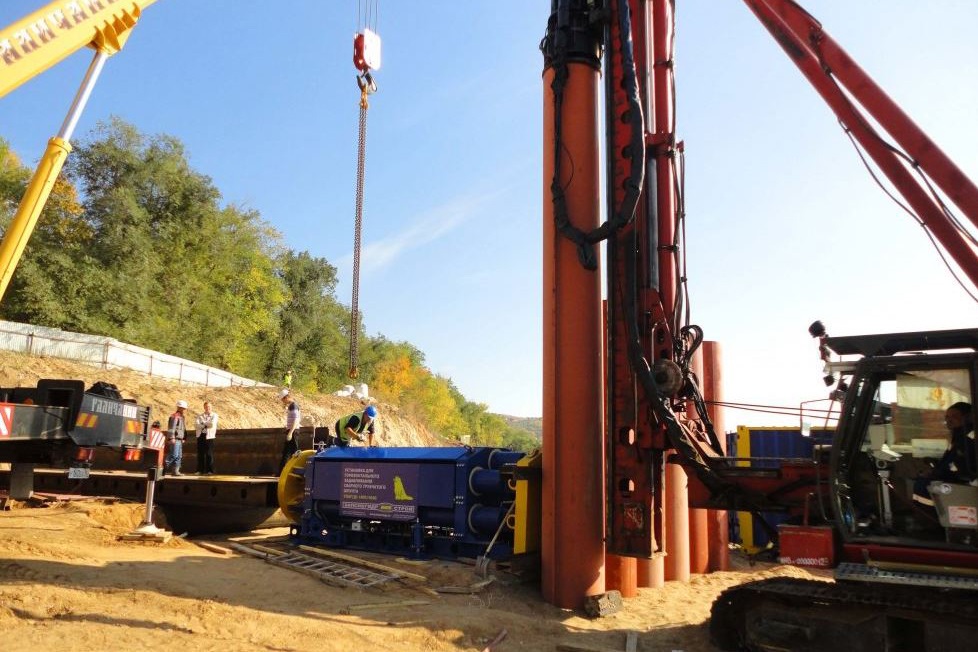

Задавливание производится пятью гидроцилиндрами, расположенными параллельно друг другу в вершинах пятиугольника и опирающихся с одной стороны на опорную, а с другой – на нажимную плиту. Монтаж и демонтаж установки производится краном, а позиционирование в горизонтальной плоскости – при помощи гидравлических аутригеров.

Стационарный пульт управления силовым блоком (ручное управление) установлен на лицевой панели приводного блока и предназначен для управления аутригерами и основными гидроцилиндрами.
Пульт дистанционного управления силовым блоком предназначен для управления аутригерами и основными гидроцилиндрами при нахождении оператора на расстоянии до 30 м от силового и приводного блоков. Усилие задавливания шпунта регулируется на пульте дистанционного управления и контролируется по дисплею на нем же.
На стационарном и дистанционном пультах управления установлены кнопки аварийной остановки приводного блока.
Управление потоками рабочей жидкости силового блока осуществляется при помощи гидрораспределителей с электроуправлением и пружинным возвратом в нейтральное положение.
Включение одного из пультов управления автоматически отключает второй пульт.

Состав установки

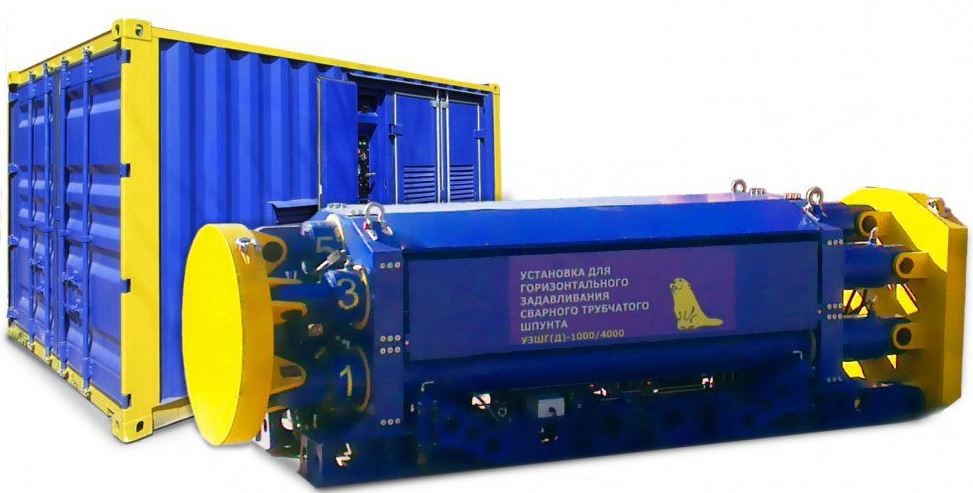

Установка для горизонтального задавливания сварного трубчатого шпунта УПБТ-1000 состоит из двух основных блоков: приводного и силового.

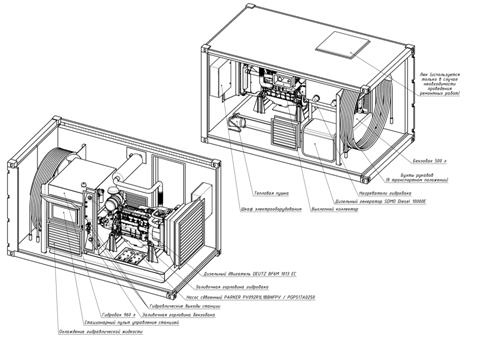

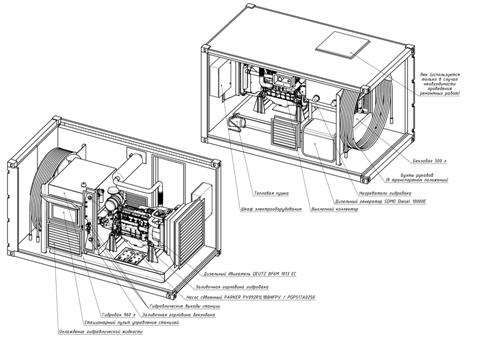

Приводной блок установки состоит из блок-контейнера, в котором на раме установлен дизельный двигатель, приводящий гидравлические насосы, масляный бак с системой фильтров, датчиков, контрольно-измерительной аппаратуры, с автономной системой охлаждения масла, бензогенератор для прогрева масла в гидравлической системе и тепловая пушка для обогрева контейнера при низкой температуре окружающей среды, шкаф управления и автоматики.

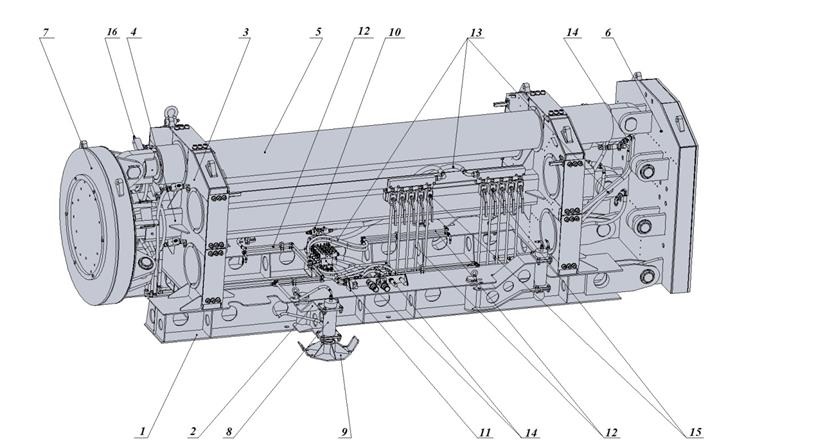

Силовой блок состоит из рамы 1 с выдвижными аутригерами 2, держателей гидроцилиндров 3, направляющей 4, основных гидроцилиндров 5, с закрепленными на них опорной 6 и нажимной 7 плитами, гидроцилиндров аутригеров 8 с опорными площадками 9. На силовом блоке также расположены силовой гидрораспределитель 10 и управляющие гидрораспределители 11, соединительные трубки 12, РВД 13, БРС 14, шаровые краны 15, предохранительные клапаны 16 и электрический щиток дистанционного управления. Силовой блок закрыт съемными кожухами и оснащен проушинами для транспортировки грузоподъемными механизмами.
