Системы синхронного подъема с взвешиванием объекта ССП

Системы синхронного подъема с взвешиванием объекта разрабатываются по ТЗ клиента.

Одна система компьютерного управления и контроля усилий, хода штоков и взвешивания может быть применена для комплекса, включающего до 64 домкратов гидравлических и насосных станций. Информация о 16 домкратах представлена на основном экране, с 17-го по 64-й домкрат – на другом экране (опция). Управление одним оператором.

Унифицирована для управления различными гидравлическими системами перемещения грузов, натяжения арматурных элементов и т.п. с всеми типами насосных станций; использует сетевые технологии быстрой и надежной связи.

Автоматическая синхронизация хода штоков домкратов при подъеме/опускании, возможен ручной режим управления. Все данные о перемещениях и нагрузках передаются на один экран.

Определение координат центра тяжести объекта.

Возможность работы с различными типами датчиков для домкратов и насосных станций с индикацией нагрузок, хода штоков, температуры масла и его уровня в баке, состояния двигателей привода насосных станций и т.п.

Ведение полного протокола о нагрузках на всех домкратах, командах оператора, сохранение всей информации для дальнейшего анализа.

Основные преимущества системы синхронного подъема с взвешиванием объекта:

• ход штока измеряется с точностью до 0,1% от полного хода;
• нагрузка измеряется с точностью до 0,5% от полной нагрузки каждого домкрата;
• центр тяжести системы измеряется с точностью до 1 мм.;
• полные данные об операциях подъема и взвешивания протоколируются;

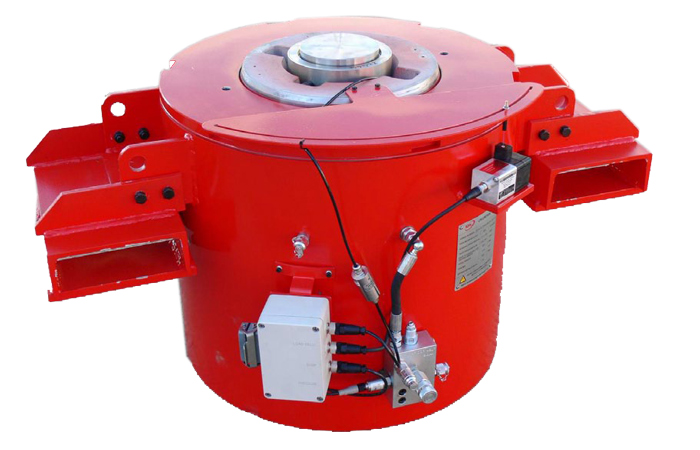

• каждый домкрат оснащен гидрозамком, обеспечивающим удержание груза, в т.ч. при обрыве РВД; клапаном, контролирующим опускание груза с точностью и плавностью, обеспечивающей синхронное опускание объекта системой домкратов.

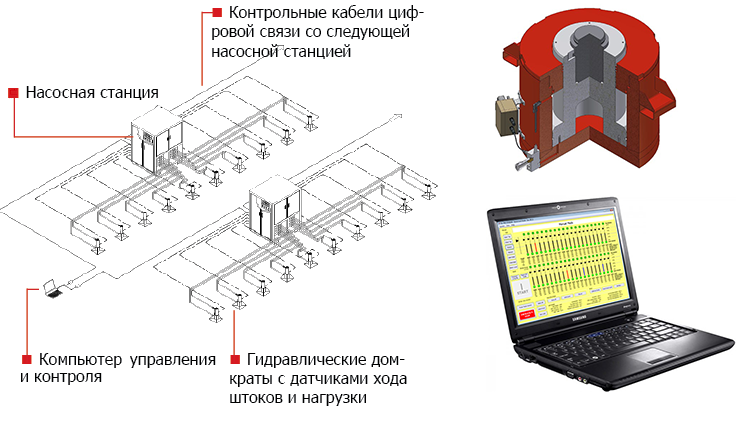

На схеме приведено типовое расположение системы домкратов, насосных станций, компьютерной системы управления со стандартной контрольной панелью.
