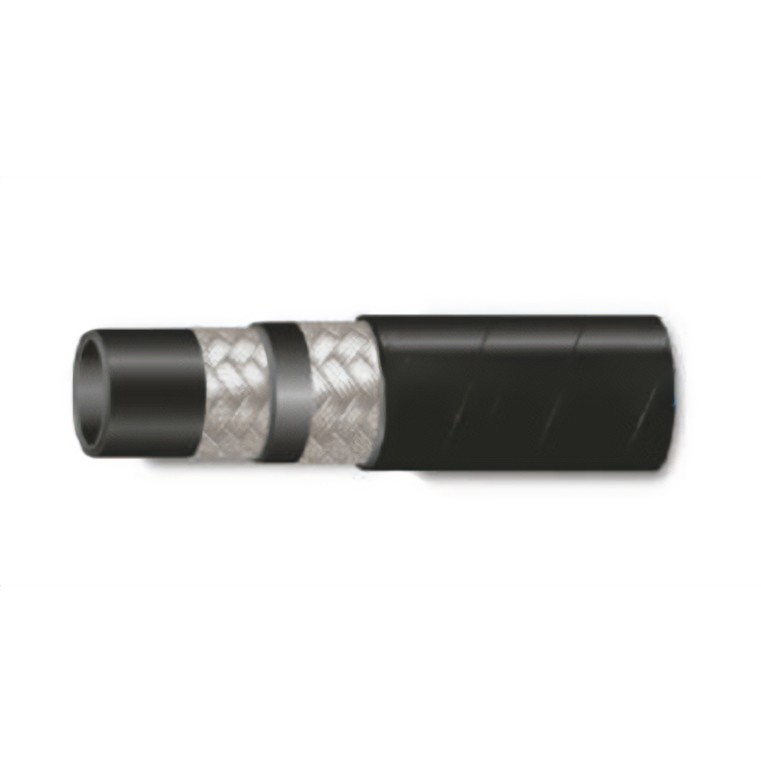

Универсальные рукава 2SN высокого давления стандарта DIN EN 853, наиболее часто применяемые в гидросистемах среднего и высокого давления. Типовое применение: линии для подачи рабочей жидкости от гидрораспределителей в исполнительные приводы (гидроцилиндры, ротаторы, гидромоторы). При сборке перед опрессовкой универсальными гильзами не требуют окорки.
Внутренний слой:
Усиление:
Внешнее покрытие:
Рабочая температура:
| Сравнить | Модель | DN | Внутренний диаметр | Наружный диаметр | Рабочее давление | Разрывное давление | Радиус изгиба | Вес | |
|---|---|---|---|---|---|---|---|---|---|
| мм | дюйм | мм | мм | МПа | МПа | мм | кг/м | ||
| РБ-05/2SN/2 | 5 | 3/16 | 4,8 | 13,4 | 41,5 | 166 | 90 | 0,320 | |
| РБ-06/2SN/2 | 6 | 1/4 | 6,4 | 15,0 | 40,0 | 160 | 100 | 0,352 | |
| РБ-08/2SN/2 | 8 | 5/16 | 7,9 | 16,5 | 35,0 | 140 | 115 | 0,443 | |
| РБ-10/2SN/2 | 10 | 3/8 | 9,5 | 18,9 | 33,0 | 132 | 125 | 0,540 | |
| РБ-12/2SN/2 | 12 | 1/2 | 12,7 | 22,2 | 27,5 | 110 | 180 | 0,680 | |
| РБ-16/2SN/2 | 16 | 5/8 | 15,9 | 25,6 | 25,0 | 100 | 205 | 0,779 | |
| РБ-19/2SN/2 | 19 | 3/4 | 19,1 | 29,3 | 21,5 | 86 | 240 | 0,941 | |
| РБ-25/2SN/2 | 25 | 1 | 25,4 | 37,8 | 16,5 | 66 | 300 | 1,350 | |
| РБ-32/2SN/2 | 32 | 1-1/4 | 31,8 | 44,3 | 12,5 | 50 | 420 | 2,100 | |
| РБ-38/2SN/2 | 38 | 1-1/2 | 38,1 | 50,3 | 9,0 | 36 | 500 | 2,650 | |
| РБ-51/2SN/2 | 51 | 2 | 50,8 | 63,8 | 8,0 | 32 | 630 | 3,400 | |
Используются в качестве магистралей для гидравлических жидкостей низкого или среднего давления на масляной или водной основе.
Рукава высокого давления 1SC стандарта DIN EN 857, по давлению и применению аналогичны 1SN, но имеют уменьшенные наружные диаметры, их часто называют slim или compact. Шланги 1SC имеют уменьшенный радиус изгиба. При сборке перед опрессовкой универсальными гильзами не требуют окорки.
Используются в качестве магистралей для гидравлических жидкостей низкого или среднего давления на масляной или водной основе.
Рукава высокого давления 2SC стандарта DIN EN 857, по давлению и применению аналогичны 2SN, но имеют уменьшенные наружные диаметры, их часто называют slim или compact. Шланги 2SC имеют уменьшенный радиус изгиба. При сборке перед опрессовкой универсальными гильзами не требуют окорки.
Используются в качестве магистралей для гидравлических жидкостей низкого давления на масляной или водной основе.
Используются в качестве магистралей для гидравлических жидкостей низкого давления на масляной или водной основе.
