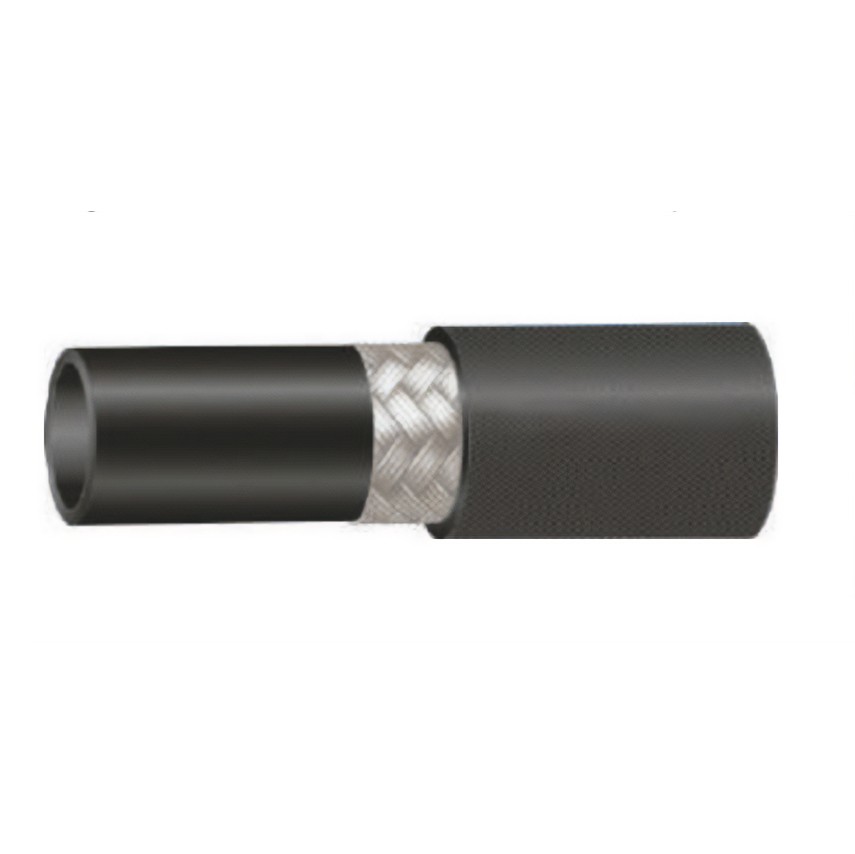

Используются в качестве магистралей для гидравлических жидкостей низкого и среднего давления на масляной или водной основе.
Внутренний слой:
Усиление:
Внешнее покрытие:
Рабочая температура:
| Сравнить | Модель | DN | Внутренний диаметр | Наружный диаметр | Рабочее давление | Разрывное давление | Радиус изгиба | Вес | |
|---|---|---|---|---|---|---|---|---|---|
| мм | дюйм | мм | мм | МПа | МПа | мм | кг/м | ||
| РБ-05/R5/1 | 5 | 3/16 | 4,8 | 13,0 | 20,7 | 82,8 | 75 | 0,228 | |
| РБ-06/R5/1 | 6 | 1/4 | 6,4 | 14,6 | 85 | 0,258 | |||
| РБ-08/R5/1 | 8 | 5/16 | 7,9 | 17,0 | 15,5 | 62 | 100 | 0,327 | |
| РБ-10/R5/1 | 10 | 3/8 | 9,5 | 19,3 | 14,0 | 56 | 115 | 0,385 | |
| РБ-12/R5/1 | 12 | 1/2 | 12,7 | 23,2 | 12,1 | 48,4 | 140 | 0,543 | |
| РБ-16/R5/1 | 16 | 5/8 | 15,9 | 27,2 | 10,3 | 41,2 | 165 | 0,659 | |
| РБ-22/R5/1 | 22 | 7/8 | 22,2 | 31,4 | 5,5 | 22 | 185 | 0,704 | |
| РБ-28/R5/1 | 28 | 1-1/8 | 28,6 | 38,1 | 4,3 | 17,2 | 230 | 0,945 | |
| РБ-35/R5/1 | 35 | 1-3/8 | 34,9 | 44,5 | 3,5 | 14 | 265 | 1,077 | |
| РБ-46/R5/1 | 46 | 1-13/16 | 46,0 | 56,4 | 2,4 | 9,6 | 335 | 1,593 | |
| РБ-60/R5/1 | 60 | 2-3/8 | 60,3 | 73,0 | 610 | 2,583 | |||
| РБ-76/R5/1 | 76 | 3 | 76,3 | 90,5 | 1,4 | 5,6 | 840 | 3,462 | |
Используются в качестве магистралей для гидравлических жидкостей низкого или среднего давления на масляной или водной основе.
Рукава высокого давления 1SC стандарта DIN EN 857, по давлению и применению аналогичны 1SN, но имеют уменьшенные наружные диаметры, их часто называют slim или compact. Шланги 1SC имеют уменьшенный радиус изгиба. При сборке перед опрессовкой универсальными гильзами не требуют окорки.
Используются в качестве магистралей для гидравлических жидкостей низкого или среднего давления на масляной или водной основе.
Рукава высокого давления 2SC стандарта DIN EN 857, по давлению и применению аналогичны 2SN, но имеют уменьшенные наружные диаметры, их часто называют slim или compact. Шланги 2SC имеют уменьшенный радиус изгиба. При сборке перед опрессовкой универсальными гильзами не требуют окорки.
Используются в качестве магистралей для гидравлических жидкостей низкого давления на масляной или водной основе.
Используются в качестве магистралей для гидравлических жидкостей низкого давления на масляной или водной основе.
