Установка для сборки и разборки эластомерного поглощающего аппарата автосцепки УРПЭА-1

Установка серии УРПЭА-1 — это специализированный силовой стенд, разработанный для эффективного выполнения демонтажных и монтажных операций с эластомерными поглощающими аппаратами железнодорожного подвижного состава. Конструкция оборудования позволяет работать с аппаратами как с прямоугольным основанием (подошвой), так и цилиндрической формы.

Конструктивные особенности и принцип работы

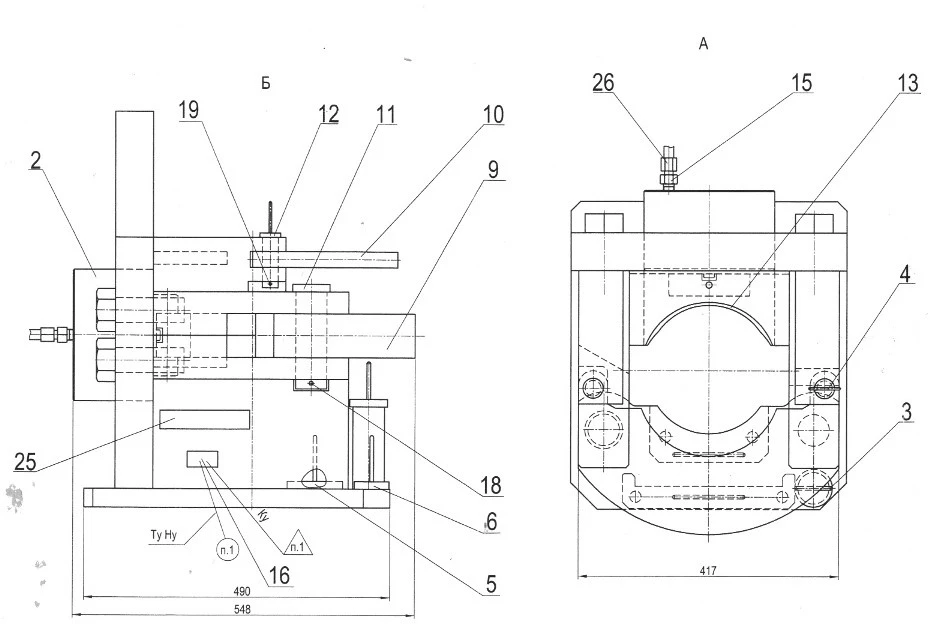

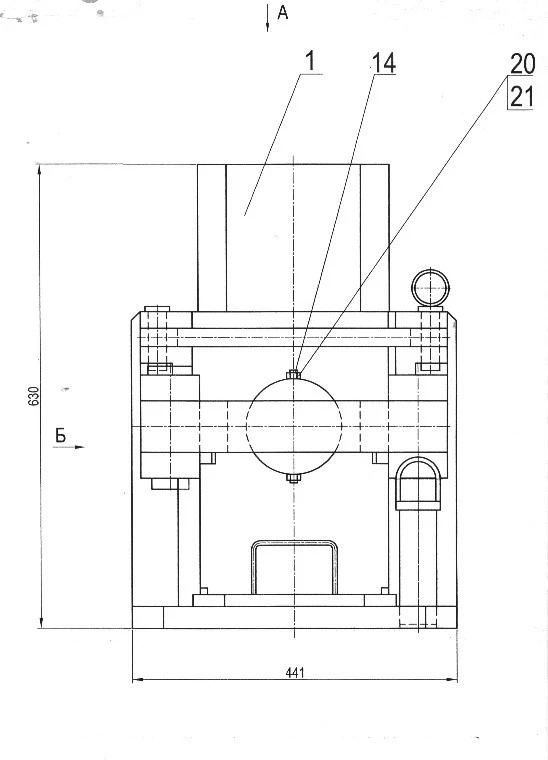

Установка представляет собой жесткую силовую раму, на которой размещаются основные рабочие узлы. Процесс обслуживания максимально упрощен и разделен на этапы:

1. Позиционирование: Аппарат размещается на ложементе рамы и жестко фиксируется в нижней части упорными башмаками.

2. Захват и фиксация: Поворотные хомуты охватывают корпус аппарата и стопорятся съемными пальцами, исключая любые смещения в процессе работы.

3. Стабилизация: С помощью гидравлического цилиндра создается осевое прижимное усилие. Это критически важно для предотвращения проворачивания внутренних элементов аппарата при откручивании или затяжке осевой гайки.

4. Разборка/Сборка: После снятия давления и демонтажа крепежных деталей производится дефектовка, ремонт и последующая сборка узла.

Базовая комплектация и управление

В стандартном исполнении (УРПЭА-1) подача давления в гидроцилиндр осуществляется с помощью автономного ручного насоса НРГ-7010. Система оснащена манометром на специальном адаптере для точного контроля рабочего давления и рукавом высокого давления (РВД) повышенной надежности. В комплект также входит набор сменных насадок, адаптированных под различные типы ЭПА.

Модификации для высокой производительности

Для ускорения процесса ремонта и снижения физической нагрузки на персонал предусмотрены расширенные версии установки:

• УРПЭА-1Г (Гидравлическая модификация): Дополнительно оснащается мощным гидравлическим гайковертом TEV-110S (крутящий момент до 10 780 Нм) и специализированной насосной станцией. Это решение позволяет автоматизировать самый трудоемкий этап — работу с резьбовыми соединениями.

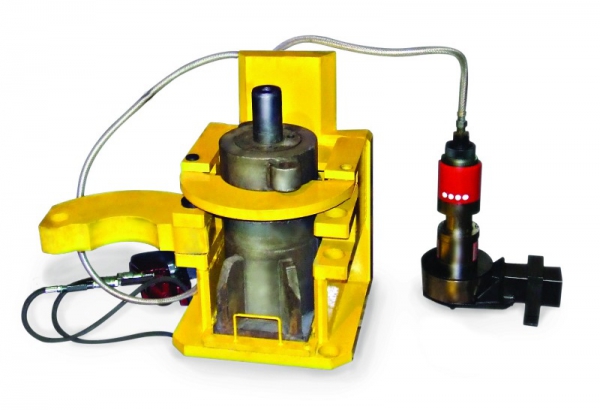

• УРПЭА-1ПМ (Пневмомеханическая модификация): Включает в себя высокоточный пневматический мультипликатор с моментом до 11 500 Нм и пружинный балансир для удобного позиционирования инструмента. Идеально подходит для цехов, оснащенных магистралью сжатого воздуха.

Преимущества решения:

• Универсальность: Работа со всеми популярными типоразмерами эластомерных аппаратов.

• Безопасность: Жесткая система блокировки исключает «выстреливание» пружинных элементов или проворачивание деталей под нагрузкой.

• Долговечность: Простая и надежная механическая схема в сочетании с качественной гидравликой гарантирует длительный срок службы в условиях вагоноремонтных депо.
