Система подъёма речных барж Река

СПРС6/600 Река

Система подъема «ИрГидроМаш» СПРС6/600 «Река» предназначена для подъема и установки на опорные элементы, на период ремонта, речных барж весом до 1100 т методом последовательных поперечных кренов с фиксацией поднятых бортов опорной шпальной решеткой.

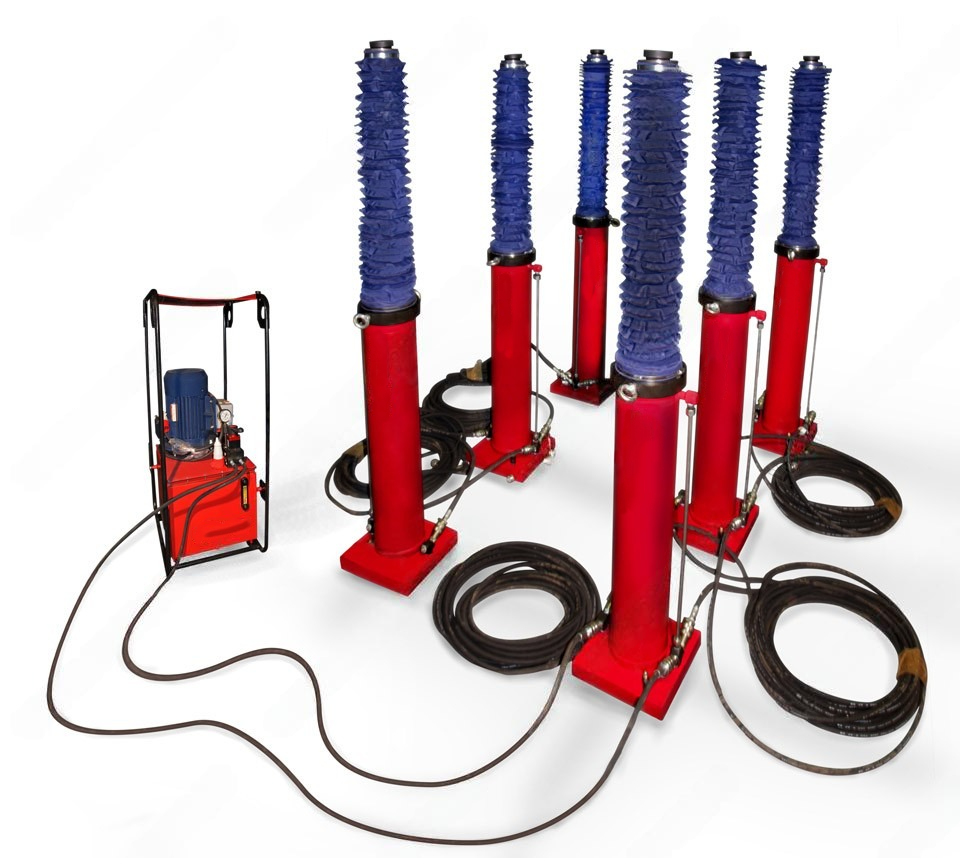

Система «Река» включает: насосную установку и шесть гидравлических домкратов проходного типа, параллельно подключенных к ней посредством РВД с быстроразъемными соединениями, поршневых и штоковых тройников.

Домкраты выполнены

• с гидравлическим возвратом поршня,
• с плавающей опорой,
• штока защищены чехлом,
• в нижней части корпуса установлены тройник штоковый с присоединенным патрубком штоковой полости и тройник поршневой.

Для обеспечения устойчивости домкратов при работе к их корпусам приварены опорные плиты, в центральном отверстии которых установлены съемные гидрозамки, обеспечивающие безопасность выполнения работ в аварийных ситуациях.

В опорных плитах выполнены каналы и присоединительные отверстия для коммутации питающих и управляющих потоков гидросистемы, установлены предохранительные клапаны.

На верхней части домкратов смонтированы бандажные кольца с двумя грузовыми рым-болтами.

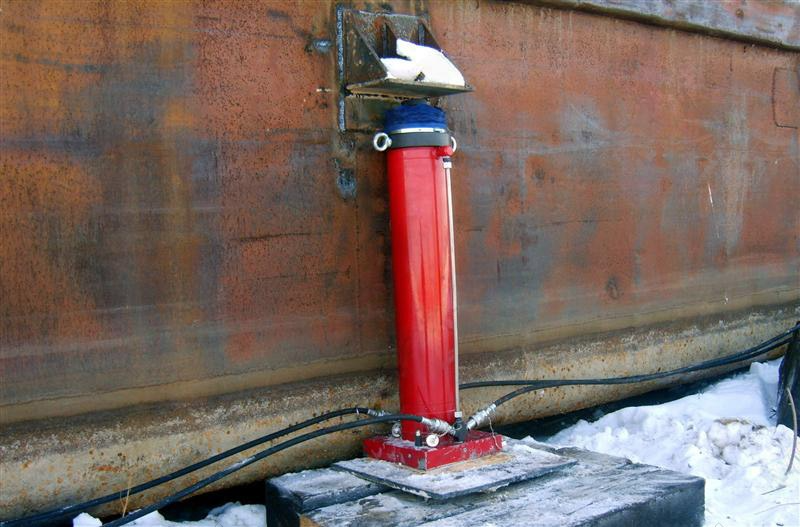

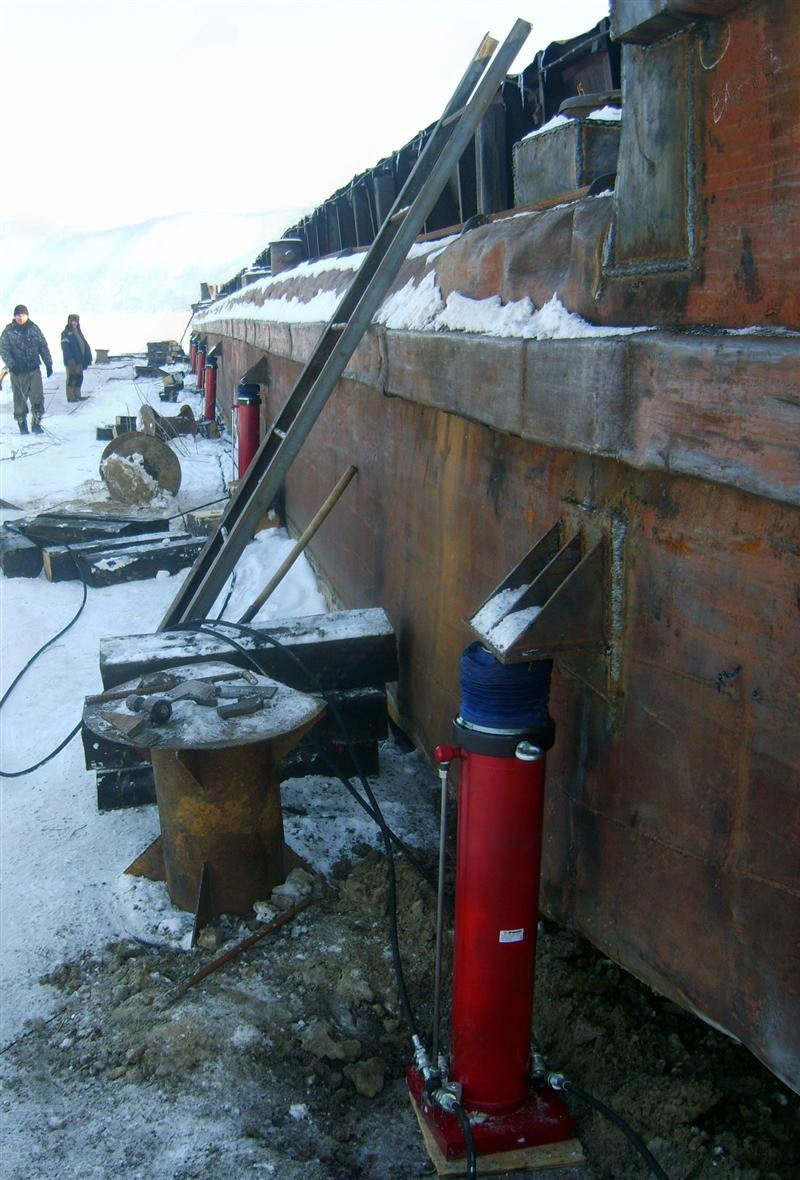

Подъем баржи выполняют в несколько циклов. Количество циклов зависит от требуемой высоты перемещения баржи.

После подъема баржи на требуемую высоту необходимо установить опорные страховочные элементы под ее днище.
