Станки для мерной прокатки канатов

Устройство и принцип работы.

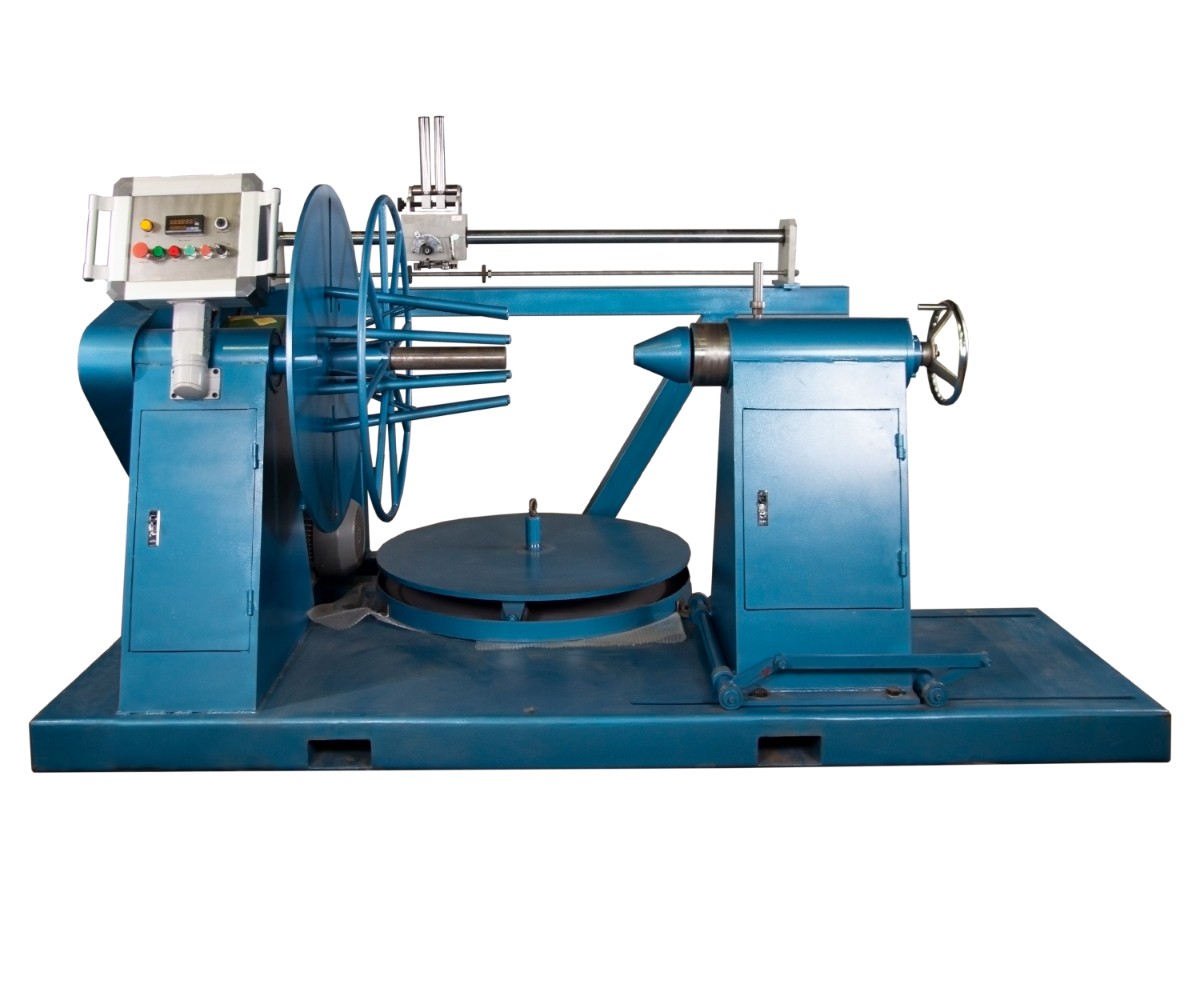

Основными составными частями станка являются: полуавтоматическое устройство для намотки каната с коническим барабаном для намотки каната в бухту  (или со сменным устройством для намотки каната на барабан), счетное устройство; технологический поворотный диск для установки бухты или барабана, с которого происходит размотка каната.

Намотка каната обеспечивается вращением вала с консольной осью, передающееся от двигателя через редуктор намоточного устройства. Канат пропускается через раскладчик, который может передвигаться по валу в полуавтоматическом режиме с возможностью регулировки ширины укладки каната в бухте или на барабане.

Канат от разматываемого барабана пропускается через счетное устройство, которое обеспечивает измерение необходимой длины каната.

Основные технические характеристики:

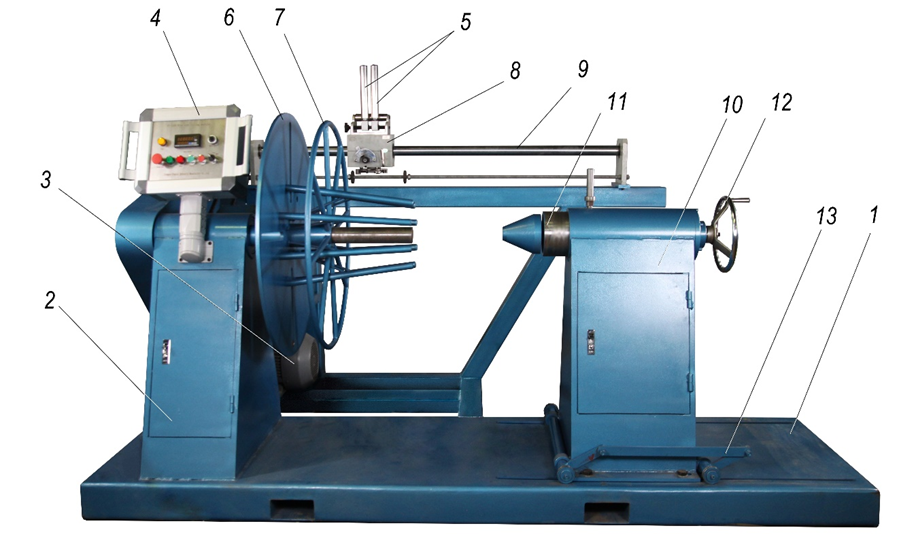

Устройство для намотки каната

1. Рама
2. Блок питания с электрошкафом
3. Электродвигатель станка и редуктор (на рисунке не показан)
4. Поворотная панель управления
5. Пропускные валики канатоукладчика
6. Конусный технологический барабан для наматываемого каната в бухту
7. Прижим конусного барабана
8. Канатоукладчик
9. Вал канатоукладчика
10. Подвижный прижим барабана для намотки
11. Поджимной центр прижима
12. Штурвал центра прижима
13. Стопор подвижного прижима

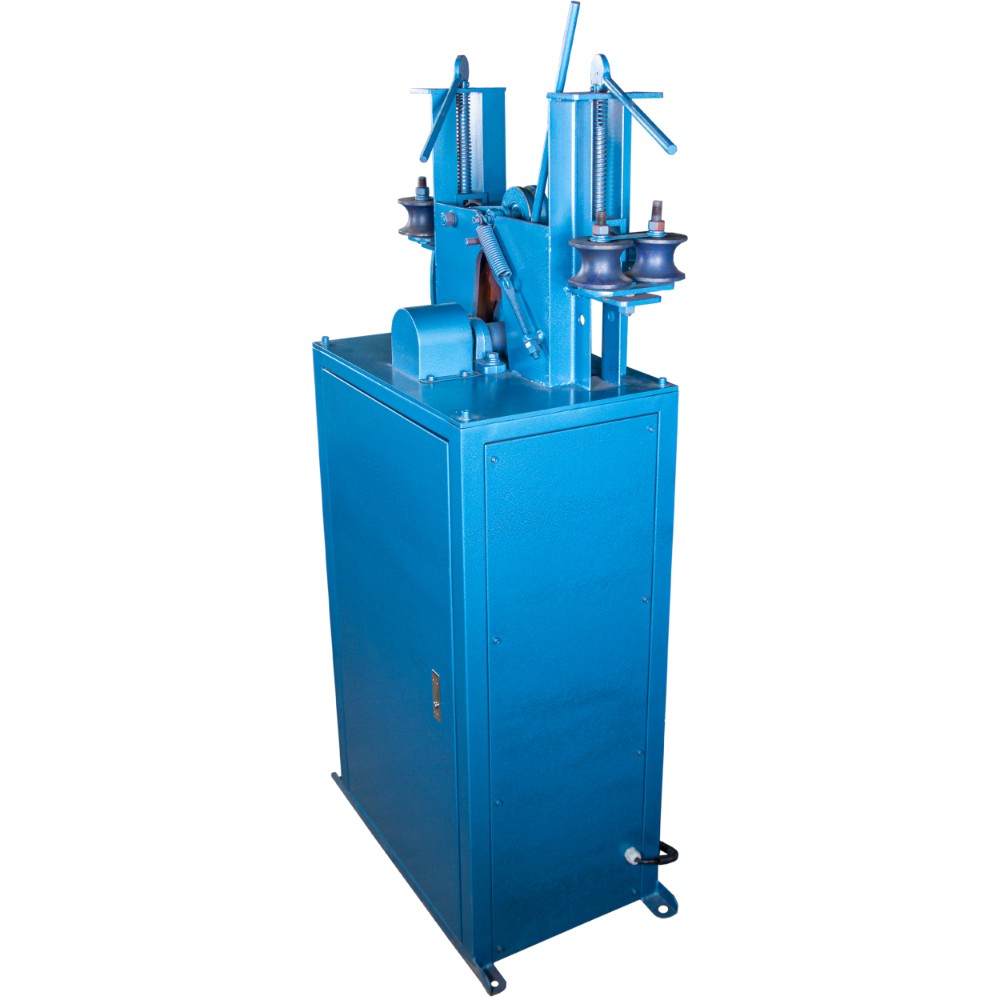

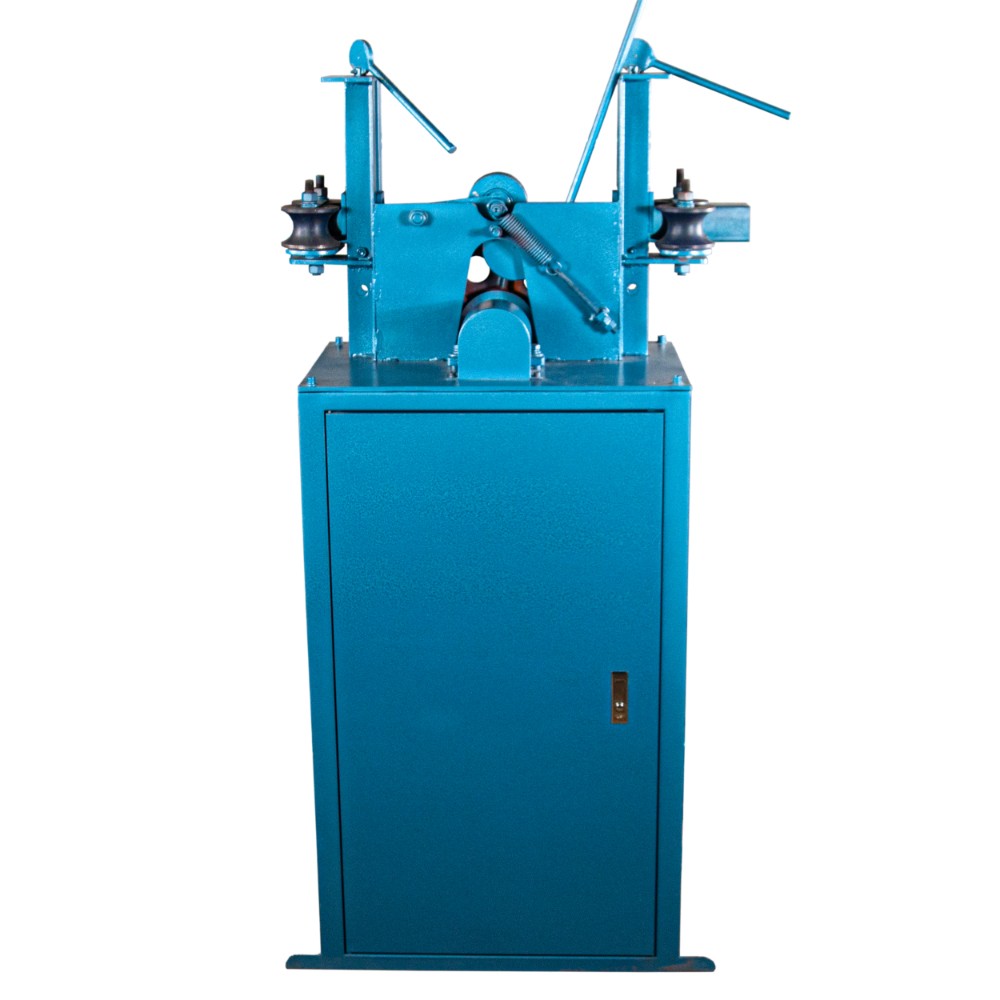

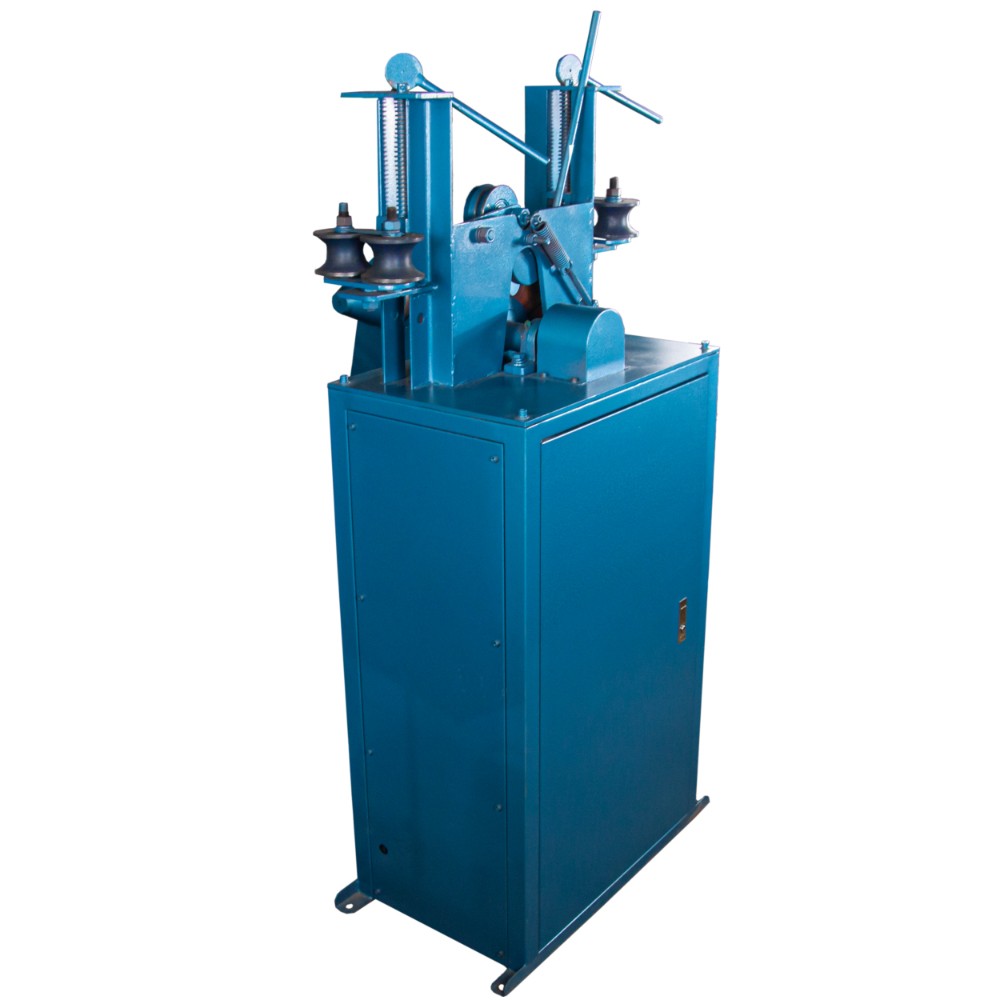

Счётное устройство

Счетное устройство показано на рисунке и состоит из следующих частей:

1. Подставка счетчика
2. Шкив счетчика для каната
3. Прижимной ролик
4. Направляющие ролики
5. Подпружиненные рычаги прижимов
6. Прижим поджимного ролика

 Счетчик находится на одной оси со шкивом и присоединяется кабелем к частотному

 преобразователя на  намоточном устройстве.

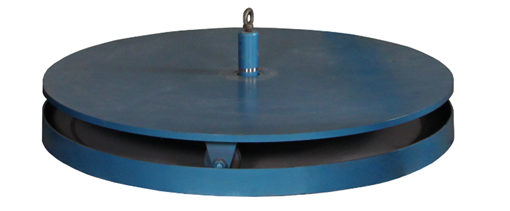

 Технологический поворотный диск

 Технологический поворотный диск показан на рисунке, и представляет из себя диск диаметром 1000 мм, для установки на нем бухты  каната или барабана, со свободно вращающимися подшипниках. В оси диска закреплен рым-болт для его транспортировки.

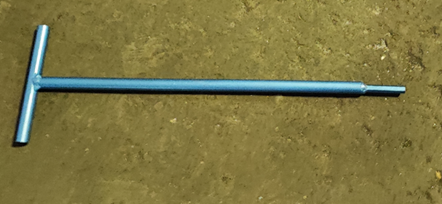

Для регулировки скорости вращения диска к нему прилагается удлиненный ключ, для затяжки регулировочных винтов, расположенных на оси между поворотным диском и его основанием.

Канатоукладчик

1. Корпус
2. Пропускные валики
3. Рычаг фиксатора
4. Регулятор
5. Рычаг конечного выключателя с роликом
6. Дисковые упоры
