Гидравлические транспортируемые низкопрофильные съемники

Гидравлический съемник низкопрофильный предназначен для безопасного и быстрого демонтажа крупногабаритных массивных деталей, посаженных с натягом на валы.

Низкопрофильный съемник выполнен на платформе, перемещаемой на требуемое расстояние и высоту к месту работ посредством подъемника, крана или на съемных колесах.

Съемник снабжен:

• встроенной малогабаритной гидростанцией с электроприводом, номинальное давление 70 МПа,
• гидроаппаратурой с электромагнитным управлением,
• гидроцилиндром с гидравлическим возвратом штока;
• двумя высокопрочными стальными захватами и страховочной цепью.

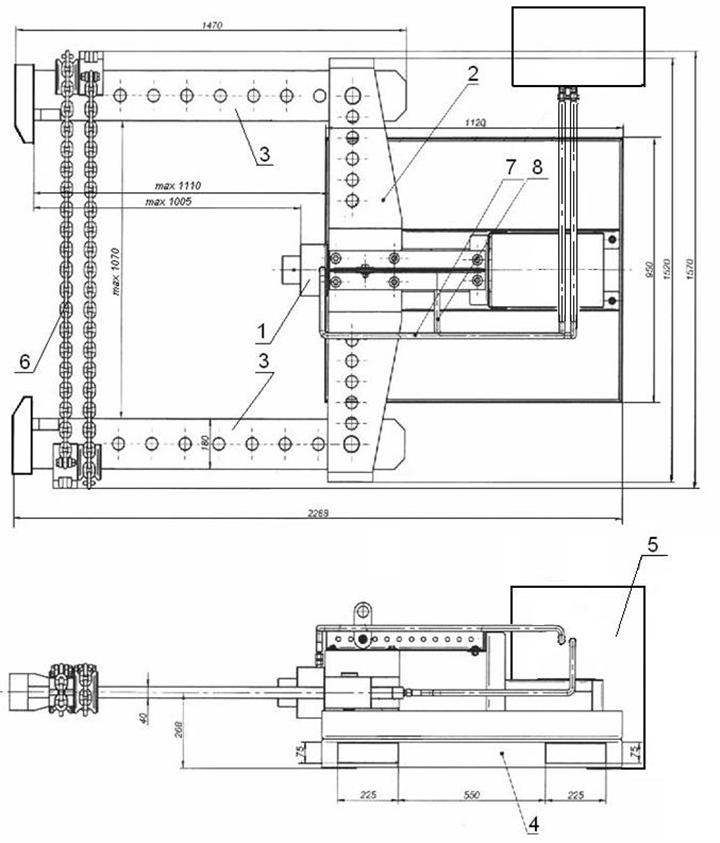

Устройство съемника показано на рисунке:

Основными составными частями съемника являются:

• гидроцилиндр (1),
• траверса (2),
• захваты (3),
• рама (4),
• насосная станция (5) (показана условно),
• страховочная цепь (6)
• рукава высокого давления (7, 8).

Гидроцилиндр (1) с одной стороны вкручен в траверсу (2), а с другой - закреплен на раме (4).

Гидроцилиндр имеет гидравлический возврат поршня.

На штоке гидроцилиндра устанавливается удлинитель.

Траверса (2) и насосная станция (5) установлены на раме (4).

На раме (4) предусмотрен захват, используя который съемник транспортируют к месту проведения работ с помощью крана.

Съёмник устанавливают и закрепляют на снимаемой детали между захватами. Нагнетая гидравлическую жидкость под давлением в поршневую полость гидроцилиндра, производят снятие детали. Возврат штока гидравлического домкрата в первоначальное по-ложение происходит после подачи давления в штоковую полость.

Порядок работы со съемником:

1. С помощью грузоподъемного устройства транспортировать съемник за захват на раме к месту проведения работ.

2. Установка съемника:

• Ось съемника должна совпадать с осью вала, на который посажена снимаемая деталь.
• Отрегулировать горизонтальное положение съемника с захватами путем установки тележки как можно ближе к снимаемой детали.
• Отрегулировать захваты (3) на траверсе с учетом необходимой глубины захвата и диаметра снимаемой детали. Необходимо использовать удлинитель на штоке во избежание повреждения поверхности штока.

3. Установить захваты на снимаемой детали.

4. Создав предварительный натяг, подвести удлинитель до соприкосновения с валом.

5. Установить страховочную цепь на снимаемой детали.

6. Подачей гидравлической жидкости в поршневую полость гидроцилиндра демонтировать деталь.

7. Подачей гидравлической жидкости в штоковую полость гидроцилиндра, сбросить давление в гидравлической системе.

8. После окончания работ освободить захваты, очистить съемник от пыли и грязи.
