Натяжители стержневой арматуры

Предназначены для натяжения арматурной стали периодического профиля, гладкой стрежневой арматуры при производстве пред/постнапряженного железобетона.

Отличительной особенностью натяжителей является возможность натяжения арматуры различного диаметра без разборки натяжителя.

Предварительное напряжение определяет перспективу развития железобетона в качестве материала для возведения современных зданий и сооружений.

Инновационные методы, используемые в строительстве, базируются на технологии постнапряжения железобетонных конструкций на бетон в процессе строительства; для преднапряжения железобетона при производстве сборных железобетонных конструкций, при ремонте и модернизации мостовых и гидротехнических сооружений, для усиления строительных конструкций.

*) Наружный анкерный зажим натяжения в комплект поставки не входит.

Натяжитель арматуры соответствует нормативным документам Таможенного Союза,. Регистрационный номер декларации о соответствии ТС №RU Д-RU.АЛ32.В.03511

Технические характеристики:

Параметры	Значения
Параметры	ДП-НС25Г100	ДП-НС15Г100
Максимальное давление, МПа	65	60
Максимальное усилие натяжения, тс	25	15
Эффективная площадь поршня натяжителя, мм²	3 770	2611,45
Диаметр арматуры, мм	14; 16; 18	6; 8; 10; 12; 14; 16
Выпуск арматуры, мин, мм	490	450
В комплекте поставки:
сменные толкатели для анкерных зажимов, тип/ Ø арматуры /диаметр носика, мм	А50-38/ Ø 18/ Ø 60, А45-34/ Ø14-16/Ø 57	А30-22/Ø6-9/ Ø56;А 38-28/Ø9-13/ Ø56;А 45-34/ Ø12-16/ Ø56
сменные наконечники для анкерных зажимов	А50-38, А45-34	А30-22,А 38-28,А 45-34
Рекомендуемые анкерные зажимы фирмыPaul (или аналогичные):
для стержневой арматуры;	А 45-34 с клиньями 34N для арматуры Ø14-16мм; А 50-38 с клиньями 38S для арматуры Ø18 мм.	А30-22 для арматуры Ø6-9мм; А 38-28 для арматуры Ø9-13мм; А 45-34 для арматуры Ø12-16мм
Класс арматурной стали ГОСТ 5781-82	А – II (A300); A – III (A400); A – IV (A600); A – V (A800); A – VI (A1000)
Ход штока, мм	100
Рабочий объем, л	0,38	0,3
Габариты, мм, ДхШхВ	416х255х120	395х126х177
Масса, кг	21	13,4

*) Диапазон температур окружающей среды, °С, от – 30 до + 40.

Рабочая жидкость: при температуре окружающей среды -20…+40°С:

ВМГЗ ТУ 38.101479, МГЕ-10А ОСТ 38-01281.

При температуре окружающей среды ниже -20°С:

ПМС-20РК ТУ6-0511687721-022-97; Teboil Hydraulic Oil норвежский стандарт SS1554 34 AV, DIN 51524 часть 3 (HVLP); Vickers 1-286-S, M-2950-S.

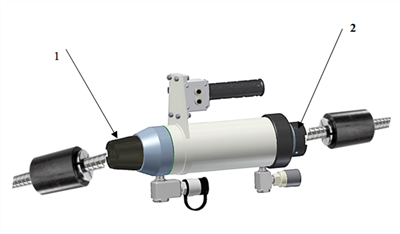

Натяжитель выполнен как домкрат с полым штоком с гидравлическим возвратом поршня; включает:

сменный толкатель,1;
сменный наконечник, 2, соединенный с поршнем;
корпус;
рукоятку с кнопками управления, натяжение -возврат.

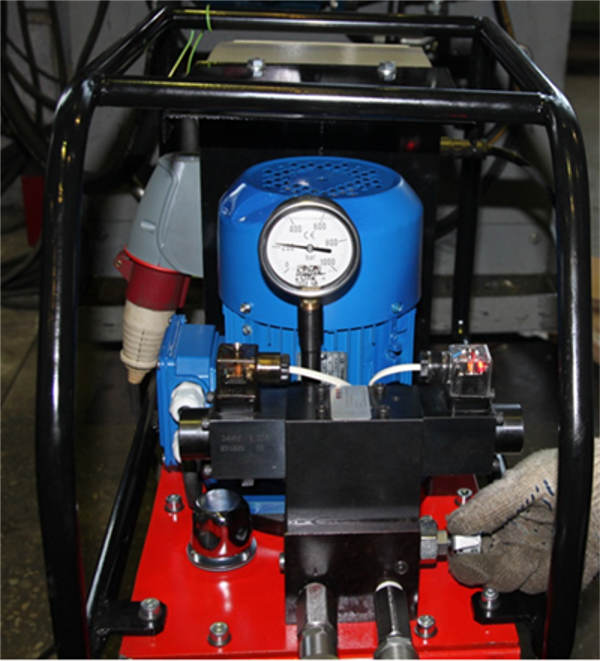

Управление натяжителем выполняют с кнопочного пульта на рукоятке, соединенного кабелем с насосной станции с 4-х-линейным 3-х-позиционным гидрораспределителем с электромагнитным управлением, НЭЭ-2,0И10Т1-НЭ1. Настройка насосной станции на необходимое усилие натяжения выполняется посредством регулировочно- перепускного клапана насосной станции.

Для увеличения производительности работ применить станцию насосную, автоматическую, НЭЭ-2,0Н40Т1-НА: электропривод 380В, номинальное давление 70 МПа, подача 2 л/мин; 4-х- линейный 3-х- позиционный гидрораспределитель с электромагнитным управлением; гидроаппаратура управления, датчик давления, манометр TM510; контроллер с тактильной панелью управления усилием натяжения; бак 40 л, защитный корпус, ложемент для домкрата, консоль (балансир-опция), на колесной раме.

Особенности работы

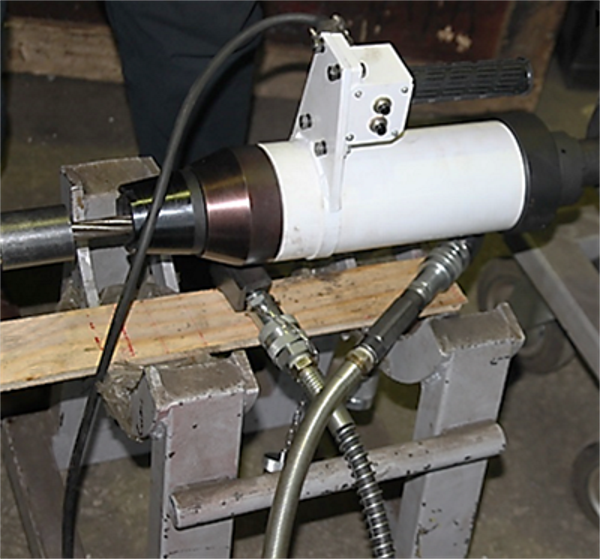

На арматуру установить анкерный зажим; установить натяжитель с упором толкателя в анкерный зажим; установить анкерный зажим натяжения, после натяжителя, с упором в наконечник.

Настроить насосную станцию на необходимое усилие натяжения посредством регулировочно- перепускного клапана насосной станции.

Нажать кнопку «натяжение» ручки натяжителя, наблюдать перемещение и нагружение арматуры, следить за усилием натяжения и давлением, при достижении необходимого давления переключить насосную станцию на «возврат»; наблюдать удержание арматуры анкерным зажимом со стороны толкателя и освобождение анкерного зажима натяжения со стороны наконечника при возврате поршня в исходное положение. Давление, развиваемое в цилиндре натяжителя, отображается манометром на насосной станции.

Таблица показаний манометра и предельной величины предварительного напряжения арматуры представлена в Руководстве по эксплуатации натяжителя.

При применении арматуры другого размера и класса прочности, для определения необходимого давления (Рм) воспользуйтесь формулой:

Рм=9,69*Rs*S/Sэп, бар, где,

Rs – Расчетное сопротивление арматуры растяжению, H;
S – Площадь поперечного сечения стержня арматуры, мм²;
Sэп = 3770 мм²– эффективная площадь поршня натяжителя ДП-НС25Г100; Sэп = 2611,45 мм²– эффективная площадь поршня натяжителя ДП-НС15Г100.
