Стенды гидравлические для разборки/сборки и испытания гидроцилиндров

В ООО «ТД ИрГидроМаш» разработан ряд гидравлических стендов для испытания, сборки и разборки гидроцилиндров при проведении ремонтных работ, включая монтаж-демонтаж гидравлическим гайковертом буксы гидроцилиндра и гайки крепления поршня. В базовом варианте, стенды предназначены для работы с гидроцилиндрами, выполненными с проушинами на штоке и гильзе.

Виды работ, выполняемых с ремонтным гидроцилиндром (РГЦ) на стенде:

• закрепление РГЦ на опорах;
• срыв и откручивание буксы РГЦ с помощью: гайковерта, устройства захвата проушины гильзы РГЦ, опоры с зубчатыми секторами;
• разделение штока и гильзы (при разборке РГЦ) с помощью дискретно движущейся опоры с гидроприводом и отведение гильзы по стенду до зазора в 1500мм;
• срыв и откручивание гайки крепления поршня при помощи гайковерта;
• установка гайки крепления поршня с требуемым моментом затяжки;
• установка штока в гильзу при сборке РГЦ после ремонта при помощи подвижной опоры с гидроприводом;
• возможно проведение испытания собранного РГЦ на холостом ходу.

Комплектация стендов для сборки/разборки и испытания гидроцилиндров серий «СЕРВИС» и «СЕРВИС ПЛЮС»

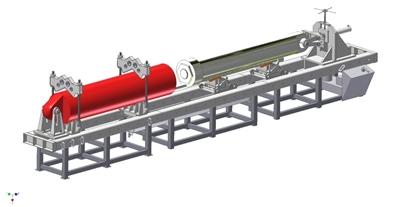

Размещение узлов стенда при откручивании/закручивании гайки поршня РГЦ

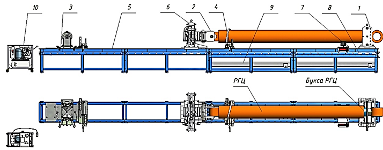

Размещение узлов стенда при откручивании буксы РГЦ

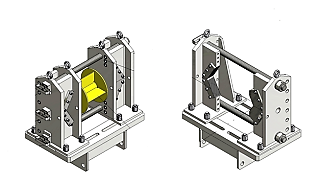

Опора проушины штока РГЦ

Приводная подвижная опора проушины гильзы РГЦ

Дополнительная подвижная опора гильзы РГЦ

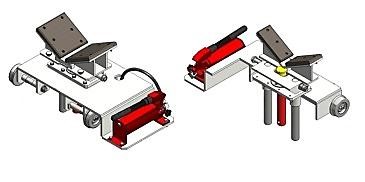

Подвижная регулируемая опора штока

Устройство захвата проушины гильзы РГЦ при откручивании буксы

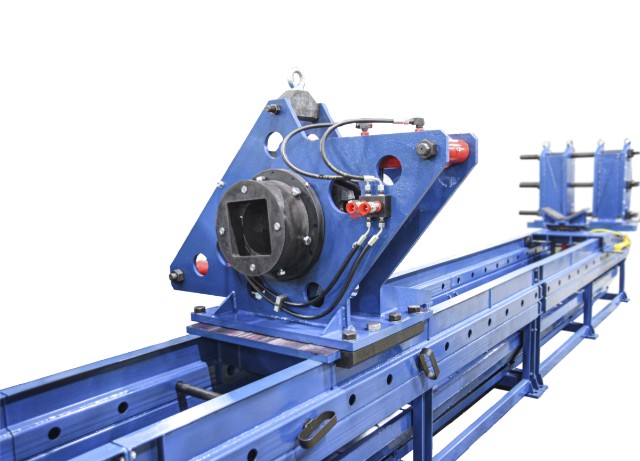

Гайковерт гидравлический для откручивания/закручивания буксы РГЦ и гайки крепления поршня

Насосная станция привода ГЦ разборки/сборки РГЦ и гайковерта, ном. давление 30 МПа, подача 5 л/мин, бак 40 л

Насосная станция для приемо-сдаточных испытаний РГЦ, ном. давление 1/2 ст. 10/70 МПа, подача 12/1,7 л/мин, бак 400 л
