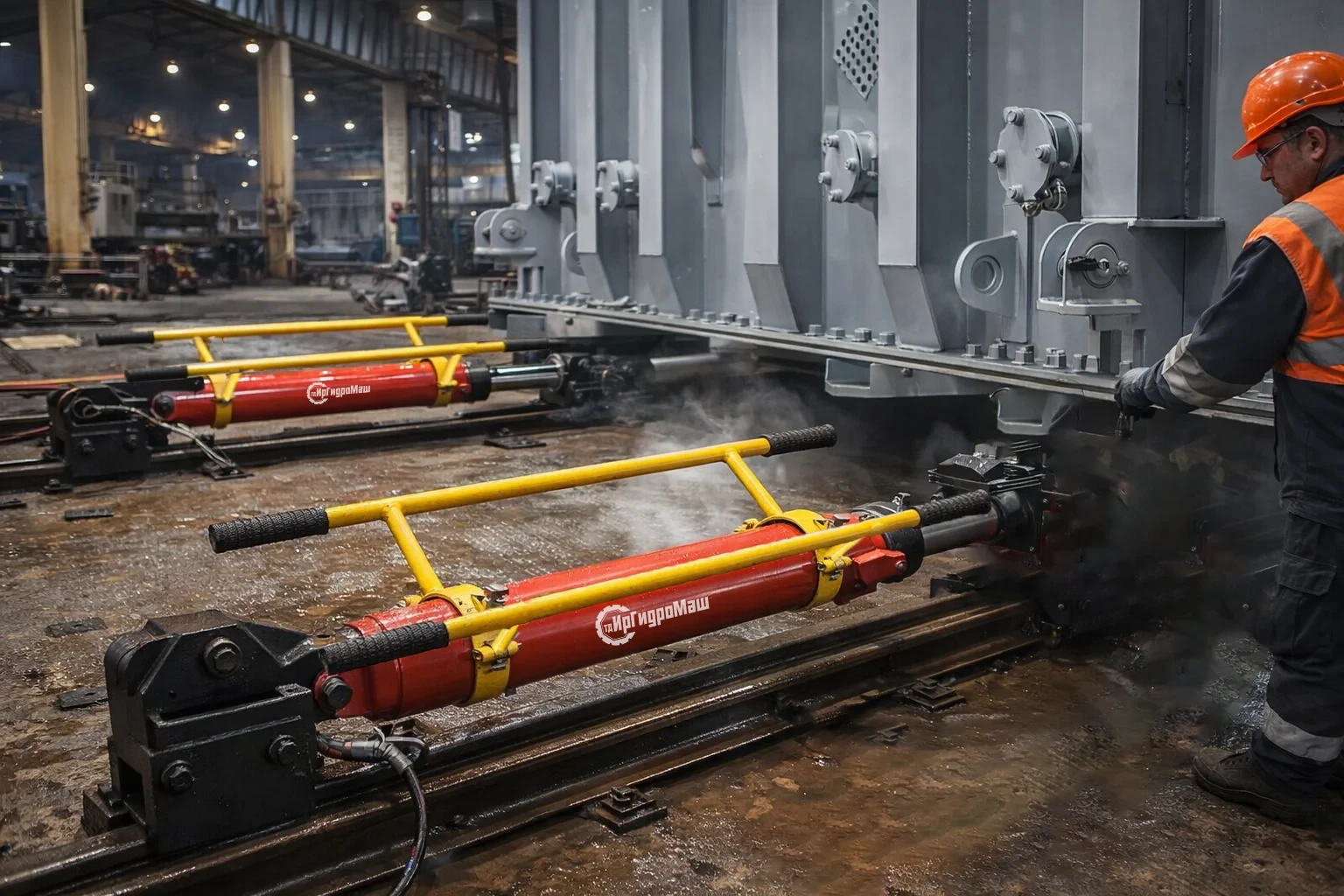

Эти устройства предназначены для горизонтального перемещения крупногабаритного, тяжеловесного оборудования, конструкций, с перехватом, по железнодорожным рельсам типов Р50, Р65 и Р75. Такелаж объекта по железнодорожным рельсам с применением гидравлических толкающих устройств обеспечивает высокую эффективность работ.
Серия 2ТШ выделяется высокой мощностью – до 25 тонн усилия, что идеально для точных и надежных операций, таких как монтаж или демонтаж конструкций.
Конструкция включает два идентичных толкающих механизма. Каждый толкатель состоит из гидроцилиндра с гидравлическим возвратом штока, шагового упора, переднего упора и основного упора.
Рельсовые толкатели комплектуются с специальной двухпортовой насосной станцией 2НЭР-2,0И20Т1-2ТШ25 с блоком управления, а также рукавами высокого давления с полумуфтами БРС. Это обеспечивает перпендикулярность фронта груза к рельсам, равномерное перемещение без перекосов.
Допустимый износ головки рельс: по высоте не более 3 мм, по ширине не более 2 мм.
Преимущества толкателей серии 2ТШ:
- Рабочее давление 70МПа, т.е. насосная станция, которая приобретается для толкателей, может быть использована в других системах, например, в системе домкратов для подъема объекта.
- Автоматические срабатывающие упоры обеспечивают надежный толчок: передний упор максимально упрощен и включает только левую и правую поворотные фиксирующие скобы; задний с рычагами и зубчатыми вставками (башмаками), заклинивающими упор с трех сторон на головке рельса.
- Исключено проскальзывание упоров, повреждение головки рельса и упоров; обеспечено снижение изгибающих моментов, действующих на толкатель и головку рельса при работе.
- В комплекте ручка для быстрого передвижения толкателя к краю рельса.
- Такелажные ручки для переноски (по заказу, только для модели 2ТШ25Г600).
- Возможность снять толкатель с рельса в любом месте.
Принцип работы:
- Шток гидроцилиндра выдвигается за счет усилия, возникающего при подаче гидравлической жидкости под давлением в поршневую полость.
- Происходит заклинивание упора шагового толкателя рычагами с зубчатыми вставками на головке рельса.
- Устройство толкает перемещаемое оборудование установленным на переднем упоре качающимся упором.
- Передний упор перемещается по рельсам с минимальным коэффициентом трения.
- После завершения рабочего хода при подаче гидравлической жидкости в штоковую полость гидроцилиндра происходит возврат поршня в исходное положение с заклиниванием переднего упора посредством рычагов с обеспечением максимального коэффициента трения, при этом, упор шагового толкателя расклинивается.
- Поршень гидроцилиндра возвращается в исходное положение, толкатель перемещается в сторону перемещаемого оборудования.
- Цикл перемещения повторяется для непрерывного перемещения груза.
