Гидравлические толкатели серии 2ТШ..

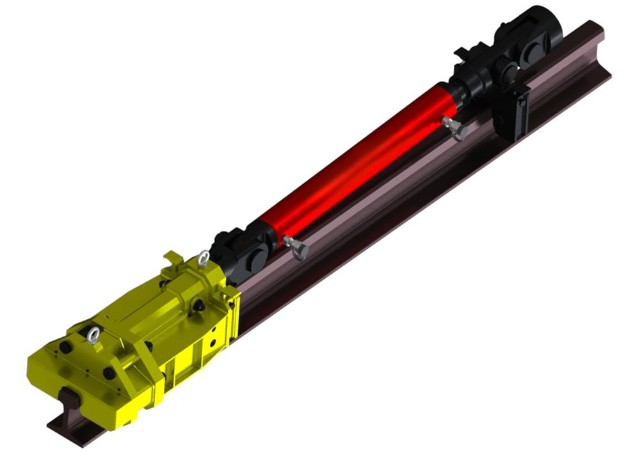

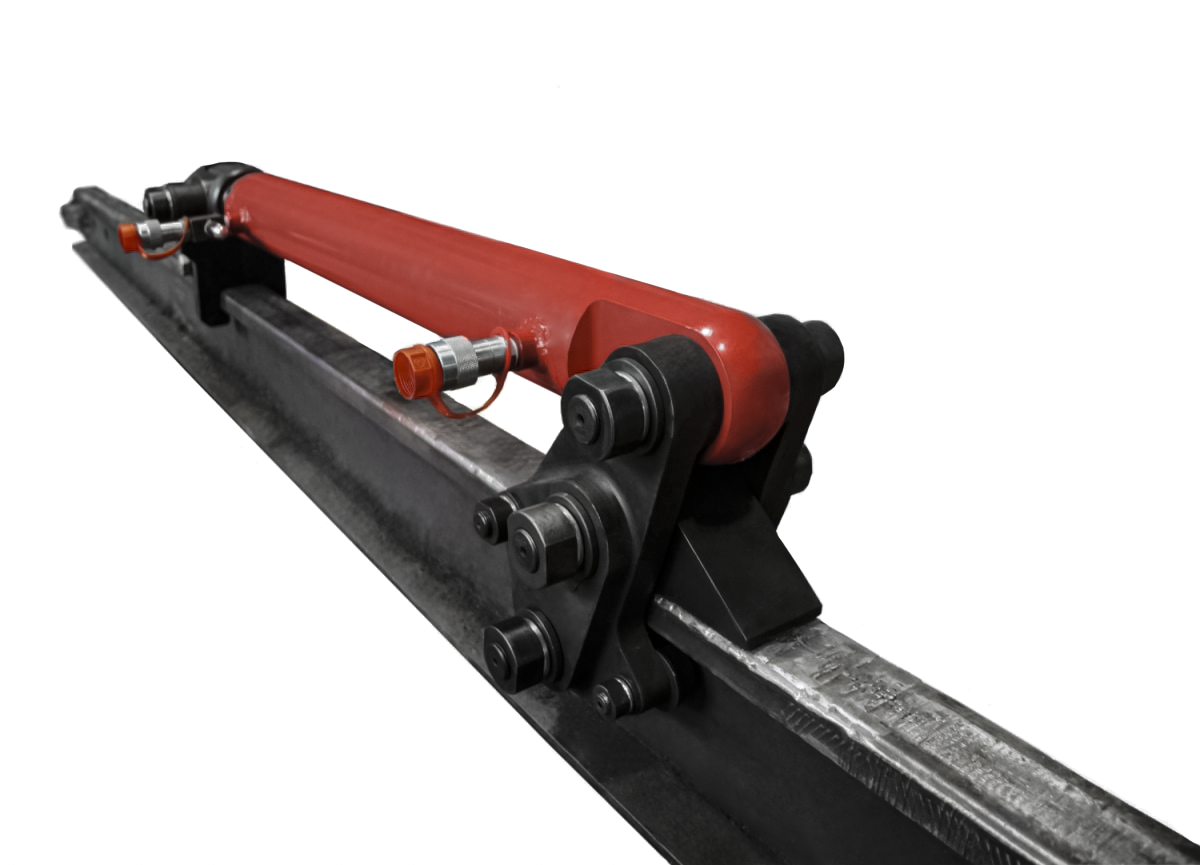

Предназначены для перемещения крупногабаритного, тяжеловесного оборудования, конструкций, с перехватом (дискретно), по железнодорожным рельсам. Такелаж объекта по железнодорожным рельсам с применением гидравлических толкающих устройств обеспечивает высокую эффективность работ.

Вес толкаемого груза, N=F/K, где F – усилие толкания, K – коэффициент трения: на колесах Kтк=0,05; на сухую Kтс=0,15.

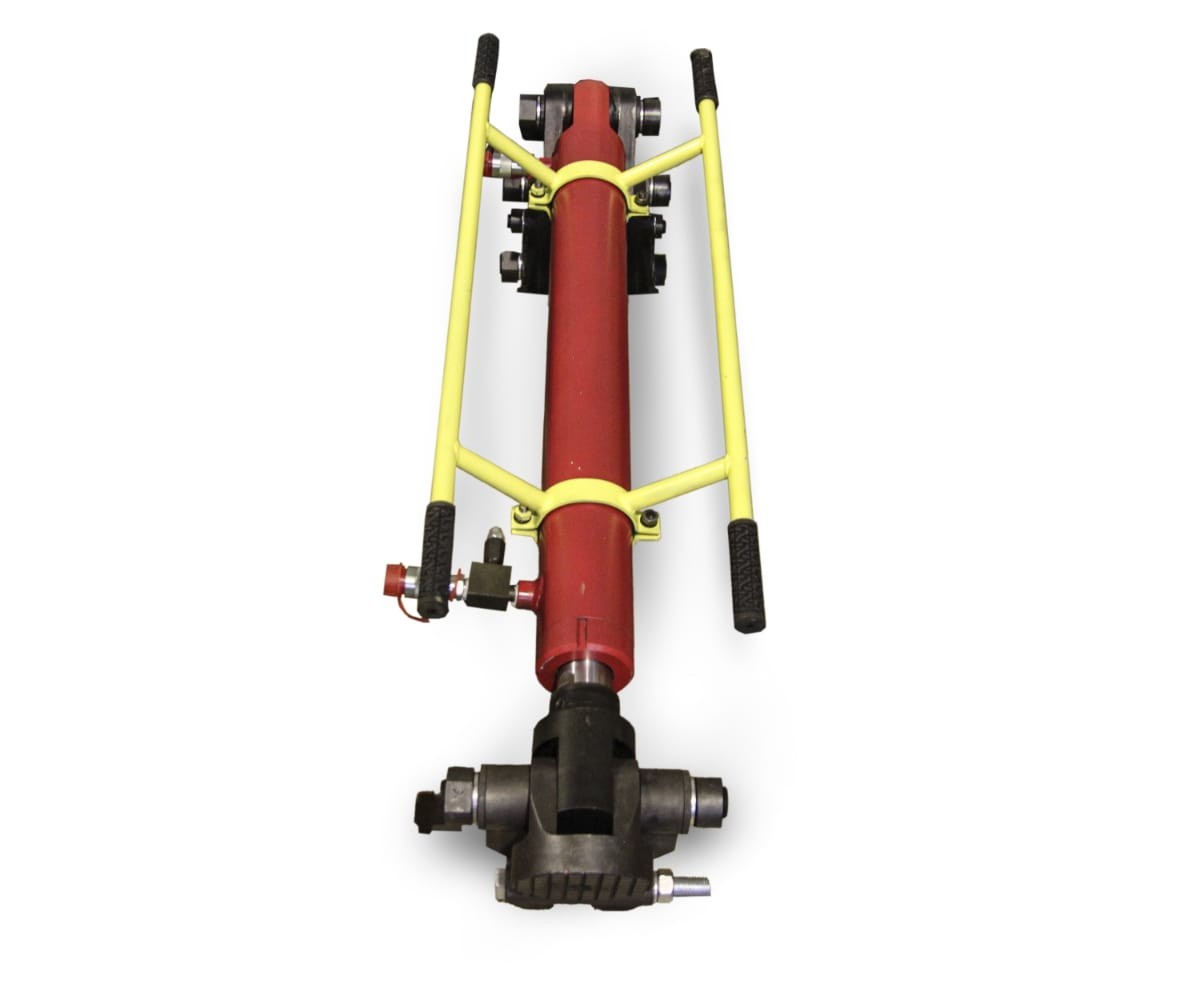

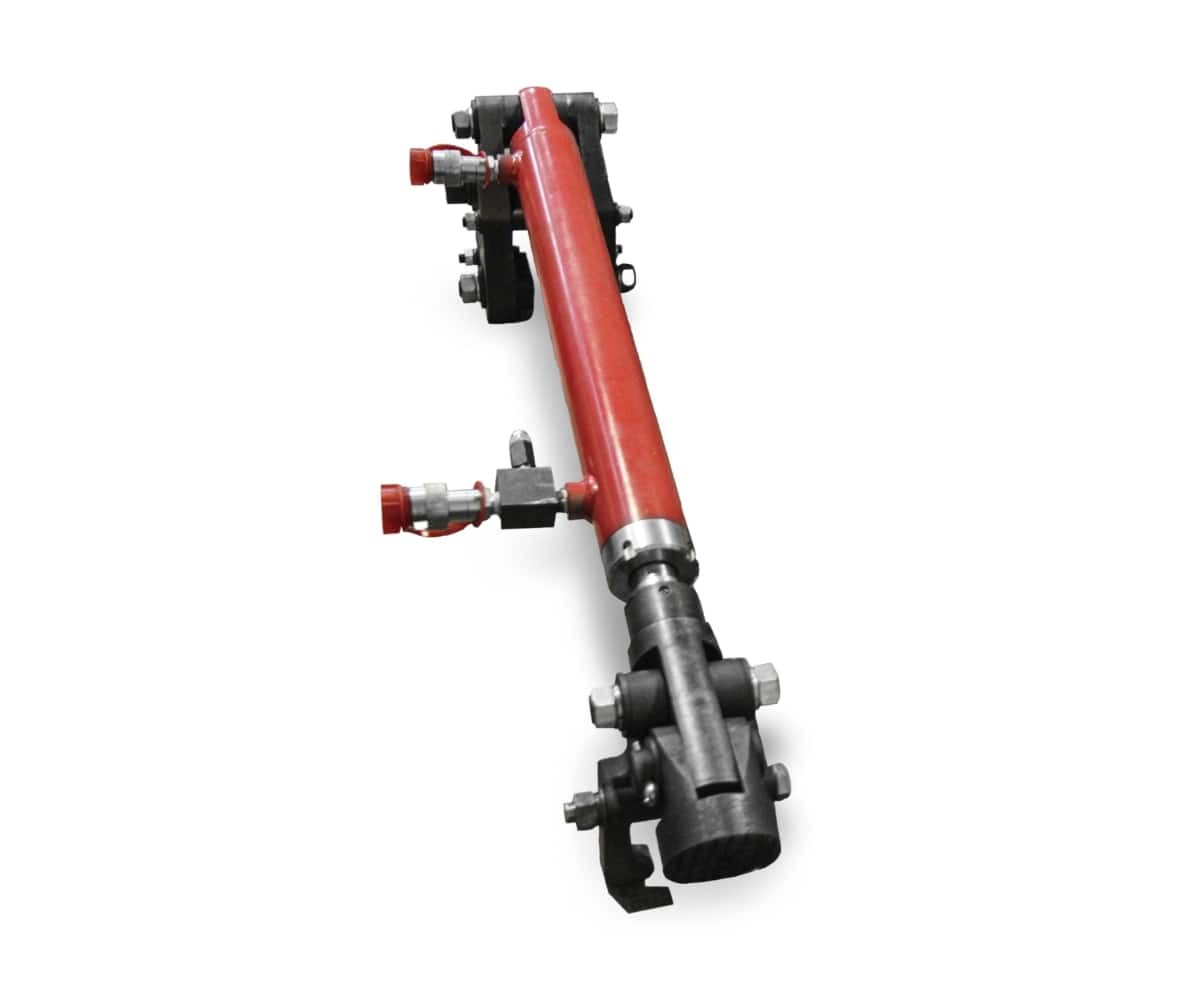

Устройство состоит из двух одинаковых толкающих гидравлических механизмов. Состав одного толкателя: гидроцилиндр с гидравлическим возвратом штока, упор шагового толкателя, упор передний, упор.

Рельсовые толкатели, по заказу, поставляются в комплекте с специальной двухпортовой насосной станцией с блоком управления, на колесной раме, 2НЭР-2,0И20Т1-2ТШ25, что обеспечивает перпендикулярность фронта перемещаемого груза относительно рельс, надёжное равномерное перемещение груза без перекосов; с комплектом рукавов высокого давления с полумуфтами БРС.

Допустимый износ головки рельс: по высоте не более 3 мм, по ширине не более 2 мм).

Преимущества толкателей серии 2ТШ..:

Рабочее давление 70МПА, т.е. насосная станция, которая приобретается для толкателей, может быть использована в других системах, например, в системе домкратов для подъема объекта.

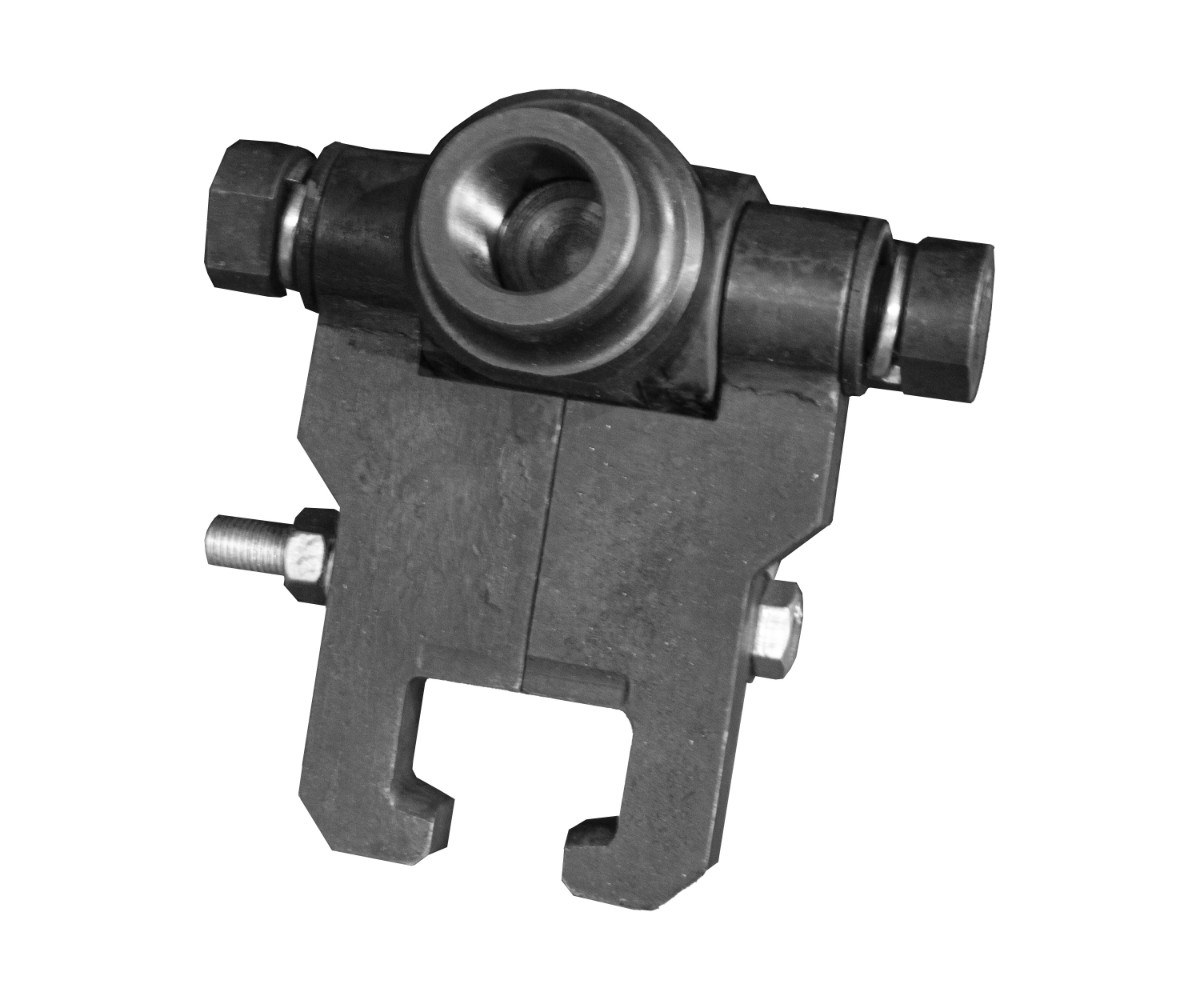

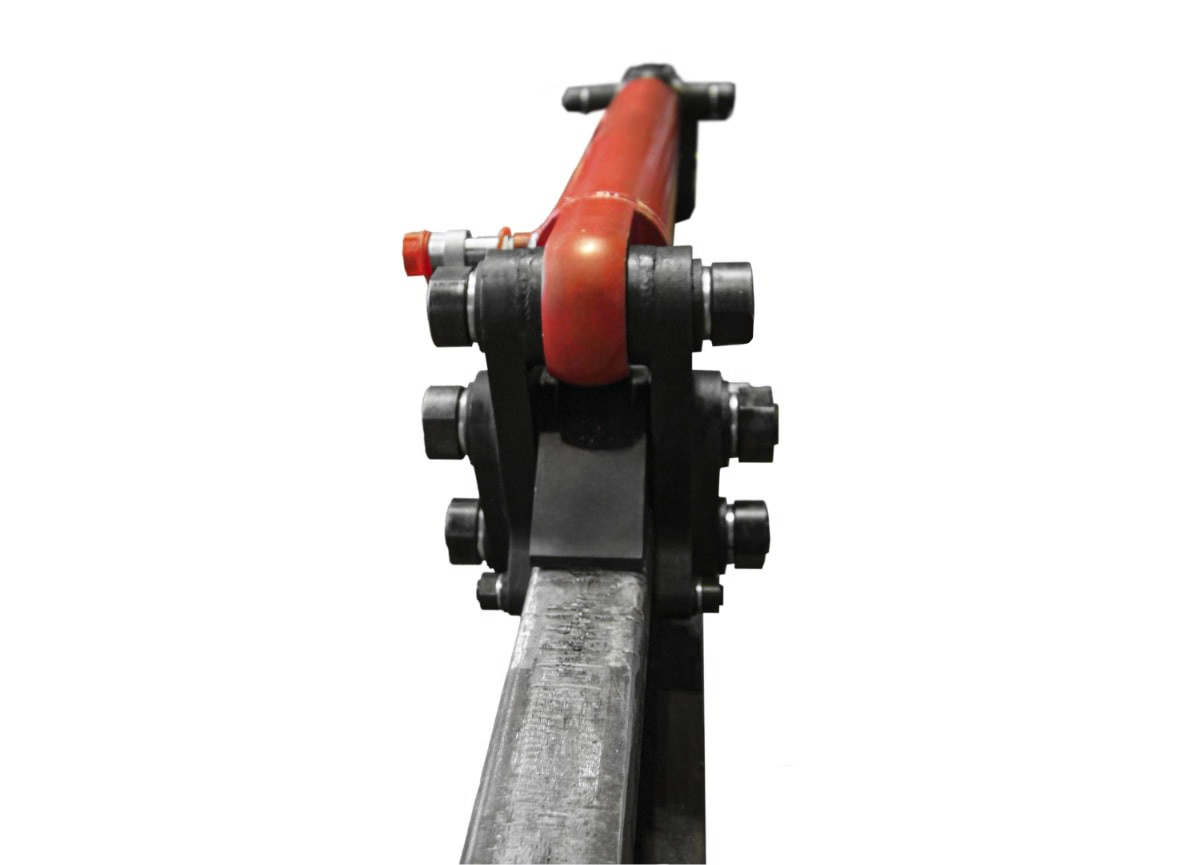

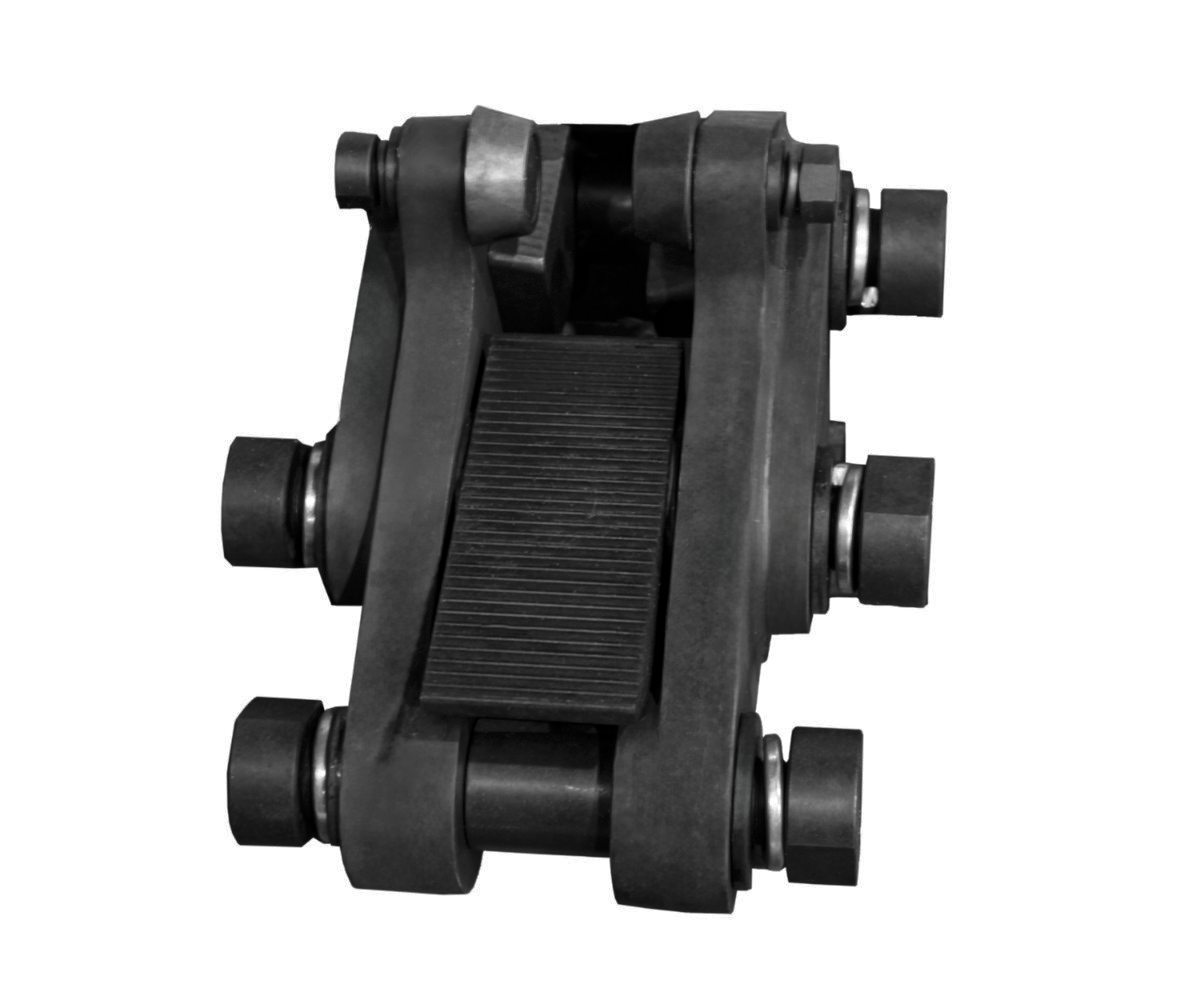

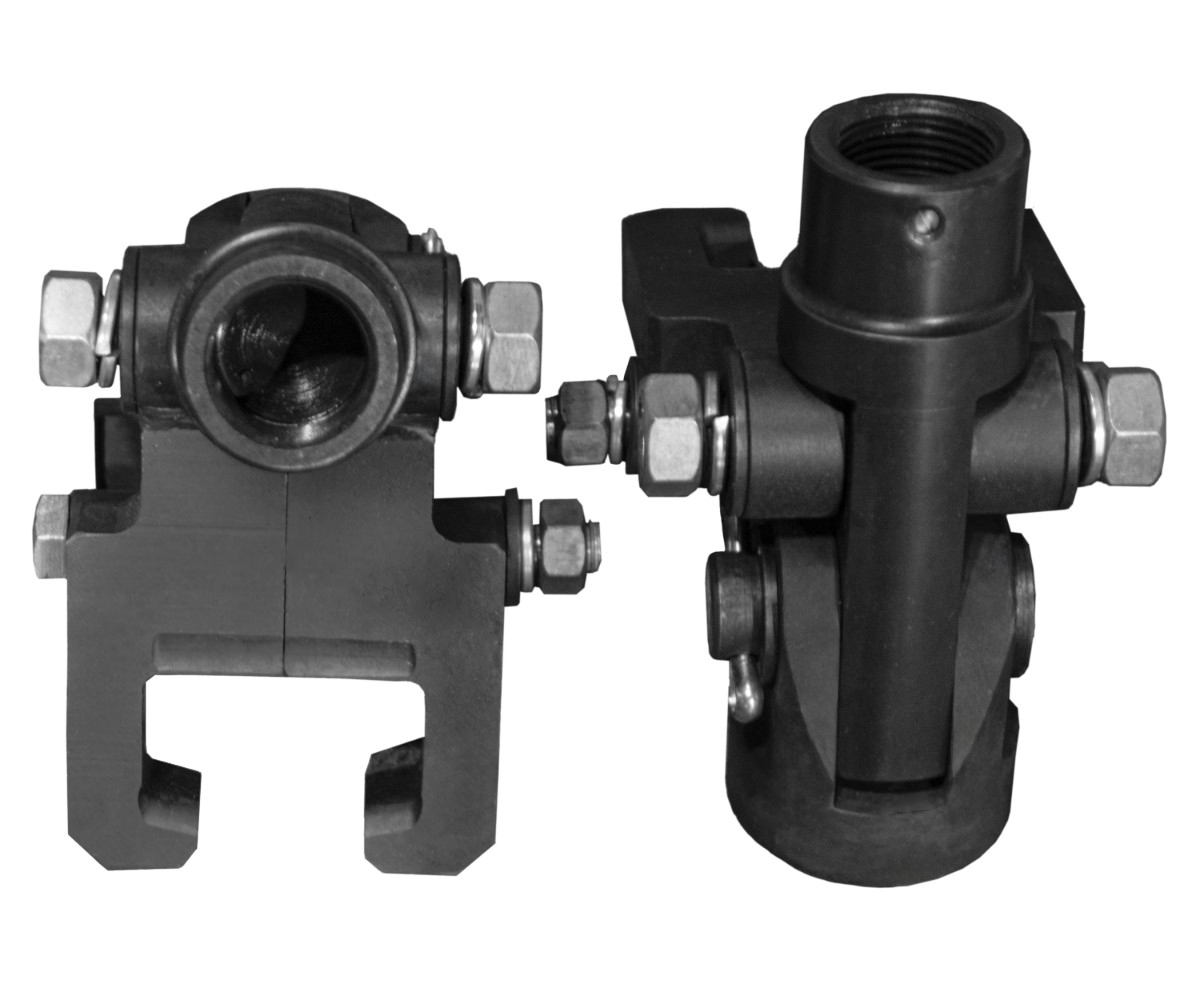

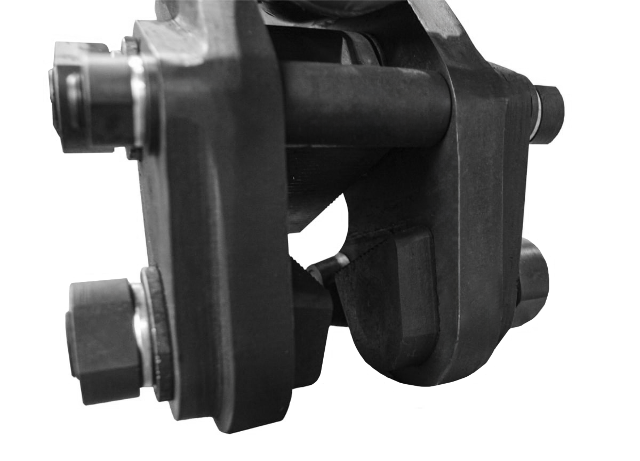

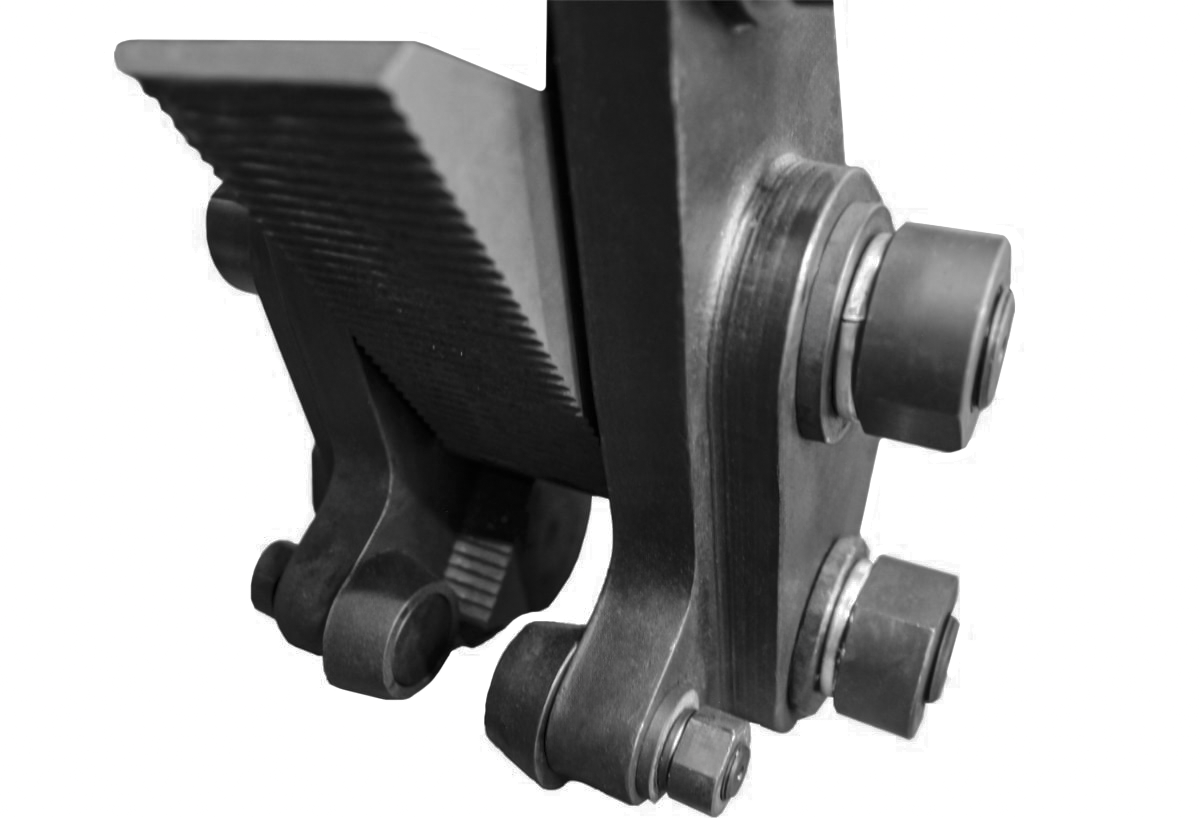

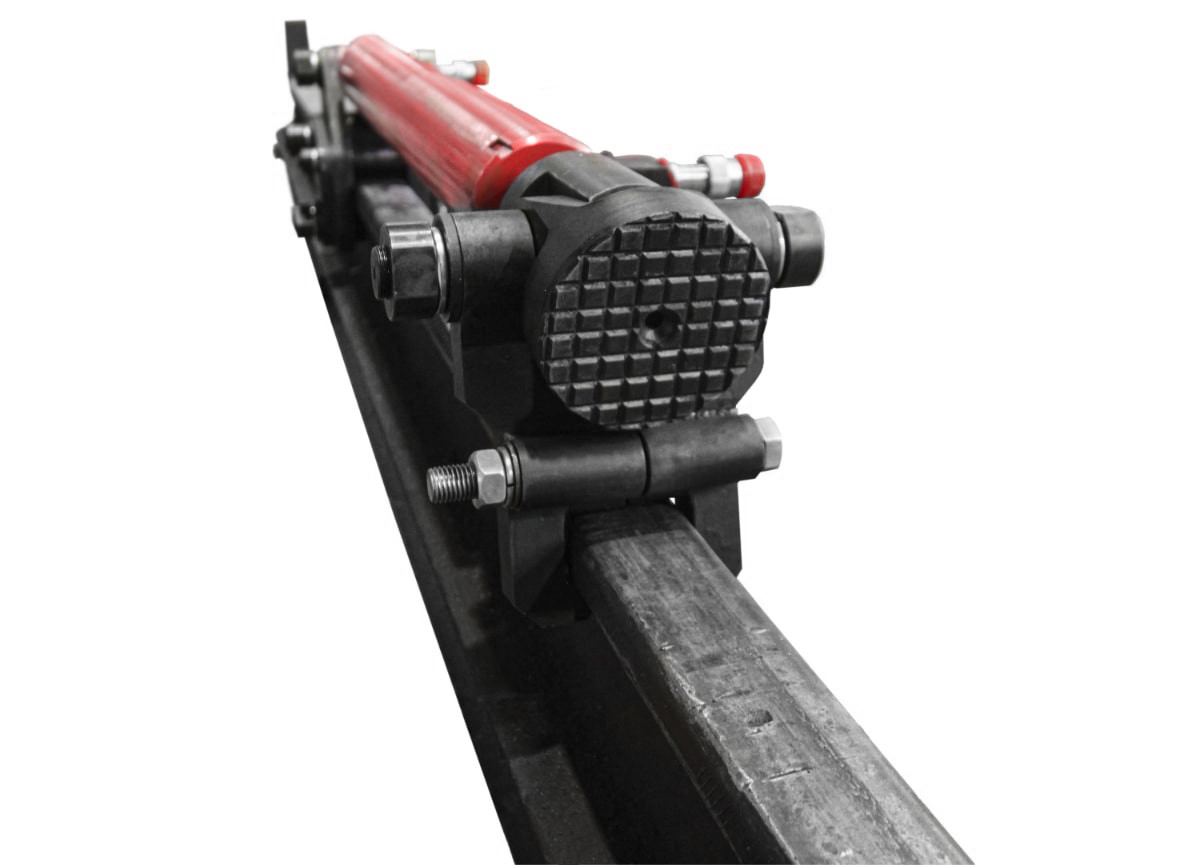

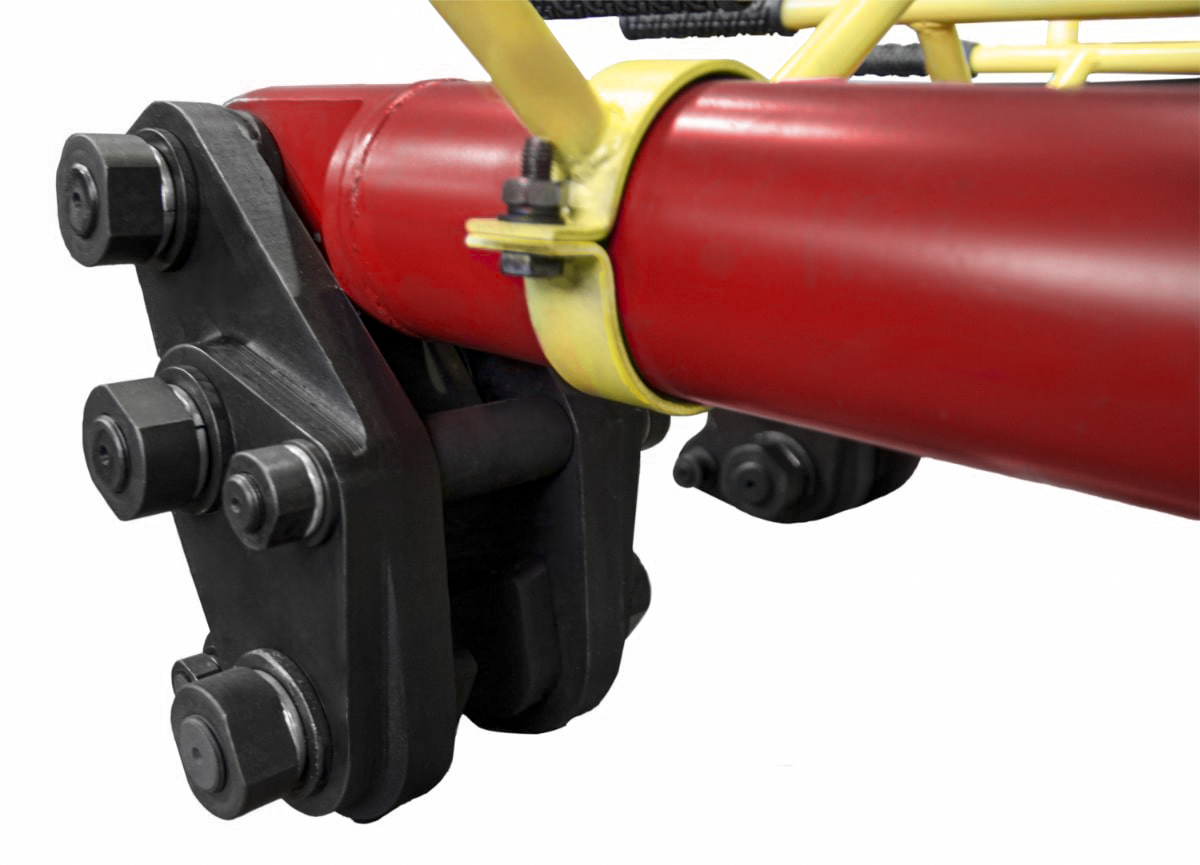

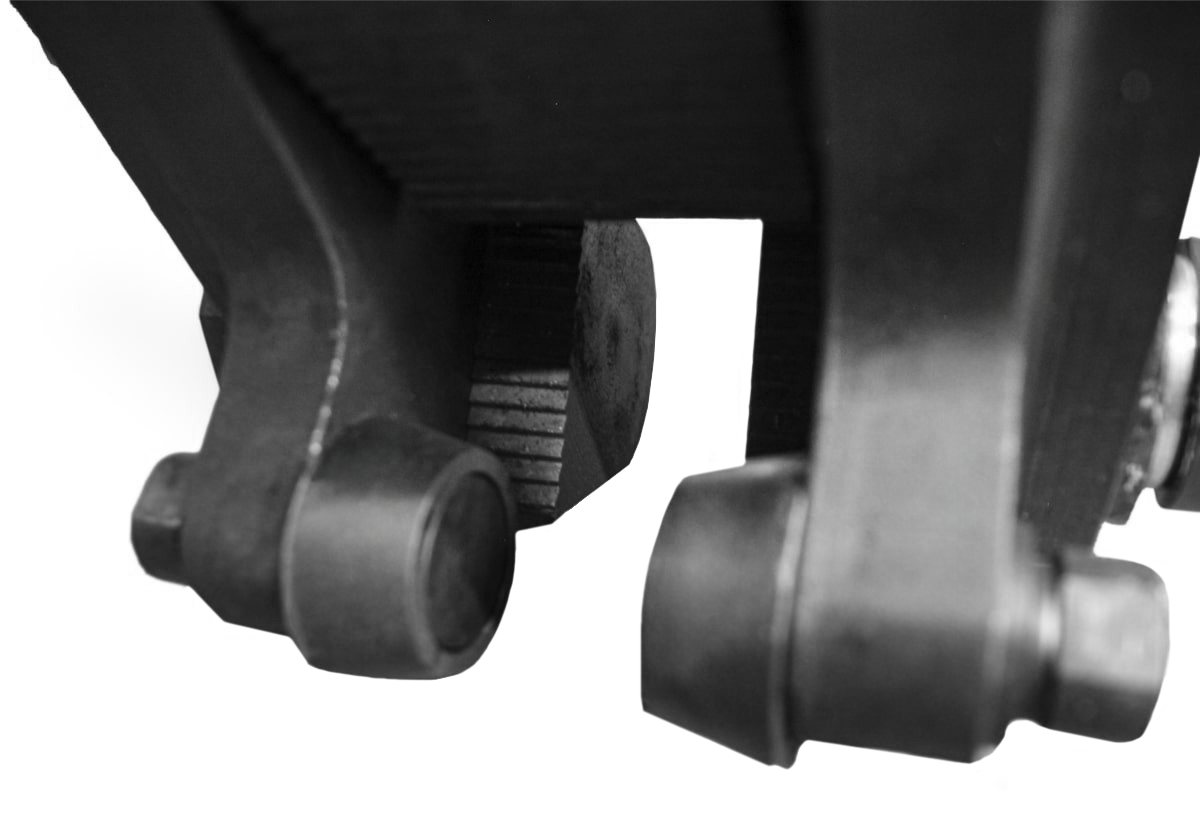

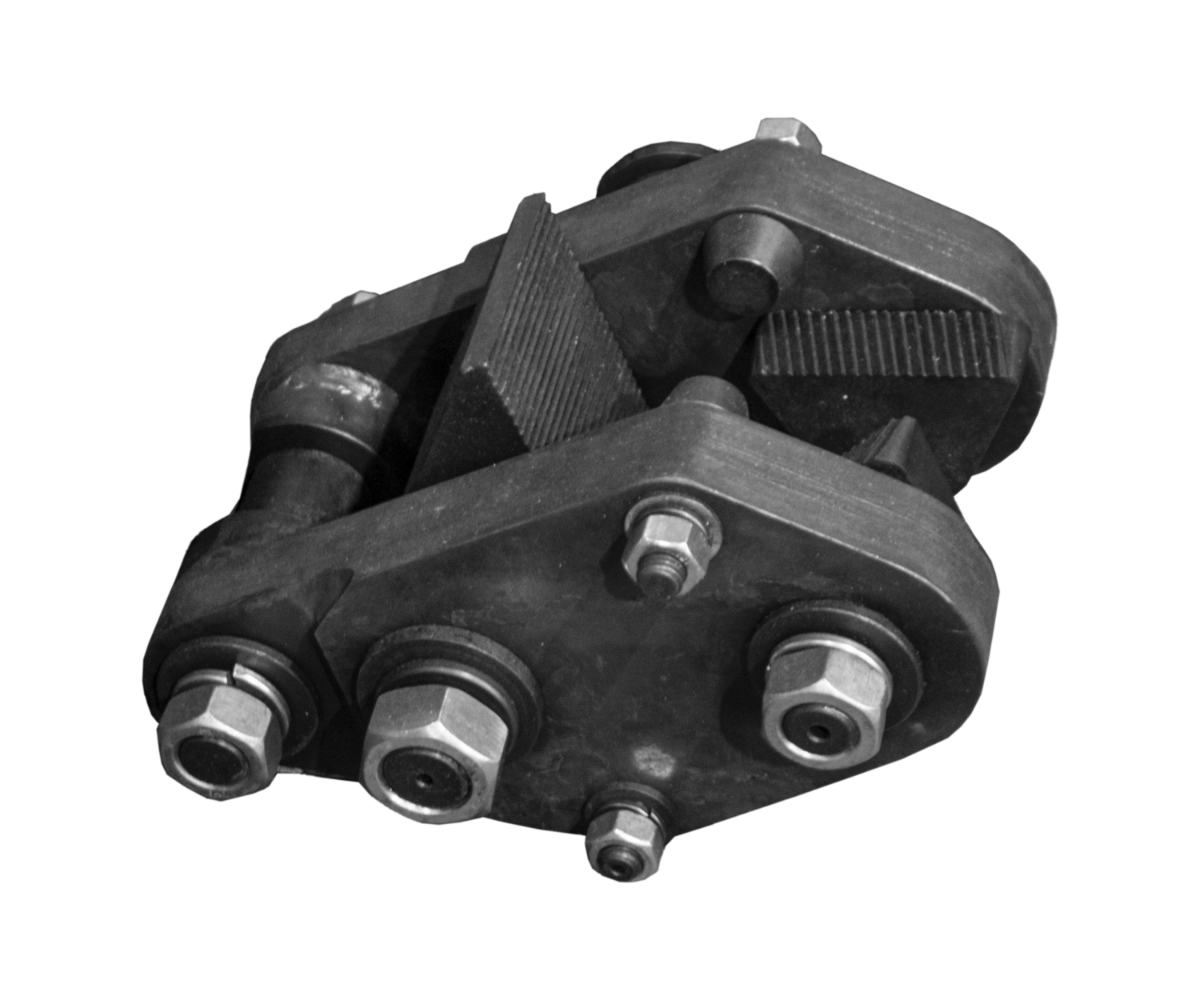

Отличительной конструктивной особенностью толкателя является применение автоматически срабатывающих упоров, обеспечивающих надёжное выполнение толкающих функций. Передний упор максимально упрощен и включает только левую и правую поворотные фиксирующие скобы. В составе заднего упора рычаги с зубчатыми вставками (башмаками), заклинивающими упор с трех сторон (сверху и снизу) на головке рельса.

При этом, исключено проскальзывание упоров, повреждение головки рельса и упоров; обеспечено снижение изгибающих моментов, действующих на толкатель и головку рельса при работе.

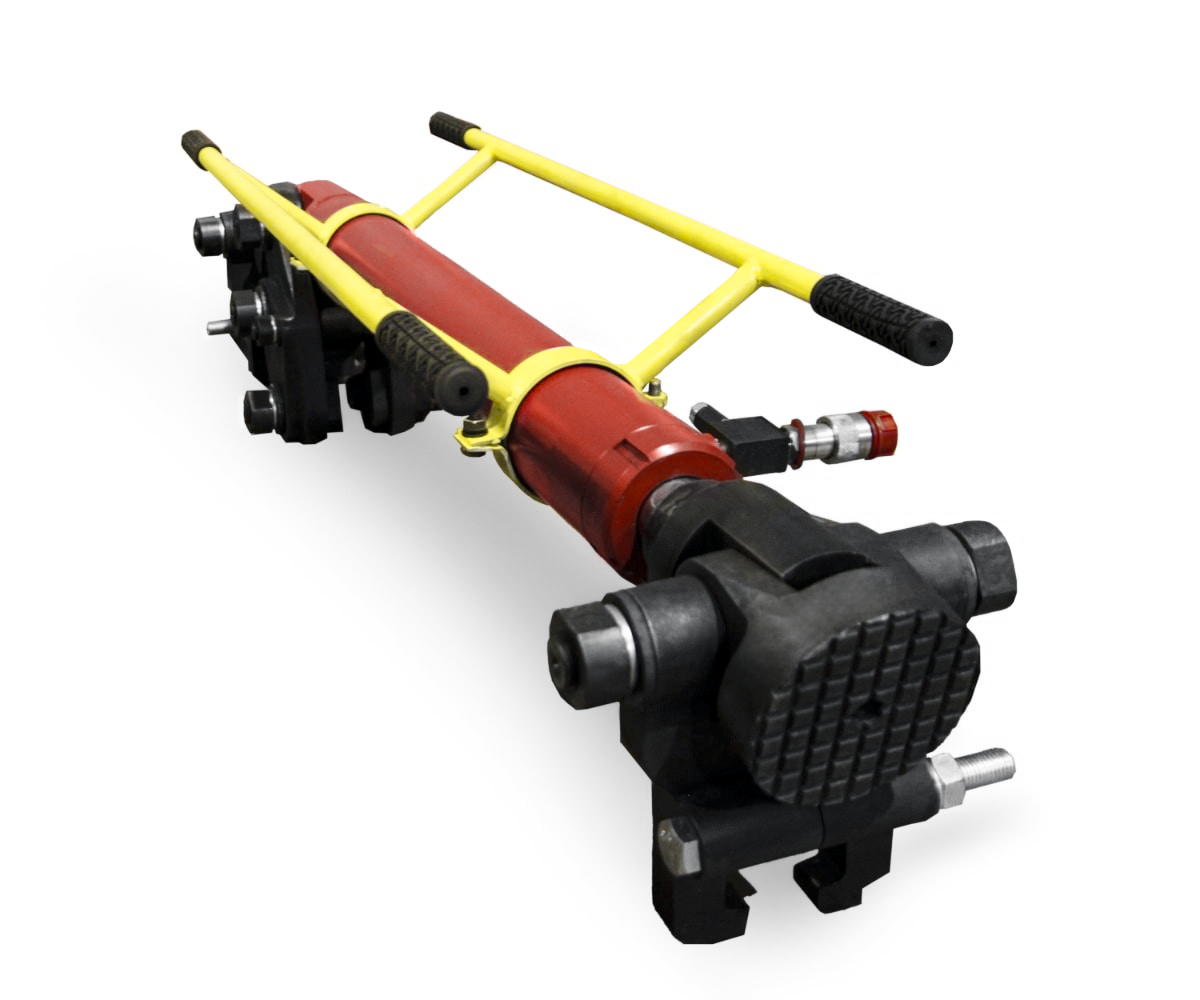

В комплекте ручка для быстрого передвижения толкателя к краю рельса

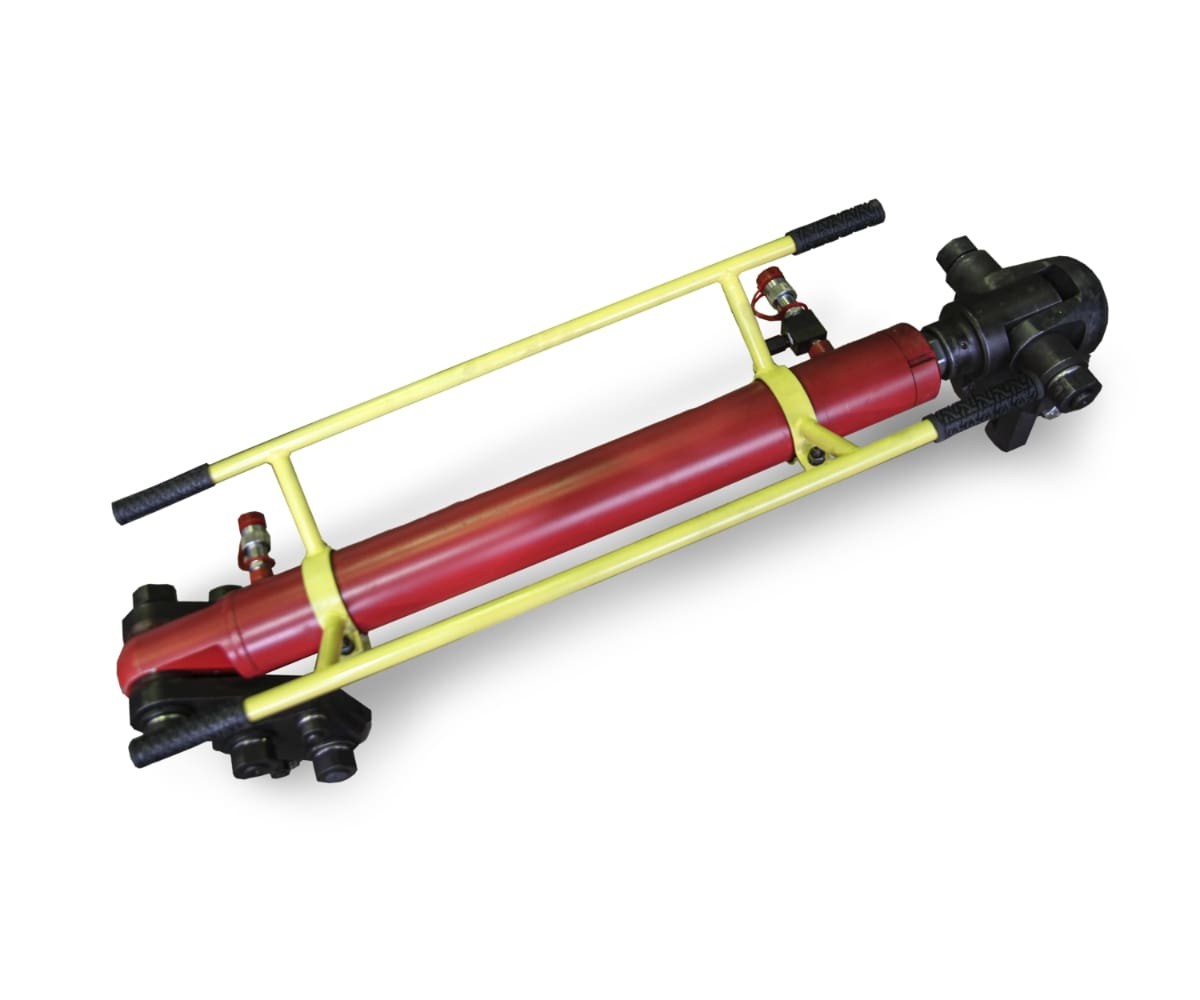

Приспособление такелажное (ручки) для переноски, по заказу и только для модели 2ТШ25Г600.

Возможность снять толкатель с рельса в любом месте.

Принцип работы. Выдвижение штока гидроцилиндра осуществляется за счет усилия, возникающего при подаче гидравлической жидкости под давлением в поршневую полость. Происходит заклинивание упора шагового толкателя рычагами с зубчатыми вставками на головке рельса. Устройство толкает перемещаемое оборудование установленным на переднем упоре качающимся упором. При этом, передний упор перемещается с минимальным коэффициентом трения. После завершения рабочего хода при подаче гидравлической жидкости в штоковую полость гидроцилиндра происходит возврат поршня в исходное положение с заклиниванием переднего упора посредством рычагов с обеспечением максимального коэффициента трения, при этом, упор шагового толкателя расклинивается. Поршень гидроцилиндра возвращается в исходное положение, толкатель перемещается в сторону перемещаемого оборудования. Цикл перемещения груза повторяют.

Такелаж оборудования для энергетической отрасли

Всего в различные монтажные и ремонтные организации было поставлено до 54 комплектов гидравлических рельсовых толкателей «ИрГидроМаш» и комплекты гидравлических домкратов, которые применялись для выгрузки силовых трансформаторов и высоковольтных шунтирующих реакторов с железнодорожной платформы или транспортера; перегрузки с железнодорожной платформы на транспортер; транспортировки от места выгрузки до места установки.

Использование гидравлических рельсовых толкателей позволяет обойтись без применения полиспастов, тракторов, отпадает необходимость в сооружении якорей.

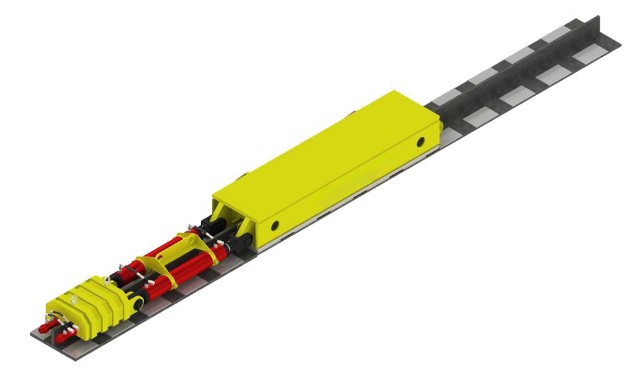

2ТШ25Г600
