Стенд FINN-POWER для статического испытания РВД

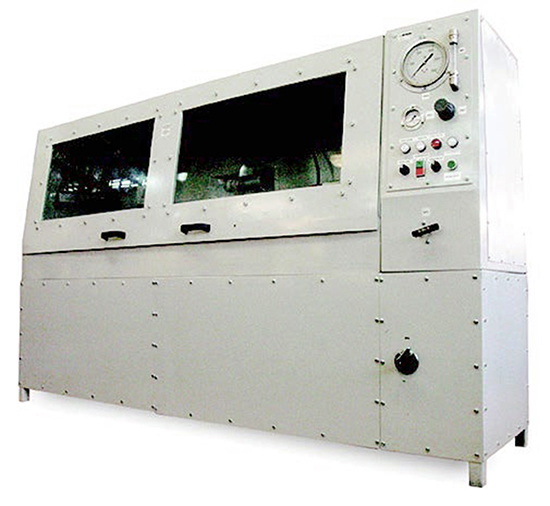

Ипытательные стенды для РВД СИ-С-Р-А(М)-70(160)/-/4-К-СУЭ

Стенд СИС предназначен для статического испытания гидравлическим давлением рукавов высокого давления (РВД) на герметичность.

Испытательное давление создается применением пневмогидравлического насоса фирмы Haskel, запитываемого от компрессора, входящего в комплект поставки стенда.

Контроль давления осуществляется по контактному манометру пневмосистемы стенда, и манометру высокого давления.

Производительность испытаний достаточна для применения при мелкосерийном производстве и на предприятиях, эксплуатирующих РВД.

Рабочая жидкость в контуре высокого давления - вода.

Основные составные части стенда стенда СИС для испытания РВД:

• пневмогидравлический насос (совмещенные пневмопривод и гидравлический мультипликатор),
• компрессор,
• рукава высокого давления, соединяющие мультипликатор с гребенкой для подсоединения испытываемых рукавов и манометром высокого давления,
• ванна для испытываемых рукавов,
• шаровый кран подачи воды в систему.

Ванна испытательного стенда выполнена с подсветкой, в крышке ванны установлены окна из высокопрочного армированного, трехслойного стекла.

На верхней панели расположен кран игольчатый, «Разгрузка», для сброса давления жидкости после испытаний.

Особенности

Два режима проведения испытаний: автоматическое управление и ручное.

Диапазон температур окружающей среды, от -20 до +40°С при испытаниях гидравлическим маслом, и от 0 до +40°С при испытаниях водой.

Электропитание стенда от сети напряжением 220/380 В.

Давление, подводимое от водопроводной сети или насосной станции, макс. 0,4 МПа.

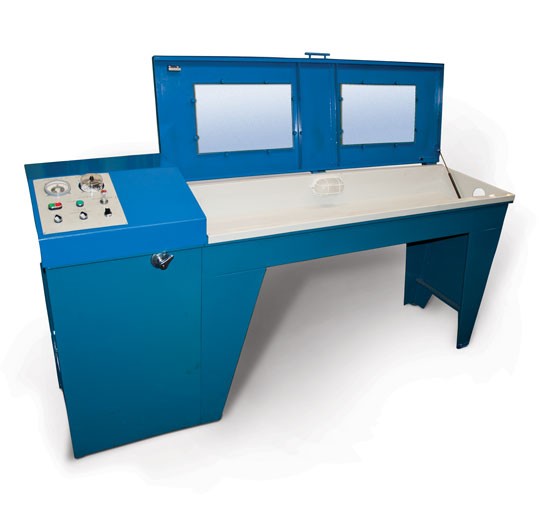

Стенды статических испытаний РВД СИ-С-Р-А(М)-70(160,300)/-/0,77-К-СУЭ

Стенд предназначен для статических испытаний гидравлических рукавов высокого давления на герметичность, система управления – электрическая.

Особенности

Конструкция гребенки позволяет одновременное испытание нескольких рукавов с прямыми и угловыми фитингами: 0⁰, 45⁰, 90⁰.

Реализовано свободное перемещение гребенки при испытаниях РВД различных длин.

Количество одновременно испытываемых рукавов – 3 шт., доп. опция – 15 шт.

Диапазон температур окружающей среды от +10 до +400С

Возможно изготовление стенда с давлением рабочей жидкости до 416 МПа.

Стенд обладает повышенным уровнем защиты и безопасности.

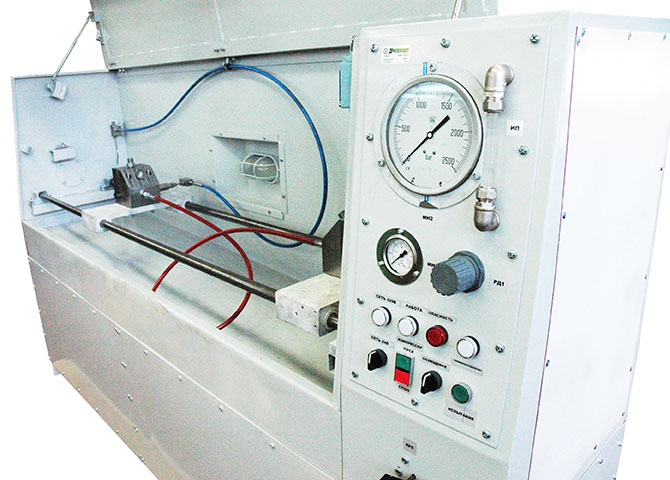

Стенды статических и циклических испытаний РВД СИ-CЦ-Р-М-160(300)/0,25-К-СУЭ(КСУ)

Стенды предназначены для проведения статических и циклических испытаний рукавов высокого давления при их серийном производстве.

Особенности

В стендах предусмотрен наклон днища испытательной камеры для слива неизбежных потерь среды при демонтаже рукавов.

Форма крышки стенда трапецеидальная с использованием ударопрочного стекла.

Конструкция гребенки позволяет одновременное испытание рукавов с фитингами 0⁰, 45⁰, 90⁰. Реализовано свободное перемещение гребенки при испытаниях РВД различных длин.

Для стендов с испытательной средой – масло гидравлическое, предусмотрена встроенная система промывки и механической очистки РВД (доп. опция).

Управление электронное (тактильная панель) с выводом на печать результатов испытаний.

Возможно изготовление стенда с давлением рабочей жидкости до 416 МПа.

Стенд обслуживается одним оператором.

Стенд статических испытаний РВД в бухте СИ-С-Р-А-140/40-К-СЭМ

Стенд предназначен для проведения статических испытаний буровых, промышленных рукавов, рукавов высокого давления больших диаметров и длин.

Особенности

Время наполнения рукава испытательной средой не более 2-х минут, при Ду=76мм L=20000 мм, V=85 дм3.

В стенде предусмотрен наклон днища испытательной камеры для слива неизбежных потерь среды при демонтаже рукавов.

Стенд обслуживается одним оператором.

Также рекомендуем стенды для статического испытания РВД UniFlex.
