ООО «ТД ИрГидроМаш» расширяет номенклатуру инструмента для работы с резьбовым крепежом с целью максимального удовлетворения потребностей рынка.

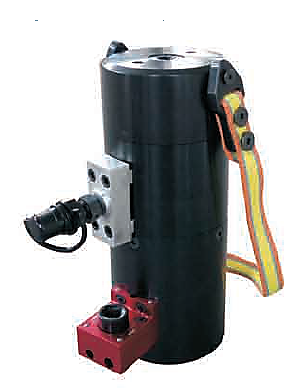

Домкраты тензорные (шпильконатяжители), многоступенчатые серии ДТГ…ММ предназначены для сборки и разборки резьбовых соединений при больших требуемых усилиях затяжки с применением высокопрочных болтов до класса 10,9 в условиях открытого по высоте, но ограниченного в радиальном направлении рабочего пространства.
Используется в сборке, монтаже и техническом обслуживании машин и оборудования в металлургии, машиностроении, химической промышленности, энергетике, судостроении, горнодобывающей отрасли и т.п. Максимальное рабочее давление:150 МПа.
Тензорные домкраты серии ДТГ…ММ в стандартном исполнении выполнены с глянцевой полированной поверхностью.
Высокая скорость работы инструмента. При сбросе гидравлического давления встроенное автоматическое устройство возвращает поршень в исходное положение, что значительно снижает трудоемкость работ.
Ускорение сборки: при установке тензорного домкрата поворотная втулка автоматически регулирует свое положение на гайке.
Рассчитанный на тяжелые условия эксплуатации прямой редукторный привод (1/2") приводит в действие внутреннюю муфту, которая замыкает в себе гайку. В результате гайку можно с легкостью поворачивать в необходимом направлении при помощи ручного храпового ключа.
Индикатор хода поршня, красная линия, предупреждает о недопустимости превышения нормативного хода.
Домкрат оснащен одним портом с полумуфтой БРС «ниппель» (в корпусе внутренняя резьба G1/4), что обеспечивает подключение к источнику гидравлического давления.
Для создания системы 4-х-домкратов при выполнении синхронной затяжки крепежа применить параллельную схему подключения тензорных домкратов с использованием 5-ти-портового линейного распределителя с комплектом полумуфт БРС «ниппель».
Длина выступающей над гайкой части шпильки должна быть не менее одного диаметра шпильки.

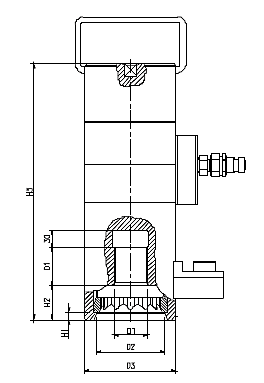

Технические характеристики
|
Артикул |
Макс. рабочее усилие, тс/кН при давлении 150 МПа |
Резьба на шпильке, мм |
Размер гайки под ключ, S, мм |
D2 |
D3 |
H1 |
H2 |
H3 |
Масса, кг |
|
ДТГ20-20ММ |
20,4/200 |
М20×2.5 |
30 |
44 |
59 |
6 |
19 |
182 |
4 |
|
ДТГ30-24ММ |
29,6/290 |
М24×3 |
36 |
51 |
65 |
8 |
24 |
188 |
5 |
|
ДТГ39-27ММ |
38,8/380 |
М27×3 |
41 |
56 |
73 |
10 |
25 |
192 |
6,5 |
|
ДТГ47-30ММ |
47/460 |
М30×3,5 |
46 |
62 |
79 |
12 |
27 |
198 |
7,8 |
|
ДТГ58-33ММ |
58/570 |
М33×3,5 |
50 |
67 |
84 |
14 |
29 |
240 |
11 |
|
ДТГ68-36ММ |
68,3/670 |
М36×4 |
55 |
72 |
90 |
16 |
32 |
248 |
13 |
|
ДТГ82-39ММ |
81,6/800 |
М39×4 |
60 |
78 |
98 |
18 |
34 |
253 |
15 |
|
ДТГ94-42ММ |
93,8/920 |
М42×4,5 |
65 |
84 |
107 |
20 |
37 |
256 |
19 |
|
ДТГ110-45ММ |
110/1080 |
М45×4.5 |
70 |
90 |
112 |
22 |
39 |
260 |
21 |
|
ДТГ124-48ММ |
124,4/1220 |
М48×5 |
75 |
95 |
123 |
24 |
42 |
268 |
26 |
|
ДТГ148-52ММ |
148/1450 |
М52×5 |
80 |
103 |
129 |
28 |
46 |
288 |
30 |
|
ДТГ171-56ММ |
171,4/1680 |
М56×5,5 |
85 |
107 |
136 |
31 |
49 |
328 |
38 |
|
ДТГ205-60ММ |
205/2010 |
М60×5,5 |
90 |
115 |
146 |
34 |
52 |
330 |
45 |
|
ДТГ225-64ММ |
225,4/2210 |
М64×6 |
95 |
121 |
155 |
37 |
55 |
346 |
53 |
|
ДТГ265-68ММ |
265/2600 |
М68×6 |
100 |
127 |
164 |
40 |
58 |
358 |
61 |
|
ДТГ294-72ММ |
293,8/2880 |
М72×6 |
105 |
131 |
177 |
44 |
62 |
378 |
74 |
|
ДТГ339-76ММ |
338,6/3320 |
М76×6 |
110 |
137 |
183 |
46 |
66 |
385 |
81 |
|
ДТГ368-80ММ |
368/3610 |
М80×6 |
115 |
143 |
203 |
50 |
68 |
414 |
107 |
|
ДТГ474-90ММ |
474/4650 |
М90×6 |
130 |
161 |
232 |
58 |
77 |
446 |
150 |
|
ДТГ595-100ММ |
594,7/5830 |
М100×6 |
145 |
179 |
252 |
66 |
85 |
487 |
194 |
*) В комплекте поставки один комплект уплотнений.
