Предназначена для синхронной затяжки резьбовых соединений в условиях взрывоопасной среды. Продукция соответствует требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Состав системы
Система состоит из следующего оборудования: четыре (или два) одновременно работающих гидравлических гайковерта кассетного, или торцевого исполнения; станция насосная с электроприводом, с электромагнитным автоматическим управлением, 4-х-постовая, взрывобезопасная; головки торцевые, ударные, взрывобезопасные из сплава Al-Cu, класс IIGaXIIIDaX требуемых типоразмеров; комплект рукавов высокого давления требуемой длины с быстроразъемными соединениями.

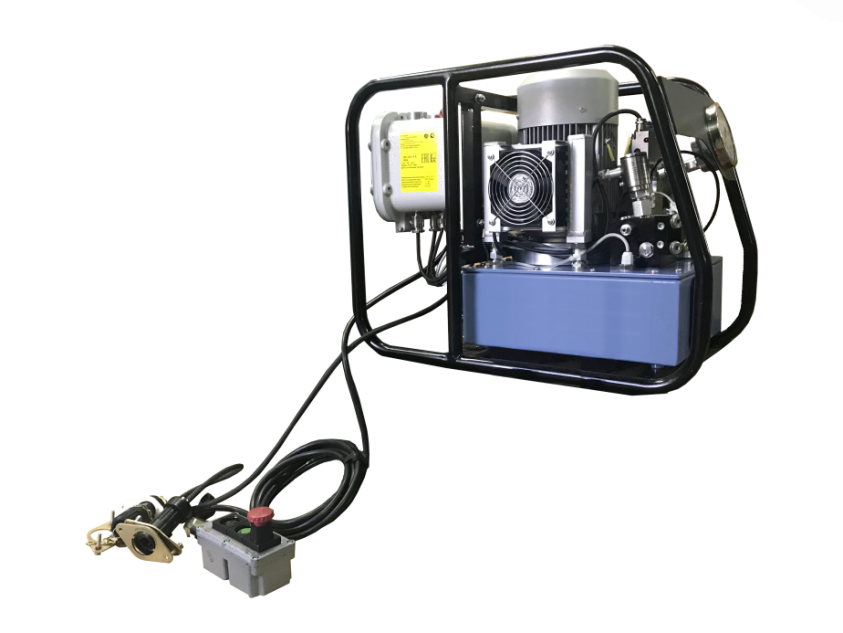

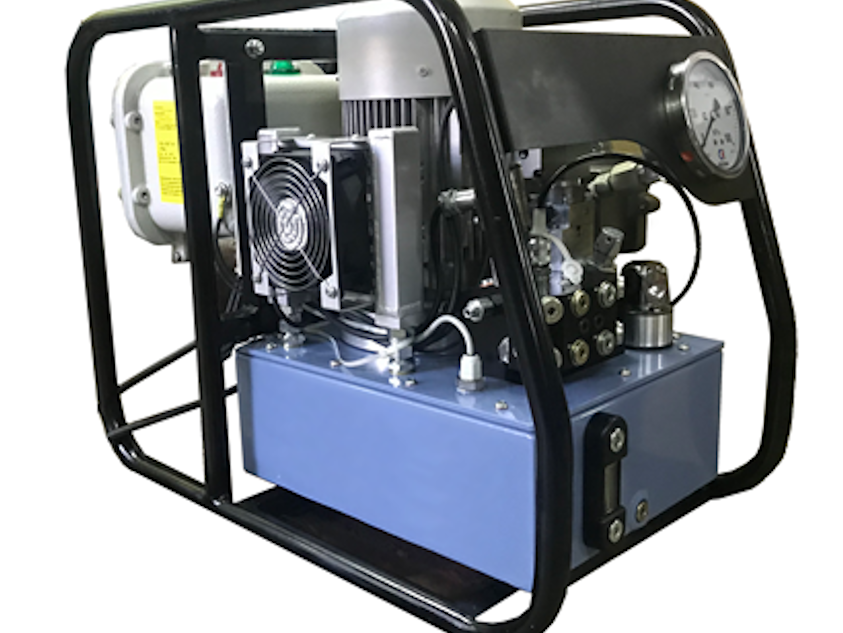

Станция насосная
Сертификат соответствия ТР ТС 012/2011 №ЕАЭС RU С-RU.АЖ38.В.00270/20. Область применения — взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты IIGcIIBT4X. Уровень защиты от внешних факторов IP55.
Станция насосная, ВНЭА-2010-Б4-Х, с электроприводом, взрывобезопасная, класс взрывозащиты IIGcIIBT4X, 4-х-постовая, автоматическая/ручная подача, макс. давление на ½ ступенях, МПа, 7/70, подача на ½ ступенях, 7,5/0,9 л/мин, полезный объем бака 10 л, 1.1 кВт, 220В, пульт ДУ, манометр, защитная рама, маслоохладитель.
Предназначена для привода до 4-х-одновременно работающих гидравлических гайковертов. Режим автоматического управления обеспечивается реле времени посредством установки требуемой длительности, в секундах, рабочего цикла. Система охлаждения — автоматическая, принудительная. Диапазон температуры окружающей среды, ºС, от -40 до +40. Габариты, мм, не более: длина Х ширина Х высота: 650х390х510. Масса (без масла), кг, 55.
Станция насосная ВНЭА-2010-Б4-X поставляется в комплекте с взрывозащищенными электрощитом, пультом ДУ и кабелями.
Варианты применяемых гайковертов гидравлических в зависимости от требований Заказчика: подробнее по ссылке «Гайковерты гидравлические»
Гайковерты гидравлические кассетные, серия Evolution
 |
Большой выбор по диапазону значений крутящего момента и размера кассеты под ключ | |||
| Модели | 6 моделей; перекрывают диапазон значений крутящего момента, Нм | Размер кассеты, S, мм (под ключ) | ||
| TEV…C | От 232 до 48481 | От 19 до 175 | ||
 |
Минимальные размеры рабочей части кассеты | |||
| Модели | 4 модели; перекрывают диапазон значений крутящего момента, Нм | Размер кассеты, S, мм (под ключ) | ||
| TEV…C-H | 262- 23124 | От 19 до 115 | ||
Гайковерты гидравлические кассетные, серия Market
 |
Оптимальное соотношение параметров: габариты, вес, эксплуатационные характеристики, цена. | |
| Модели | 9 моделей; перекрывают диапазон значений крутящего момента, Нм | Размер кассеты, S, мм (под ключ) |
| TEV…СM | 237-52088 | От 36 до 145 |
Гайковерты гидравлические со сменной головкой, серия Evolution
 |
Большой выбор по диапазону значений крутящего момента | ||
| Модели | 10 моделей; перекрывают диапазон значений крутящего момента, Нм; выходной квадрат, дюйм | Размер гайки, S, (под ключ), мм | |
| TEV…S | От 112 до 72000, квадрат от 3/4" до 2-1/2" | От 22 до 180 | |
 |
Конфигурация корпуса оптимальна для эксплуатации, малые габариты и масса. | ||
| Модели | 5 моделей; перекрывают диапазон значений крутящего момента, Нм; выходной квадрат, дюйм | Размер гайки, S, (под ключ), мм | |
| TEV…SS | От 172 до 36992, квадрат от 3/4ʺ до 2-1/2" | От 24 до 145 | |
Гайковерты гидравлические со сменной головкой, серия Market
 |
Большой выбор по диапазону значений крутящего момента. Оптимальное соотношение параметров: габариты, вес, эксплуатационные характеристики, цена | |
| Модель | 11 моделей; перекрывают диапазон значений крутящего момента, Нм; выходной квадрат, дюйм | Размер гайки, S, (под ключ), мм |
| TEV…SM | От 185 до 70135, квадрат от 3/4" до 3" | От 24 до 180 |
 |
Компактная встроенная реакционная опора, фиксированная в плоскости гайковерта, обеспечивает надежное восприятие нагрузки. Диапазон значений крутящего момента максимально соответствует потребностям рынка, особенно для работы с тяжелонагруженными крепежными резьбовыми изделиями |
|
| Модель | 10 моделей; перекрывают диапазон значений крутящего момента, Нм; выходной квадрат, дюйм | Размер гайки, S, (под ключ), мм |
| TEV…SMS | От 485 до 159355, квадрат от 1" до 4" | От 32 до ≥200 |
Система синхронной затяжки резьбовых соединений для работы во взрывоопасных средах
