PDF-каталоги Высокопроизводительные гидравлические клепальные агрегаты серии К7АВ предназначены для применения в производстве грузовых автомобилей, железнодорожных вагонов и локомотивов, общем машиностроении, мостостроении, краностроении, производстве строительных конструкций. Срок службы гидроскобы 1,8 миллиона циклов клепки.
Технические характеристики клепального агрегата
|
Артикул клепального агрегата |
К7АВ -30 |
К7АВ -40 |
К7АВ -50 |
К7АВ -63 |
|
| Усилие клепки, тс |
30 |
40 |
50 |
63 |
|
| Давление в гидросистеме, МПа |
7.5 |
7.5 |
7.5 |
7 |
|
| Скорость клепки (1/мин) |
20-25 |
20-25 |
15-20 |
10-12 |
|
| Максимальный диаметр заклепки, мм | Холодная клепка |
12 |
14 |
16 |
16 |
| Горячая клепка |
16-20 |
22 |
24 |
27 |
|
| Подача насосной станции, л/мин |
55,5 |
67,5 |
84 |
90 |
|
| Мощность электропривода, кВт |
5,5 |
7,5 |
11 |
11 |
|
| Вместимость маслобака, л |
450 |
550 |
650 |
650 |
|
| Соединение маслопровода, мм |
M27x1.5 |
M33x2 |
M36x2 |
M36x2 |
|
Клепальный агрегат состоит из высокопроизводительной насосной станции, гидроскобы клепальной подвесной с гидравлическим возвратом поршня,такелажной скобы, пружинного балансира, блока роликового для перемещения гидроскобы в горизонтальном направлении вдоль монорельса, комплекта РВД.
Для горизонтальной клепки подвес не применятся. В этом случае в составе клепального агрегата применяется специальная гидроскоба горизонтальной клепки, которая устанавливается на специальную стальную раму (платформу), в комплекте поставки.
Гидроскоба клепальная подвесная
Гидроскоба состоит из: скобы, гидроцилиндра с гидравлическим возвратом поршня, подвижного пуансона, неподвижной матрицы, кнопок управления на рукоятке.
Подвесная гидроскоба удобна в управлении и эксплуатации.
Технические характеристики подвесной гидроскобы
|
Артикул клепального агрегата |
К7АВ -30 |
К7АВ -40 |
К7АВ -50 |
К7АВ -63 |
||
| Артикул гидроскобы |
К7/20/H/SП |
К7/30/H/SП |
К7/40/H/SП |
К7/50/H/SП |
К7/63/H/SП |
|
| Номинальное усилие, тс |
20 |
30 |
40 |
50 |
63 |
|
| Ширина зева, S, мм |
80 |
80 |
90 |
120 |
150 |
|
|
|
|
|
|
|
||
| Макс. диаметр заклепки, мм: | холодная клепка, |
10 |
12 |
14 |
16 |
16 |
| горячая клепка |
16 |
20 |
22 |
24 |
27 |
|
*) «H» – глубина зева до оси; «S» – ширина зева, мм, «П» – подвесная, «7» – номинальное давление, 7,5/7 МПа
| Артикул клепального агрегата, К7АВ -30 | Артикул клепального агрегата, К7АВ -30 | ||||||
| №п.п | Артикул гидроскобы | Глубина зева до оси, H, /ширина зева, S, мм | Масса, кг | №п.п | Артикул гидроскобы | Глубина зева до оси, H, /ширина зева, S, мм | Масса, кг |
| 1 | К7/20/80/80П | 80/80 | 28 | 1 | К7/30/80/80П | 80/80 | 34 |
| 2 | К7/20/100/80П | 100/80 | 32 | 2 | К7/30/100/80П | 100/80 | 38 |
| 3 | К7/20/120/80П | 120/80 | 35 | 3 | К7/30/120/80П | 120/80 | 45 |
| 4 | К7/20/140/80П | 140/80 | 38 | 4 | К7/30/140/80П | 140/80 | 51 |
| 5 | К7/20/160/80П | 160/80 | 42 | 5 | К7/30/160/80П | 160/80 | 56 |
| 6 | К7/20/180/80П | 180/80 | 45 | 6 | К7/30/180/80П | 180/80 | 60 |
| 7 | К7/20/200/80П | 200/80 | 50 | 7 | К7/30/200/80П | 200/80 | 67 |
| 8 | К7/20/220/80П | 220/80 | 54 | 8 | К7/30/220/80П | 220/80 | 72 |
| 9 | К7/20/240/80П | 240/80 | 59 | 9 | К7/30/240/80П | 240/80 | 79 |
| 10 | К7/20/260/80П | 260/80 | 64 | 10 | К7/30/260/80П | 260/80 | 85 |
| 11 | К7/30/280/80П | 280/80 | 90 | ||||
| 12 | К7/30/300/80П | 300/80 | 99 | ||||
| Артикул клепального агрегата, К7АВ -40 | Артикул клепального агрегата, К7АВ -50 | ||||||
| 1 | К7/40/110/90П | 110/90 | 53 | 1 | К7/50/120/120П | 120/120 | 77 |
| 2 | К7/40/140/90П | 140/90 | 60 | 2 | К7/50/160/120П | 160/120 | 92 |
| 3 | К7/40/170/90П | 170/90 | 68 | 3 | К7/50/200/120П | 200/120 | 108 |
| 4 | К7/40/200/90П | 200/90 | 75 | 4 | К7/50/240/120П | 240/120 | 122 |
| 5 | К7/40/230/90П | 230/90 | 87 | 5 | К7/50/280/120П | 280/120 | 137 |
| 6 | К7/40/260/90П | 260/90 | 95 | 6 | К7/50/320/120П | 320/120 | 155 |
| 7 | К7/40/290/90П | 290/90 | 104 | ||||
| 8 | К7/40/320/90П | 320/90 | 115 | ||||
| Артикул клепального агрегата, К7АВ -63 | |||||||
| 1 | К7/63/180/150П | 180/150 | 143 | ||||
| 2 | К7/63/220/150П | 220/150 | 163 | ||||
| 3 | К7/63/260/150П | 260/150 | 194 | ||||

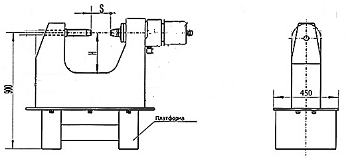

Гидравлическая скоба горизонтальной клепки
Технические характеристики гидроскобы горизонтальной клепки
| Артикул клепального агрегата |
К7АВ -30 |
К7АВ -40 |
К7АВ -50 |
|
| Артикул гидроскобы |
К7/30/H/SГ |
К7/40/H/SГ |
К7/50/H/SГ |
|
| Номинальное усилие, тс |
30 |
40 |
50 |
|
| Ширина зева,S, мм |
120 |
150 |
150 |
|
| Макс. диаметр заклепки, мм | холодная клепка, |
12 |
14 |
16 |
| горячая клепка |
20 |
22 |
24 |
|
*) «H» – глубина зева до оси; «S» – ширина зева, мм, «Г» –горизонтальная клепка, «7» –номинальное давление, 7,5/7 МПа.
| Артикул клепального агрегата, К7АВ -30 | Артикул клепального агрегата, К7АВ -40 | Артикул клепального агрегата, К7АВ -50 | |||
| Артикул гидроскобы | Глубина зева до оси, H, /ширина зева, S, мм | Артикул гидроскобы | Глубина зева до оси, H, /ширина зева, S, мм | Артикул гидроскобы | Глубина зева до оси, H, /ширина зева, S, мм |
| К7/30/200/120Г | 200/120 | К7/40/250/150Г | 250/150 | К7/50/250/150Г | 250/150 |
| К7/30/250/120Г | 250/120 | К7/40/300/150Г | 300/150 | К7/50/300/150Г | 300/150 |
| К7/30/300/120Г | 300/120 | К7/40/350/150Г | 350/150 | К7/50/350/150Г | 350/150 |
