Гидросистема с распределителями последовательного включения

Если удлинить магистраль слива первого гидравлического распределителя простой гидросистемы, установив на ней один или несколько распределителей, то мы получим так называемое последовательное включение.

При последовательном включении необходимо, чтобы сила и скорость включаемых одновременно потребителей регулировалась.

Точнее говоря, дело обстоит следующим образом. Чтобы привести в движение гидроцилиндр 2, необходимо давление, соответствующее силе подъема и площади поршня. Это давление действует на кольцевую поверхность поршня цилиндра 1. Действующее на цилиндр 1 давление складывается из внешнего усилия, действующего на шток поршня, и давления, состоящего из давления, действующего на цилиндр 2, и площади кольцевой поверхности поршня цилиндра 1.

Если давление, действующее на цилиндр 1, больше суммы действующих сил, то оба гидроцилиндра выдвигаются. Отношение скоростей движения гидроцилиндров 1 и 2 пропорционально отношению площади поршня цилиндра 2 к кольцевой поверхности цилиндра 1.

Циркулирующая гидравлическая жидкость через фильтр сливается в бак.

Гидросистема с распределителями последовательного включения

Принципиальная схема включения распределителей

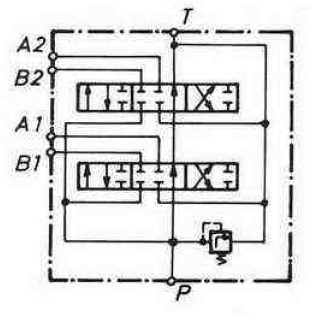

Параллельное включение элементов распределителей.

Каждый распределитель соединен с каналом Р, все потребители управляются одновременно.

Распределение рабочей жидкости производится в соответствии с сопротивлением в гидросистемах потребителей.

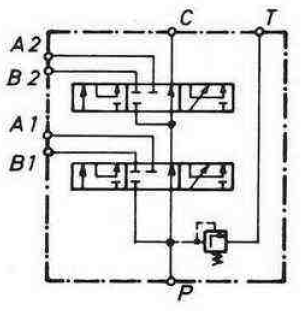

Сдвоенная схема. Подача рабочей жидкости производится только через циркуляционный канал.

Потребители включаются не одновременно.

Эта схема применяется в качестве предохранительной схемы.

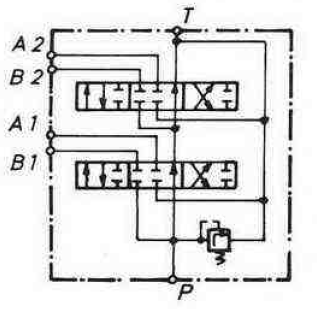

Последовательное включение. Используется слив рабочей жидкости.

Рабочая жидкость от потребителя 1 сливается в распределитель 2.

Таким образом, потребитель 2 имеет принудительное управление, т.е. скорости потребителей зависят от подачи рабочей жидкости, а рабочие давления суммируются.
