Гидравлические насосные станции (маслостанции), серия НЭА

Насосные станции с электроприводом серии НЭА предназначены для гидропитания промышленного гидравлического инструмента и оборудования высокого давления с автоматическим управлением. Они обеспечивают необходимые интервалы для «рабочего хода» и «возврата» исполнительного гидроцилиндра с помощью реле времени.

Эти станции часто используются для привода гидравлических гайковертов, что значительно повышает производительность труда и качество затяжки резьбовых соединений.

В качестве рабочей жидкости в насосных станциях НЭА применяются всесезонные гидравлические масла:

- ВМГЗ ТУ 38.101479-86

- МГЕ-10А ОСТ 38.01281-82

Диапазон рабочих температур: от –10 ºС до +60 ºС.

Присоединительные размеры внешних гидравлических выходов: гнездо К 3/8", ГОСТ 6111-52 (2 шт.).

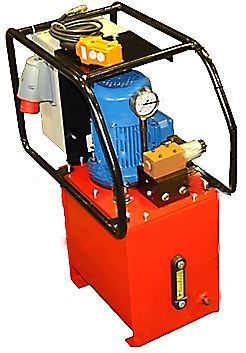

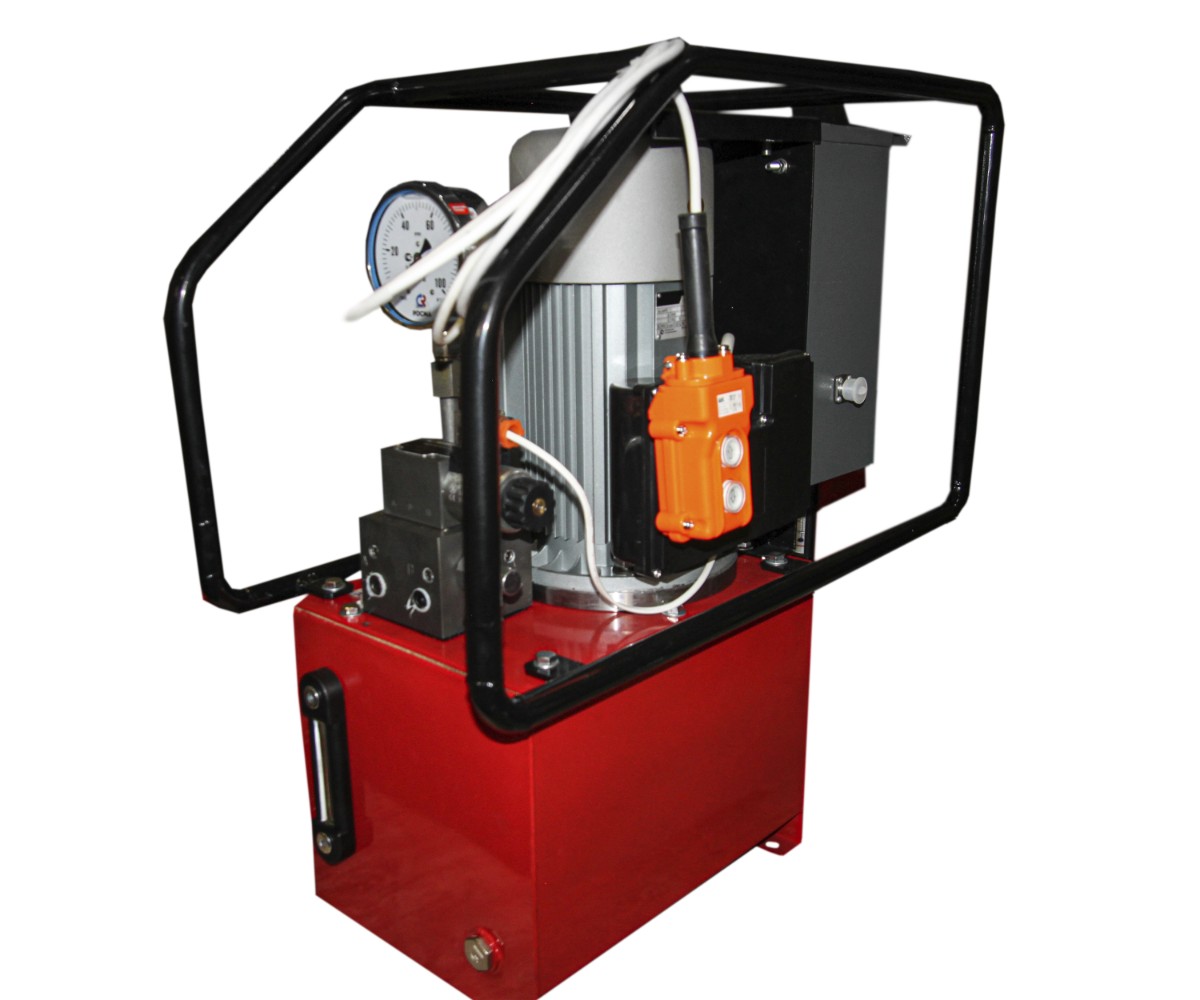

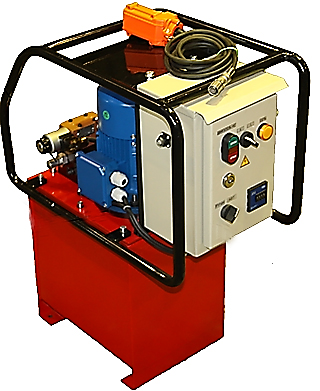

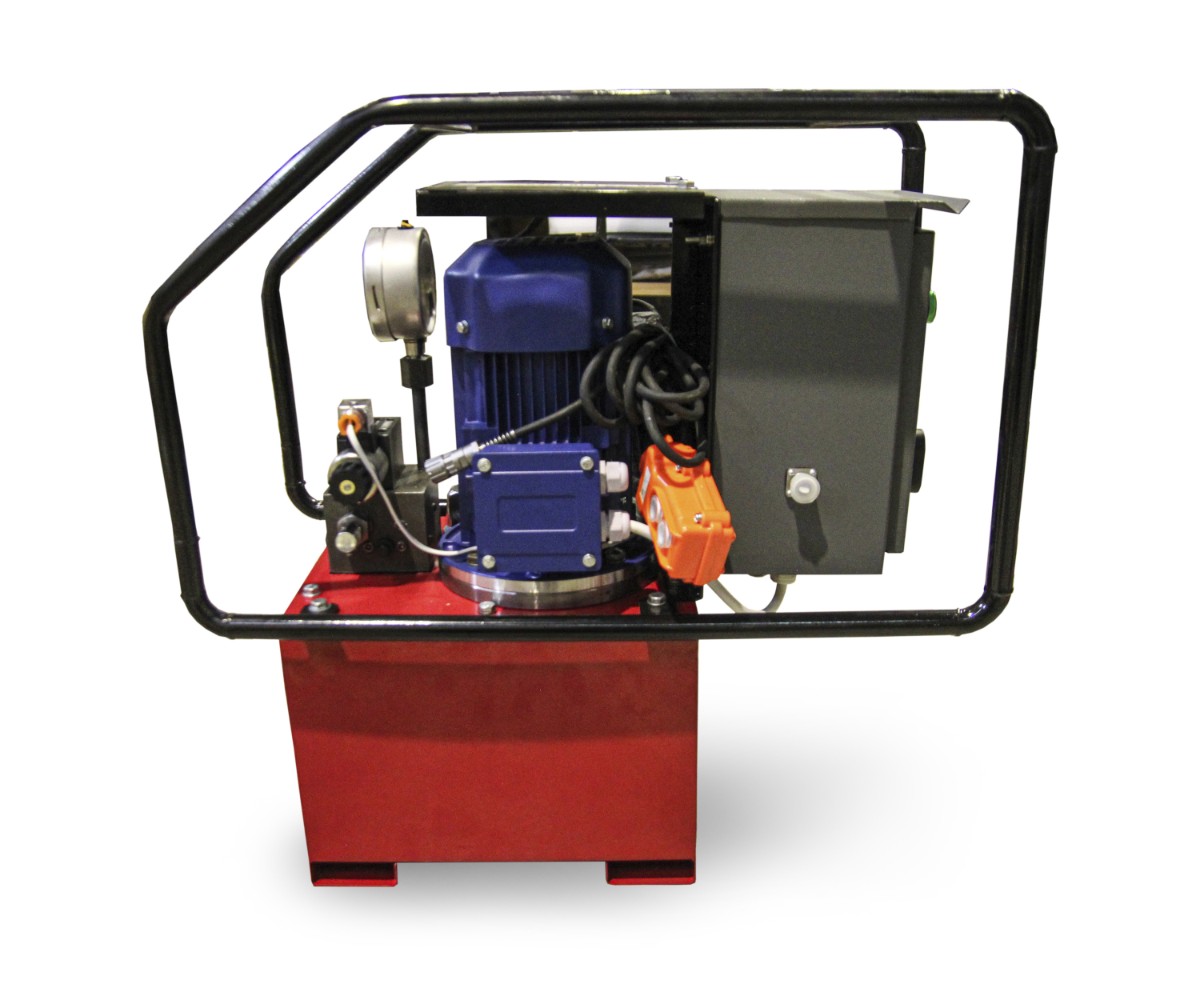

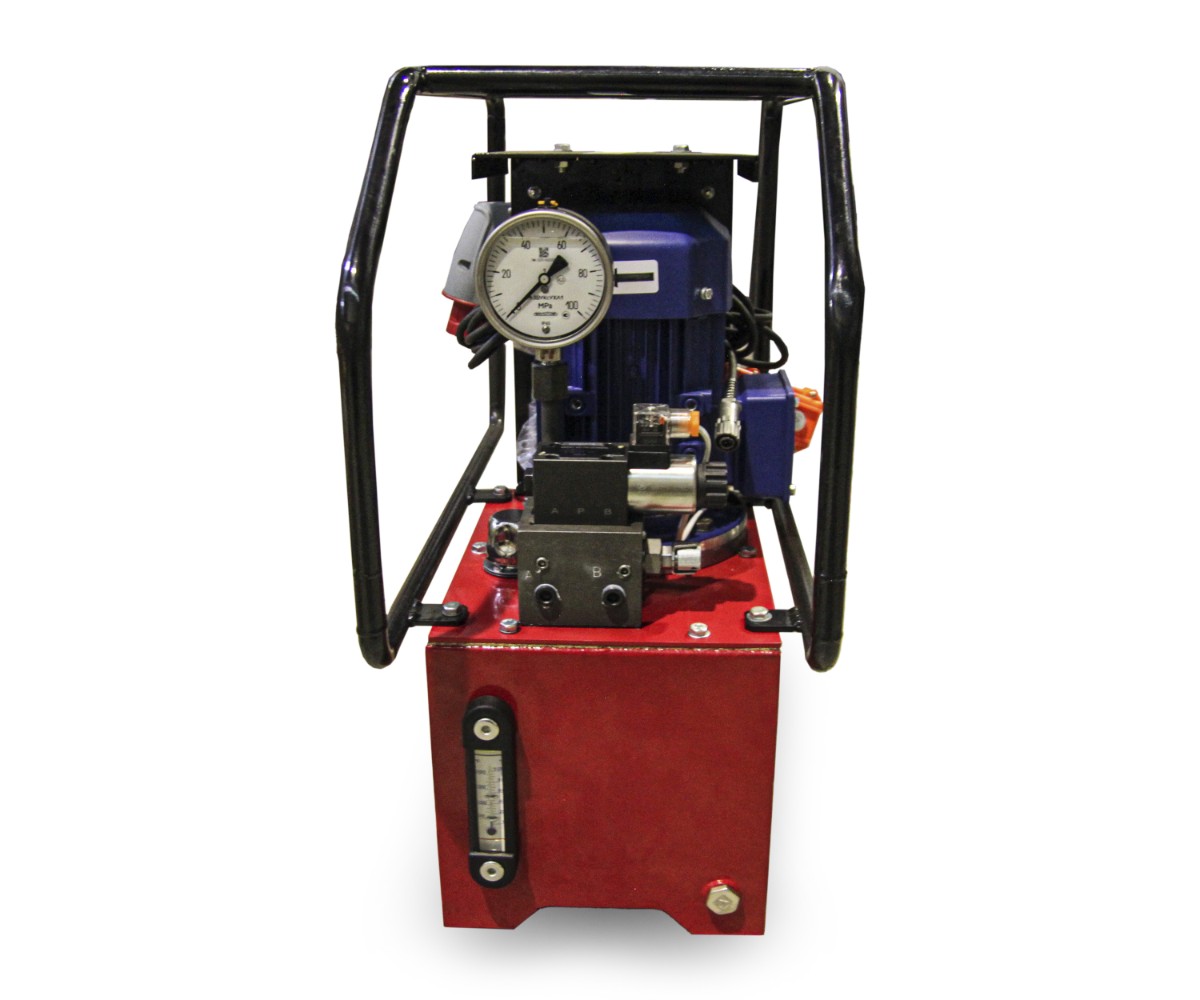

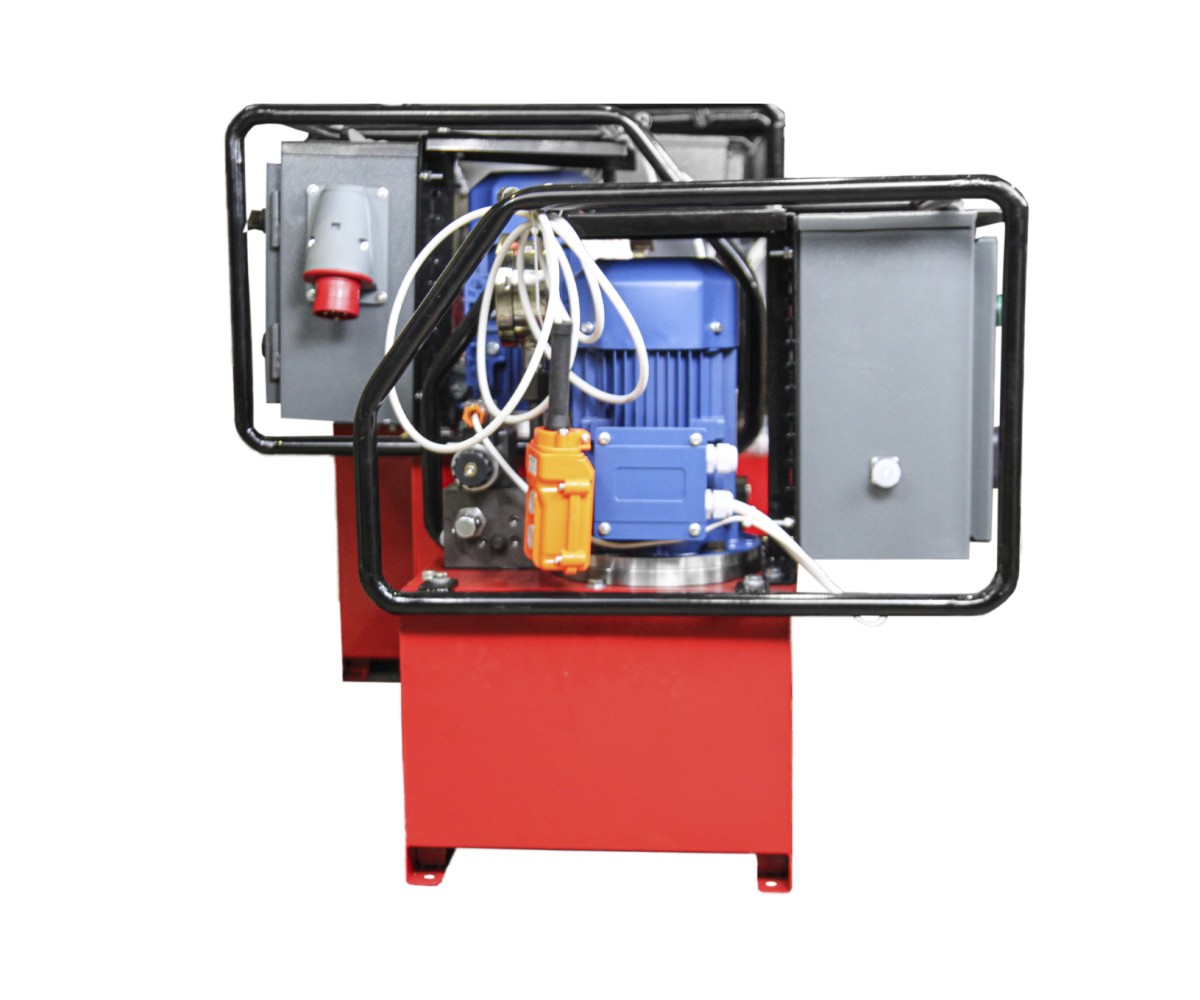

Станция состоит из следующих узлов и агрегатов:

• Рама, установленная на баке.
• Насосная группа, включающая гидронасос, электродвигатель, муфту и стакан для установки электродвигателя, и крепления гидронасоса.

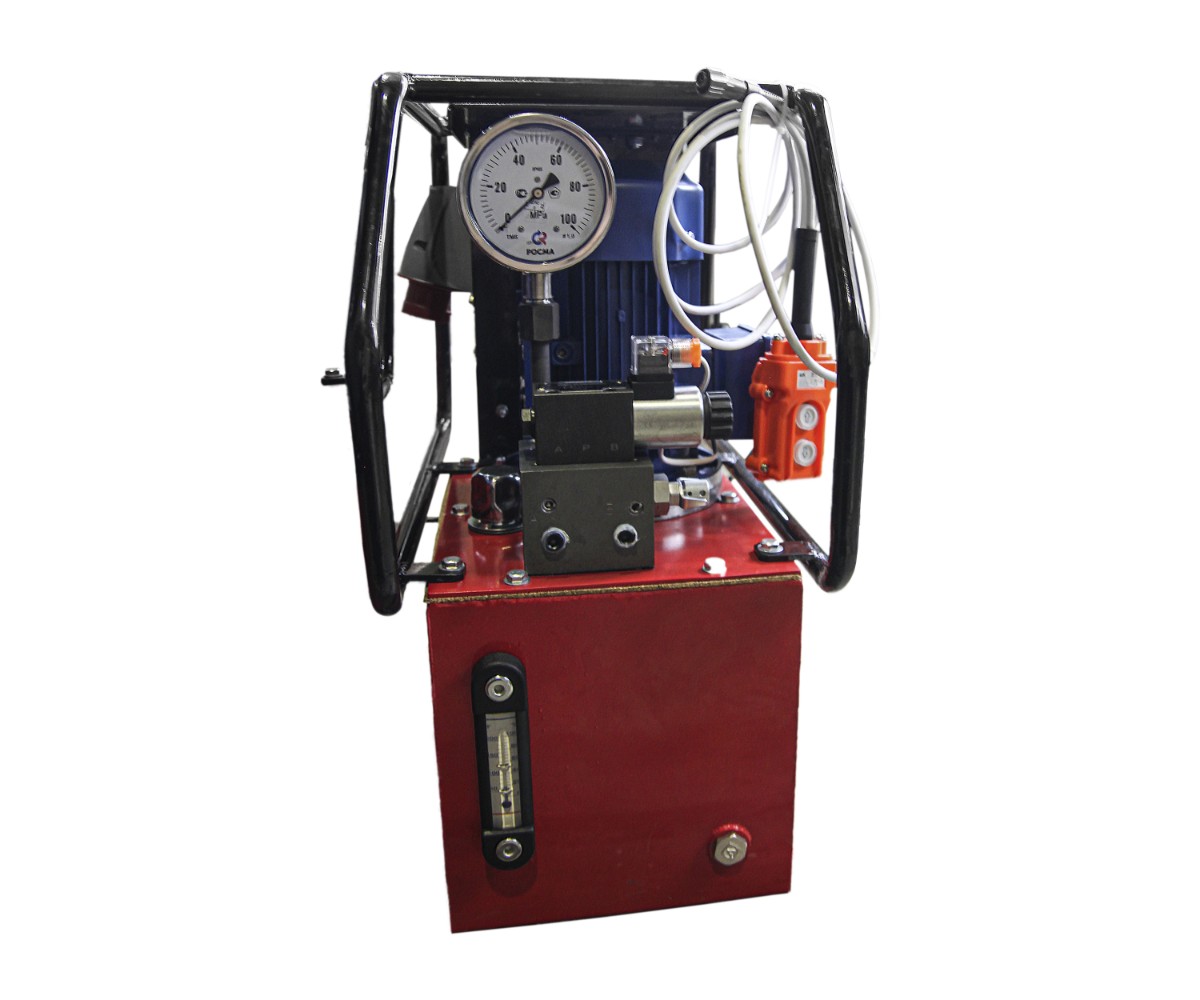

• Блок управления на крышке гидробака, состоящий из 4-хлинеарного 2-хпозиционного гидрораспределителя с автоматическим электромагнитным управлением, регулировочно-предохранительного клапана и манометра.
• Визуальный указатель уровня и температуры жидкости на лицевой стороне гидробака, сливная пробка и заливная горловина с пробкой-сапуном на крышке.

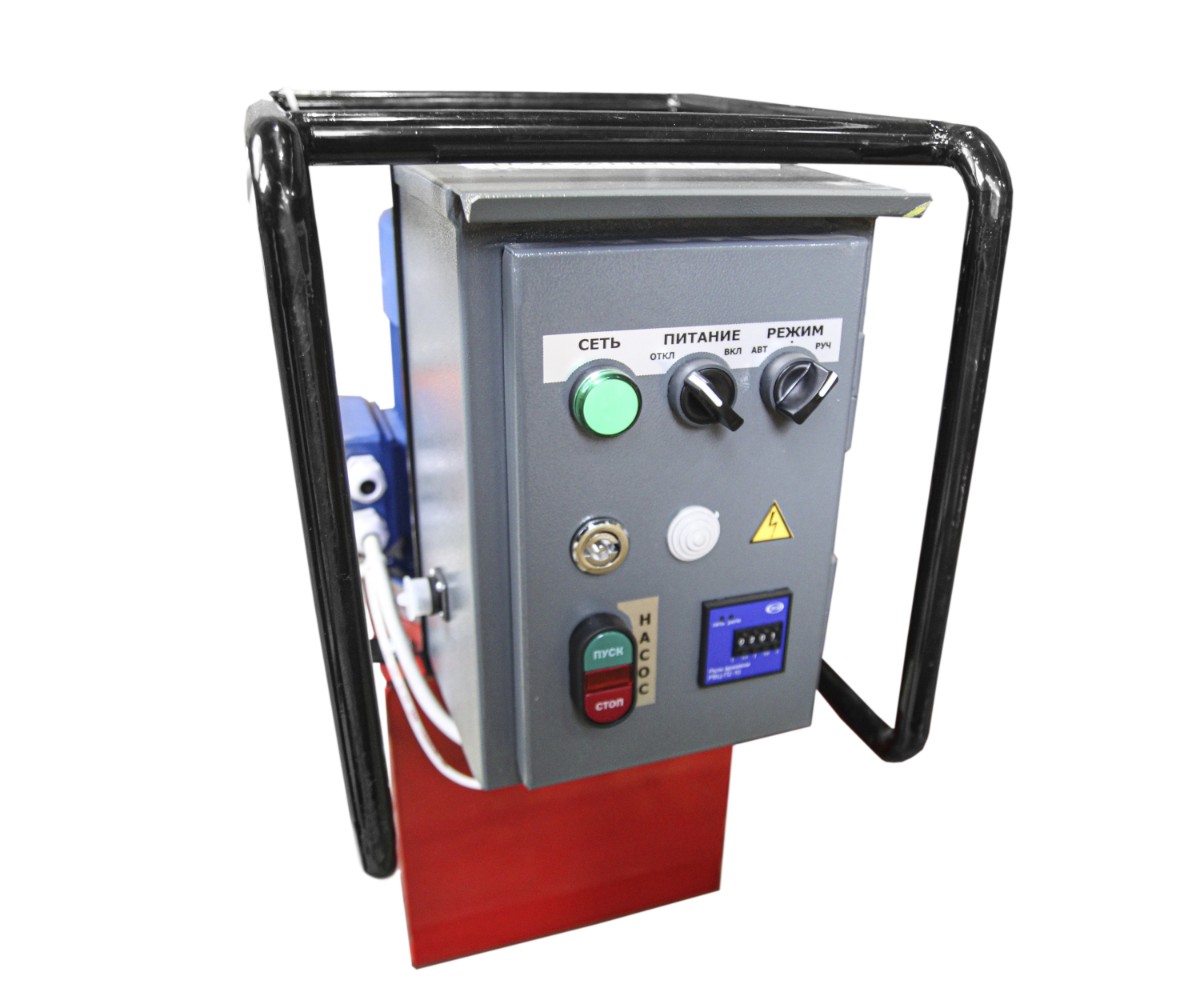

• Коробка управления с кнопками «Пуск» и «Стоп», пультом управления, реле времени и тумблером для выбора ручного или автоматического режима работы.

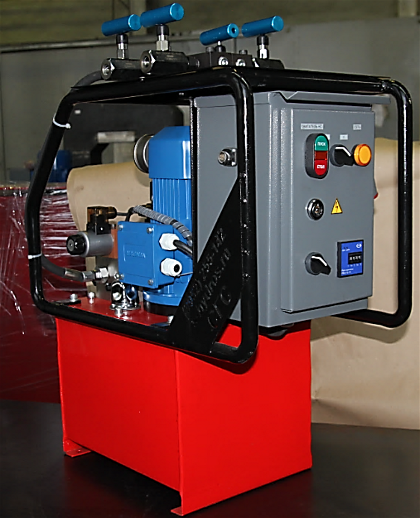

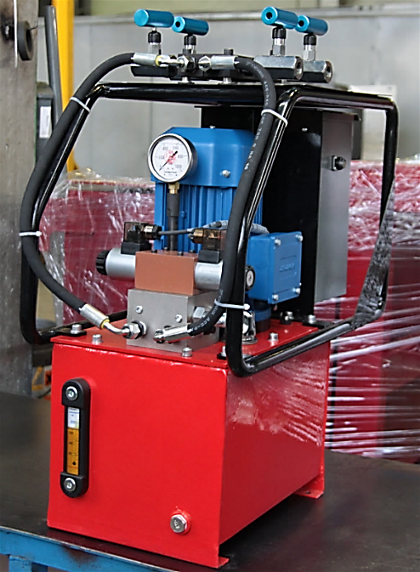

Примечание: в варианте исполнения 2НЭА-2,0Г10Т(Ф)1-РС насосная станция оснащена двумя двумя коллекторами для одновременного привода двух исполнительных механизмов. Управление осуществляется через 2 регулировочных двухходовых крана КР-2.

Алгоритм работы автоматического гидрораспределителя

В исходном положении гидрораспределитель направляет РЖ в штоковую полость гидроинструмента через выход "В".

При поступлении на распределитель управляющего сигнала от реле времени (автоматическое управление), или от пульта ДУ (ручное управление), его золотник направляет РЖ через выходы «А» и «В» плиты монтажной в рабочие полости исполнительного гидравлического механизма.

Значение рабочего давления настраивается предохранительным клапаном на давление открытия (700 ± 15) кгс/см² по манометру. Встроенный в монтажную плиту предохранительный клапан служит для ограничения давления в канале «В».

Автоматический гидрораспределитель работает в режиме «рабочий ход-возврат» без удержания под нагрузкой.

Электрооборудование станции насосной с автоматическим гидрораспределителем

Электрооборудование предназначено для обеспечения привода насоса и автоматического управления работой электромагнита гидрораспределителя.

Основным элементом системы управления установки является коробка управления, которая обеспечивает выполнение следующих функций:

• включение и выключение электродвигателя кнопками (Пуск, Стоп);
• выбор режима и управление электромагнитом гидрораспределителя (ручное дистанционное или автоматическое);
• включение и выключение электродвигателя и электромагнита гидрораспределителя по сигналам с пульта дистанционного управления; питание пульта управления напряжением безопасного уровня (24В);
• автоматическую защиту от коротких замыканий в силовом электрооборудовании установки;
• автоматическую защиту от перегрузки приводного электродвигателя;
• автоматическую защиту от перегрева РЖ.

Режимы управления гидрораспределителем

Ручной или автоматический режим управления гидрораспределителем задается переключателем на коробке управления насосной станции.

Автоматический режим управления реализуется с помощью циклического реле времени. При положении переключателя "Авт" сигнал подается на электромагнит распределителя, вызывая его периодическое срабатывание. В паузах между импульсами распределитель возвращается пружиной в исходное положение. Длительность включенного и выключенного состояния электромагнита гидрораспределителя регулируется двумя выносными резисторами в зависимости от характеристик гайковерта.

При включении переключателя в положение "Руч" система переходит на ручной режим управления. В этом случае электромагнит распределителя включается и выключается по сигналам с внешнего пульта управления.
