Система контролируемого подъема резервуара СКПР

Система контролируемого подъема резервуара СКПР18-2800 предназначена для строительства на месте монтажа ме­тодом «подращивания» стальных вертикальных резервуаров различных диаметров и вместимости.

Система модульного исполнения, включает:

• несколько гидравлических подъемных стоек с индивидуальным гидравлическим приводом;
• центральный пульт управления;
• комплект силовых кабелей и кабелей управления.

Количество гидравлических подъемных стоек зависит от размеров и веса строящегося резервуара.

Система контролируемого подъема резервуаров состоит из:

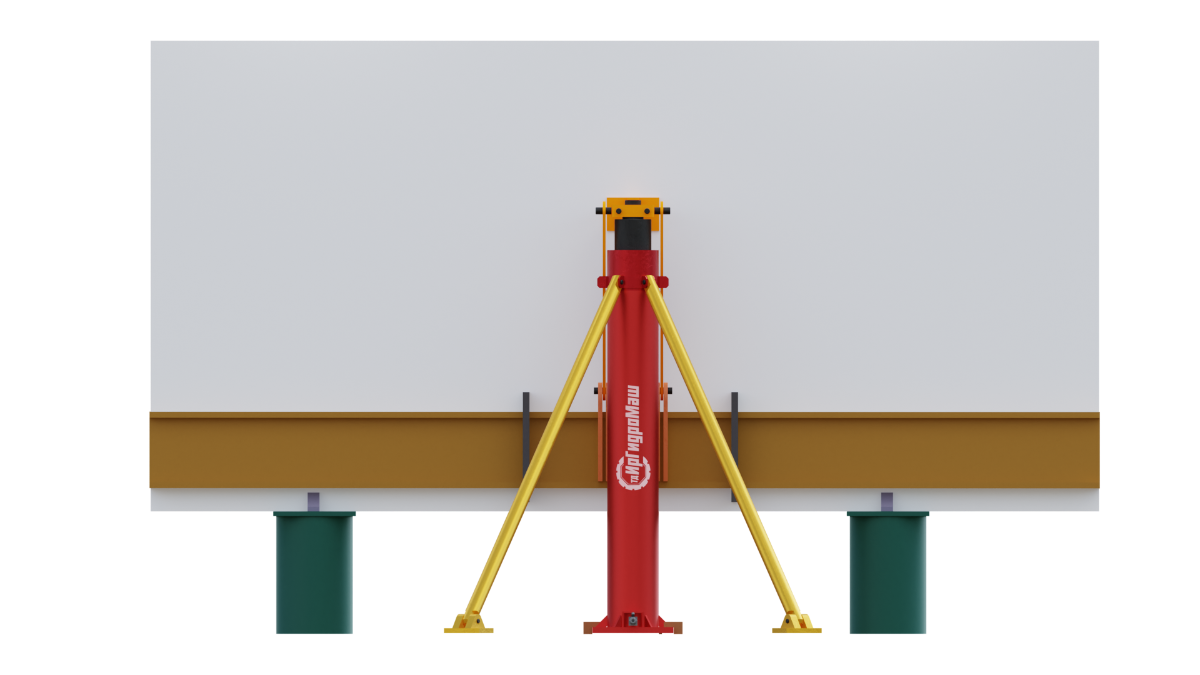

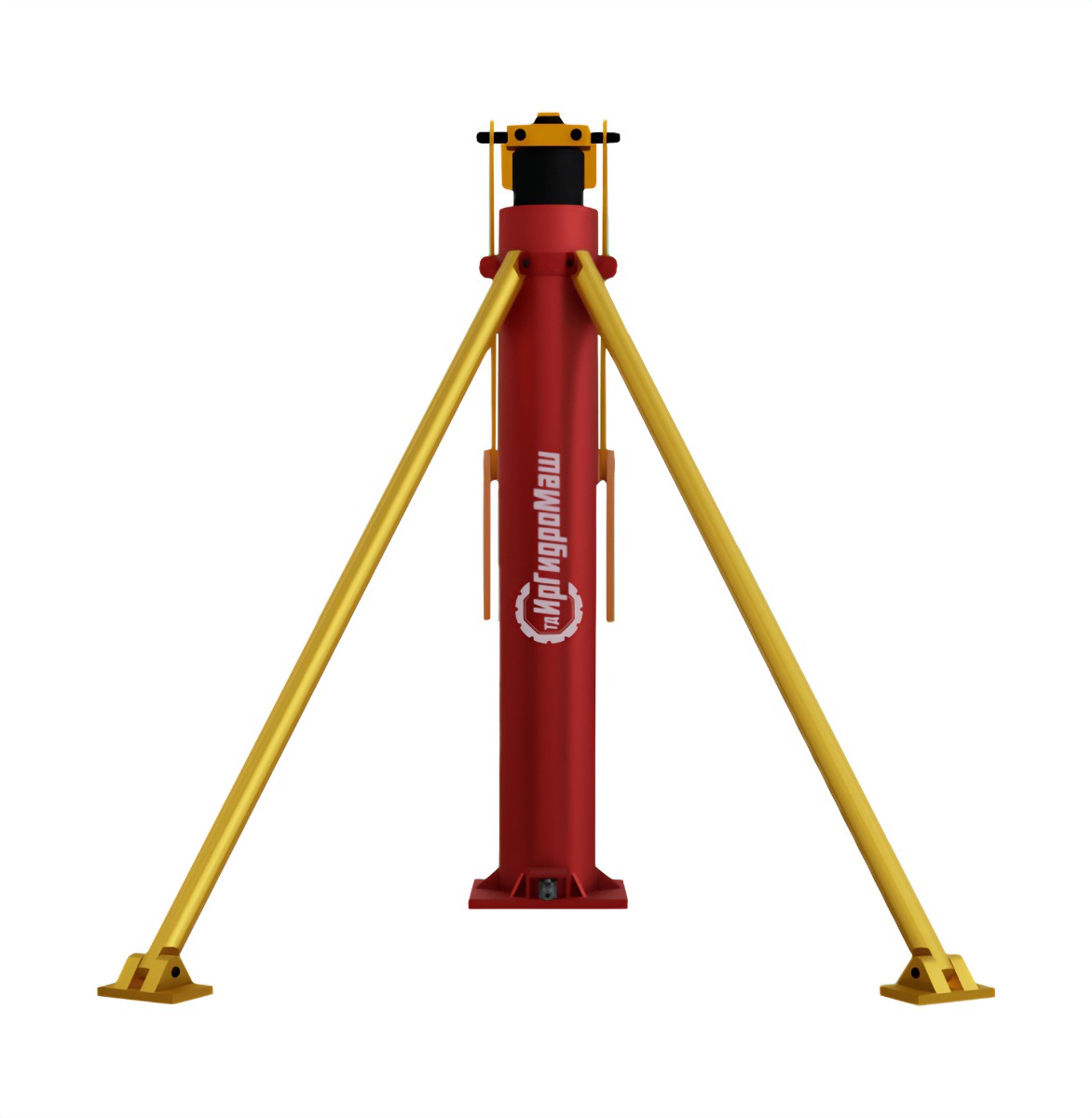

• телескопического гидроцилиндра;
• опорной площадки;

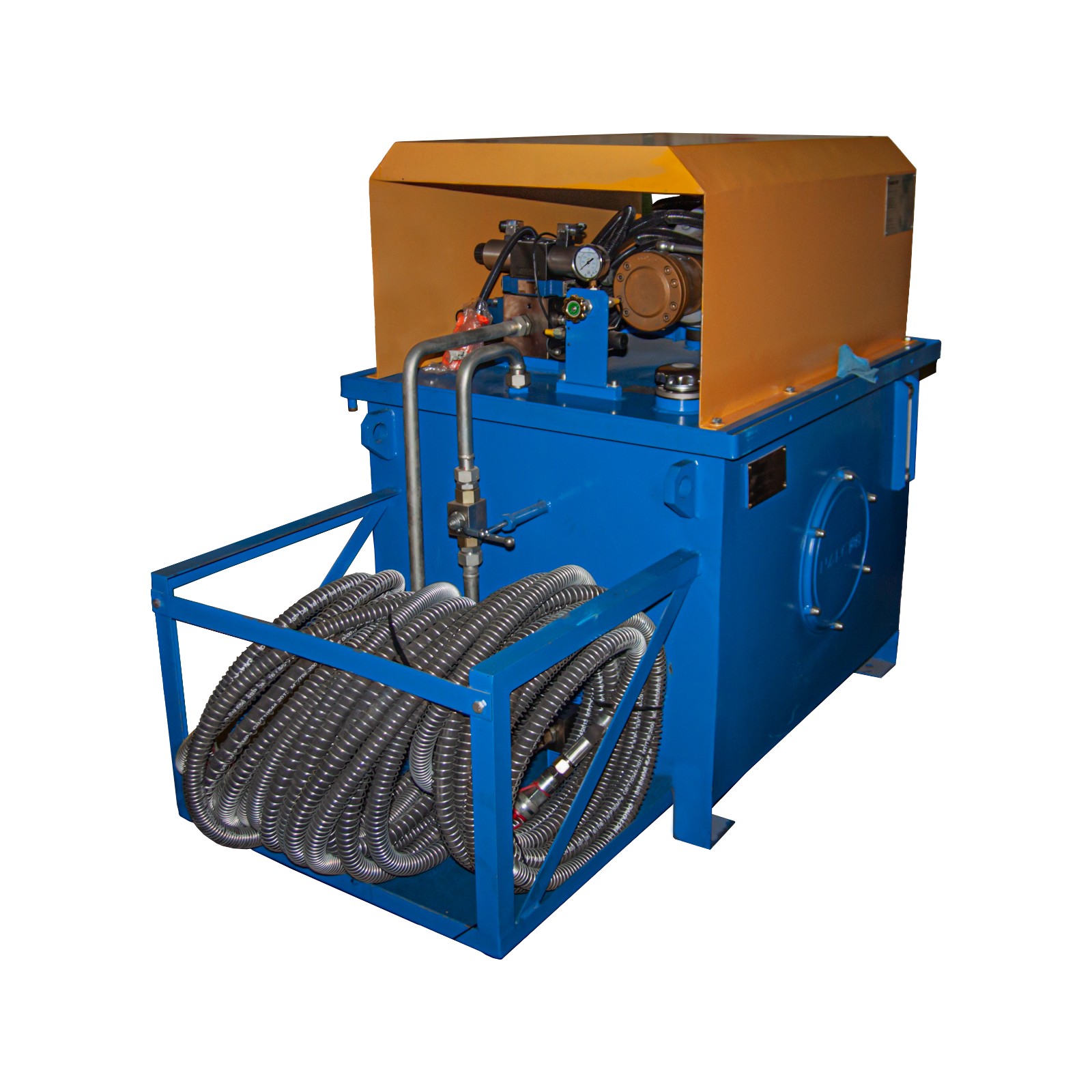

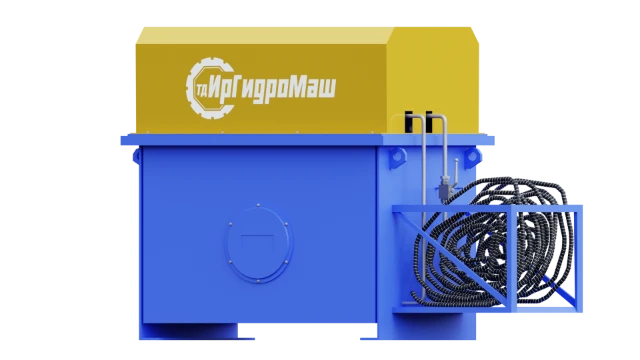

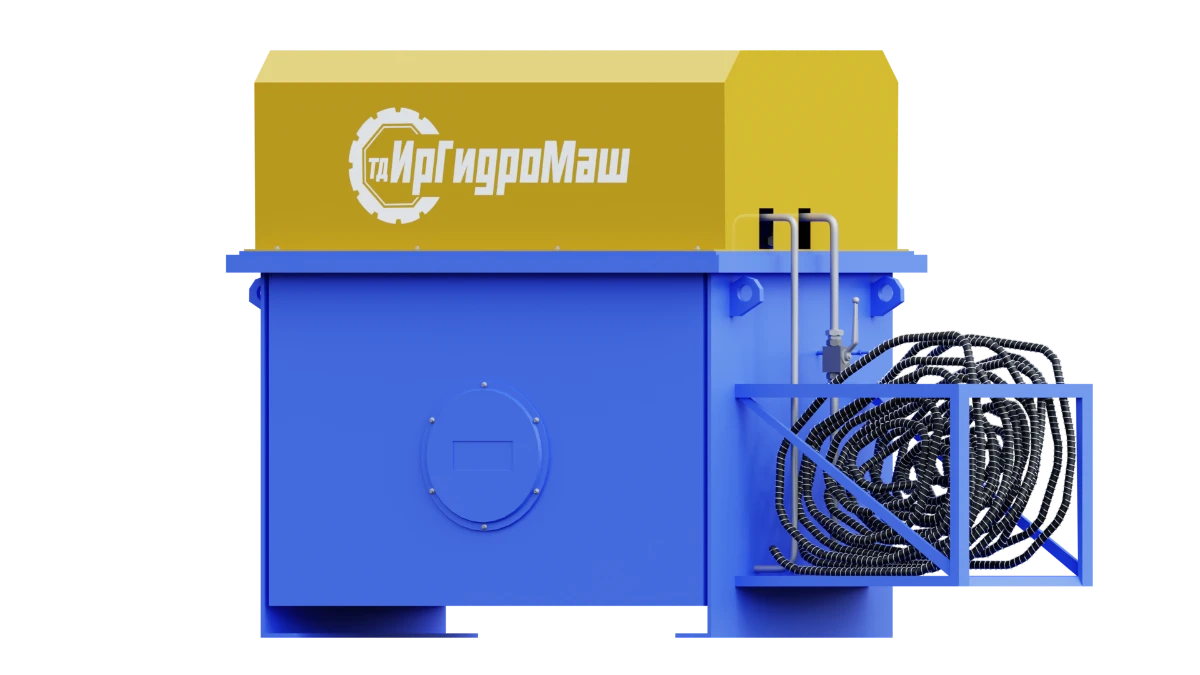

• насосной станции;

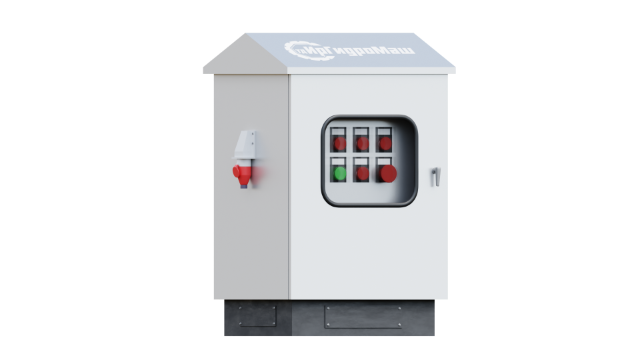

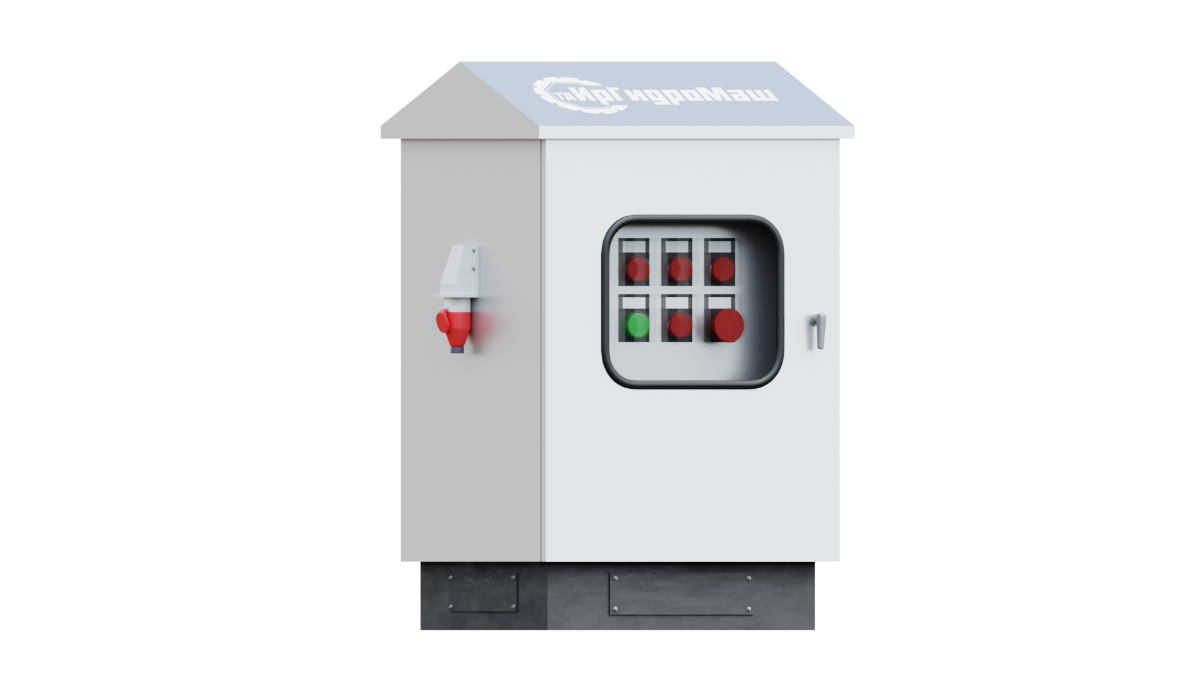

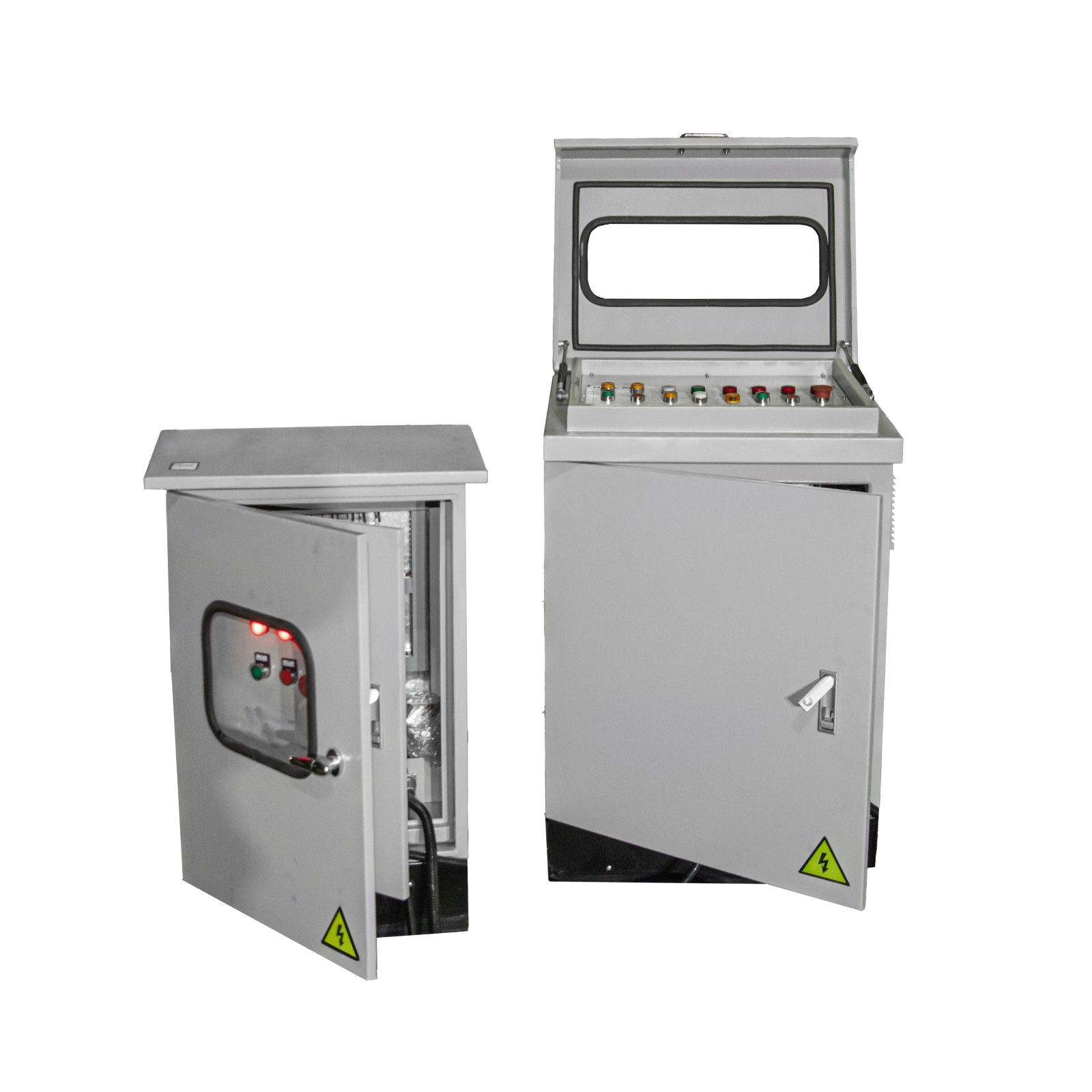

• электрошкафа;

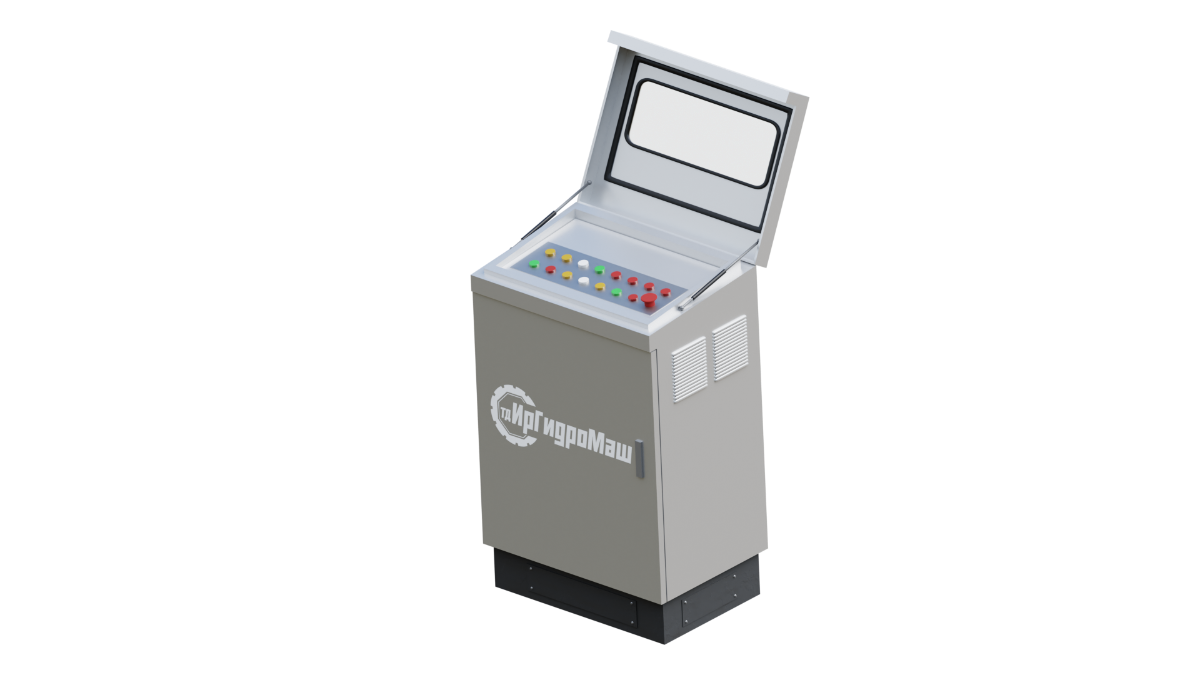

• пульта управления;
• рукавов высокого давления;
• кронштейнов крепления (технологического упора) к обечайке резервуара.

Стойки соединены модульно к маслостанции.

Управление всей системы производится с центрального пульта. Оператор с центрального пульта наблюдает за высотой подъема каждой стойки и может корректировать высоту подъёма любой стойки в любой момент времени.

Система выполне­на в климатическом исполнении УХЛ категории размещения 1 по ГОСТ15150 и рассчитана для эксплуатации на открытом воздухе при прямом воздействии атмосферных осадков при температуре окружающей среды, ◦С, от -30 до +35. Рабочая жидкость: масло всесезонное гидравлическое ВМГЗ, ТУ 38.101479; МГЕ-10А, ОСТ 38. 01281.

Технические характеристики

Скачать

Смотреть

Система контролируемого подъёма резервуара СКПР – Брошюра

Преимущества системы монтажа резервуара ме­тодом «подращивания» на основе СКПР18-2800:

• отсутствие внешних рукавов высокого давления обеспечивает высокую степень безопасности работ;
• применяемость при строительстве, ремонте и демонтаже любых резервуаров;
• система измерения обеспечивает высокую точность монтажа;

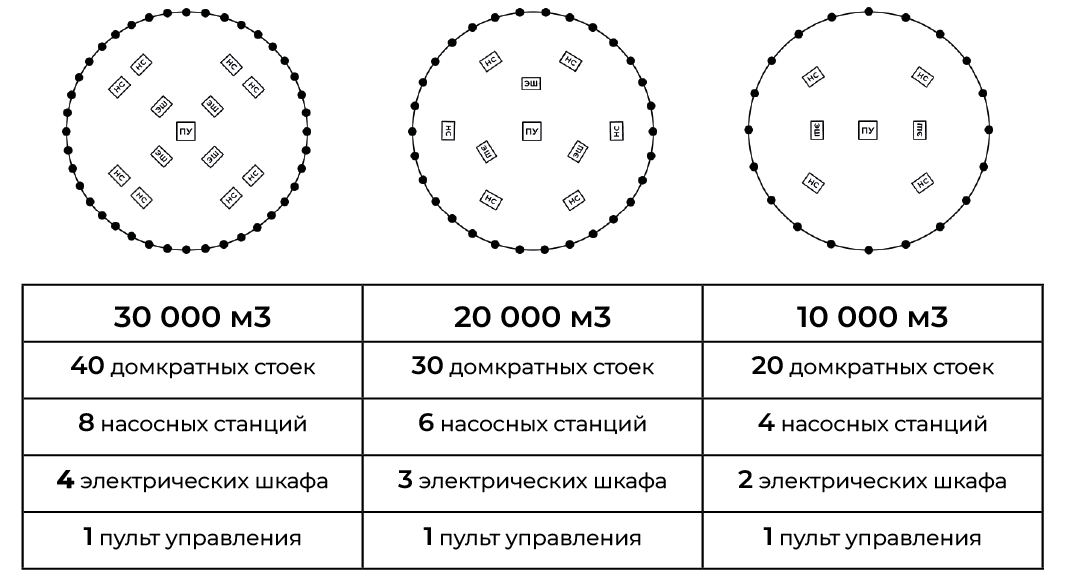

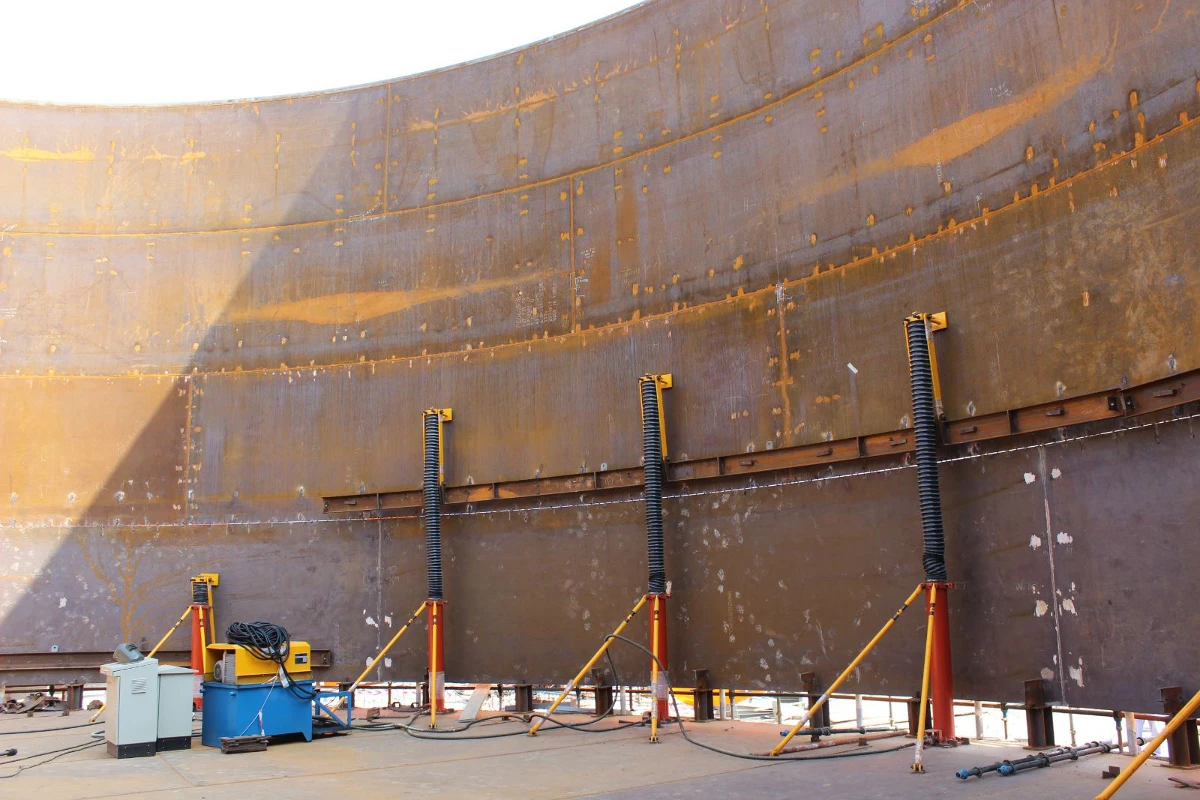

• количество применяемых подъемных стоек зависит от полного веса резервуара и его диаметра (рекомендуется расстояние между стойками около 6м);
• возможно применение листов металла любой ширины до 2-х метров;
• управление системой осуществляется с центрального пульта одним оператором, возможно управление каждой стойкой отдельно;
• в процессе работ возможно корректировать высоту подъема каждой стойки по показаниям на мониторе пульта управления;

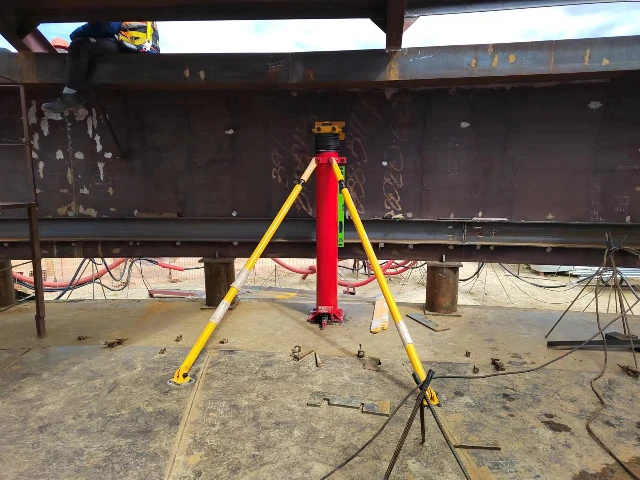

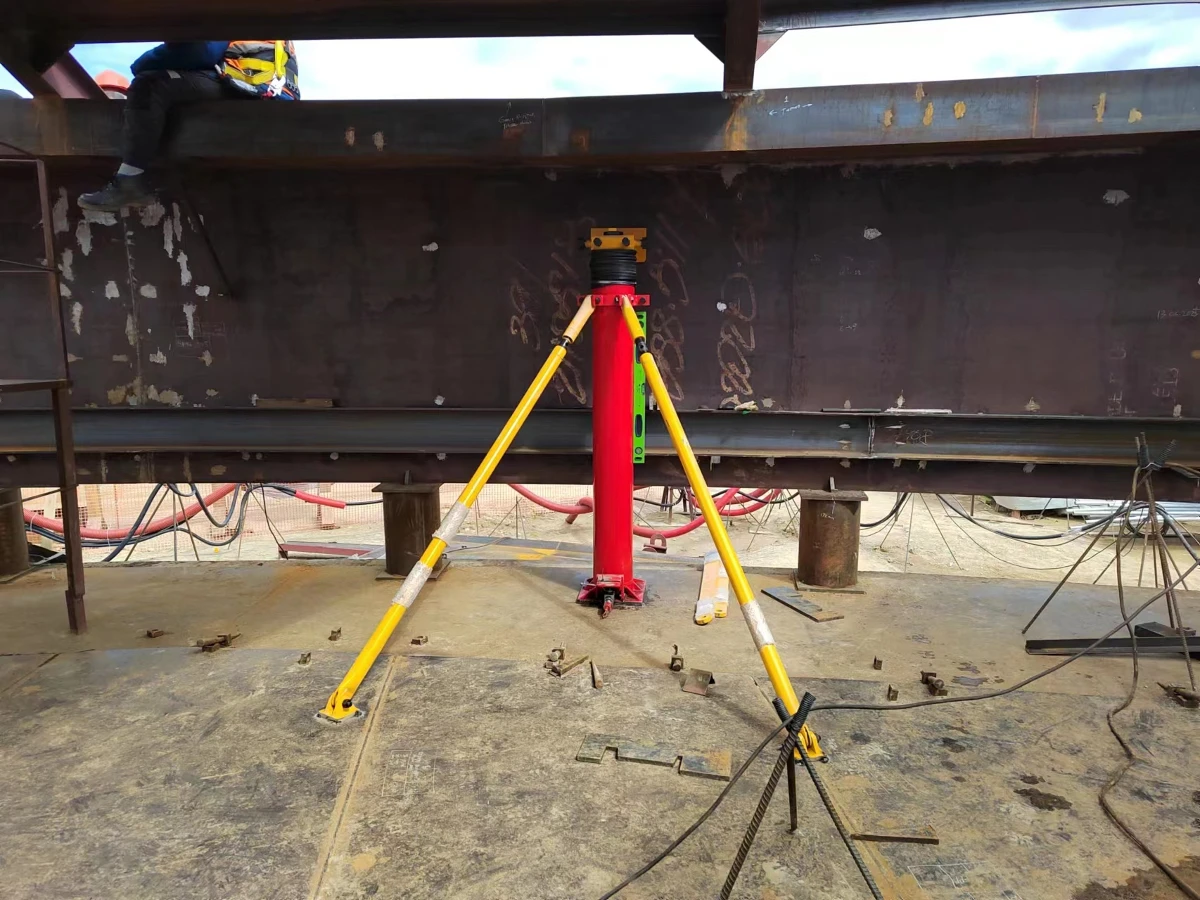

• установка стоек системы может осуществляться как внутри резервуара, так и снаружи;
• в системе предусмотрено предотвращение опускания стоек при отсутствии электроэнергии.

Пример заказа системы:

СКПР18-2800-18 Система контролируемого подъема резервуара, количество гидравлических подъемных стоек – 18 шт, максимальное усилие одной стойки – 18 т, максимальная высота подъёма-2800мм.

В настоящее время в России и странах СНГ выполняется и планируется к производству множество проектов в области нефтегазодобычи, нефтегазохимии, энергетики, требующих новых технических решений по строительству резервуаров вместимостью более 10 000 м³.

К факторам, обуславливающим эффективность применения метода «подращивания», следует отнести выполнение основной части работ на уровне земли, что обеспечивает повышение производительности труда, качества работ, улучшение условий труда и безопасность производства работ. Этот метод пригоден для сооружения резервуаров практически любой вместимости.
