Насосные станции 70 МПа для гидравлического инструмента высокого давления

ООО «ТД ИрГидроМаш» представляет насосные станции, работающие в диапазоне 50-80 МПа, предназначенные для привода промышленного гидравлического инструмента одностороннего и двухстороннего действия.

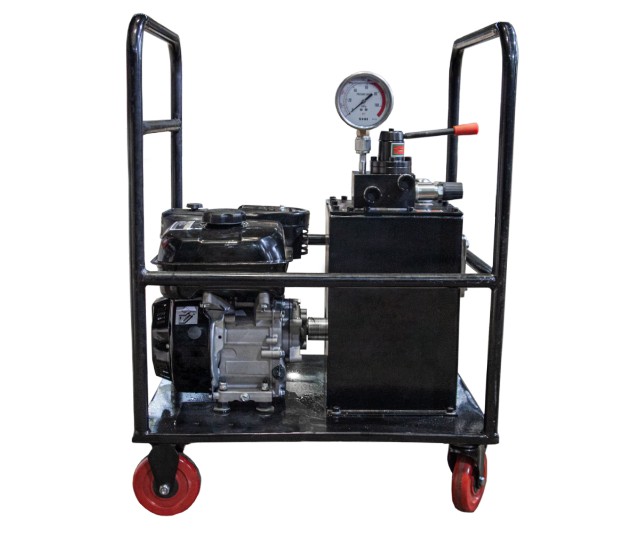

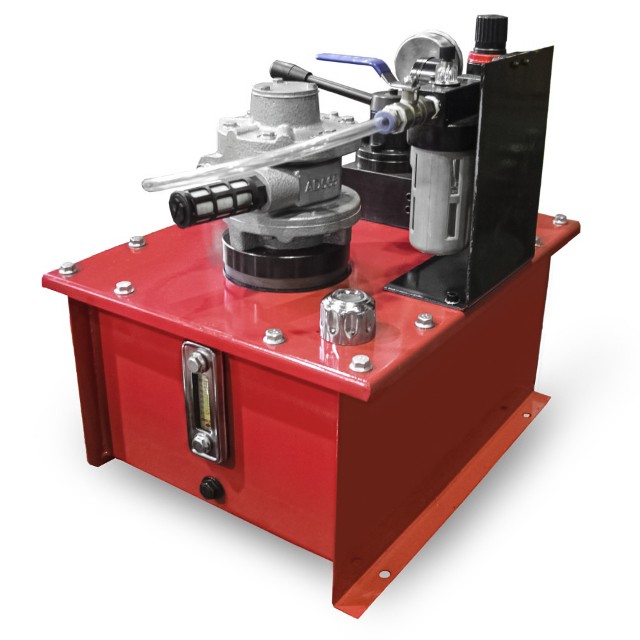

Для питания насоса гидравлических станций используется электропривод (кроме маслостанций с бензиновым двигателем НБР и маслостанций с пневмоприводом НПР).

Насосные станции с двухступенчатой подачей на низком давлении обеспечивают увеличенный уровень подачи рабочей жидкости, что ускоряет преодоление свободного хода штока инструмента или его возврат, уменьшая время выполнения операции.

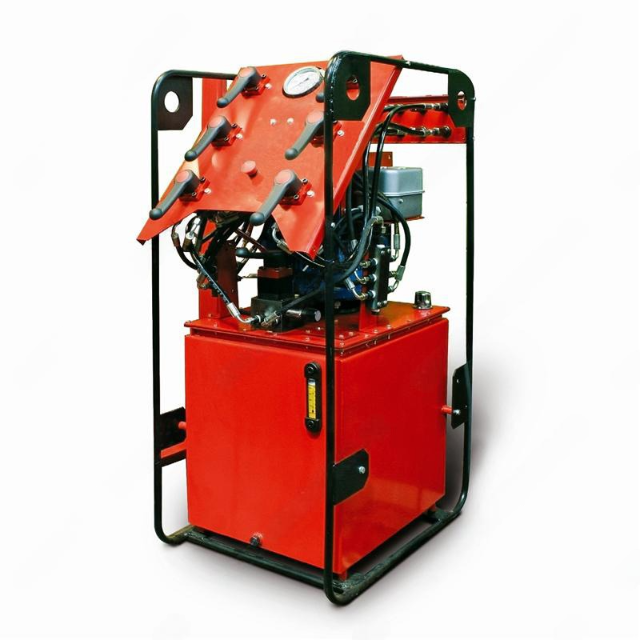

Управление насосными станциями осуществляется при помощи выносного кнопочного пульта или рукоятками гидрораспределителя (ручные гидравлические станции НЭР с одноступенчатой и двухступенчатой подачей масла).

Для обеспечения гидравлической энергией промышленного оборудования и инструмента в условиях пожаро- и взрывоопасных производств разработана линейка гидравлических станций ВНЭР с трехфазным асинхронным электродвигателем во взрывозащищенной конфигурации (маслостанции серии НПР также могут безопасно использоваться в таких условиях).

По требованию заказчиков специалисты «ИрГидроМаш» разрабатывают и изготавливают насосные станции со специальными параметрами (например, 4НЭЭ32-160Ж500Т1-Х-спец).

Расшифровка кодировки моделей гидравлических насосных станций «ИрГидроМаш»

Расшифровка приведена на примере гидравлической насосной станции с электроприводом, ручным управлением и двухступенчатой подачей масла – НЭЭ10/70-24/ЗА100Т2-В.

	Н	Э	Э	10/70	-	24/3	А	100	Т	2	В
1	2	3	4	5		6	7	8	9	10	11	12

1 Количество потоков	1 поток (по умолчанию)
2 Тип продукта	Н – насосная станция
3 Тип привода	Э – электродвигатель
4 Тип управления	Э – электромагнитное управление (выносной кнопочный пульт)
5 Номинальное давление ступени низкого/высокого давления, МПа	6/70; 10/70; 16/70;
6 Номинальная подача ступени низкого/высокого давления, л/мин	3/0,2; 6/0,5; 3/1; 6/2; 11/2; 7/3; 24/3; 25/4;
7 Тип распределителя	А – разгрузочный кран Г – двухпозиционный четырехлинейный гидрораспределитель И – трехпозиционный четырехлинейный гидрораспределитель
8 Объем бака, л	5, 10, 20, 25, 40, 60, 100
9 Вольтаж электродвигателя	Т – трехфазный электродвигатель переменного тока, 380 В, 50 ГЦ Ф – однофазный электродвигатель переменного тока, 220 В, 50 Гц (для мощностей до 2,2 кВт)
10 Количество ступеней насоса	2 – двухступенчатый насос
11 Комплектация	B – Bieri Swiss Hydraulics
12 Опции	24В – коробка и пульт управления на 24 В Б2..6 – бонки коллекторные для подсоединения 2-6 раб. механизмов Др – дросселирование расхода Ду – дистанционное управление З – защитная рама Кл – колеса на раме П – подогрев рабочей жидкости Рв – реле времени С – складывающиеся ручки для переноски Ф – дополнительный фильтр Х – охлаждение рабочей жидкости Ч – частотное регулирование электродвигателя
